Mê cung bi sắt móc khóa phong cách bảng mạch điện (Circuitry-Inspired Keychain Marble Maze)

Mẫu mê cung bi sắt cỡ móc khóa này nhìn rất bắt mắt, in nhanh và không cần support. Phần “đồ cứng” duy nhất bạn cần là một viên ball bearing — hay nhất là viên bi không thể rơi ra ngoài, nên bạn có thể mang theo để giết thời gian lúc xếp hàng, hoặc chơi như một fidget toy. Khi viên bi lăn qua các đường rãnh nghe đã tai lắm!

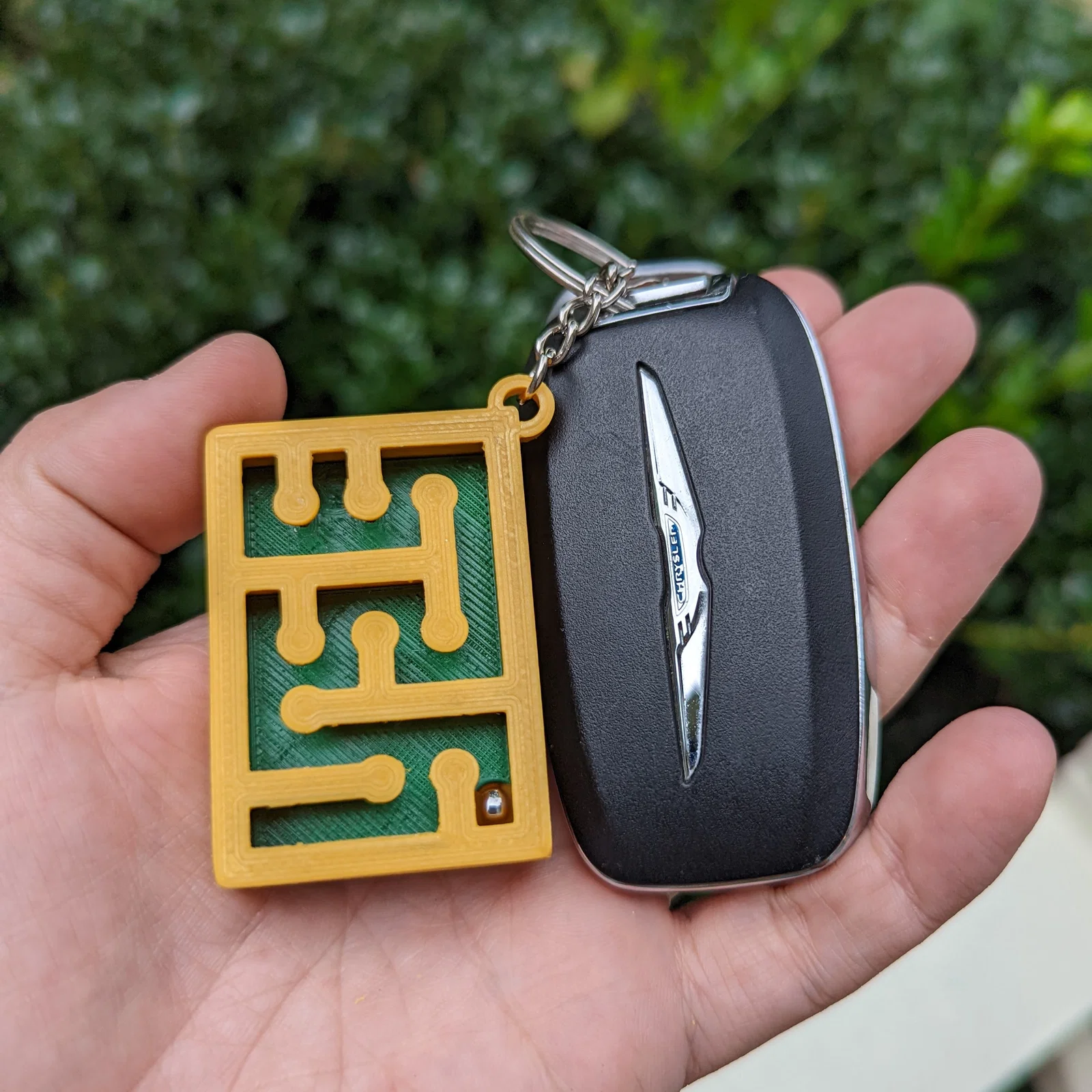

Mình thiết kế mê cung trông giống một mạch điện (circuit board), vì việc làm đồ điện tử với microcontrollers chính là thứ đã truyền cảm hứng cho mình bước vào 3D printing. Mê cung in màu nào cũng đẹp, nhưng mình thích dùng PLA silky màu vàng và xanh lá để giống bảng mạch thật. Con mình thì mê đồ móc khóa, nên tụi nhỏ cũng là nguồn cảm hứng khác cho dự án này.

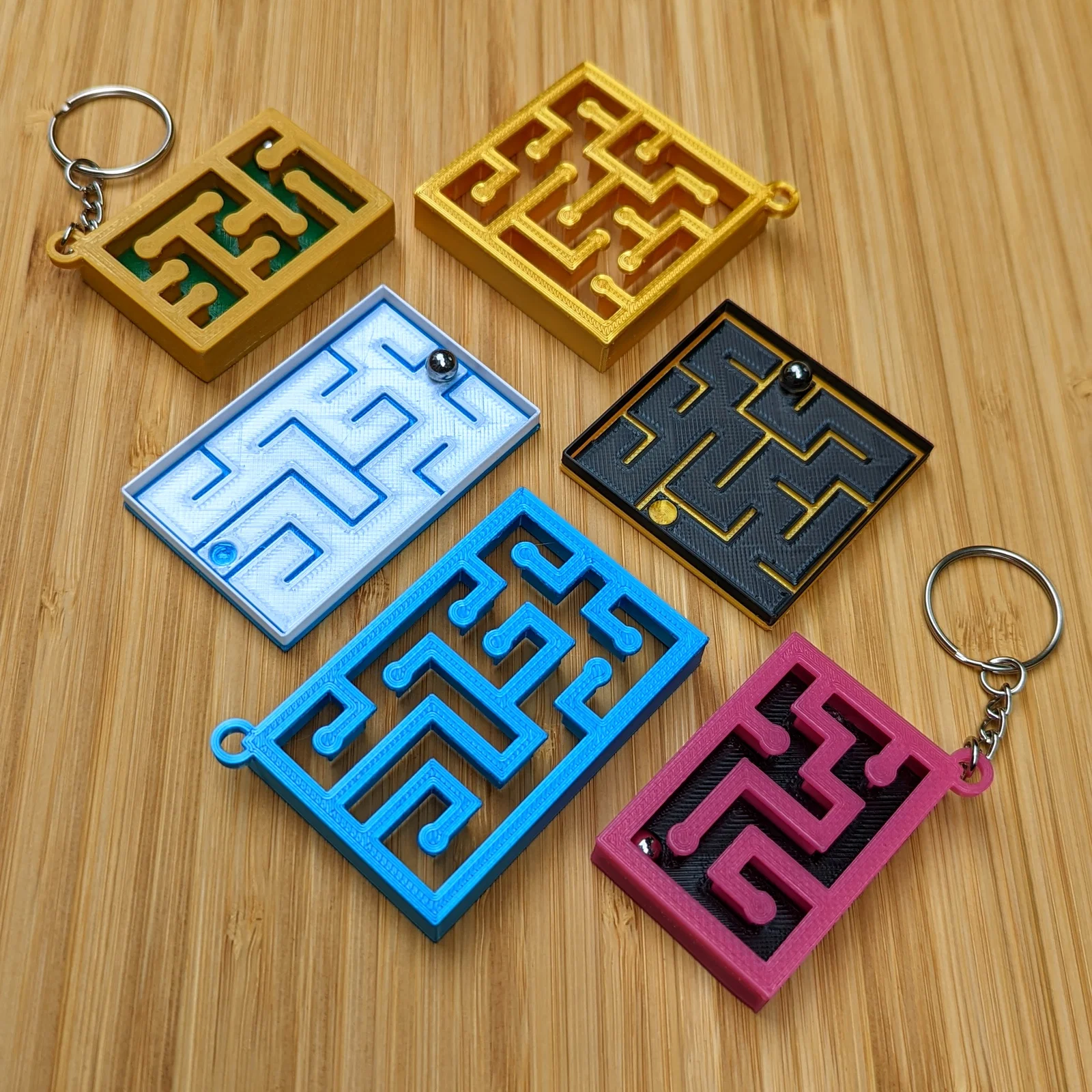

Có 3 kích thước, cái nào cũng hợp để treo móc khóa. Mình có kèm vài kiểu mê cung khác nhau, và sẽ rất vui đăng thêm nếu mọi người thích!

Lưu ý: Vì an toàn, đừng đưa mê cung này cho trẻ nhỏ có thể bỏ các vật nhỏ vào miệng!

Hardware

• Các thiết kế này dùng ball bearing 1/4” (¼"), mình mua ở tiệm hardware gần nhà giá $1.25, hoặc bạn có thể mua theo gói trên Amazon, ví dụ: 25 viên $5: https://www.amazon.com/Inch-Stainless-Steel-Bearing-Balls/dp/B007B2AHM6
• Để làm móc khóa, bạn cũng nên mua bộ keychain hardware, ví dụ như loại này: https://www.amazon.com/gp/product/B09XV879DQ — bạn cũng có thể tìm thấy loại phụ kiện này ở tiệm đồ thủ công / hobby.

Không cần hardware nào khác! Mê cung được bấm khớp vào nhau (nhớ bỏ viên bi vào trước) và giữ chắc, không cần ốc hay nắp plexiglass. Phần đế mê cung có các vết lõm nhỏ để đánh dấu điểm bắt đầu & kết thúc. Nếu bạn in phần đế 2 màu thì các vết lõm sẽ nổi bật hẳn!

Printing

Khi in, chọn file “top” và “bottom” theo kích thước mê cung bạn muốn — hiện có các mê cung 4x6, 6x6 và 5x8, với vài pattern mê cung khác nhau, tất cả đều có chỗ gắn móc khóa. Phần “top” nên được in lật ngược.

Nếu in một màu, bạn có thể in cả hai phần cùng lúc.

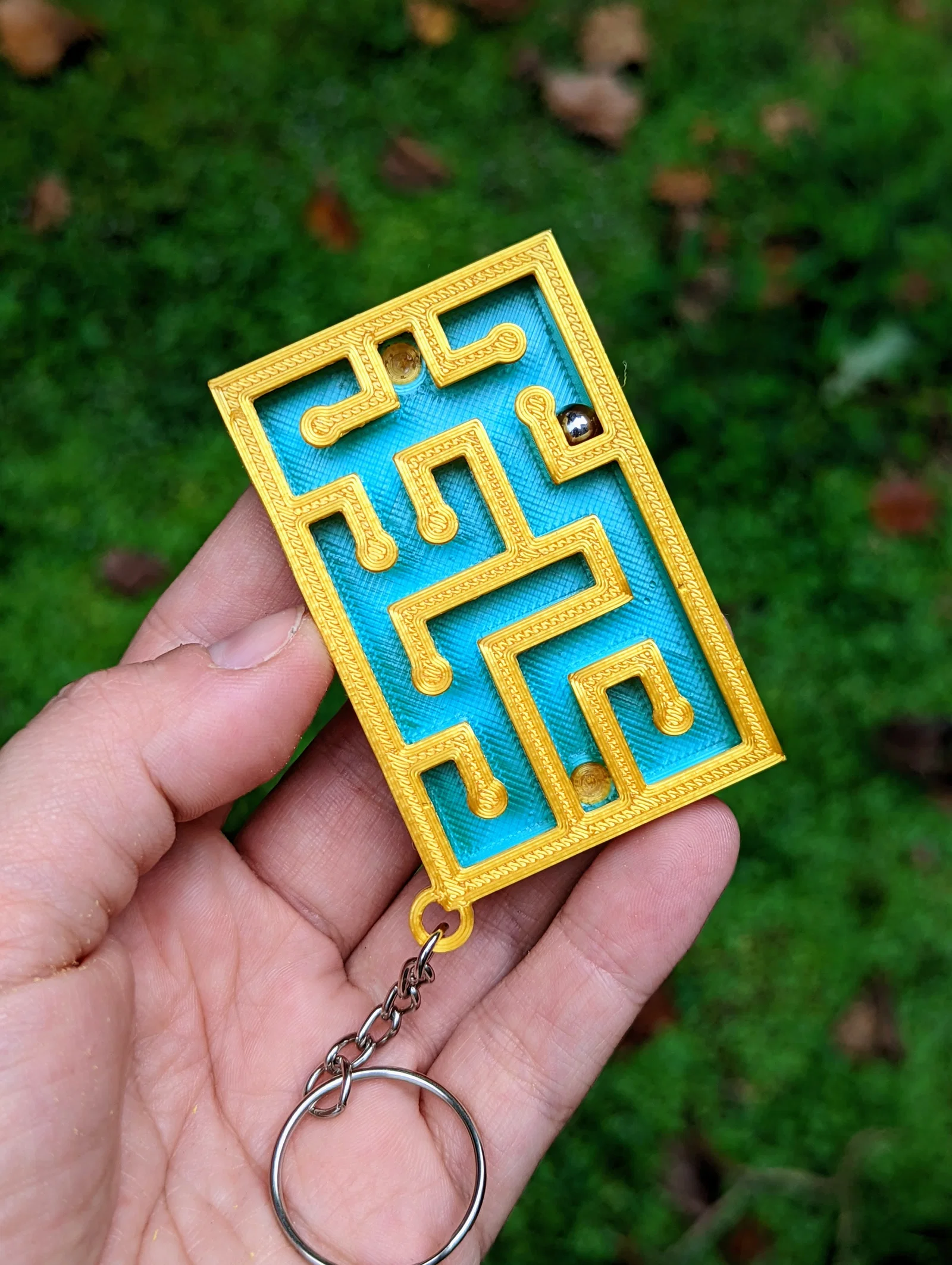

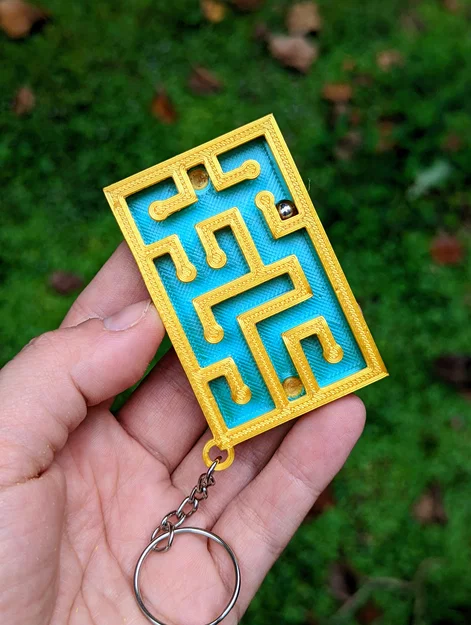

Để làm phiên bản 2 tông màu và nhìn rõ vết lõm start & end: in phần tường (walls) bằng màu chính của bạn, sau đó in phần sàn (floor) cũng bằng màu đó nhưng đặt pause khoảng layer 11 (khi in layer height 0.2 mm), rồi đổi sang màu nhấn (accent color). Các vết lõm cho viên bi sẽ cùng màu với tường, còn sàn mê cung sẽ hiện màu nhấn.

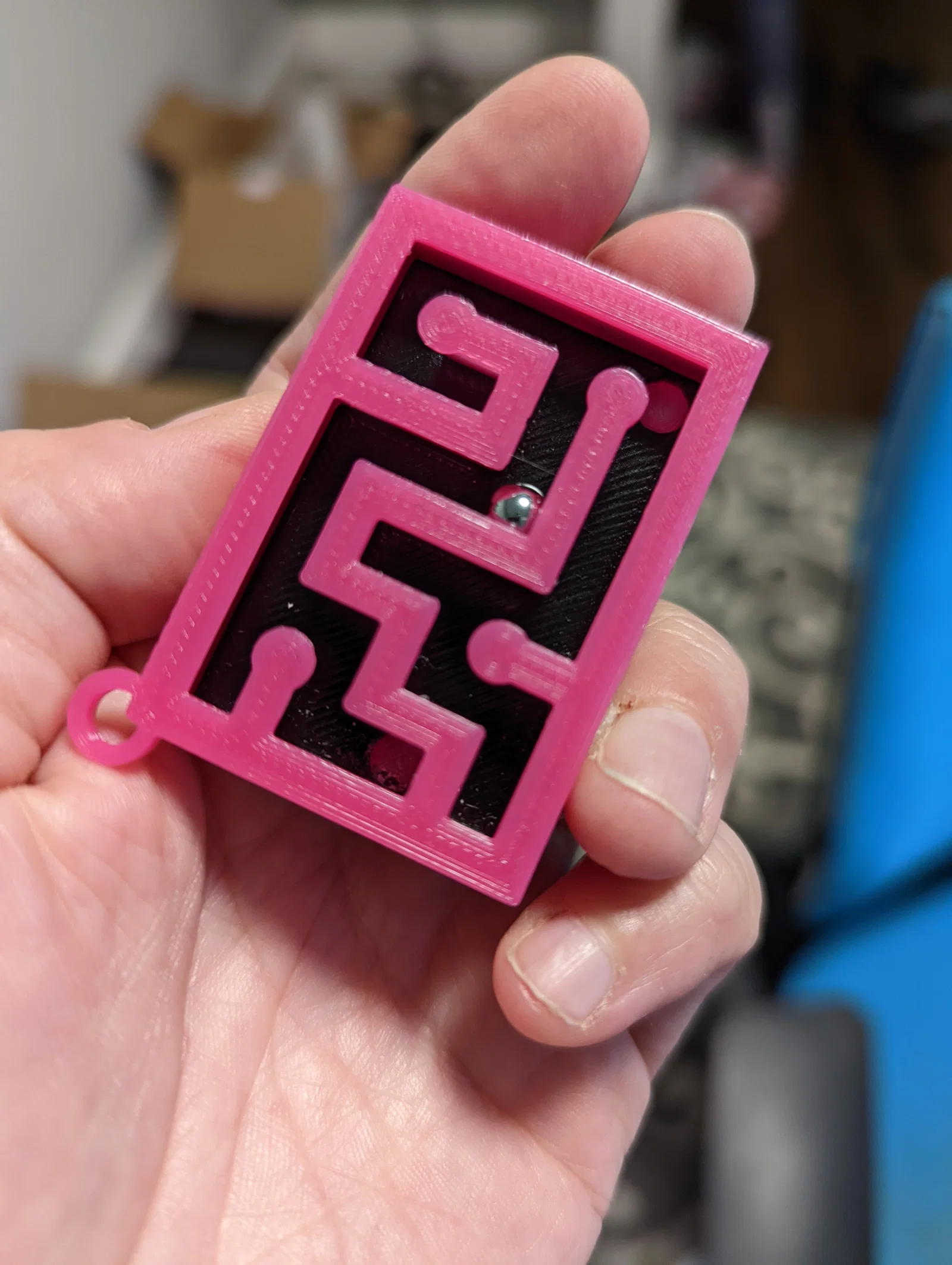

Bạn cũng có thể in top và bottom mỗi phần một màu khác nhau, khỏi cần đổi filament giữa chừng — nhìn vẫn đẹp, chỉ là sẽ khó thấy các vết lõm hơn. Nhưng bạn có thể tô chúng bằng một ít sơn hoặc bút sơn (paint marker).

Quan trọng: Để mê cung nguội hẳn! Đừng vội gỡ khỏi build plate! Có nhiều chi tiết rất mỏng, khi lắp lại thì sẽ được giữ cố định, nhưng nếu bạn cạy ra lúc còn nóng có thể làm cong hoặc gãy. Mình thấy hiệu quả nhất là bỏ cả build plate vào ngăn đá một lúc rồi gỡ ra!

Assembly

Bỏ ball bearing vào trước khi đóng hai nửa lại!

Vệ sinh chi tiết — gỡ stringing, chà nhám nếu muốn — bạn có thể chà nhẹ các góc của nửa bottom (phần sẽ trượt vào hai vách của nửa top). Nếu có z-seam bị gồ thì nên làm sạch để ráp khít hơn.

Đặt ball bearing vào một nửa của mê cung, rồi bấm hai nửa lại với nhau — nếu bạn quên bỏ ball bearing vào, có thể bạn sẽ không mở mê cung ra lại được — đây là chủ ý thiết kế để an toàn khi mang theo, nhưng đồng nghĩa là nhớ bỏ viên bi vào trước khi đóng lại!

Bạn có thể cần ấn khá mạnh để đóng khít hoàn toàn. Phần bottom nên phẳng (flush) với vách ngoài của nửa top. Nếu mê cung không đóng được, kiểm tra xem tất cả các vách bên trong của nửa top (phần tạo đường mê cung) đã khớp đúng với các rãnh (slots) trên nửa bottom chưa, rồi thử lại.

Nếu bản in của bạn không giữ được chỉ bằng kiểu pressure-fit, thêm một chút keo 502 (super glue) để cố định cho chắc :)

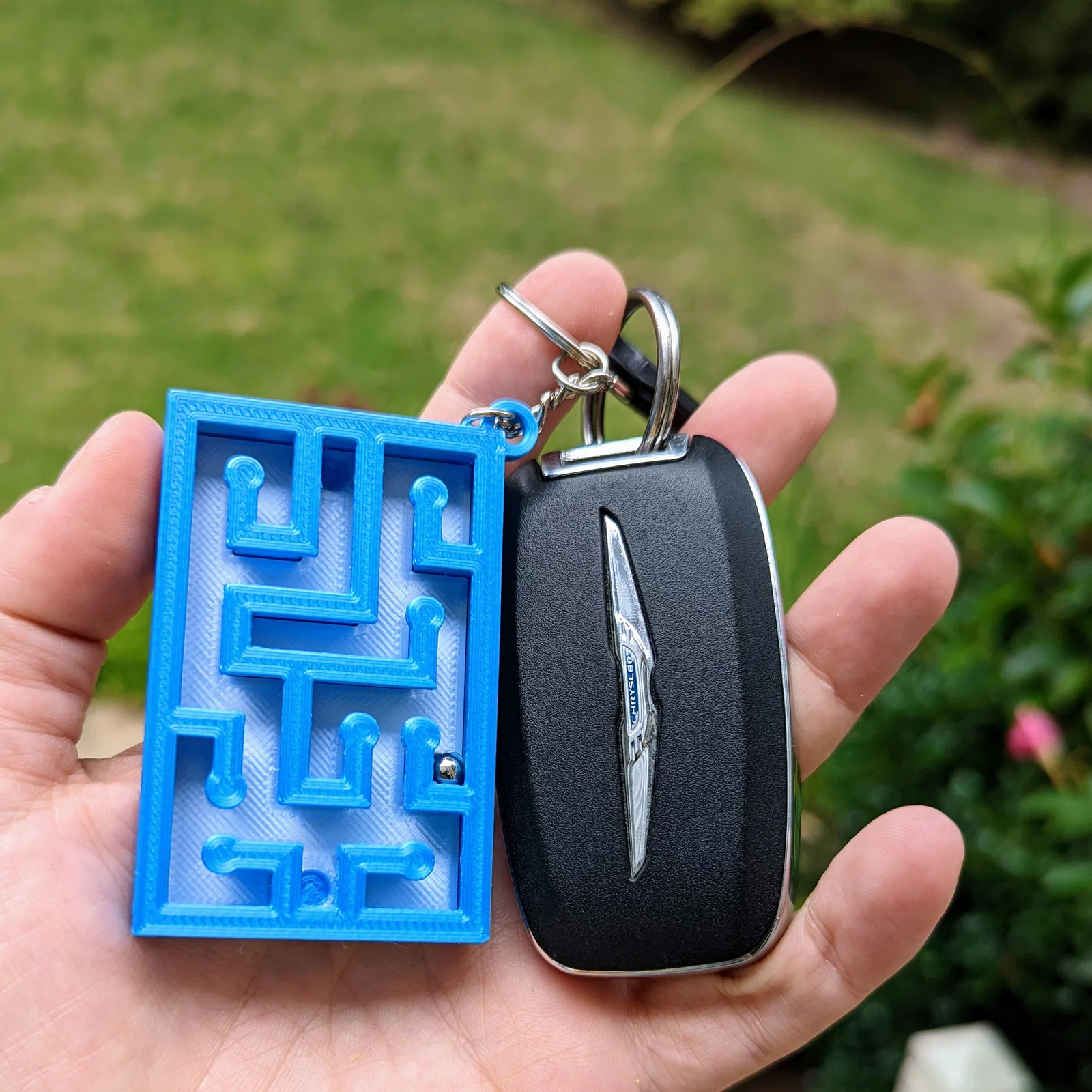

Gắn keychain bằng khoen split-ring, móc vào chìa khóa, và tận hưởng!

Lưu ý: Vì an toàn, đừng đưa mê cung này cho trẻ nhỏ có thể bỏ các vật nhỏ vào miệng!

TLDR:

In top và bottom theo size & pattern bạn thích, bỏ 1 viên ball bearing ¼" vào trong, đóng lại và gắn keychain hardware!
