Ống dẫn gió quạt Prusa Mk3 (kèm adaptor gắn đôi)

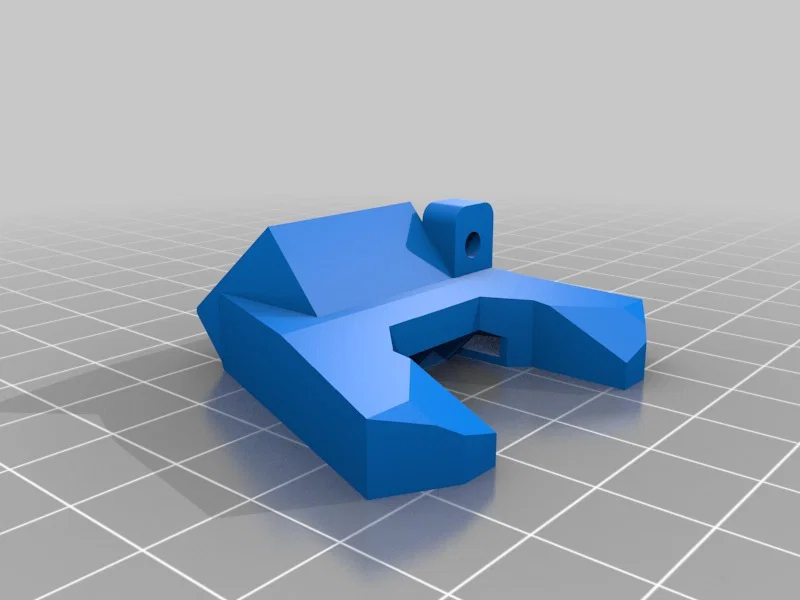

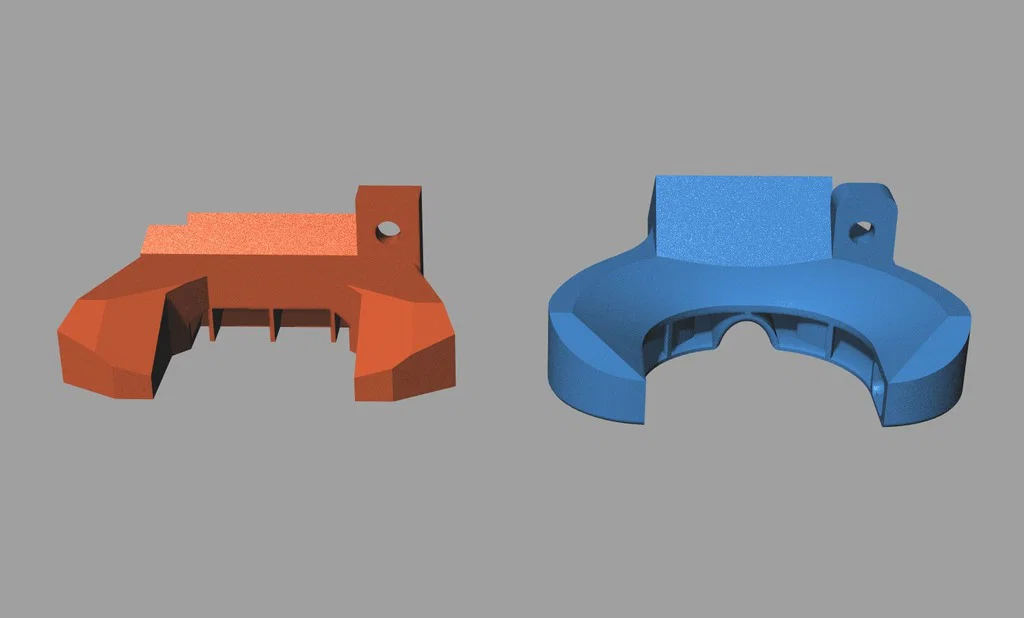

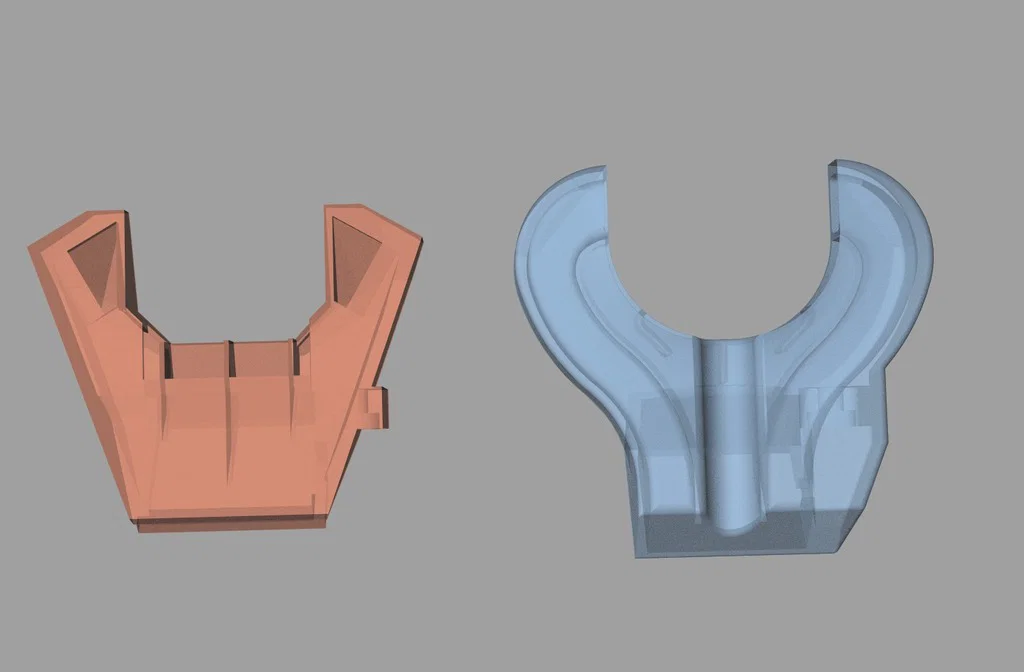

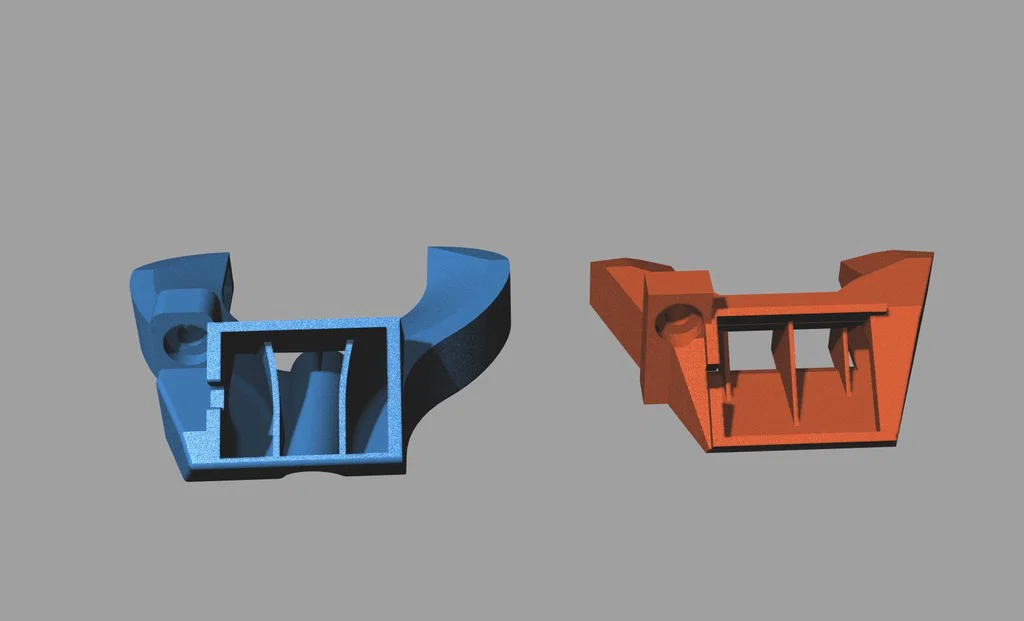

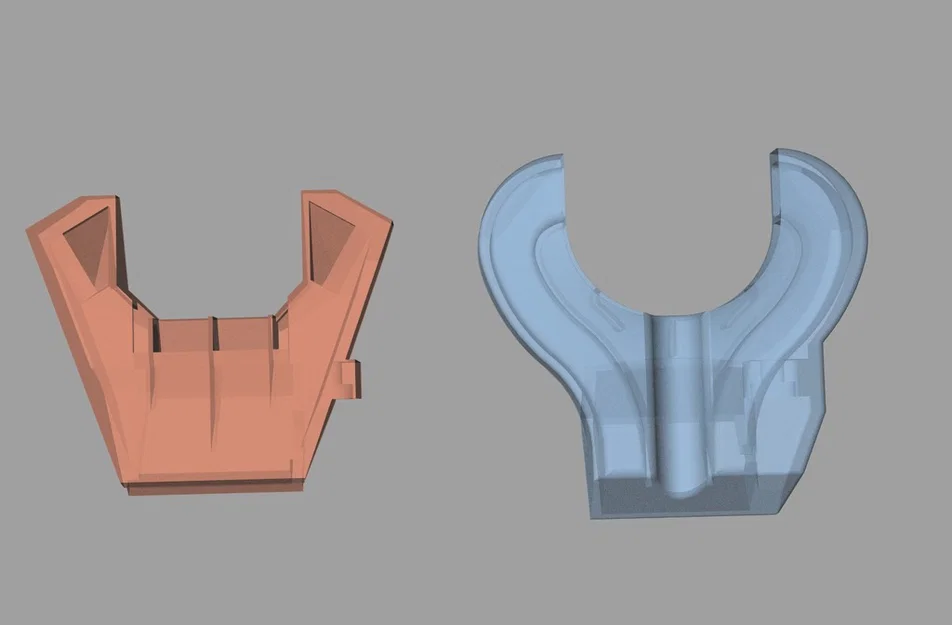

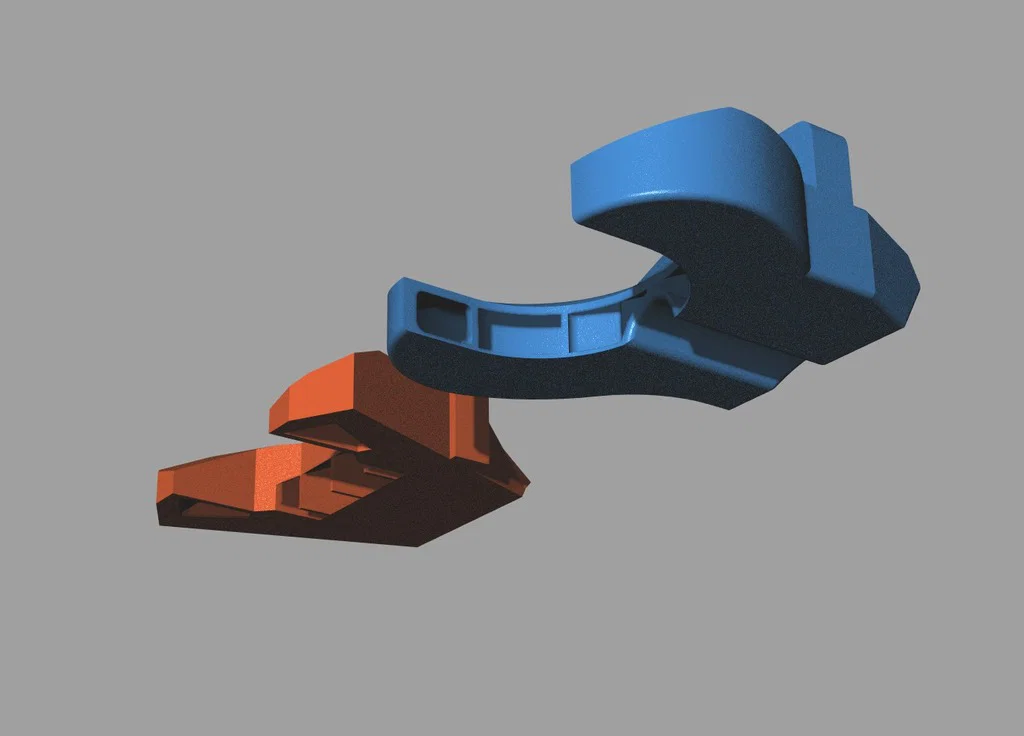

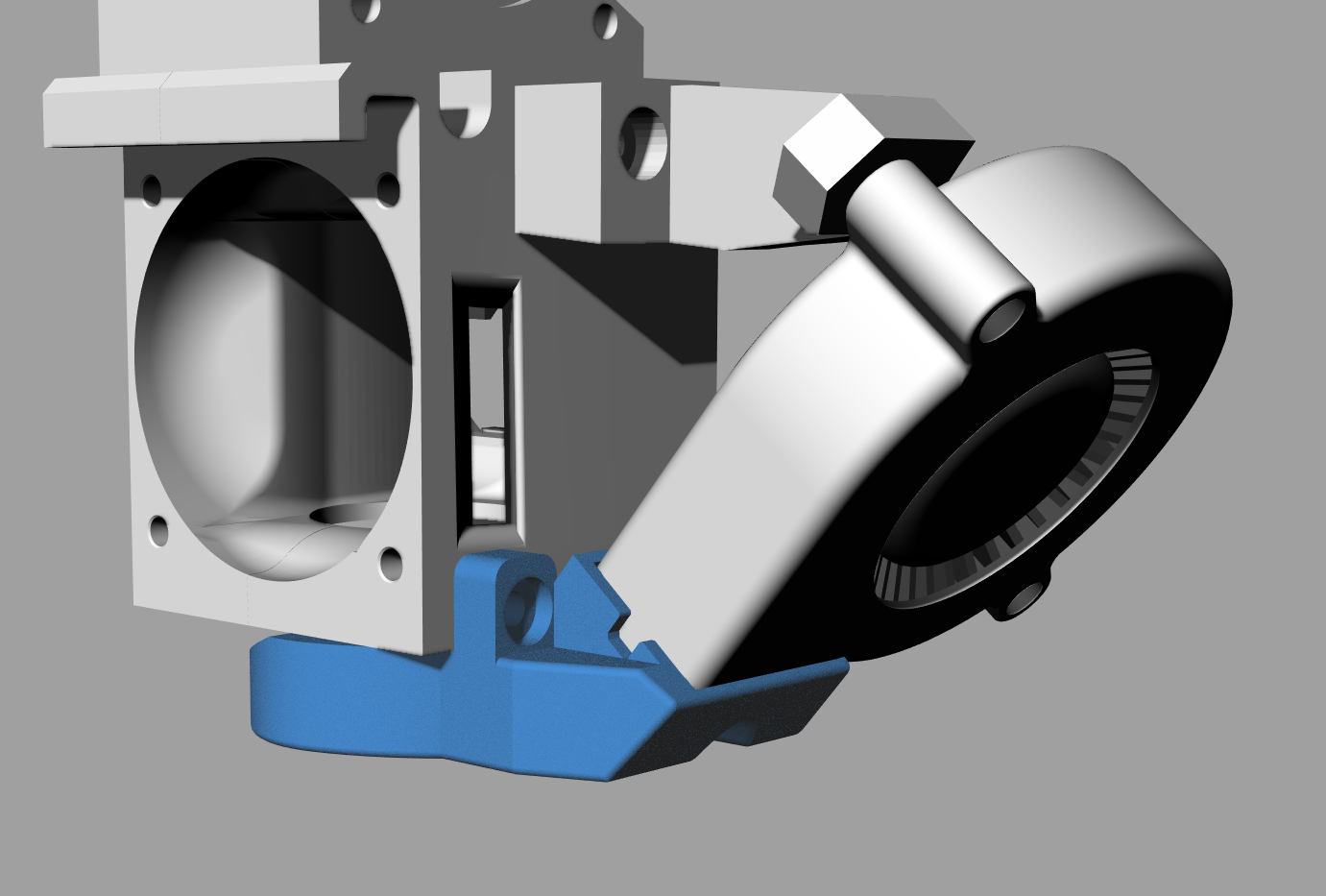

Mình không thích lắm ngoại hình của ống dẫn gió (fan duct) R3 (màu cam trong hình). Nó nhìn như tập trung thổi thẳng phía trước, hơn là tạo luồng gió bao quanh. Tuy vậy, mình lại thích ý tưởng nghiêng cái quạt để mạnh hơn chút. Thiết kế này tương tự mẫu đẹp của robrps: https://www.thingiverse.com/thing:2808683

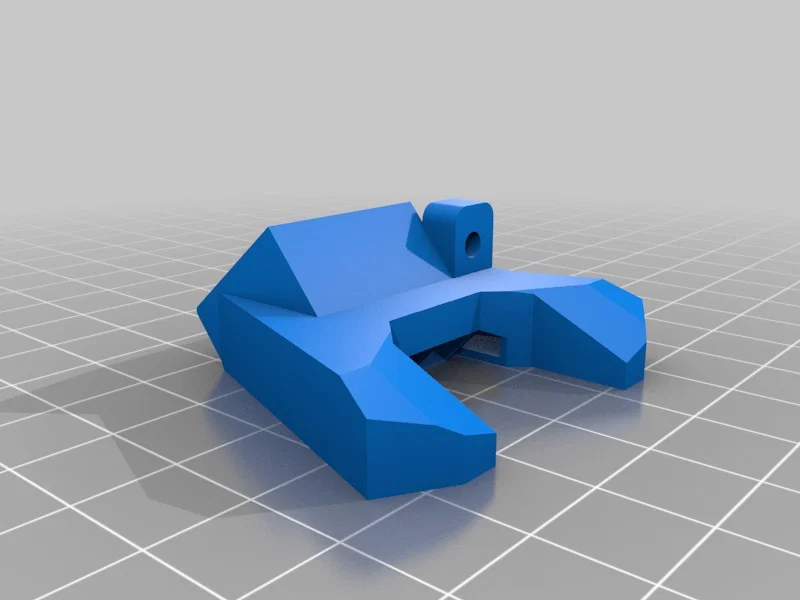

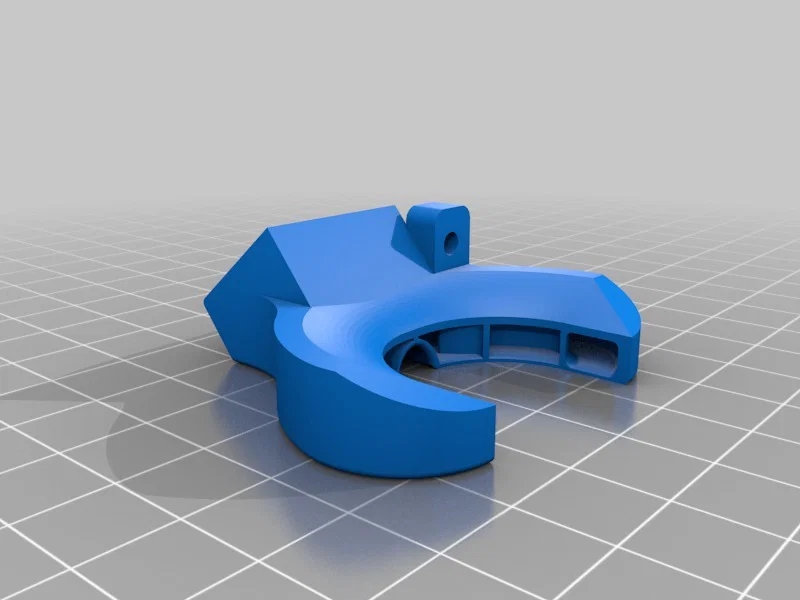

Nó dùng đường ống dẫn đơn giản và tối giản hơn để tăng lưu lượng.

Có các ống chia luồng, chuyển hướng khoảng 1/3 lưu lượng sang mỗi bên, và khoảng 1/3 thổi từ phía trước.

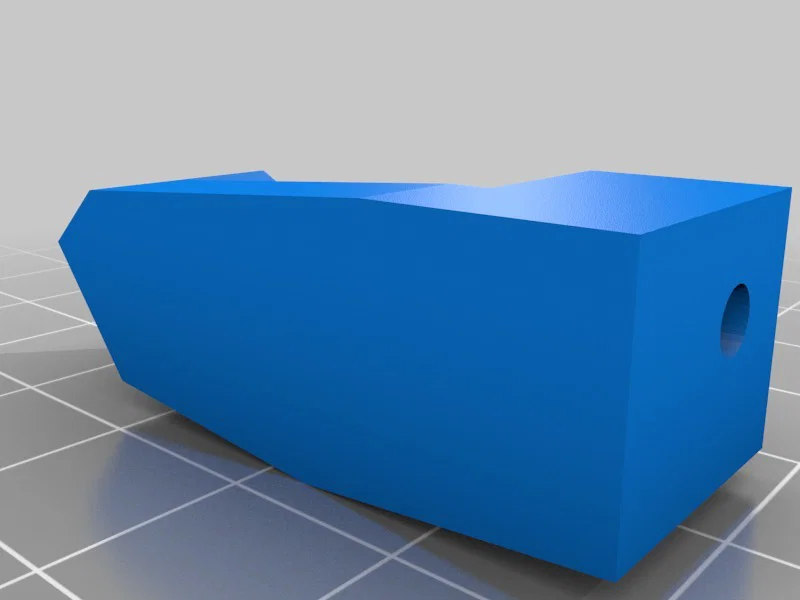

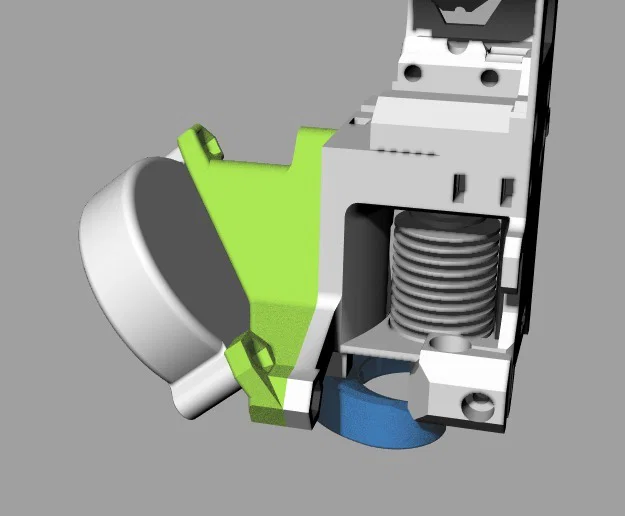

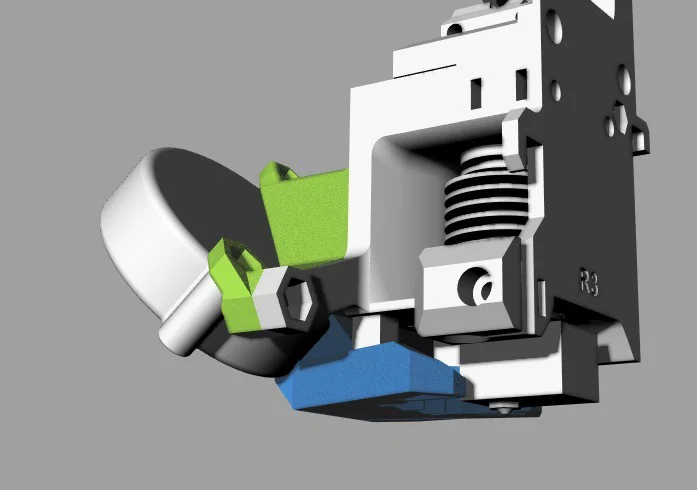

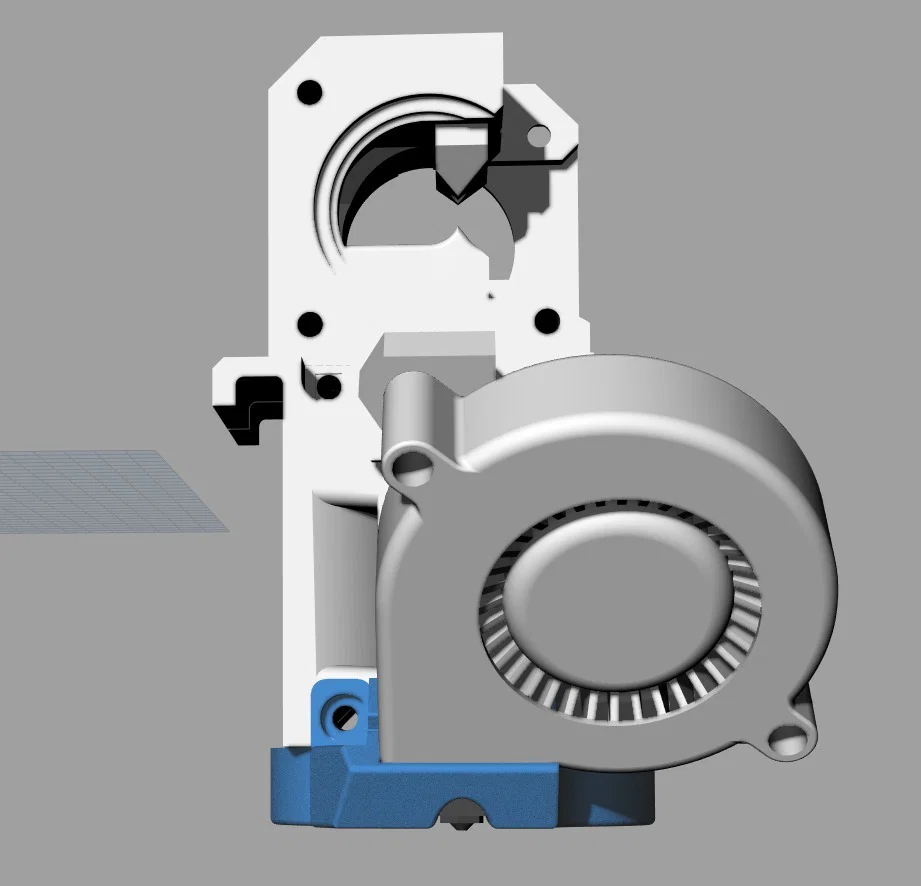

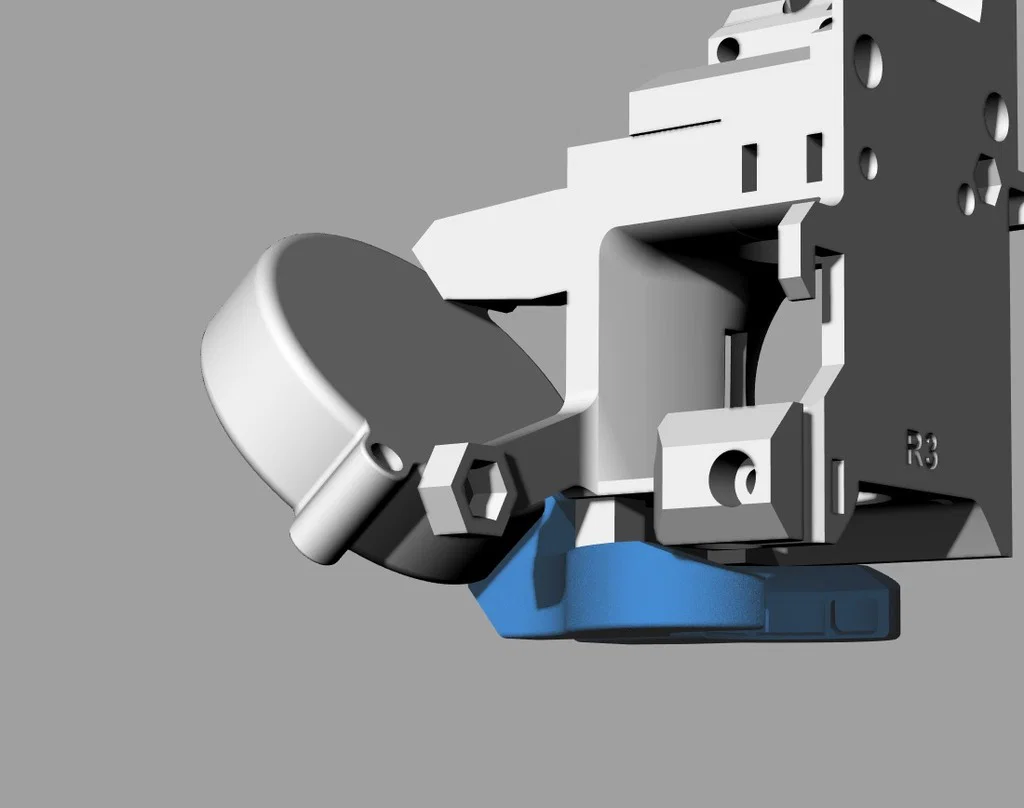

Cách lắp tương tự fan duct R3.

Hiện tại mình chưa test. Dự tính khoảng một tuần nữa mình sẽ in cái extruder body bản cập nhật rồi test luôn. Khả năng cao mình sẽ phải gọt bớt một chút ở mép phải của ổ gắn quạt, nhưng mình cần tháo quạt ra để kiểm lại kích thước.

Về sau chắc mình sẽ bo góc (fillet) thêm và làm vài thứ cho “đẹp đẽ” hơn. Có thể tìm chỗ để ghi chữ "HOT!" lên nữa.

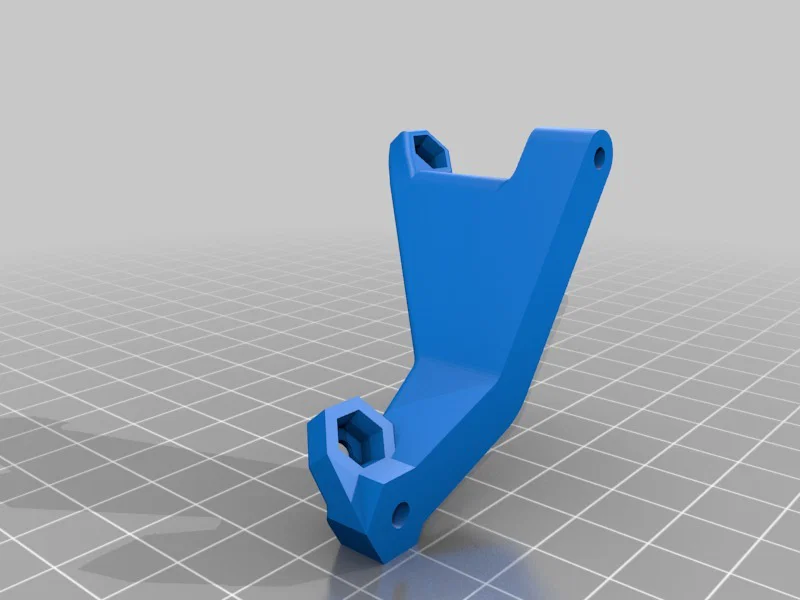

Fan Shroud _Prusa R3 extended.stl - Đây là ống R3 tiêu chuẩn, được kéo dài để ôm quạt tốt hơn và tương thích với double mount adaptor. Lắp khá khít (nhưng thật ra vẫn không khít bằng ống Prusa R3).

Fan Shroud _Prusa R3 extended_Relaxed tolerances.stl - Như trên, nhưng nới lỏng dung sai phần quạt nhiều hơn.

Fan Shroud _Prusa R3 extended_Relaxed tolerances_PC.stl - Như trên, nhưng mình cắt bớt các vách đứng nhô ra phía trước. Cái này dành cho các bản in dùng brim (vd: polycarbonate), vì brim có thể rất khó gỡ khỏi các vách mỏng đơn.

Fan Shroud _Prusa R3 extended_Relaxed tolerances_PC_Improved Bridging.stl - Như trên, nhưng phần mái đã được tạo dốc. Việc này làm giảm chút không gian trong ống dẫn, nhưng đổi lại sẽ giúp in phần mái dễ hơn.

Fan-Shroud-_Prusa-R3-extended-netfabb.stl là phiên bản R3 extended đã chạy qua netfabb. Slic3r và Cura có vẻ xử lý ổn các file này, nhưng S3D thì hơi kén. :D

Các file đã được chạy qua Netfabb. Chúng nên chạy được trong S3D và các slicer “khó tính” khác.

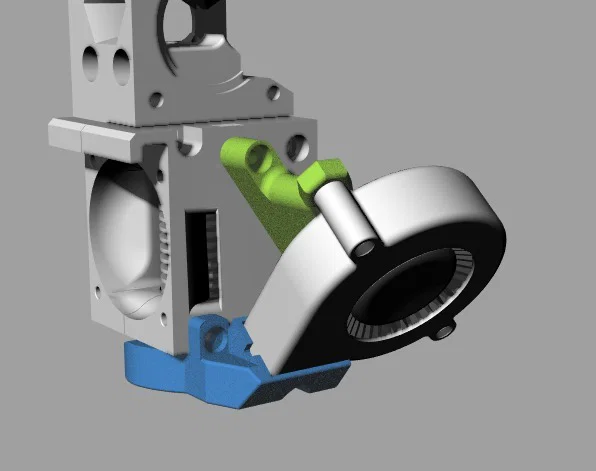

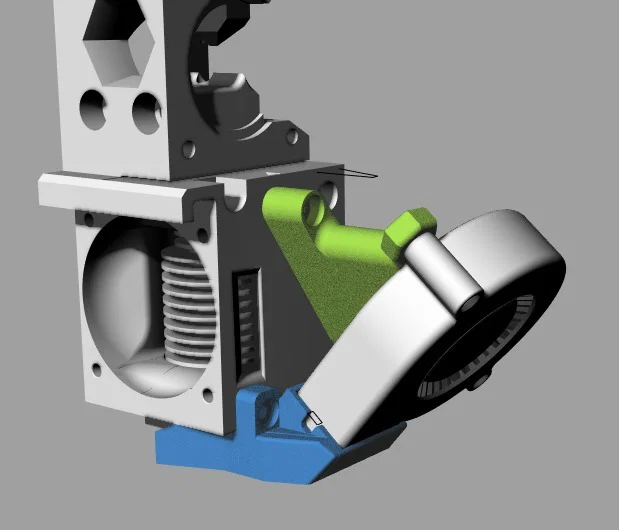

Update: Các file R3 bản chỉnh sửa đã bị mất cái "arm". Điều này làm việc gắn kiểu quạt cũ trở nên khó, và hiển nhiên là cũng khó dùng double mount cùng cái shroud mới mình phát triển. Một biến thể của nắp extruder R3 có đầy đủ các phần hay của thiết kế R3, kèm thêm cái arm, đã được làm ở đây: https://www.thingiverse.com/thing:3032939
