CNC In 3D (3D Printed CNC)

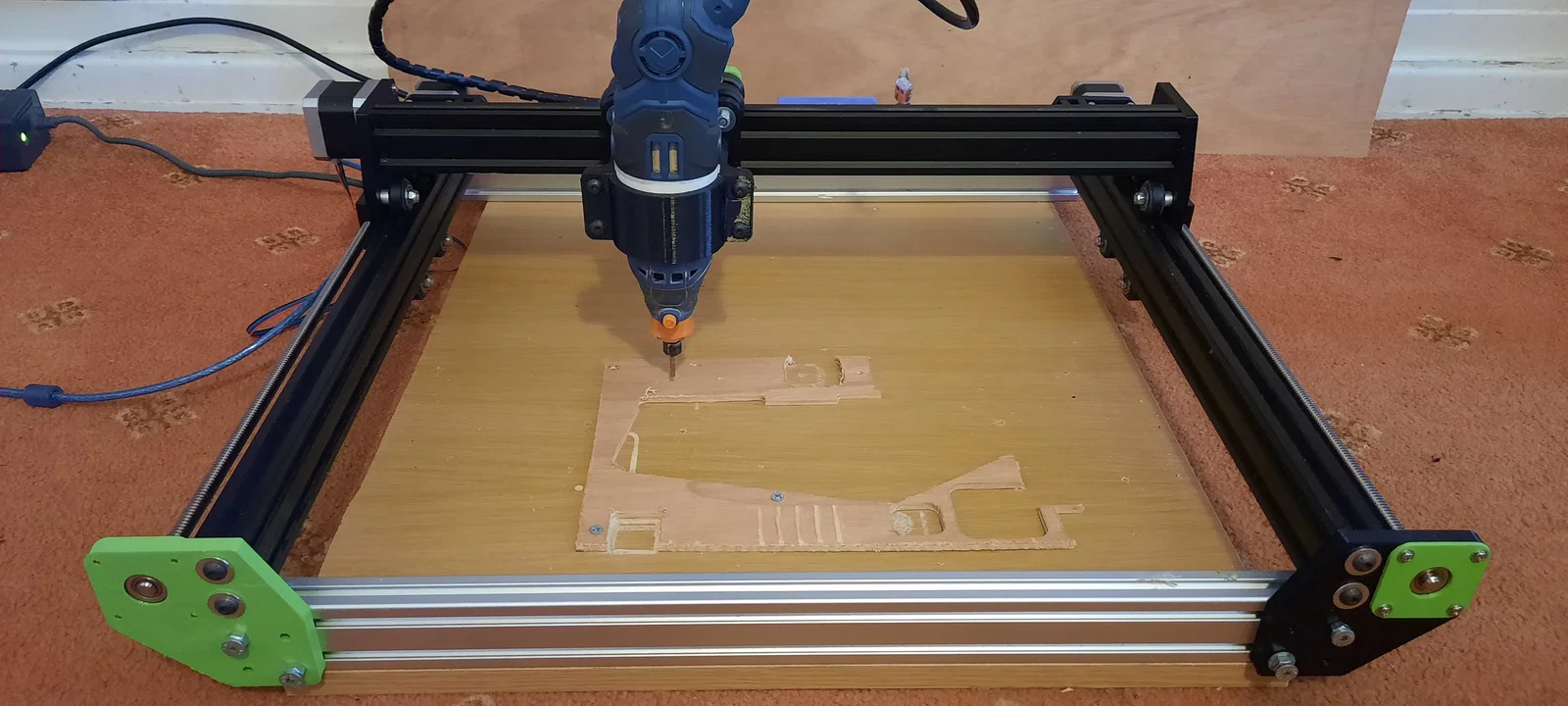

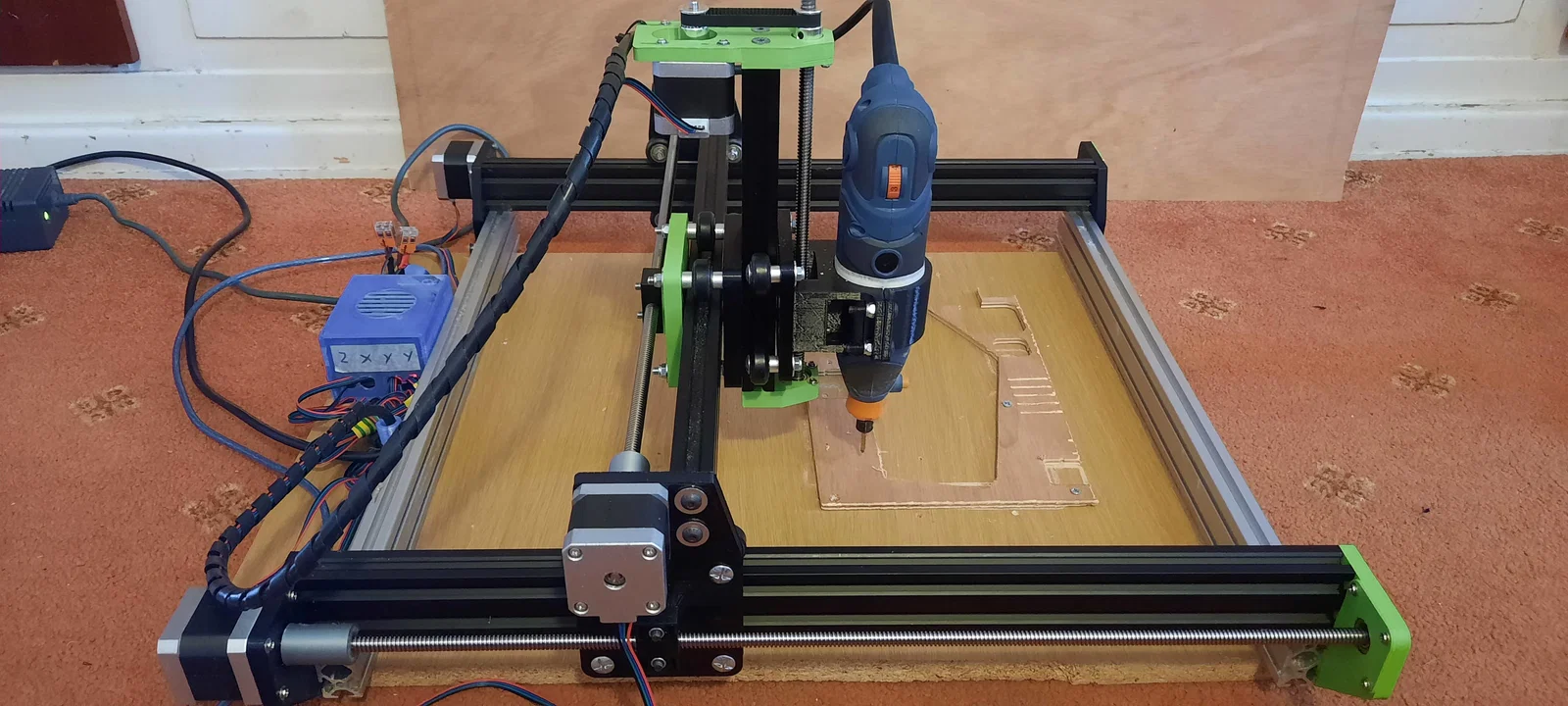

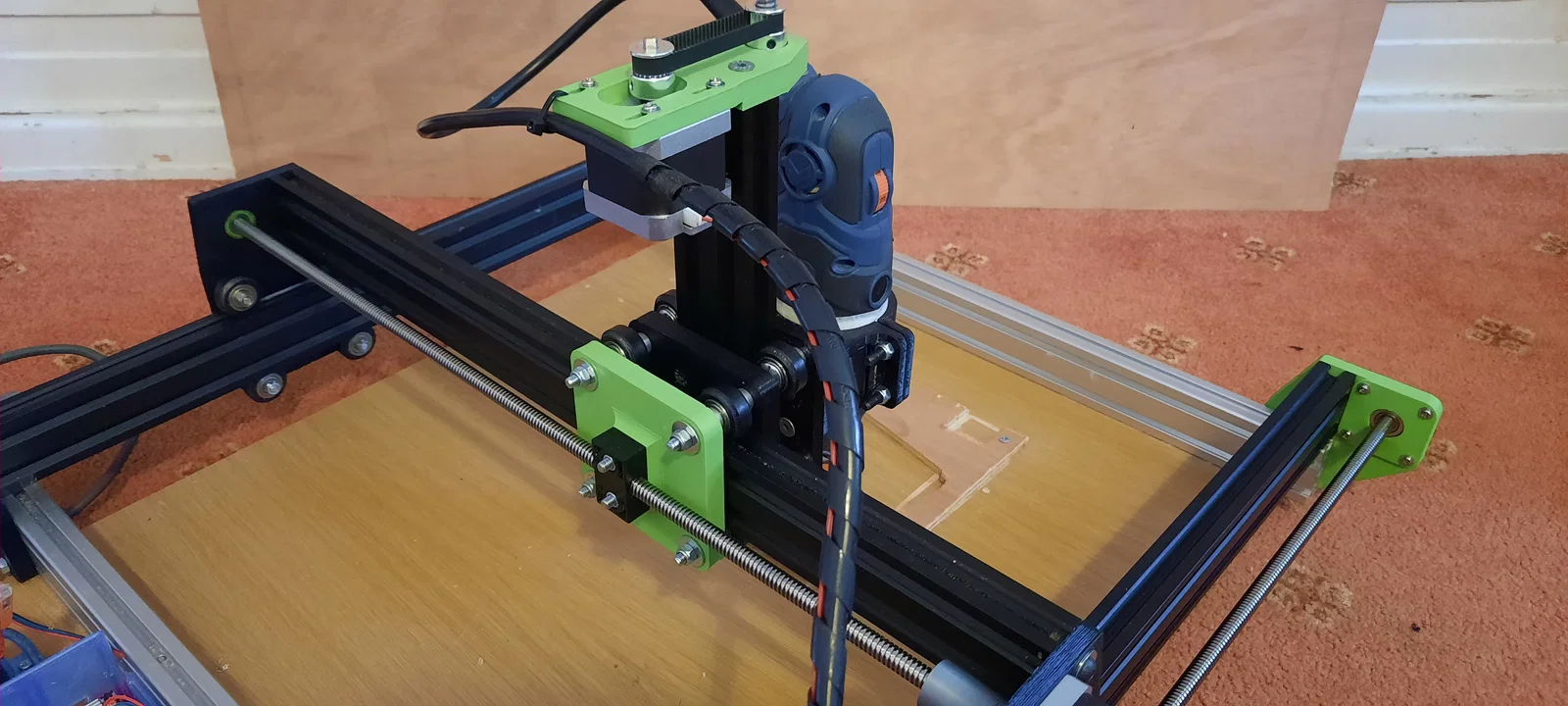

Mẫu 3D Printed CNC là một CNC router nhẹ, phù hợp làm máy đầu tiên. Vùng làm việc 300×300×80 và có thể lắp dưới £300. Nội dung kèm danh sách vật tư: extrusion, leadscrew, electronics, ốc vít và phụ kiện.
Mô tả
Các file CAD đã có sẵn để bạn xem cách nó lắp lại với nhau, và mình sẽ làm một video hướng dẫn quá trình lắp ráp. Nếu bạn có góp ý nào cho dự án thì để lại comment nha, cảm ơn!
Parts Needed
Extrusions and Leadscrews
2040 V Slot Extrusions
X Axis 500
Y Axis 500(x2)
X Base 498(x2)
z Axis 200
Lead Screws
Y Axis 500(x2)
X Axis 500
Z Axis 250
Waste board tối thiểu nên là (500x500). Mình làm cái của mình (500*570) để gắn phần electronics ở phía sau. Dùng 6 x m5x12mm kèm slot nut để bắt nó vào các rail.

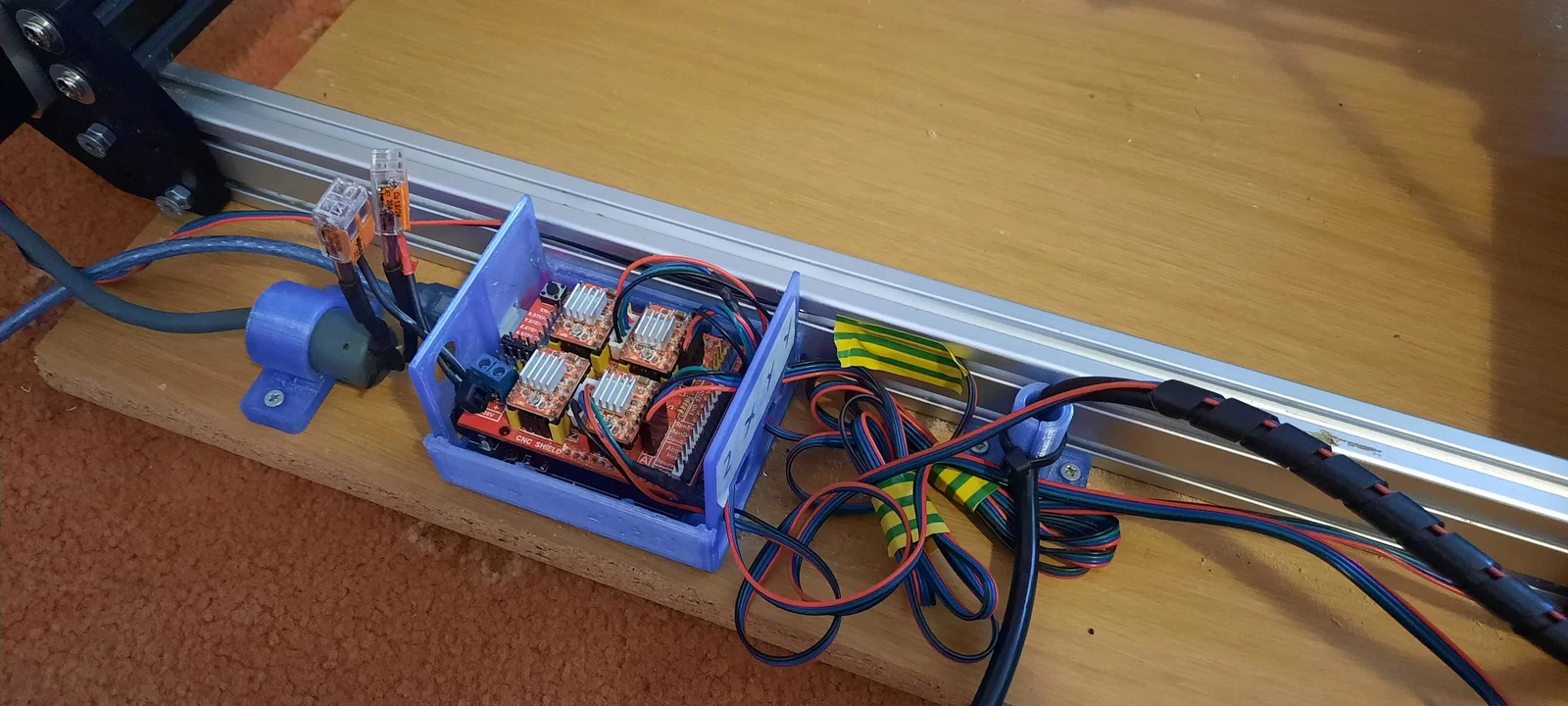

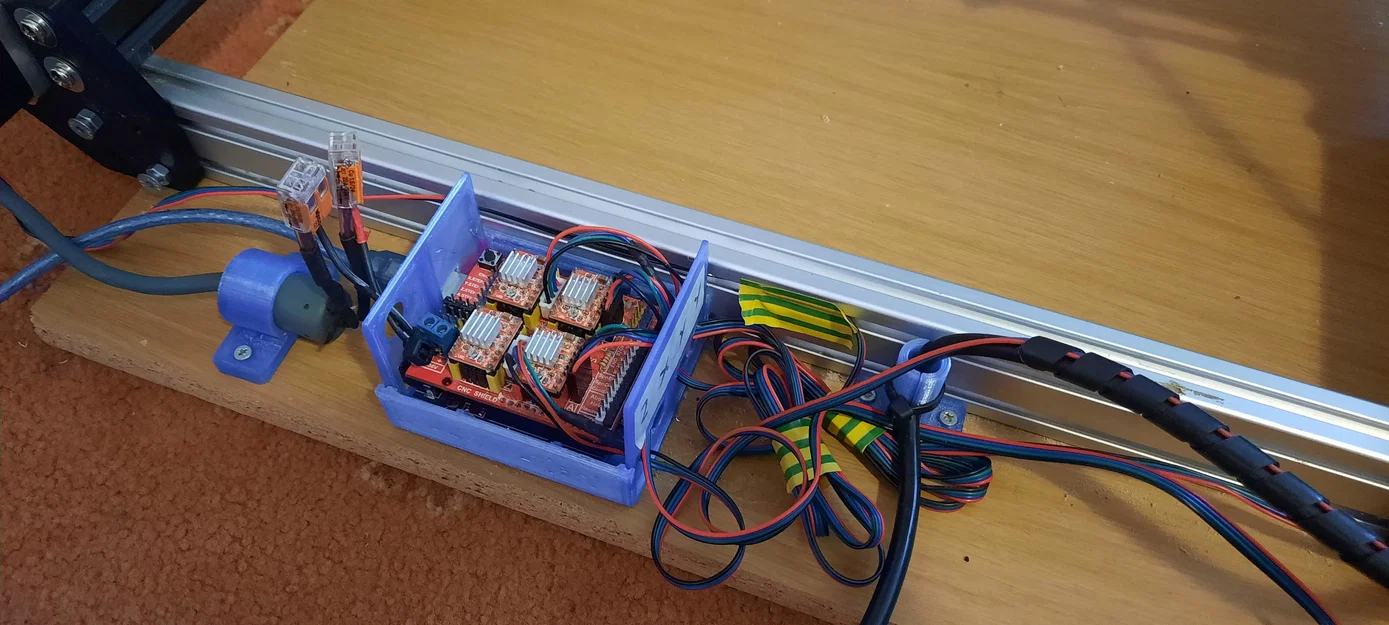

Electronics
Stepper Motors Nema 17(x4)
Arduino CNC Controller
Spidle hoặc Dremel
12V PSU
Nuts and Bolts
M5 Bolts
12mm(28)
20mm(18)
25mm(6)
30mm(16)
40mm(4)
58 Total
M3 Bolts
12mm(36)
M5 Lock Nuts(18)
M5 Slot Nuts(28)
Additional Hardware
Wheels and spacers
V Slow wheels(16)
6mm Spacers(16)
Eccentric Nuts(8)
Lead screw hardware
5-8mm Coupler(3)
Lead Screw Nut(4)(T-Type nhớ đảm bảo nó có cùng profile với lead screws của bạn)
GT2 20teeth 8mm Bore
GT2 20teeth 5mm Bore
GT2 Belt loop(150mm)
608zz Bearings(5)
