R2D2 Có Thể Chuyển Động (Moveable R2D2)

Phiên bản R2D2 của mình với chân, đầu có thể chuyển động và chân giữa có thể thụt vào/đẩy ra. Sau này mình có thể sẽ làm phần “skin” chi tiết hơn, nhưng hiện tại mình chưa rành mấy vụ đó.

Mình lấy cảm hứng từ một phiên bản của ai đó có bánh xe và đầu xoay, nhưng mình tìm hoài không ra để gắn link.

***Nếu ai in ra (makes) được thì cho mình xin xem với nha.***

Aug 19, 2015

Mình thêm một bản lớn hơn. Bản này kích thước 120% so với bản gốc và cao khoảng 92mm. Trong tên file có “1.2 v2”. Mình đã in ở cả layer height .2 và .15. Khe hở giữa các phần chuyển động đã được giảm bớt vì chỉ scale lên thôi thì chân và đầu bị lỏng quá. Chúc vui.

Jan 21, 2017

Ok đây là phiên bản mới, thân có thêm chi tiết. Các phần chuyển động sẽ dễ “bung” ra hơn. Mình cũng thêm vài cái tab để giúp những phần nhỏ kiểu “floating” không bị hất văng khi máy bắt đầu in các phần đó; ngoài ra in chậm hơn cũng giúp hạn chế tình trạng này. (bản lề tay và phần đế bên trong của đầu) Mình cũng đã xoá mẫu 120% cũ; nếu có nhu cầu thì sau này mình sẽ làm và sửa một bản lớn hơn của phiên bản này.

Print Settings

Printer:

3up!

Rafts:

No

Supports:

Yes

Resolution:

0.1

Infill:

15%

Notes:

Speed: 40mm/s
Góc overhang 45 độ cho support

Instructions

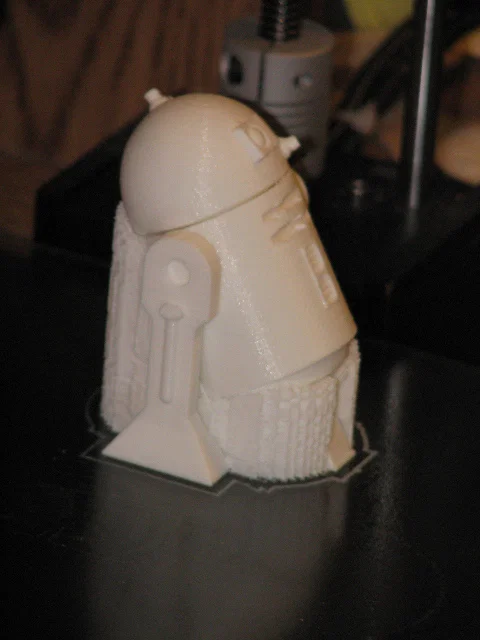

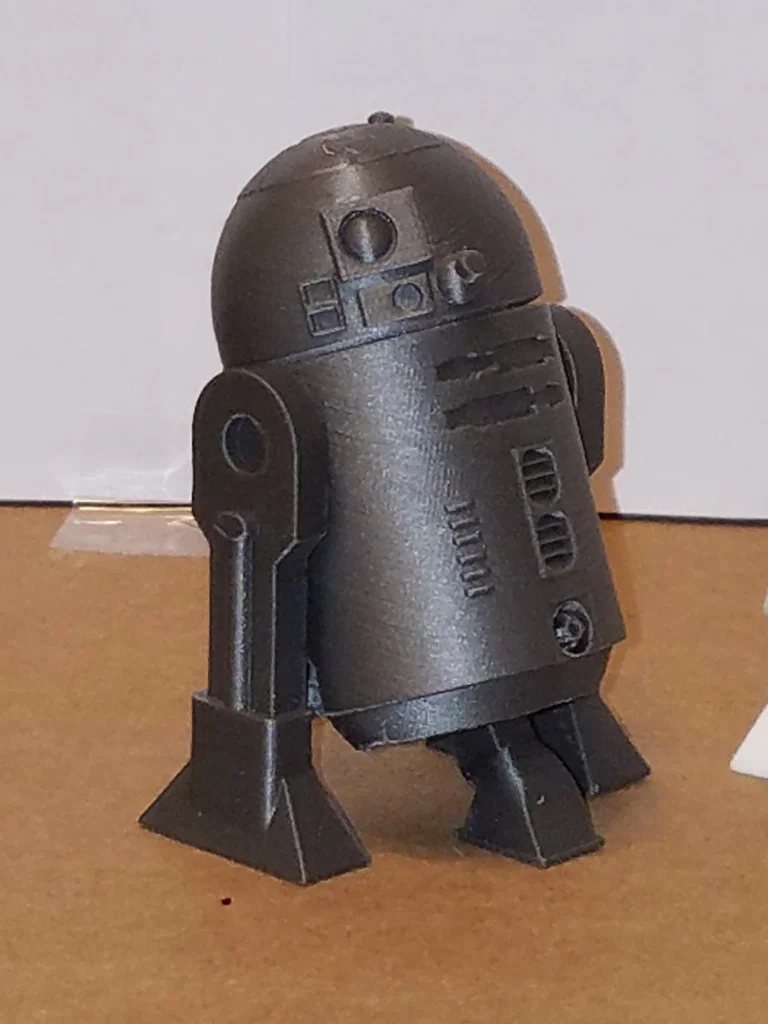

Hatchbox Silver PLA, layer height 0.1 mm, infill 15%,

support touching bed, overhang 45deg.

Mình nghĩ in layer height 0.2mm cũng ổn.

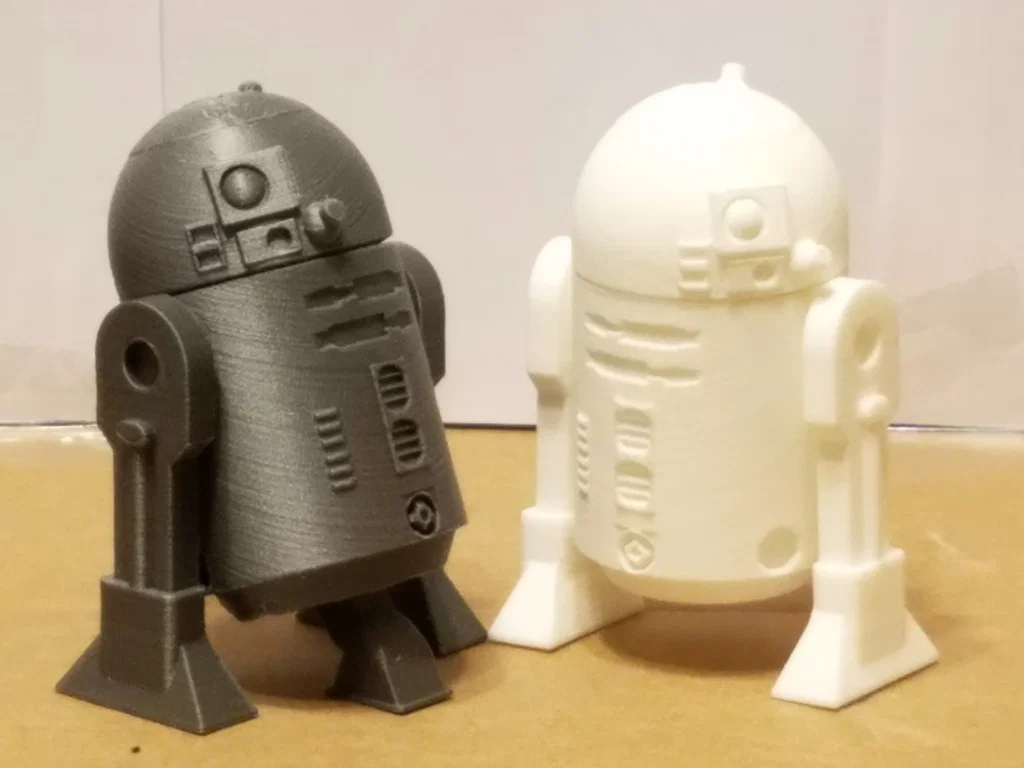

Bản màu trắng được in bởi Shapeways, cần thêm lỗ (holes) thì họ mới in được.

Phần đầu và tay thường sẽ bung ra khá dễ.

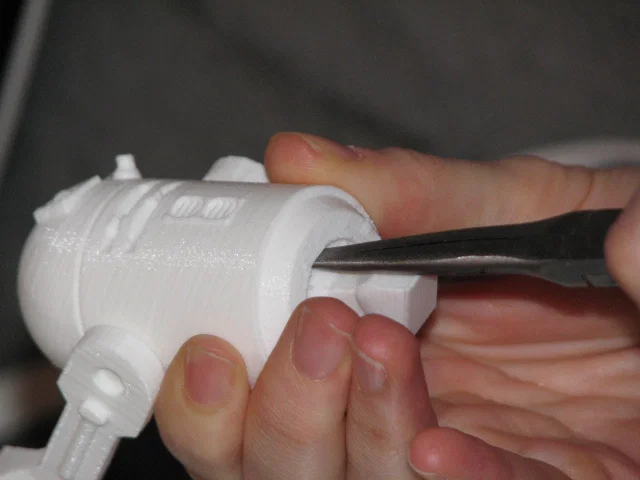

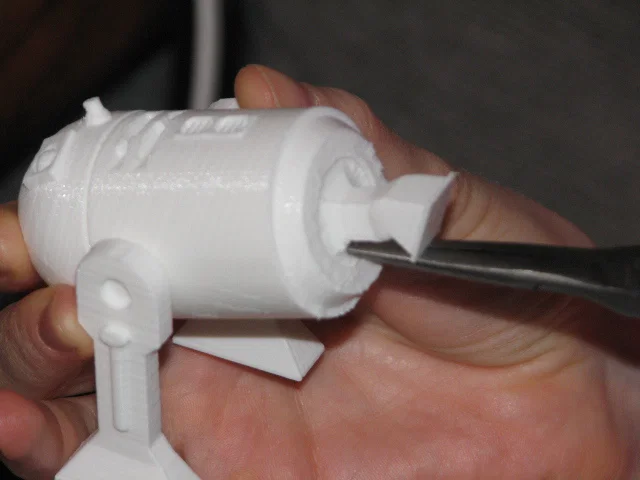

Để bẻ chân giữa ra, mình dùng kềm mũi nhọn (needle nose pliers) và ấn mạnh ở phía trước rồi tới phía sau của chân giữa.

Khi đã bung ra rồi thì cần kiên nhẫn một chút và tác động lực nhẹ để xoay; dần dần nó sẽ mài bớt phần cấn ở bên trong.

Nếu bạn đẩy chân lên vô bên trong hết cỡ thì xoay thêm 1/4 vòng nữa là nó sẽ khoá ở vị trí phía trên. Thường mình vẫn cần dùng kềm để xoay và kéo nó xuống lại.
