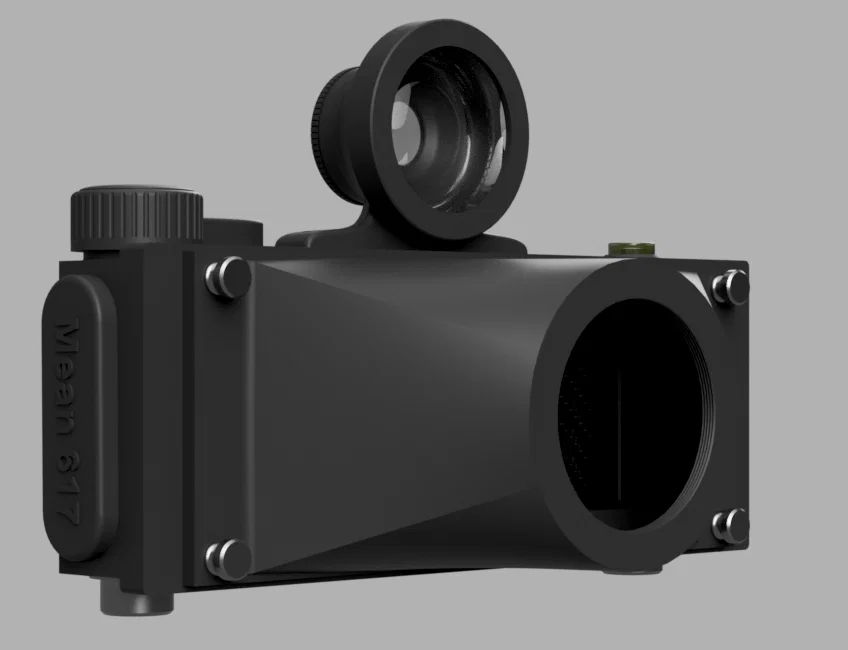

Kính ngắm Universal Panoramic Camera Viewfinder

DỪNG LẠI, KHÔNG DÙNG, ĐANG TRONG QUÁ TRÌNH CHỈNH SỬA ĐỂ SỬA MỘT LỖI

Universal Panoramic Camera Viewfinder là một hệ thống viewfinder phù hợp cho các ống kính góc rộng đến tiêu chuẩn trên máy ảnh panorama. Hiện tại quá trình phát triển đang tập trung cho máy ảnh panorama khổ 6x17 và các máy có nhiều tuỳ chọn khung hình 6x.

Tôi đã bỏ phiên bản telephoto của finder do một lỗi thiết kế nghiêm trọng.

Development Background

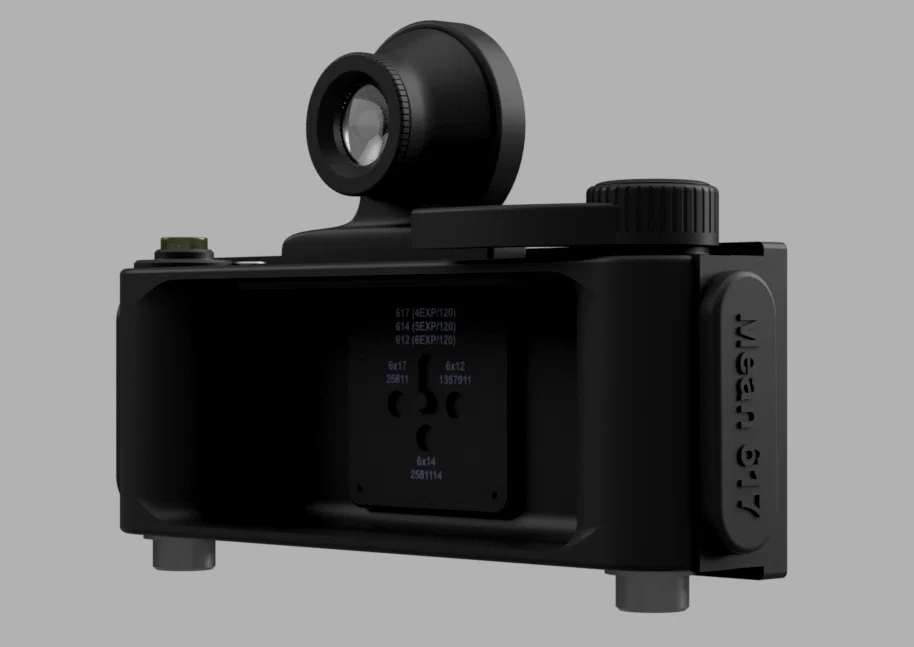

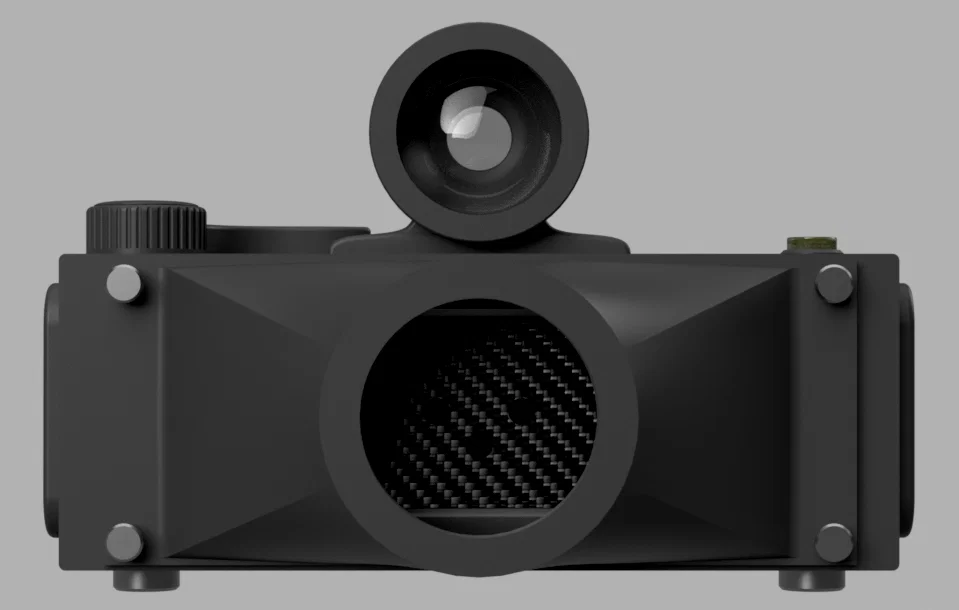

Tôi đang thiết kế một máy ảnh panorama kiểu point and shoot, đồng thời có thể chuyển đổi thành một roll film back để dùng trên máy ảnh panorama field của tôi. Vì vậy tôi cần một hệ thống viewfinder để dùng ở chế độ point and shoot.

Roll film back 120 cũng có thể dùng film plane masks để tôi chụp các định dạng 6x17, 6x14, 6x12 và 6x9. Điều đó có nghĩa là thiết kế cần đủ linh hoạt để dùng nhiều định dạng và ống kính khác nhau, và tôi cũng cần một objective lens lớn không chỉ để viewfinder sáng hơn mà còn phải đủ rộng để đáp ứng nhiều loại framing mask.

Mục này hiện đã được cập nhật lên Version 2 của viewfinder với phương pháp gắn rear lens element tốt hơn, và giờ yêu cầu người dùng phải có máy in 3D đã calibrated.

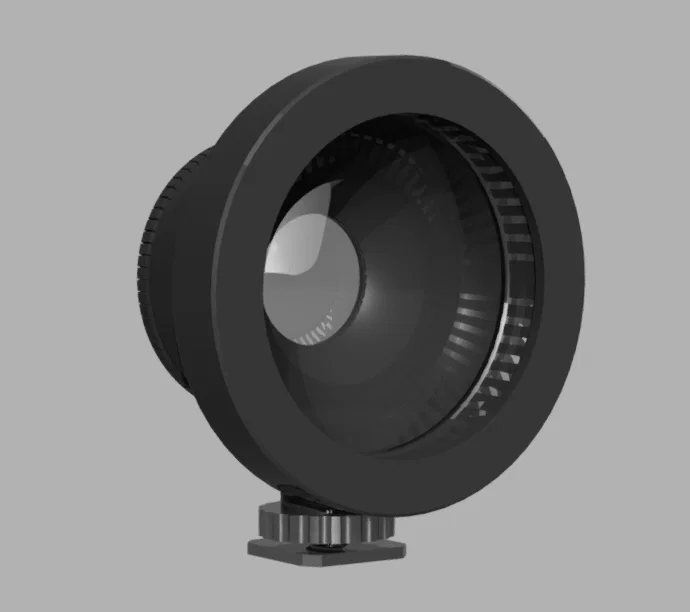

Tôi thiết kế hai cách khác nhau để gắn lên máy ảnh: một kiểu cold foot mount truyền thống, cần một 1/4-20 heat stake threaded insert để gắn cold shoe adapter và bạn cũng cần mua thêm cold shoe adapter.

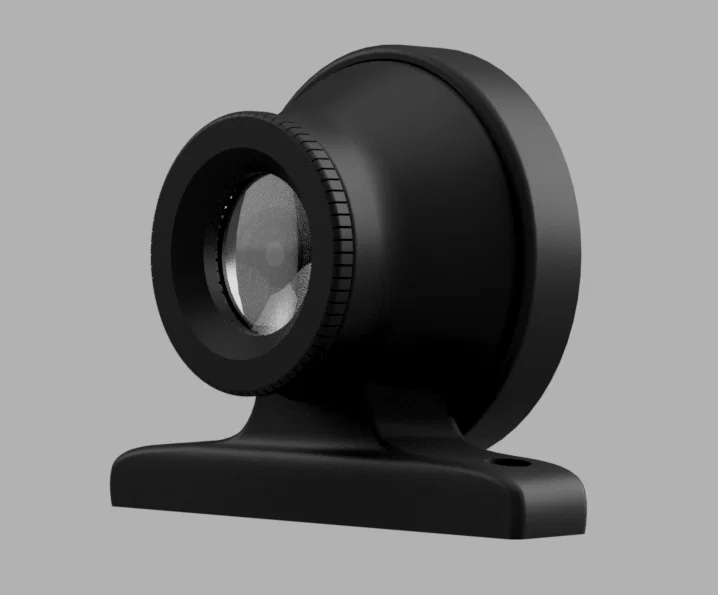

Tôi thì ưu tiên kiểu wide foot mount cho các máy ảnh in 3D, dùng vít gắn M4 cách nhau 72mm. Phiên bản này cần hai M4 heat staked inserts trong thân máy, và một M2.5 insert cùng cap screw trong phần main housing để bắt chân đế vào housing.

Bản build này cần mua hai lens elements. Các bộ lens có sẵn khá dễ tìm và sẽ tốn khoảng $70USD cho optics không phủ, và nhỉnh hơn một chút cho lens có phủ magnesium fluoride. Chất lượng xứng đáng với chi phí. Tôi dùng các lens sau từ Edmund Optics:

45-037
32-862

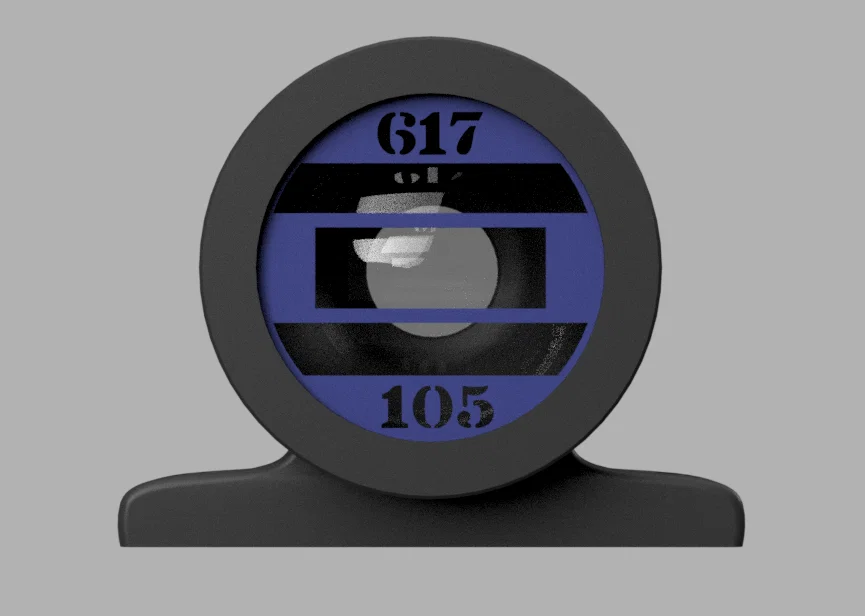

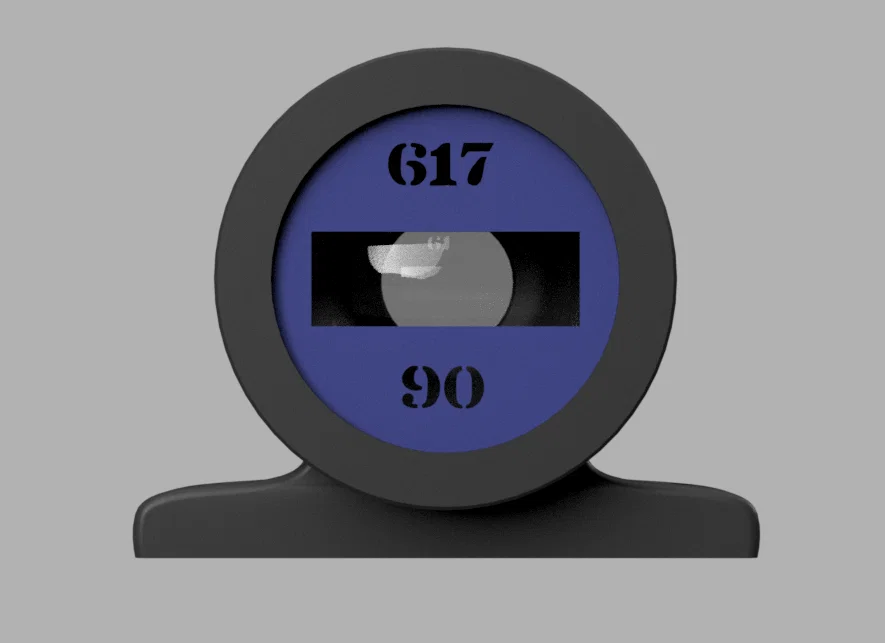

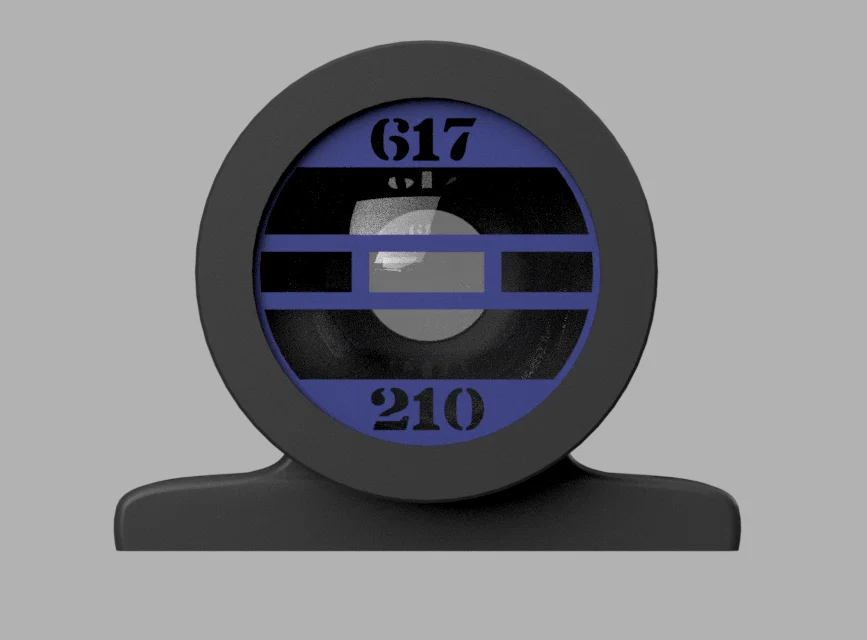

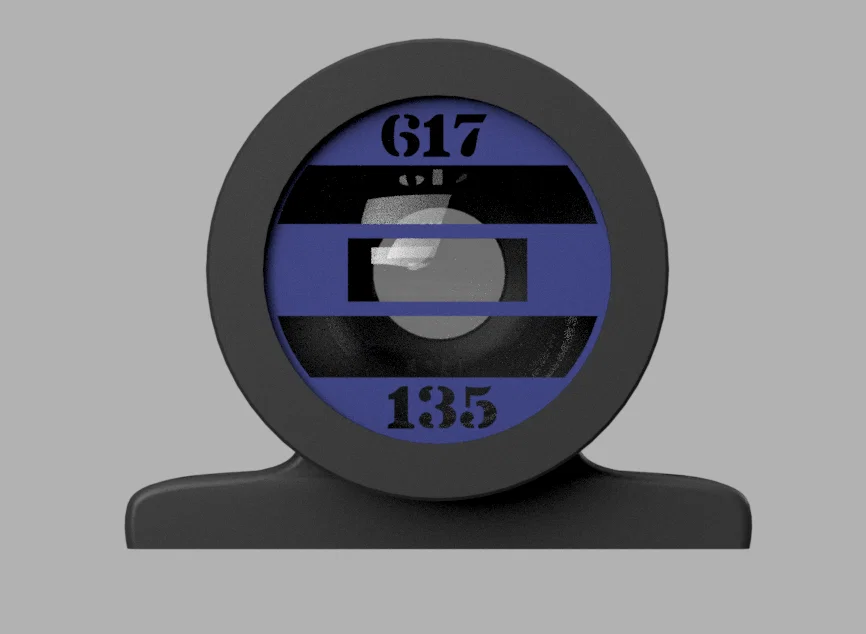

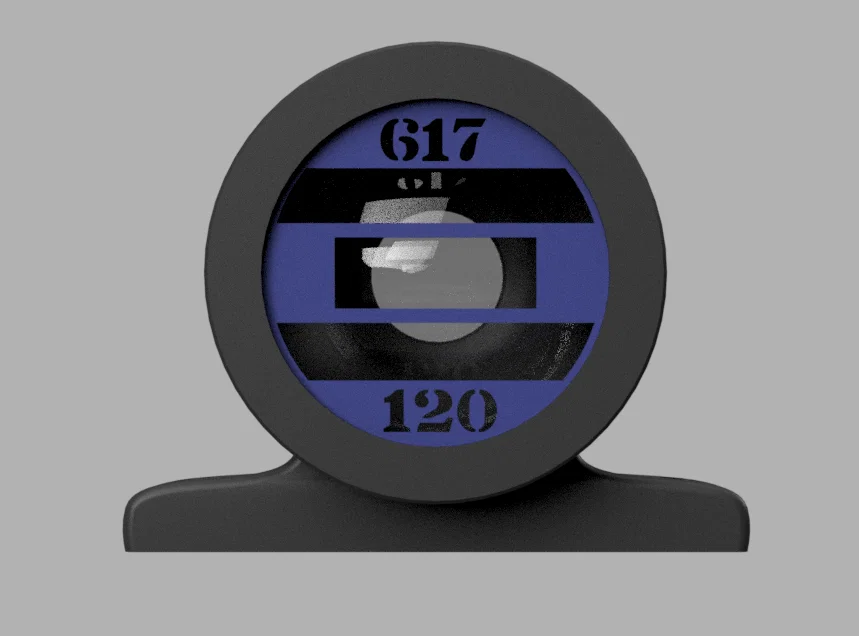

Housing cho phép thay frame masks đường kính 50mm để mô phỏng góc nhìn (angle of view) cho nhiều ống kính thường dùng với máy 612 và 617, nhờ đó người dùng chỉ cần một viewfinder, nhưng sẽ hưởng lợi nhiều hơn khi có nhiều viewfinder.

Tôi sẽ upload thêm các bộ cho ống kính góc rộng theo từng negative format.

Tip:
In các bộ frame mask với màu khác nhau để dễ nhận biết.

How I Designed This

Viewfinder Design Specifications

Front Element là lens plano-concave – đường kính 50mm, lens focal length -100

Rear Element là lens plano convex – đường kính 25mm, lens focal length 125

Khoảng cách tiêu cự giữa các lens elements là 25mm, và viewfinder có độ phóng đại (magnification) 0.8

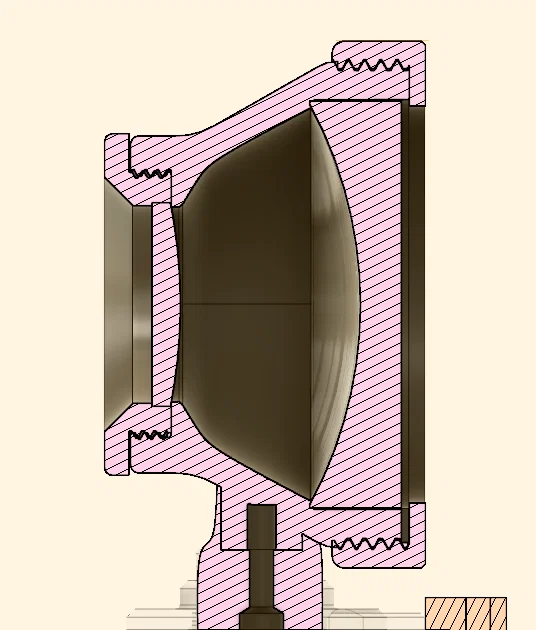

Các focal plane của mỗi element nằm bên trong thân lens, nên khi thiết kế housing thì dùng back focal distances tính từ mặt sau của lens element để tính khoảng cách. Trong thiết kế này, các mặt của rear element cách nhau 19.4mm.

Công thức để tính kích thước lỗ mở (mask opening dimensions) cho các tổ hợp negative và lens khác nhau:

K = (j*m*d)/f

K = chiều rộng hoặc chiều cao tính bằng mm

j = chiều rộng hoặc chiều cao negative tính bằng mm

m = độ phóng đại (0.8 cho wide hoặc 1.33 cho tele)

d = viewfinder focal distance, với cả hai tuỳ chọn đều là 25mm

f = tiêu cự ống kính được chọn.

Ví dụ cho 617 wide angle finder:

k = (170mm x 0.8 x 25) / 150mm

k = 3400 / 150

k = 22.666 mm rộng

k = (60mm x 0.8 x 25) / 150mm

k = 1200 / 150

k = 8 mm cao

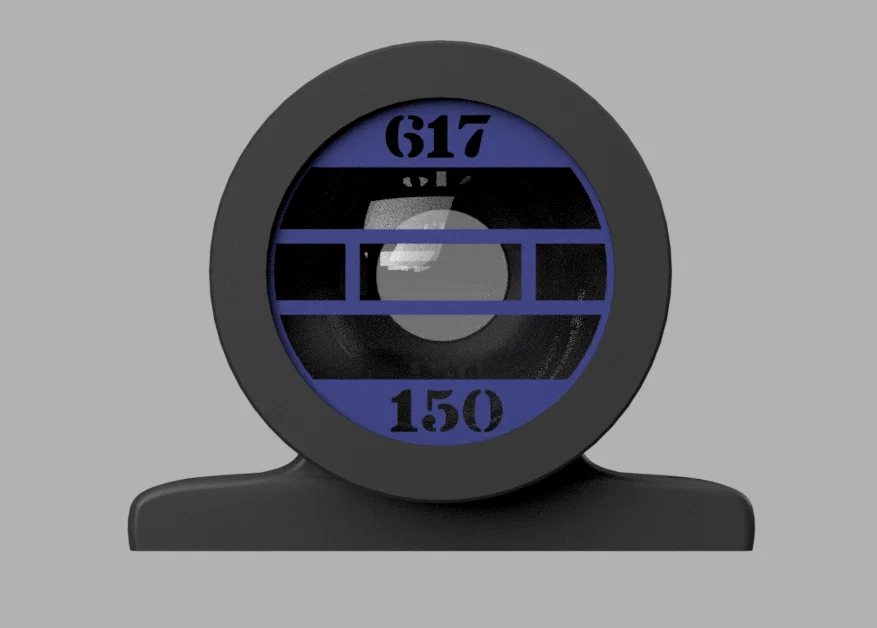

Mask cho lens 150mm có đường kính 50mm x dày 1mm, với khẩu (aperture) 22.7mm (rộng) x 8mm (cao).
