Ngàm gắn socket RCA và đầu nối nguồn cho Technics SL-1200/1210

Tác giả LeeN_1879091

Lượt tải
442
Lượt thích
29
Lượt coi
1.990

File 3 975,5 KB

  • Technics1200-RCA_mount_v1_1777325866.stlSTL · 594,5 KB
  • Technics1200-Power_v1_1777325867.stlSTL · 228 KB
  • Technics1200-PowerCover_v1_1777325868.stlSTL · 153 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#346326
Danh mục
DIY
Ngày đăng

Mô tả

Một điều làm mình khó chịu hoài trên mấy con Technics 1200 là dây bị đi cứng (hard-wired) sẵn.

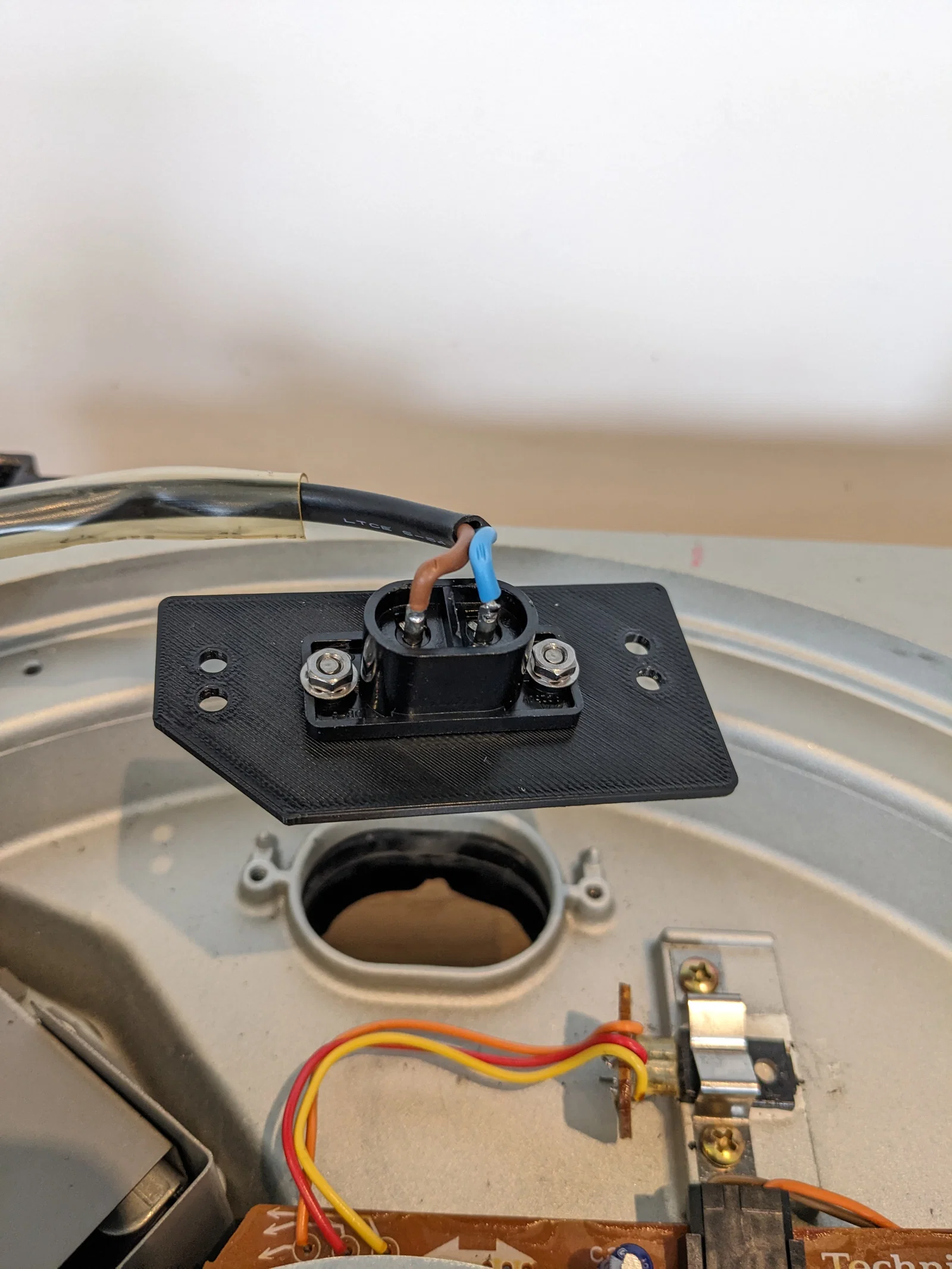

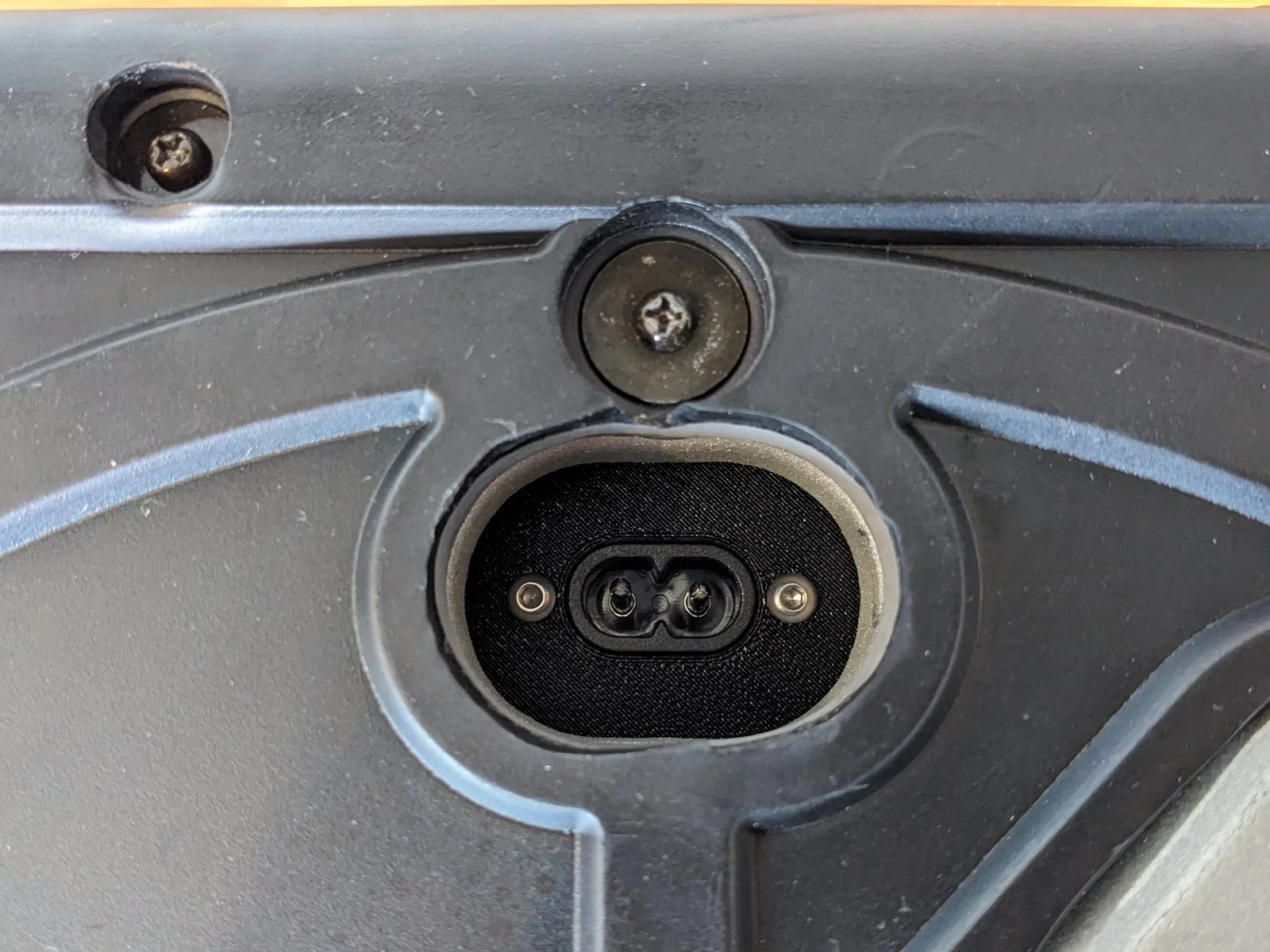

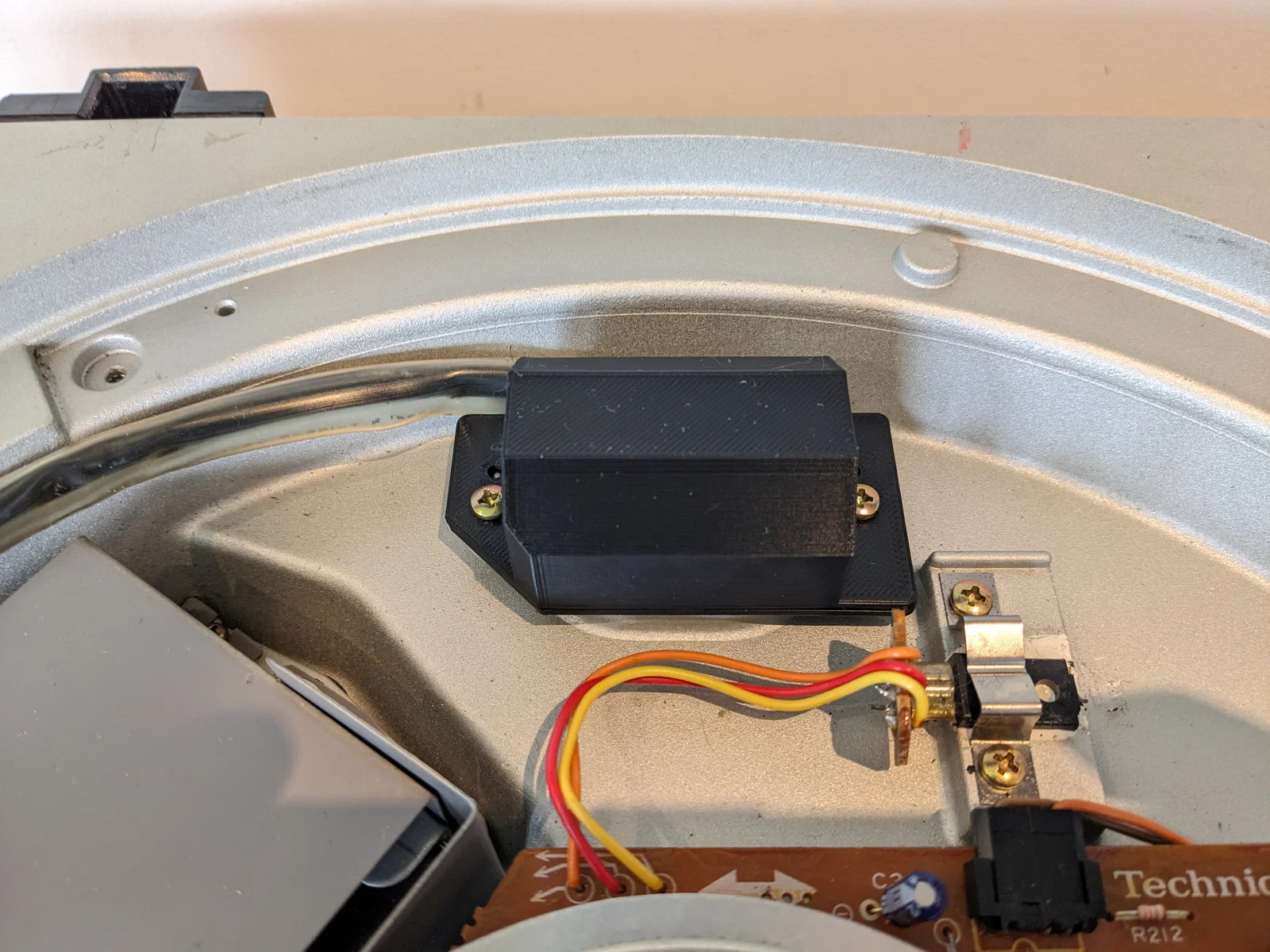

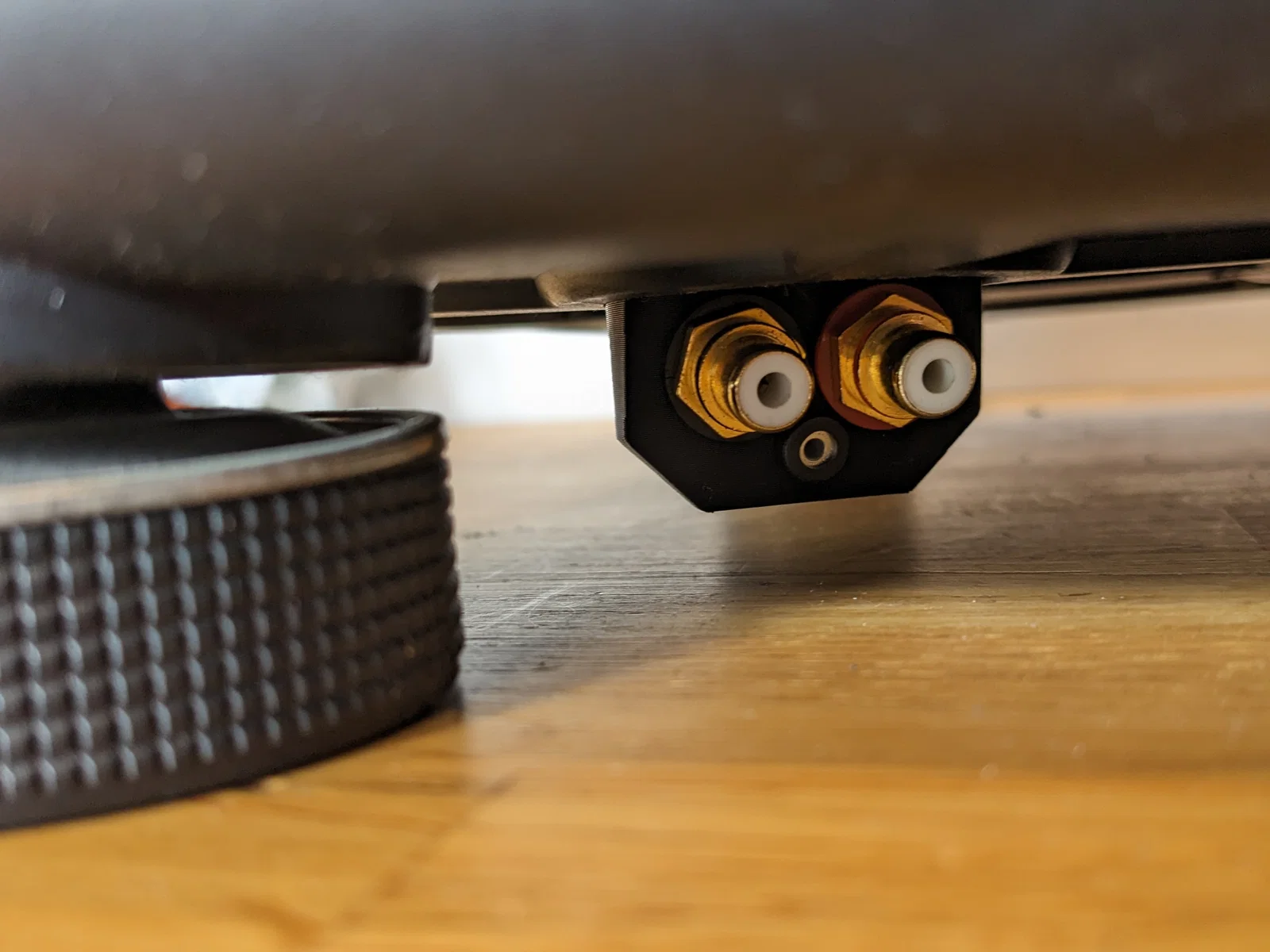

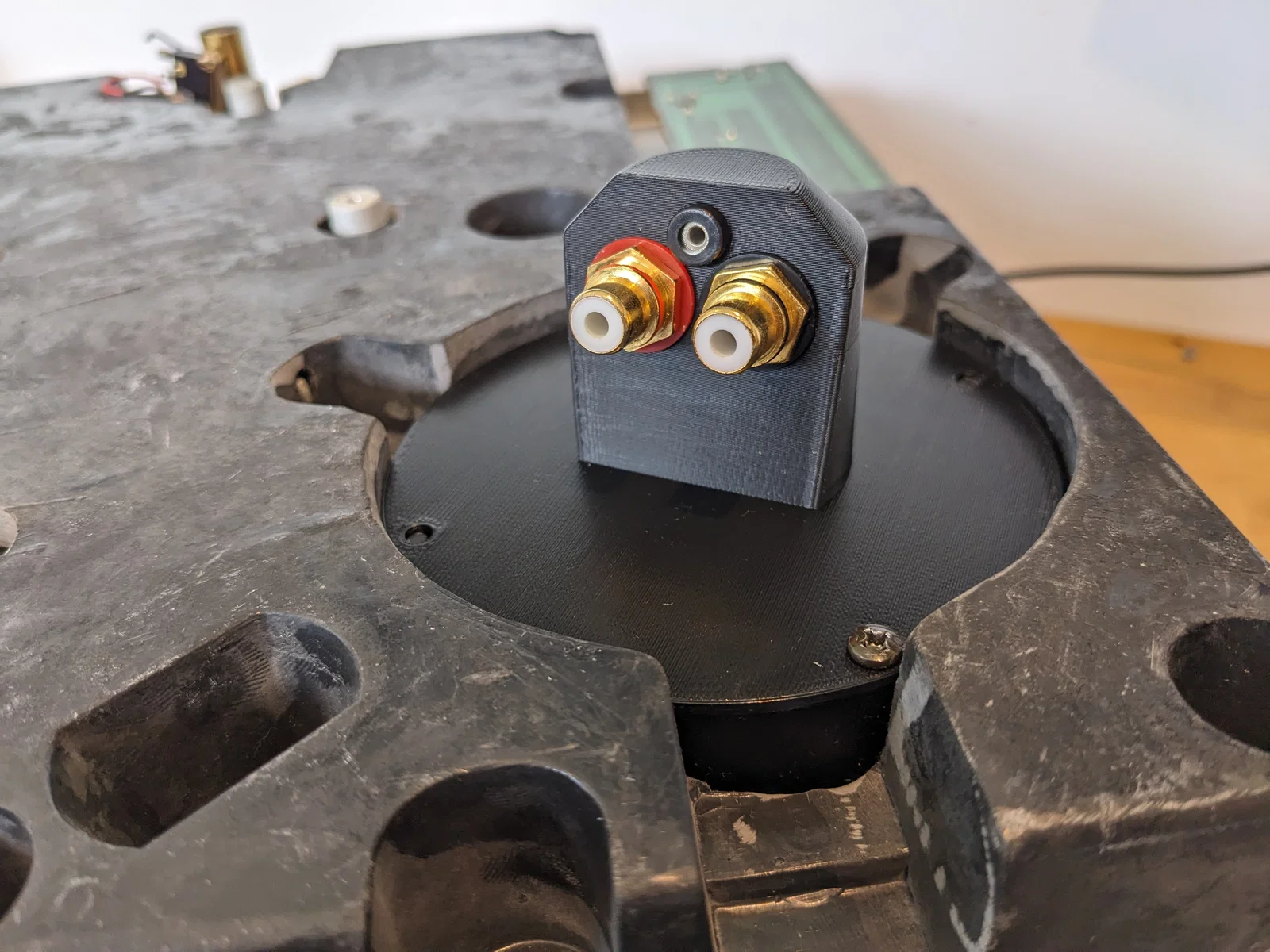

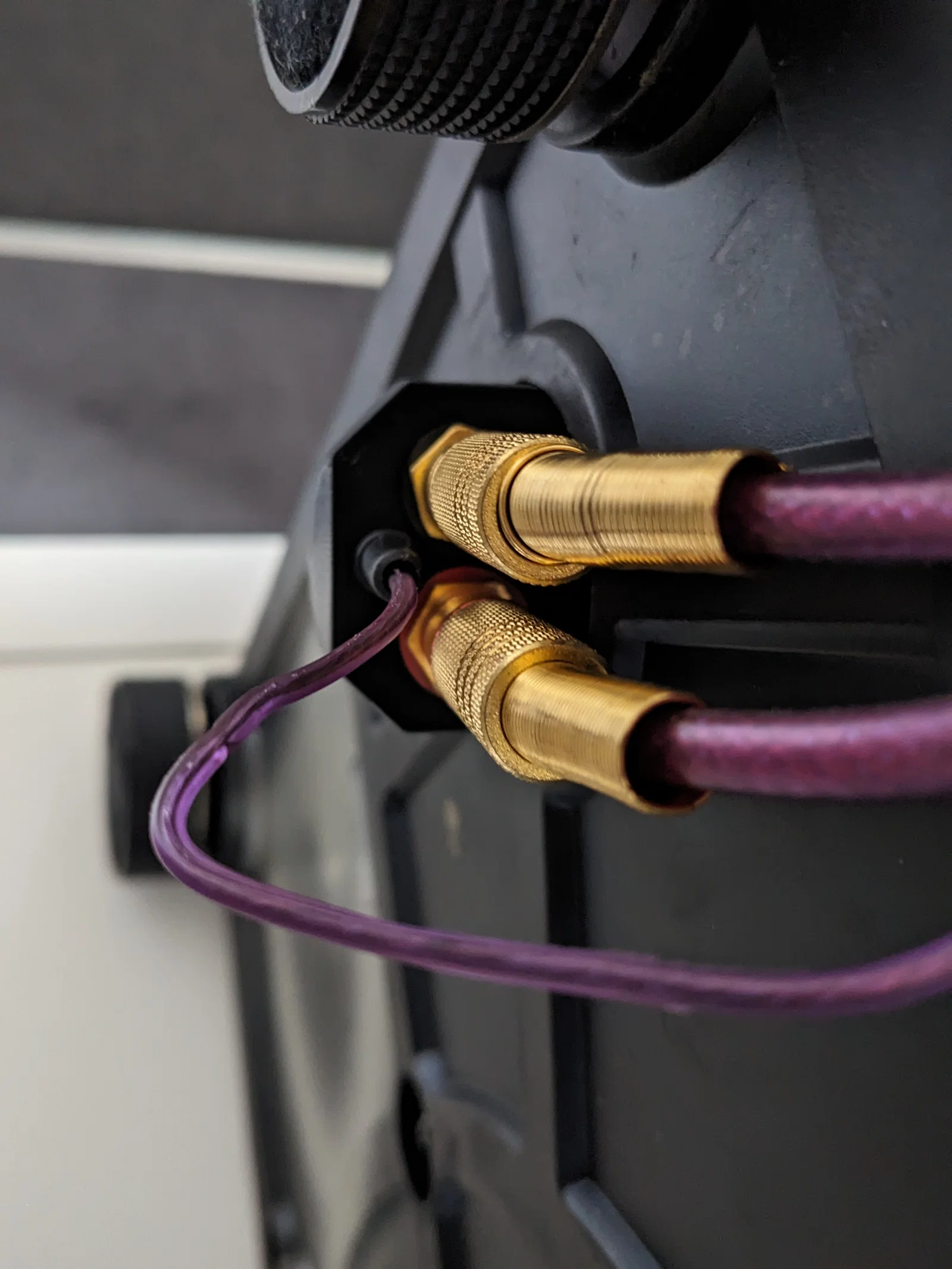

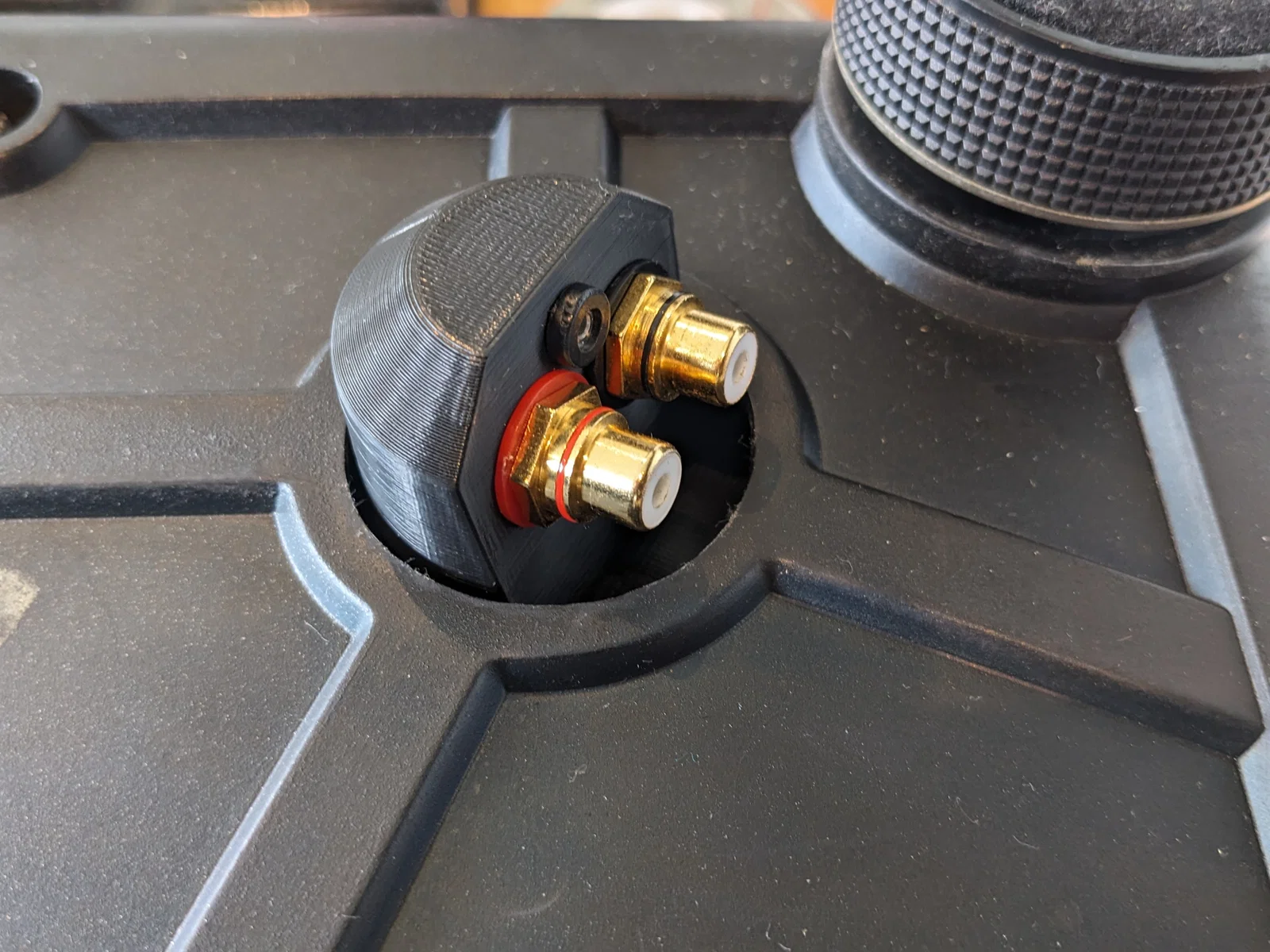

Mod này thêm socket cho nguồn vào và ngõ ra RCA phono. Dây mass (ground) sẽ đi ra qua một socket banana plug 2mm.

In bằng PLA, layer height 0.2mm.

Linh kiện cần có:

Vặn đai ốc ở mặt sau của mấy panel socket có thể hơi khó thao tác, nhưng kiên nhẫn chút là làm được.

Cần có mức độ biết hàn và kiến thức điện ở mức hợp lý. Khuyến nghị đo kiểm bằng multi-meter trước khi ráp lại hết. Khi có gắn cartridge trên tone-arm, bạn nên đo được điện trở khoảng ~600 ohms giữa phần tâm (centre) và vòng ngoài (outer) của RCA. Bạn cũng nên kiểm tra socket ground có nối với chassis của mâm không (thử đo thông mạch/continuity với một con ốc lộ ra hoặc ngay trên tone-arm).

Mình khuyên hàn dây theo màu lên các socket RCA và ground như sau:

  • RCA phải centre: đỏ
  • RCA phải outer: xanh lá
  • RCA trái centre: trắng
  • RCA trái centre: xanh dương
  • Ground: đen

Làm vậy thì chỉ cần canh đúng màu với các dây đi ra từ tone arm là xong.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
975,5 KB
File lớn nhất
594,5 KB
