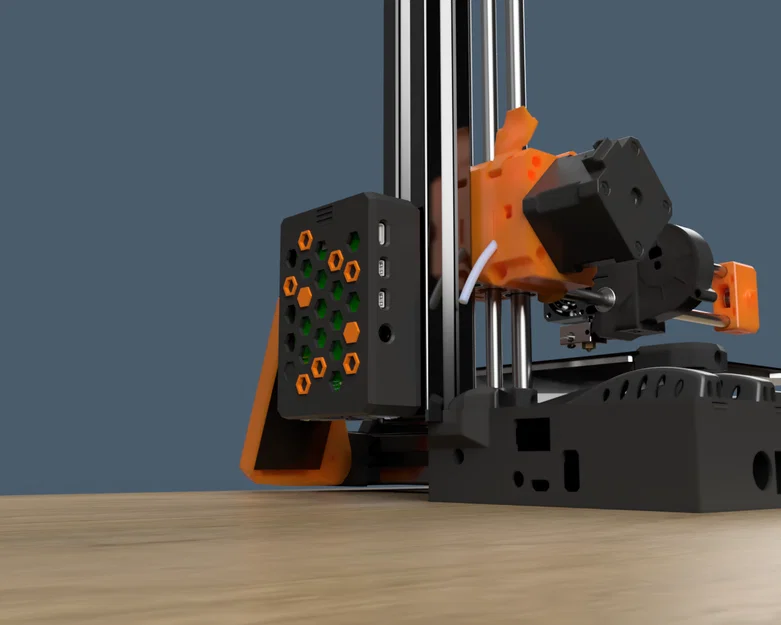

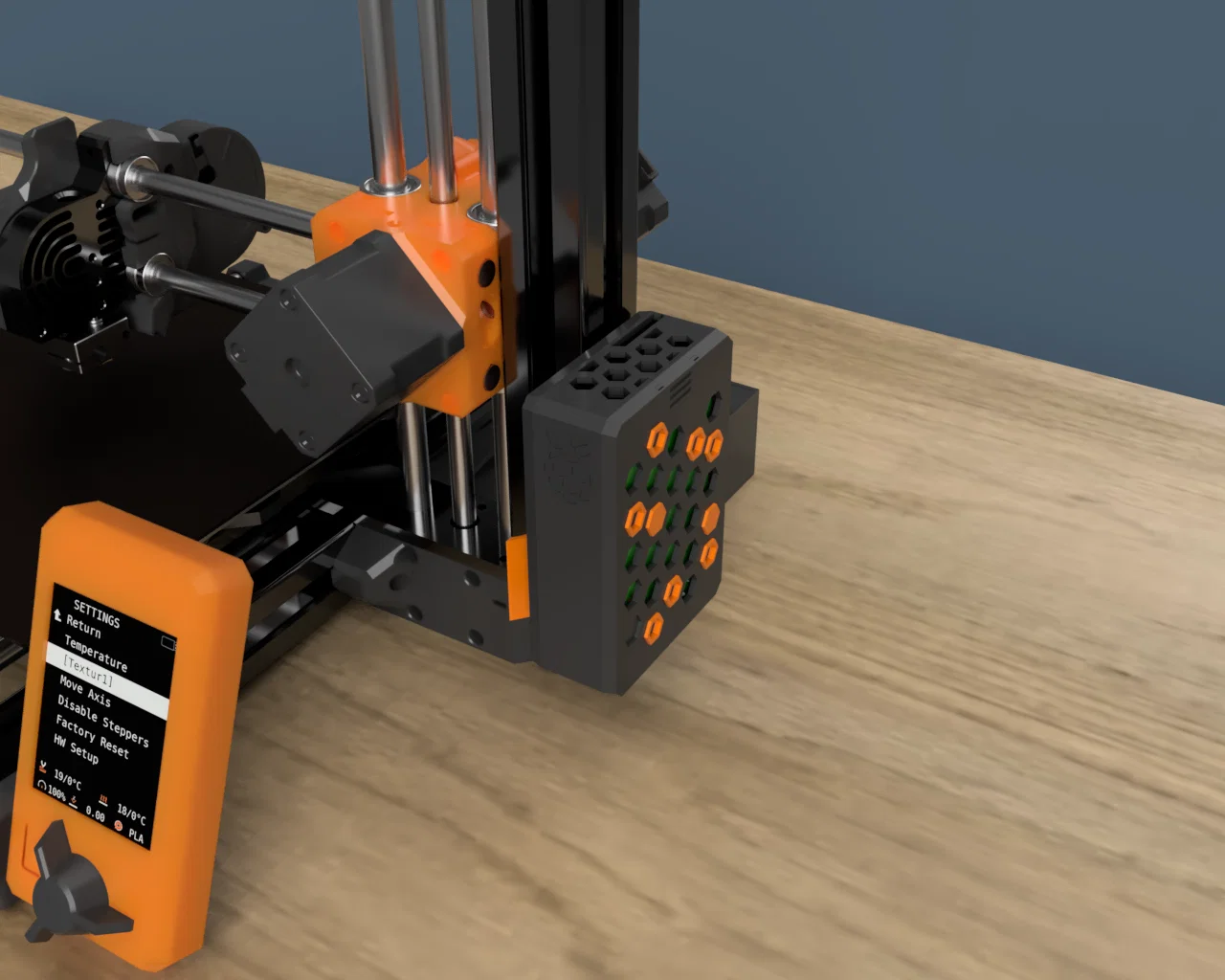

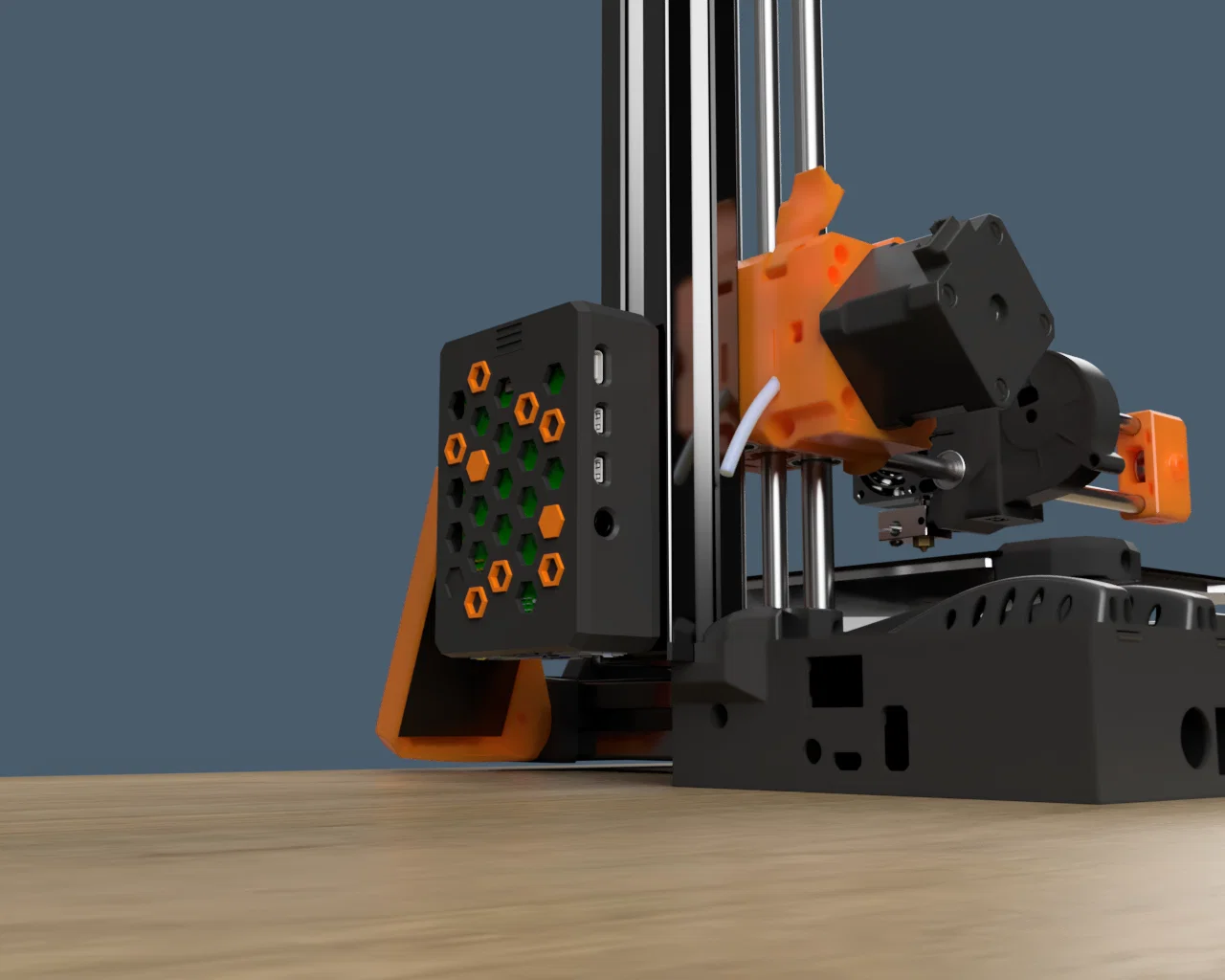

Vỏ & ngàm gắn Raspberry Pi 4 B cho PRUSA MINI (PRUSA MINI Raspberry Pi 4 B case and mount)

Thiết kế cho Prusa MINI/MINI+

Tính năng chính

• Dễ gắn và tháo khỏi thanh nhôm định hình 30x30 ở trục Z của MINI, không cần ốc vít!
• Dễ tiếp cận thẻ SD của Pi, khỏi phải tháo lắp nữa!

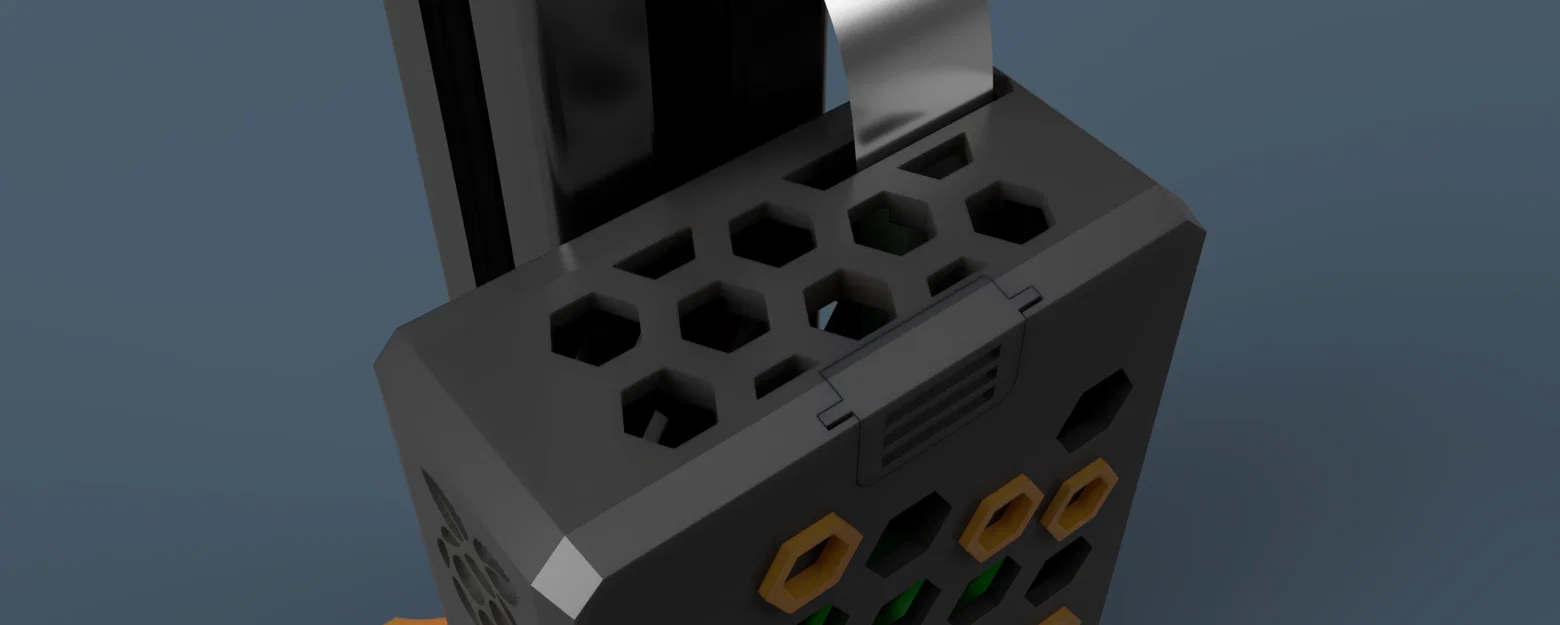

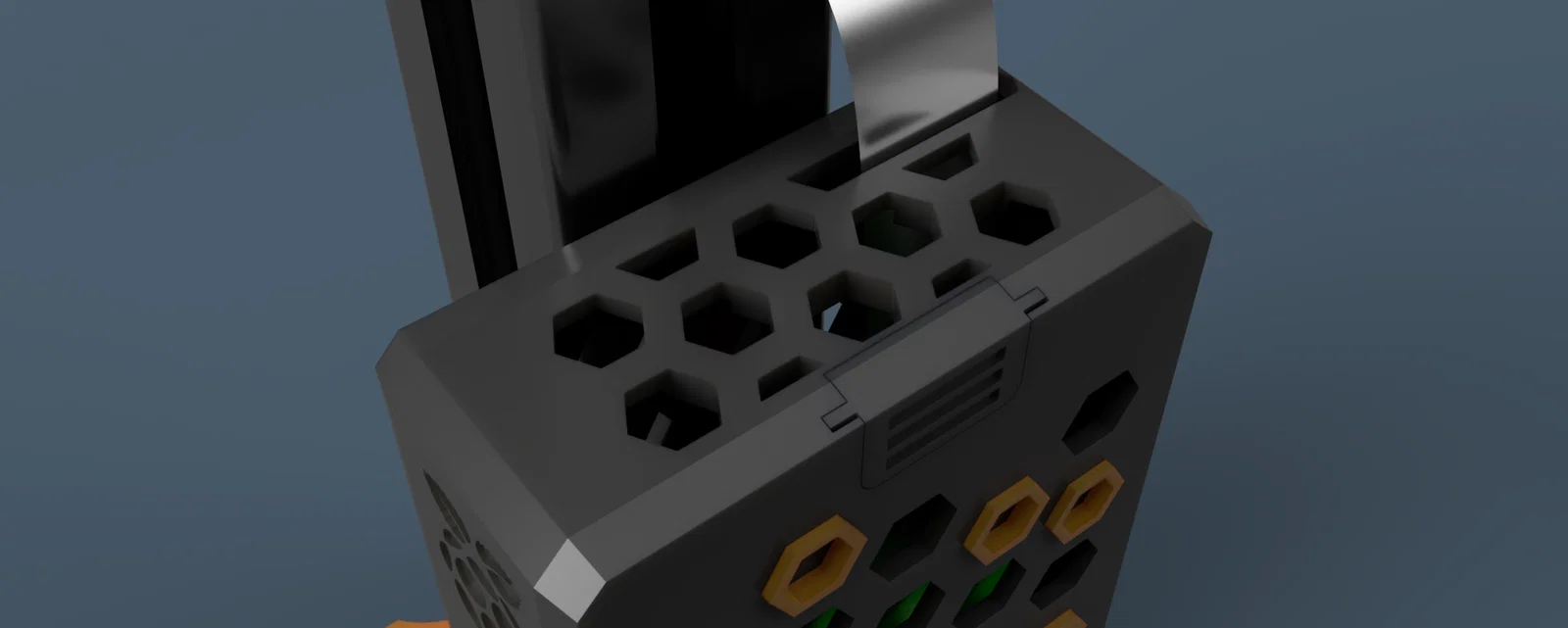

• Nếu bạn có dùng thêm module PiCam, có sẵn phiên bản riêng với lỗ cho cáp dẹt.
• Vỏ Pi được chia làm hai nửa để đặt Pi vào cho dễ và khớp với nhau chuẩn: ghép bằng khớp Snap-fit không hở.

Nếu bạn thích thiết kế này, mong bạn cân nhắc mua cho mình một ly cà phê để ủng hộ mình làm thêm nhiều thiết kế hữu ích khác, như một lời cảm ơn cho rất nhiều thời gian và công sức. Cảm ơn bạn nhiều và chúc in vui!

Cập nhật

13/02/2022: Thiết kế lại T-Slot-Clip để ống PTFE không bị vướng với dây cáp ở bên hông Raspberry Pi (xem hình bên dưới).

In 3D

• Layer height: 0.2 mm;
• Material: PETG (khuyến nghị), PLA;
• Supports: Chỉ cần cho các phần overhang của MicroSD-cover;
• Orientation: model đã được đặt đúng hướng sẵn.

Trong phần Lower-case có một nhịp bridge dày 0.2 mm để tránh các góc của khe thẻ SD bị sụp xuống làm việc lắp MicroSD-cover khó hơn (xem hình bên dưới). Khi in xong, chỉ cần cắt bỏ nó như cắt support.

Lắp ráp

1. Gắn T-Slot-clip vào thanh nhôm định hình;
2. Đặt Pi vào Lower-case và cố định bằng bốn con ốc M2.5x4 mm;
3. Trượt Upper-case vào T-slot-clip;
4. Cầm Lower-case (đã gắn Pi) và ghép vào Upper-case bằng cách ép hai phần lại với nhau;
5. Cài MicroSD-cover vào khe của nó trên Lower-case;
6. Lắp Hexagon hoặc Hexagon-hole vào các rãnh trên Lower-case theo pattern bạn thích (có thể bạn sẽ cần dán keo vào Lower-case tùy độ chính xác của máy in);
7. Vậy là xong, dùng thôi ;-)

Nếu bạn đang tìm một case universal cho RaspberryPi4/Octoprint, mình gợi ý bạn xem thêm thiết kế này:

Mẹo nhanh

• PETG có thể bị stringing nhẹ; để xử lý, bạn chỉ cần dùng bật lửa chống gió hơ qua là các sợi sẽ “biến mất” luôn ;-)
