Cấu trúc kiểm tra kích thước lỗ in 3D chính xác

Cấu trúc kiểm tra lỗ in 3D (Hole test structure)

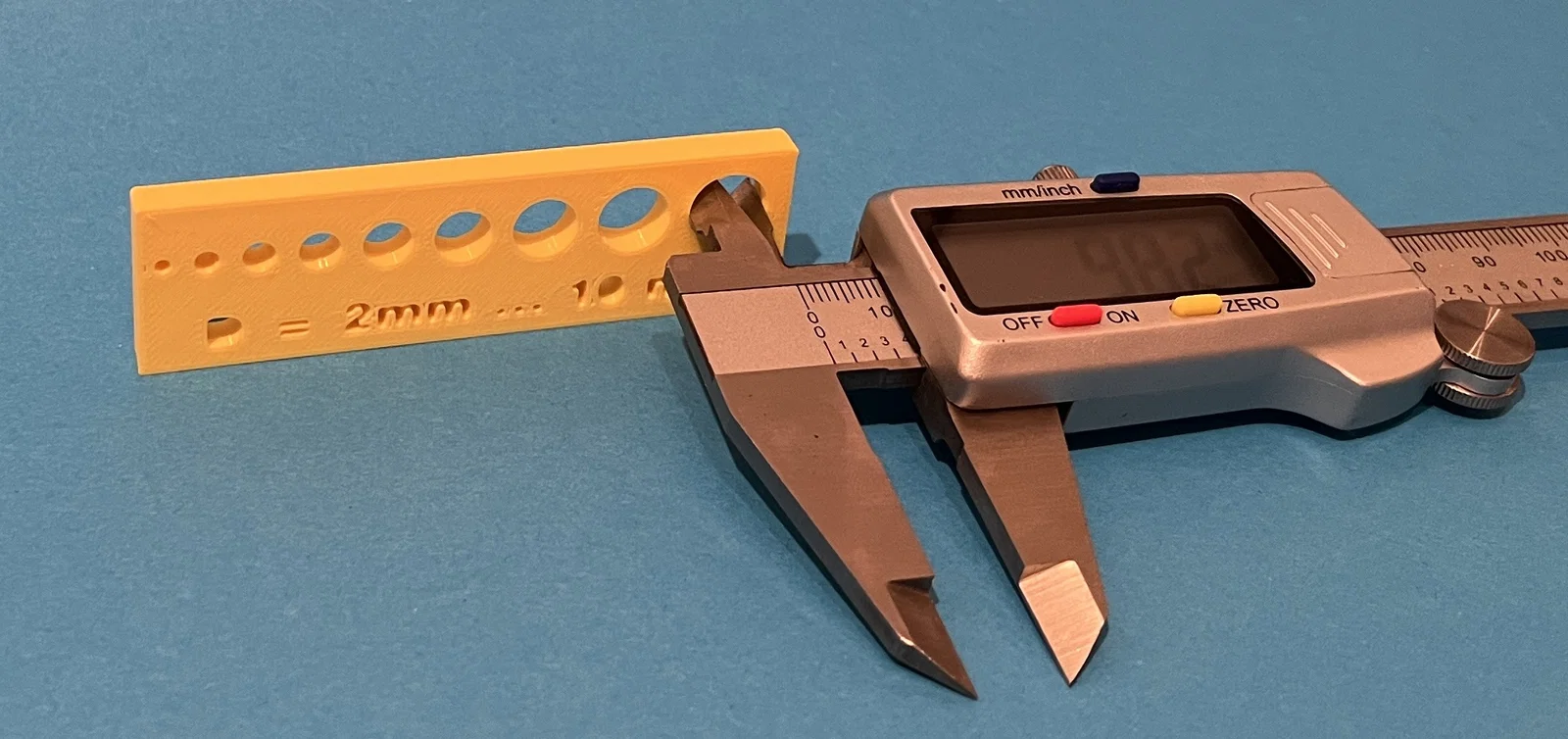

Khi anh em mình bắt đầu làm quen với in 3D, một trong những khó khăn lớn nhất là các lỗ tròn thường không bao giờ đạt được kích thước chính xác như mong muốn trên file thiết kế. Hiện tượng co ngót nhựa hoặc sai số khi in khiến cho việc lắp ráp các bộ phận trở nên khó khăn. Chính vì vậy, mô hình "Hole test structure" này là một công cụ cực kỳ hữu ích để anh em kiểm tra lại độ chính xác của chiếc máy in mà mình đang sở hữu. Bạn chỉ cần in file này ra, sau đó dùng thước kẹp để đo lại kích thước thực tế của từng lỗ. Nhờ vào kết quả này, bạn sẽ dễ dàng điều chỉnh thông số "Horizontal Expansion" trong phần mềm slicer như Cura hoặc PrusaSlicer để có được bản in hoàn hảo nhất.

Việc sử dụng mẫu kiểm tra này giúp anh em tiết kiệm được rất nhiều thời gian và nhựa in trong những dự án lớn. Thay vì in cả một mô hình phức tạp rồi mới phát hiện lỗ lắp ốc bị nhỏ quá hay rộng quá, bạn chỉ cần một lượt in thử với mẫu này là đã nắm rõ được đặc tính in của máy. Mẫu này hỗ trợ kiểm tra các lỗ có đường kính từ 2mm đến 10mm, đây là dải kích thước thông dụng nhất trong hầu hết các thiết kế linh kiện lắp ghép. Cách dùng rất đơn giản: in mẫu ra, sau đó kiểm tra độ lệch giữa kích thước in thực tế và thông số được khắc trên thanh nhựa. Qua đó, bạn sẽ biết được máy mình có đang bị in thiếu hay dư nhựa ở các vị trí lỗ tròn hay không.

• Dải đo đa dạng: Mẫu cung cấp sẵn các lỗ từ 2mm đến 10mm, giúp bao quát hầu hết các nhu cầu lắp ốc vít thông dụng.
• Tối ưu hóa slicer: Giúp bạn tìm ra thông số bù trừ (Tolerance) hoàn hảo để đạt được độ chính xác cao cho các sản phẩm sau này.
• Tips khi in: Nên in với độ phân giải lớp in (layer height) từ 0.16mm đến 0.2mm để đảm bảo bề mặt lỗ tròn mịn và chính xác nhất.
• Chất liệu gợi ý: Có thể sử dụng PLA hoặc PETG. Đối với PETG, hãy lưu ý vì nhựa này thường có độ co ngót khác với PLA, cần kiểm tra kỹ hơn.
• Độ bền cao: Mẫu in nhỏ gọn, không tốn nhiều nhựa, có thể tái sử dụng nhiều lần mỗi khi bạn thay đổi loại nhựa in mới.
• Độ chính xác: Luôn sử dụng thước kẹp (caliper) thay vì thước dây để đo đạc nhằm đạt kết quả chính xác đến từng milimet.

Tổng kết lại, đây là một phụ kiện kiểm tra thiết yếu mà bất kỳ người chơi in 3D nào cũng nên có trong bộ sưu tập. Nó không chỉ giúp bạn hiểu rõ máy in của mình hơn mà còn là chìa khóa để tạo ra những bản lắp ráp hoàn chỉnh và chuyên nghiệp nhất.
