Khối gắn cho siding vinyl để lắp chuông cửa

Chuông cửa Ubiquiti G4 mới của tôi lớn hơn đáng kể so với mẫu cũ mà nó thay thế, vì vậy cần một tấm gắn mới. Tôi muốn một tấm gắn đơn giản cho phép tôi đặt chuông cửa một cách tối ưu. Nhà tôi có ván nhựa vinyl với độ lộ 4.5", vì vậy tôi đã tạo ra mẫu này để cung cấp một nền tảng phẳng đơn giản. Lưu ý rằng tôi cố tình bao gồm một đường cong nhẹ ở hai bên để vừa khít với ván nhựa.

Vì nó bao phủ hai hàng ván nhựa, nên chiều dài gần 9" (223 mm), vì vậy bạn sẽ cần một giường in lớn hơn để in phẳng. Tệp 3MF mà tôi đính kèm in các lớp đầu tiên ở độ dày .3mm rồi chuyển sang .1 để tối ưu cho các cạnh cong và góc cạnh.

Vì tôi muốn có sự linh hoạt tối đa, tôi đã không đặt các lỗ từ tấm gắn chuông cửa. Những lỗ này rất dễ thêm vào với các khối âm trong eSlicer, tất nhiên, hoặc chỉ cần khoan như tôi đã làm.

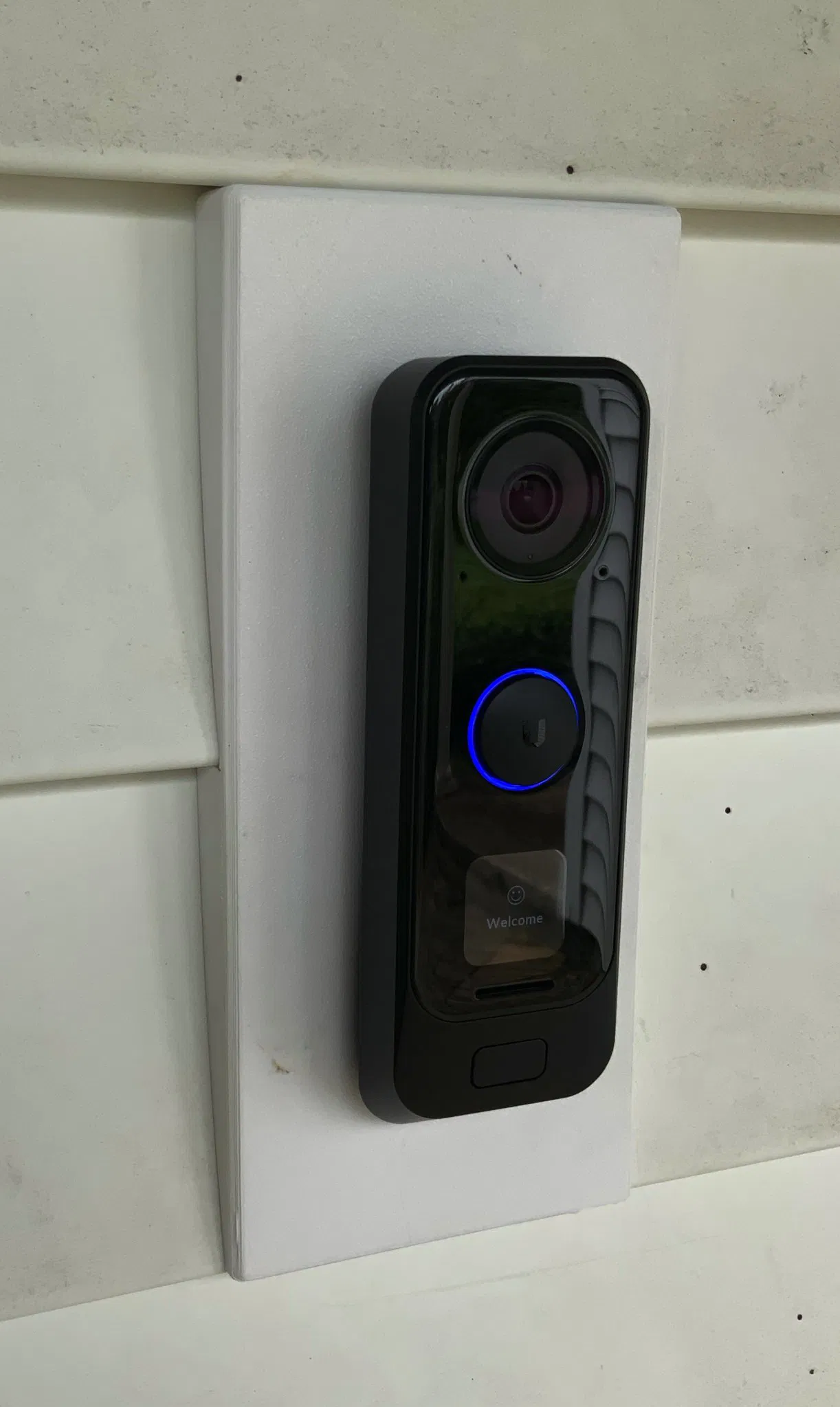

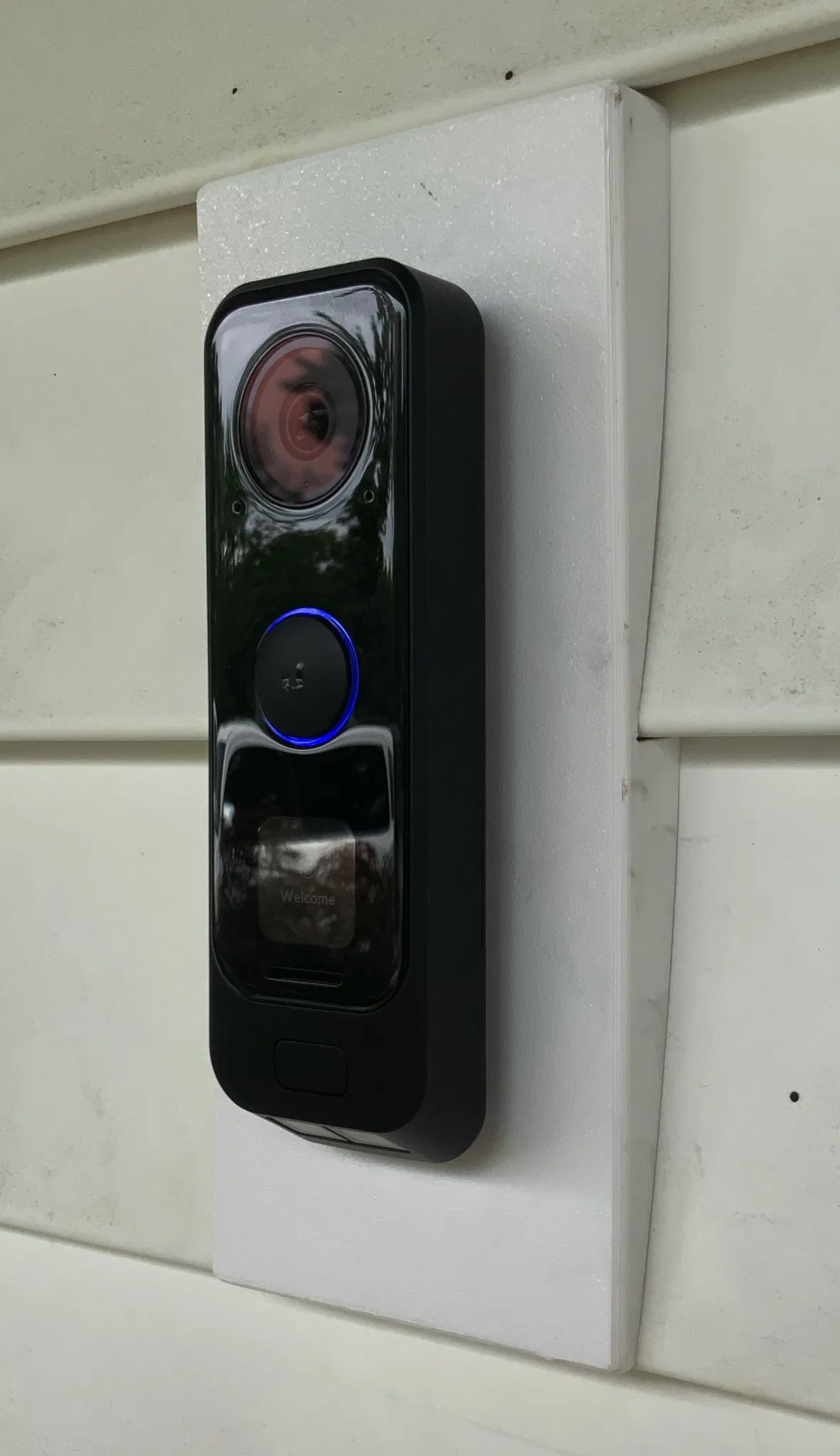

Các hình ảnh đính kèm cho thấy sản phẩm cuối cùng được lắp đặt trên ngôi nhà [rất bẩn] của tôi. Tôi đã in bằng Prusament PETG vì nó hoàn toàn được bao phủ và không tiếp xúc trực tiếp với tia UV hoặc thời tiết, nhưng kết quả của bạn có thể khác.
