PiSCSI Slim Case – Vỏ PiSCSI & Raspberry Pi 4 phong cách Snow White

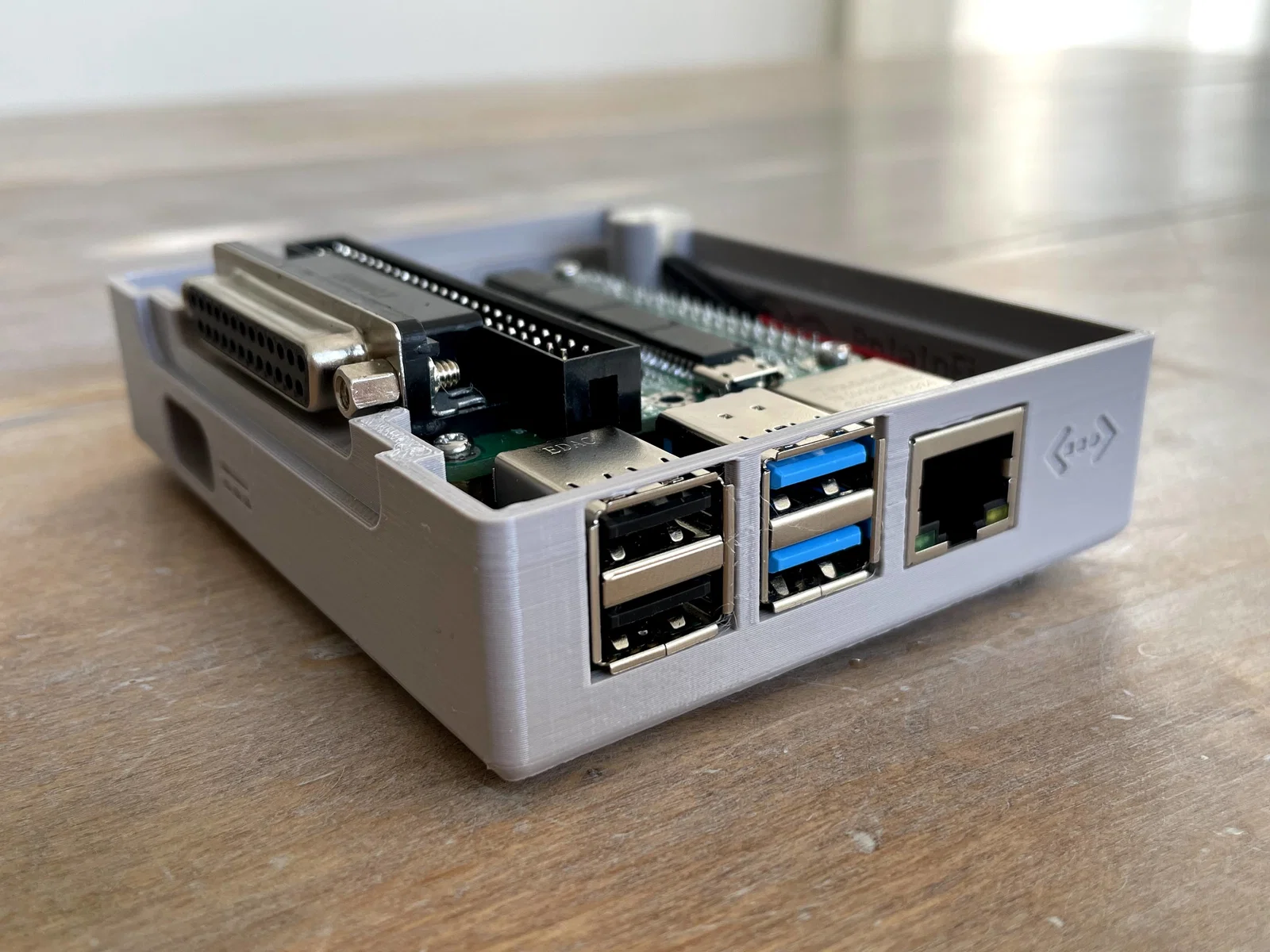

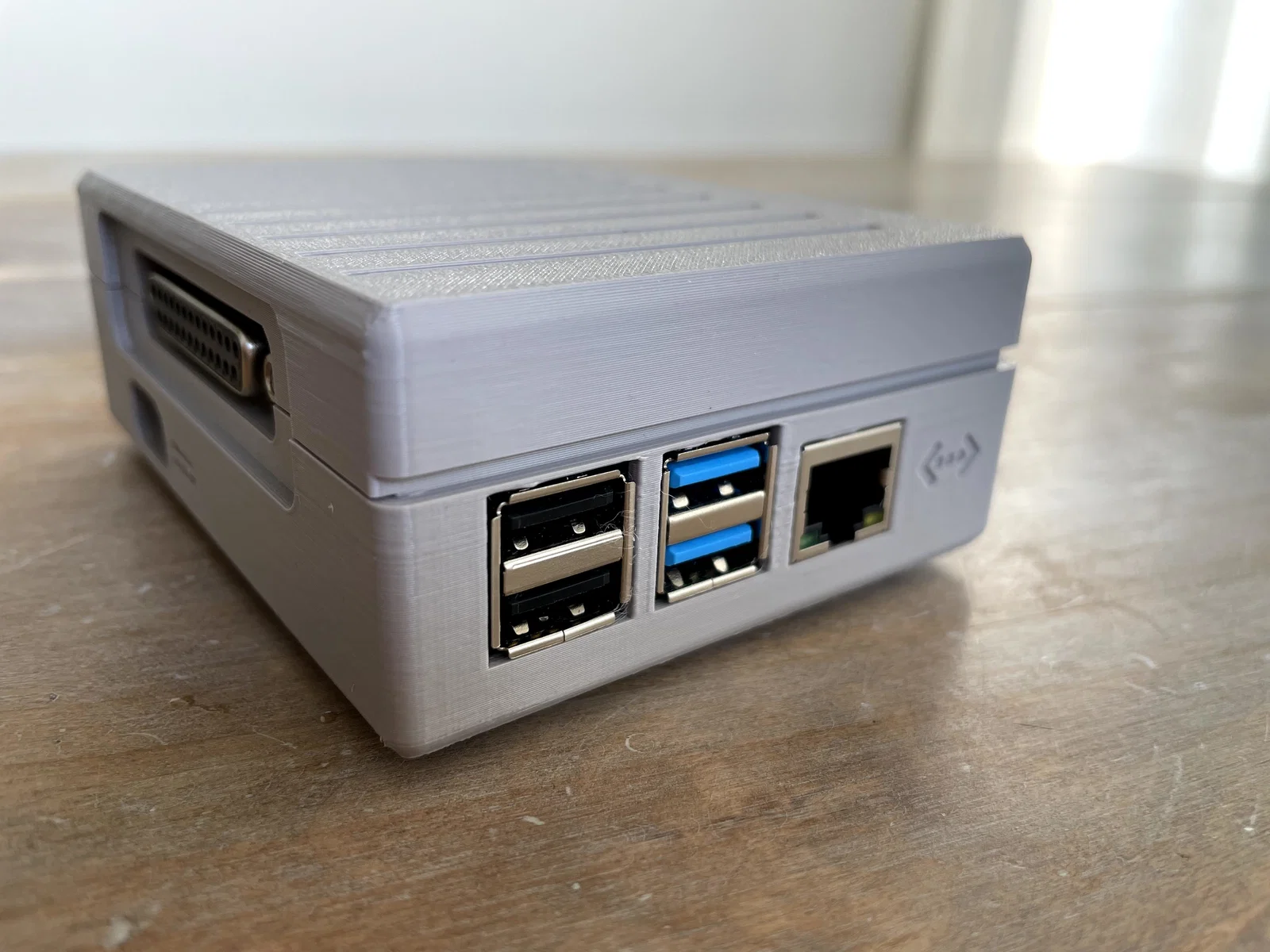

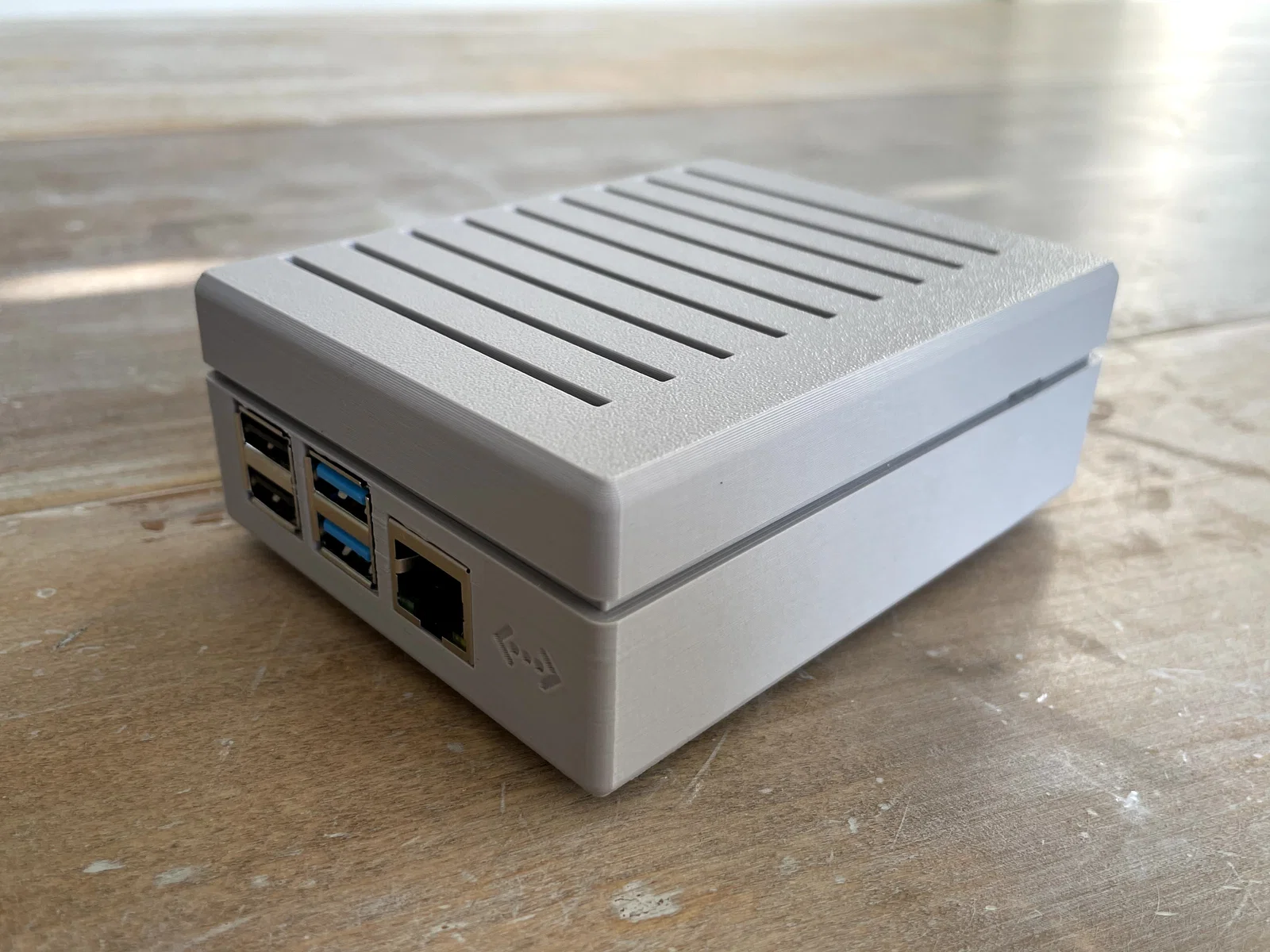

PiSCSI Slim Case bảo vệ Raspberry Pi 4 và PiSCSI của bạn (trước đây gọi là RaSCSI), giúp dàn máy vintage gọn gàng hơn và nhìn “hợp gu” khi để cạnh các máy Apple Macintosh theo phong cách “Snow White” (như Macintosh SE/30). Các khe thoát gió hỗ trợ tản nhiệt thụ động. Vỏ vẫn chừa đầy đủ đường truy cập tới cổng Ethernet của Raspberry Pi 4 (để giả lập Ethernet adapter), các cổng USB-A, cổng USB-C cấp nguồn và khe thẻ MicroSD.

Các mẫu vỏ

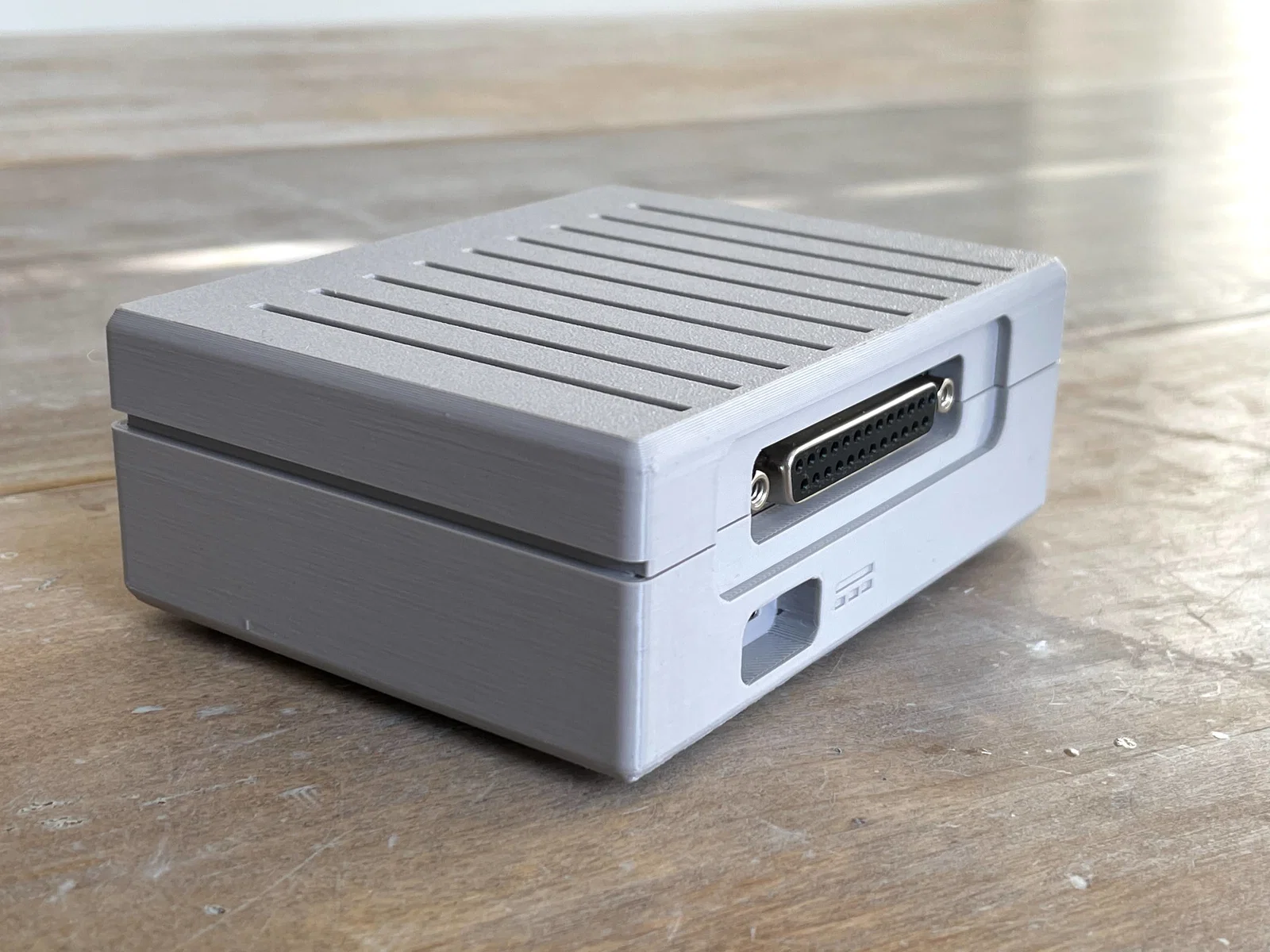

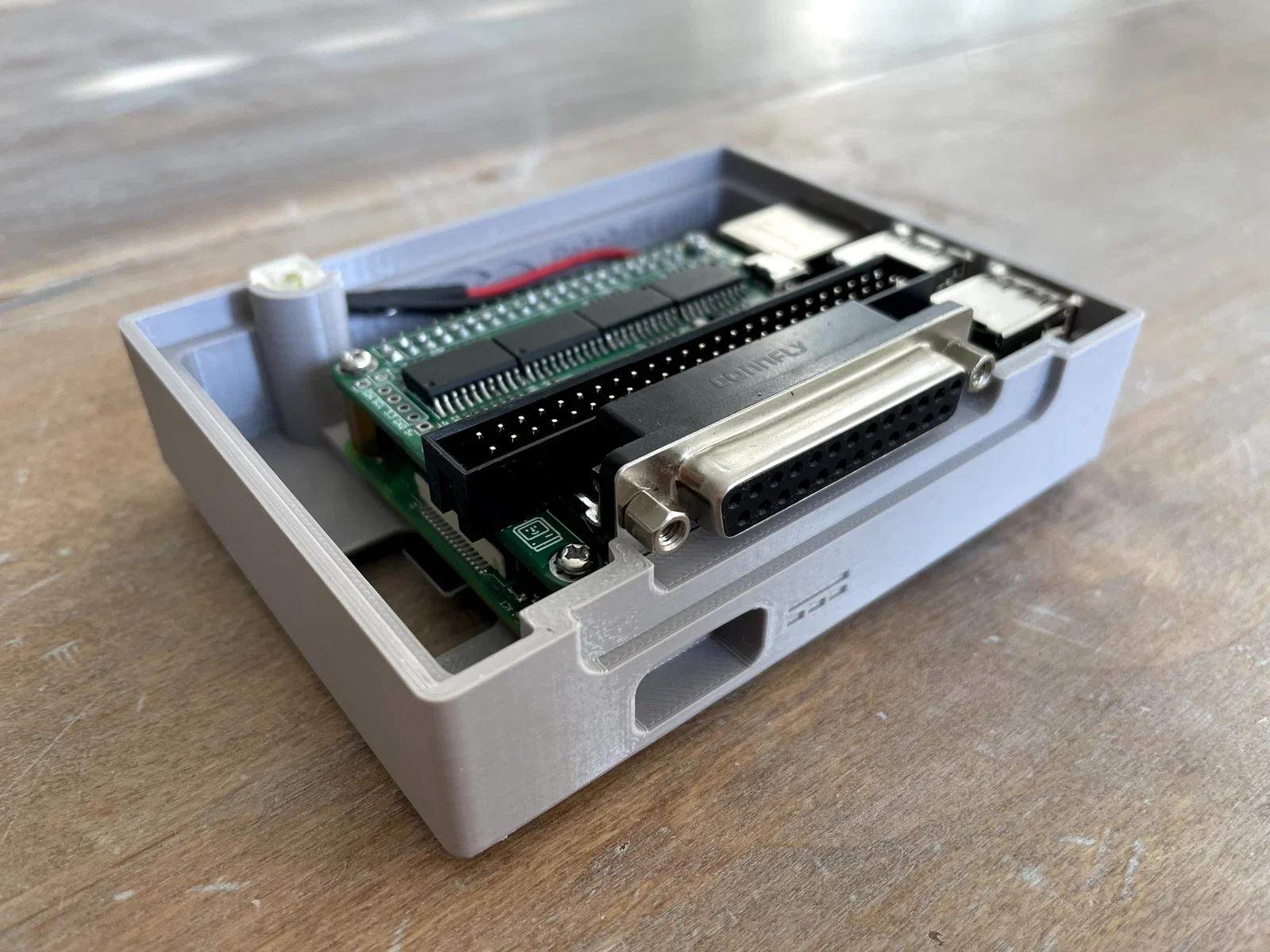

Bản “Slim” có chỗ cho một cổng DB-25 duy nhất trên PiSCSI. Nhưng nếu bạn cần gắn thêm PiSCSI Expansion Board lên RaSCSI để có hai cổng DB-25, bạn nên xem PiSCSI Pro Case.

• PiSCSI Mini Case: Raspberry Pi Zero và hai cổng DB-25
• PiSCSI Slim Case: Raspberry Pi 4 và một cổng DB-25
• PiSCSI Pro Case: Raspberry Pi 4 và hai cổng DB-25

Tính năng

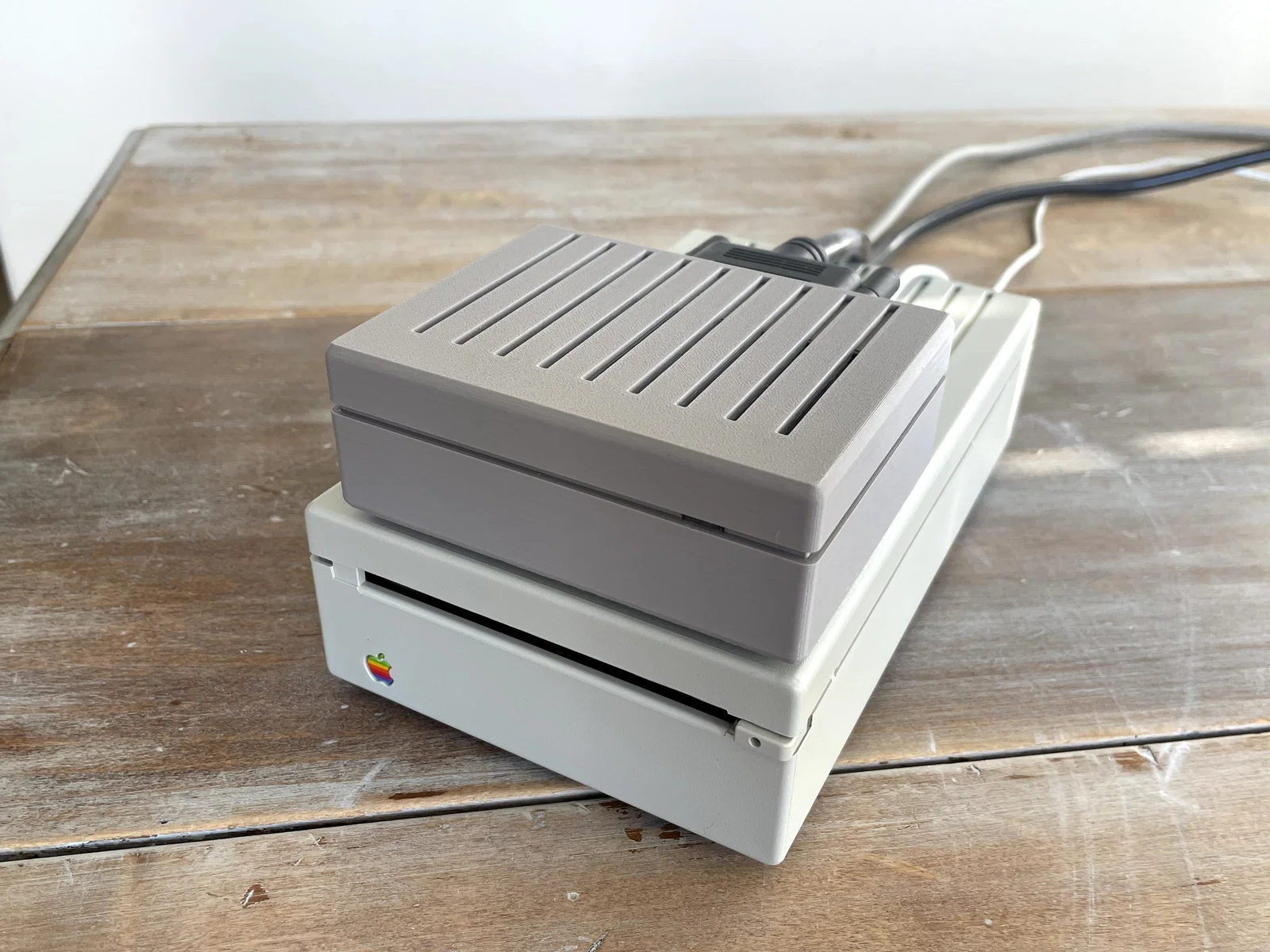

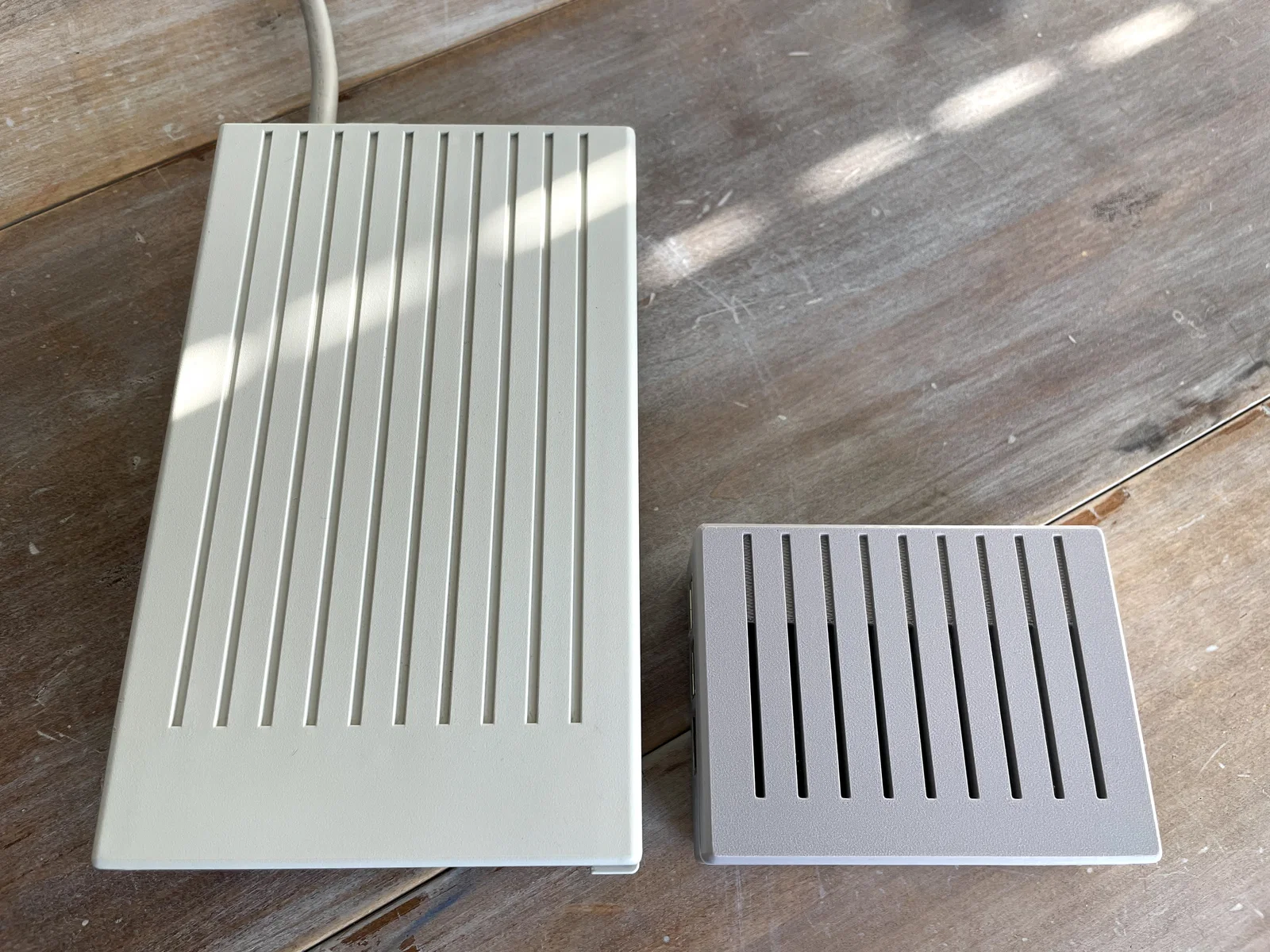

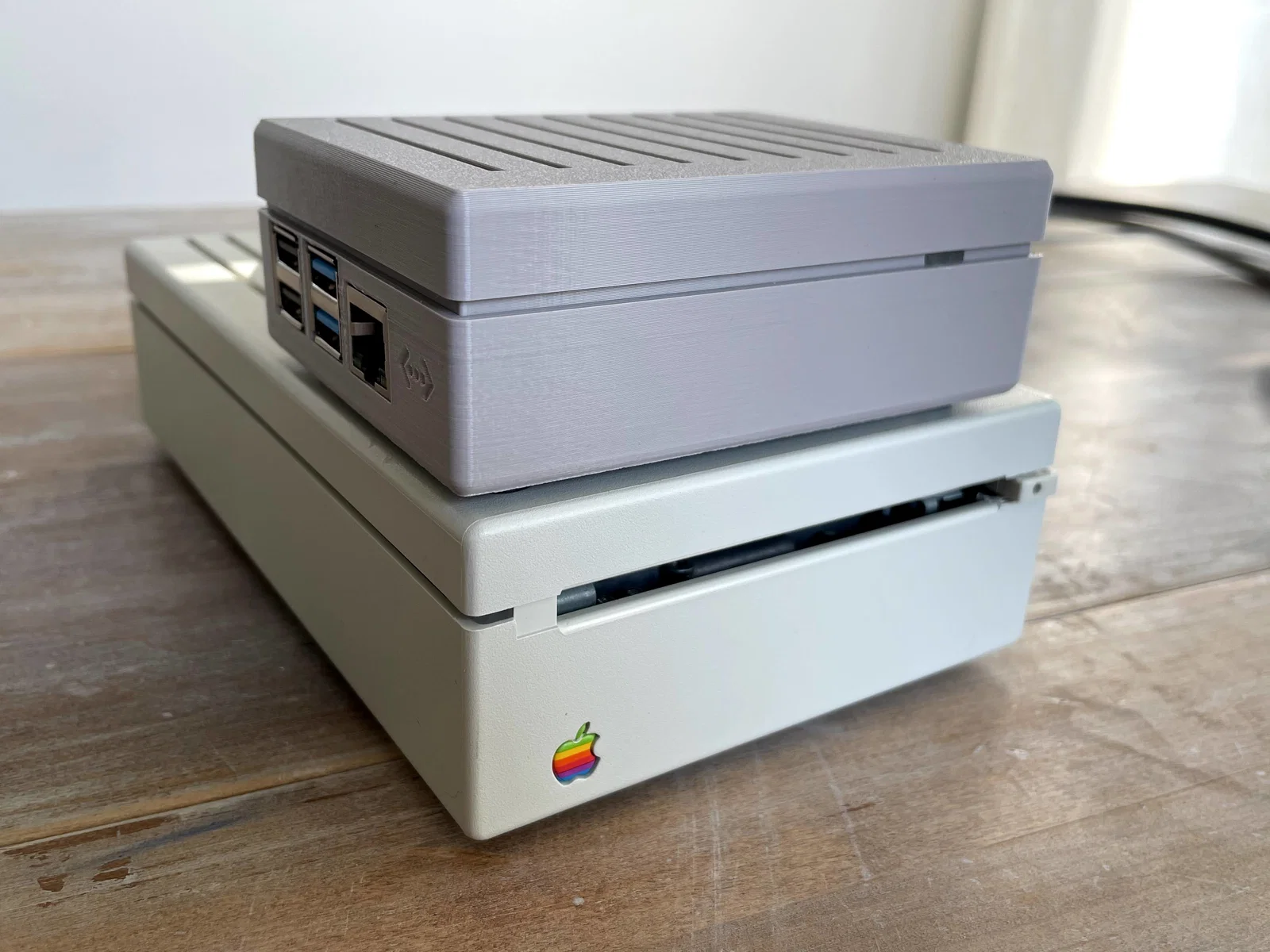

• Ngôn ngữ thiết kế “Snow White”, nhìn rất đẹp khi xếp chung với ổ SuperDrive gắn ngoài (trong hình), với Apple HD 20SC, hoặc đơn giản là để cạnh Macintosh SE, SE/30, hay dòng LC-series
• Có chỗ gắn chân cao su

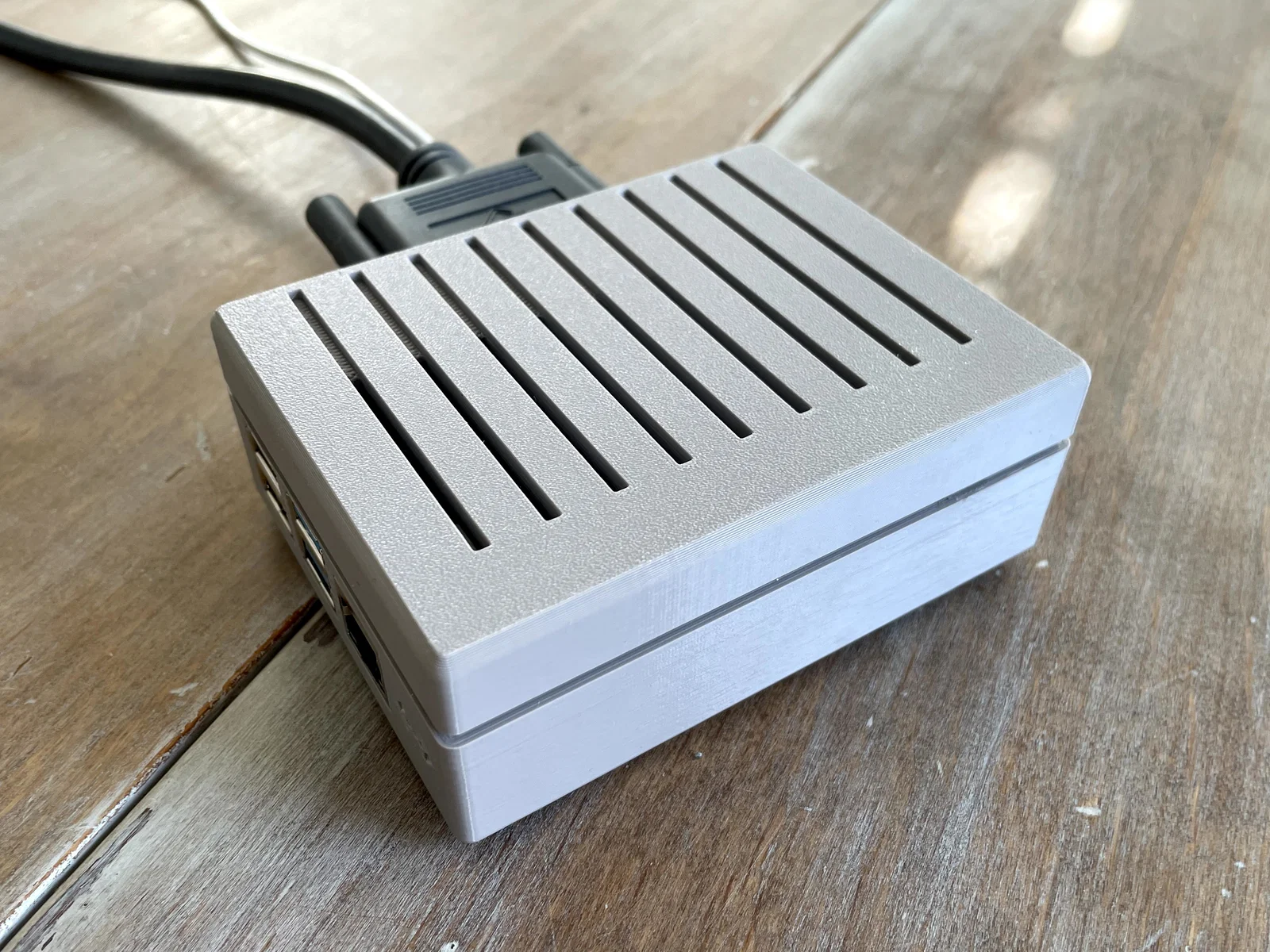

• Khe tản nhiệt thụ động

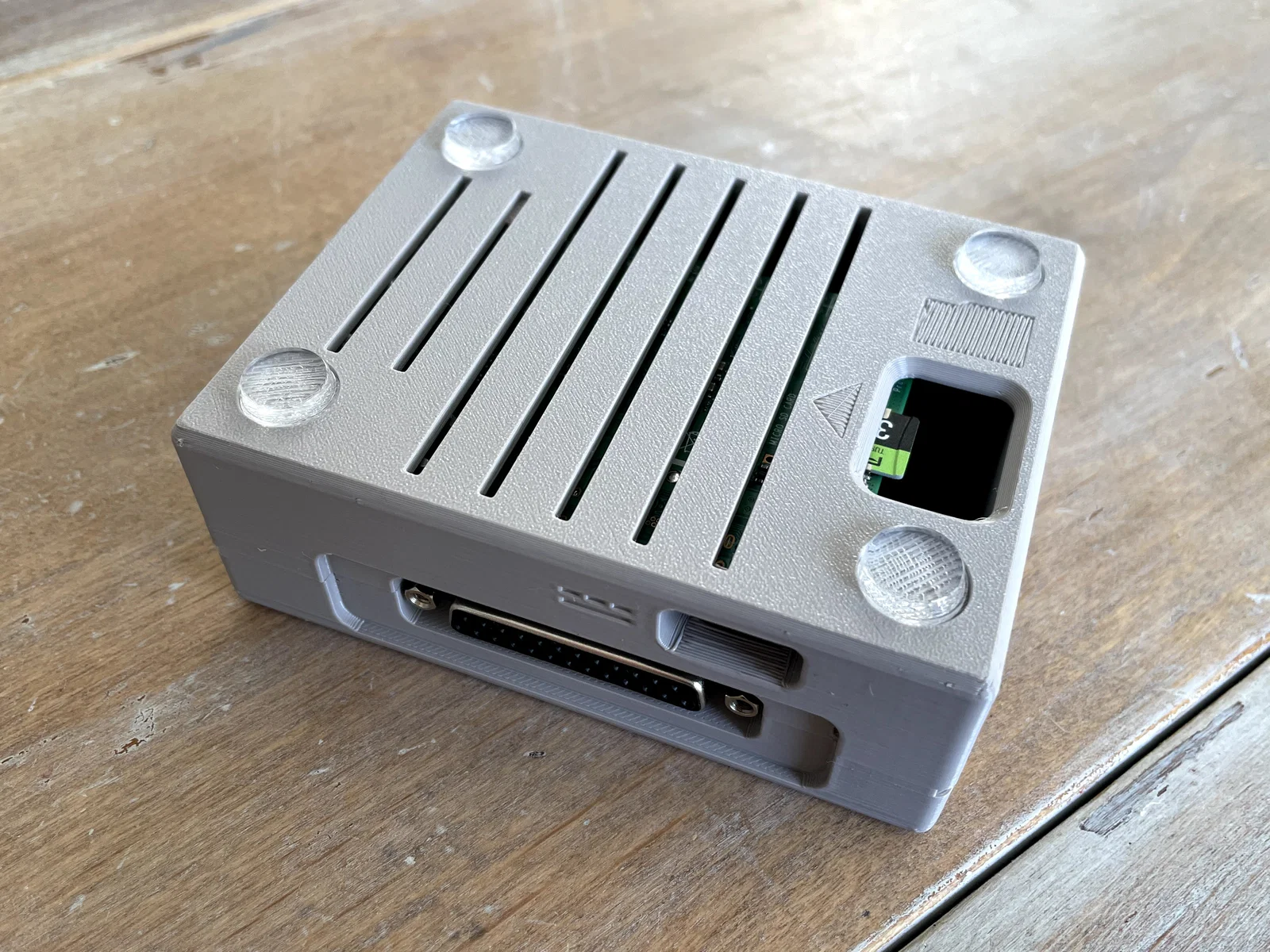

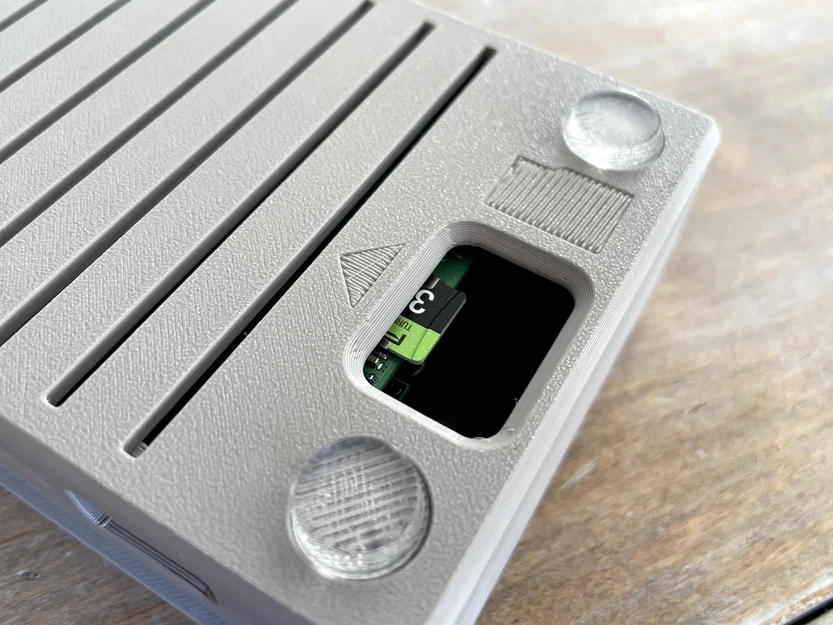

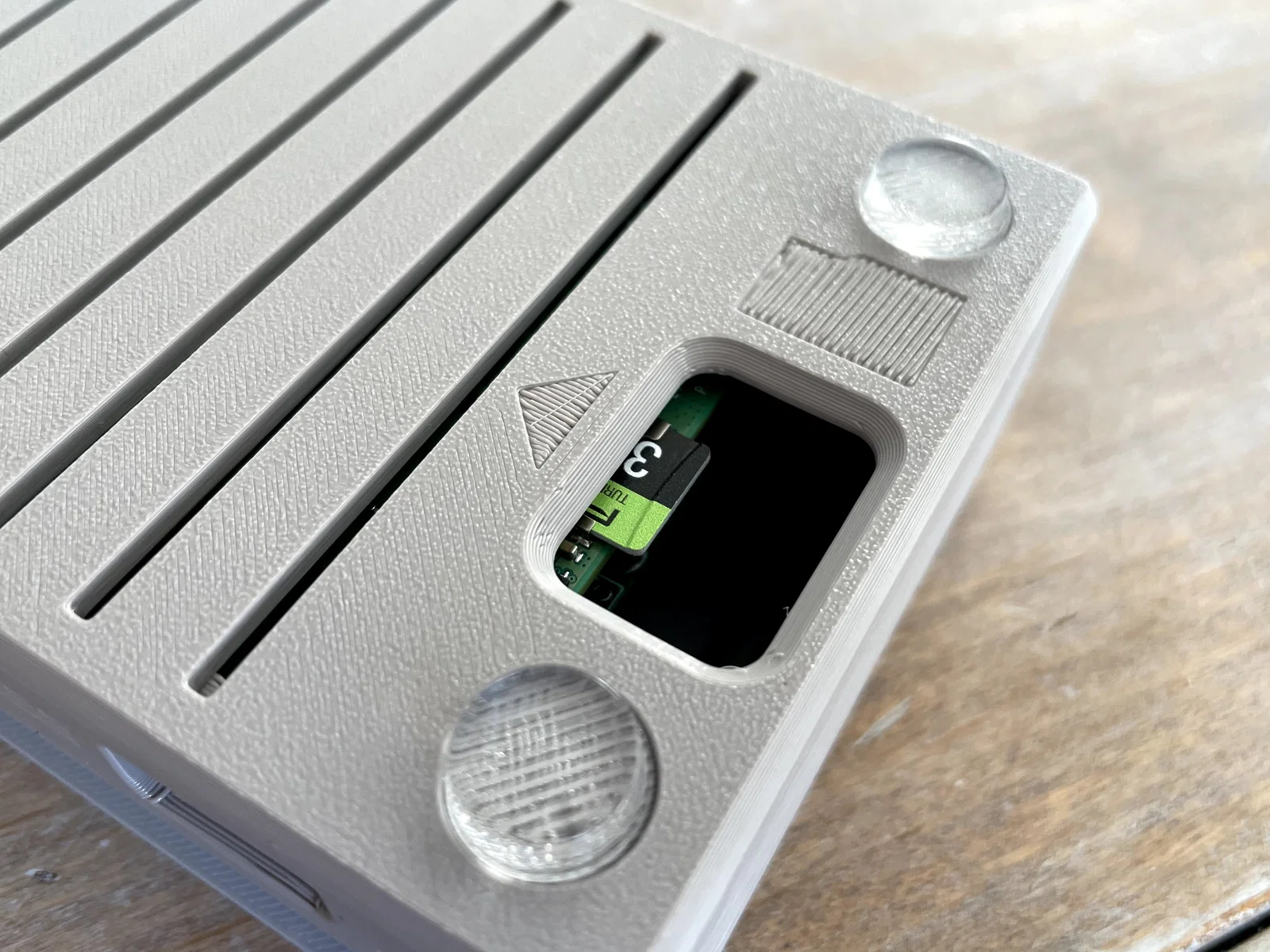

• Dễ thao tác khe thẻ MicroSD trên Raspberry Pi 4

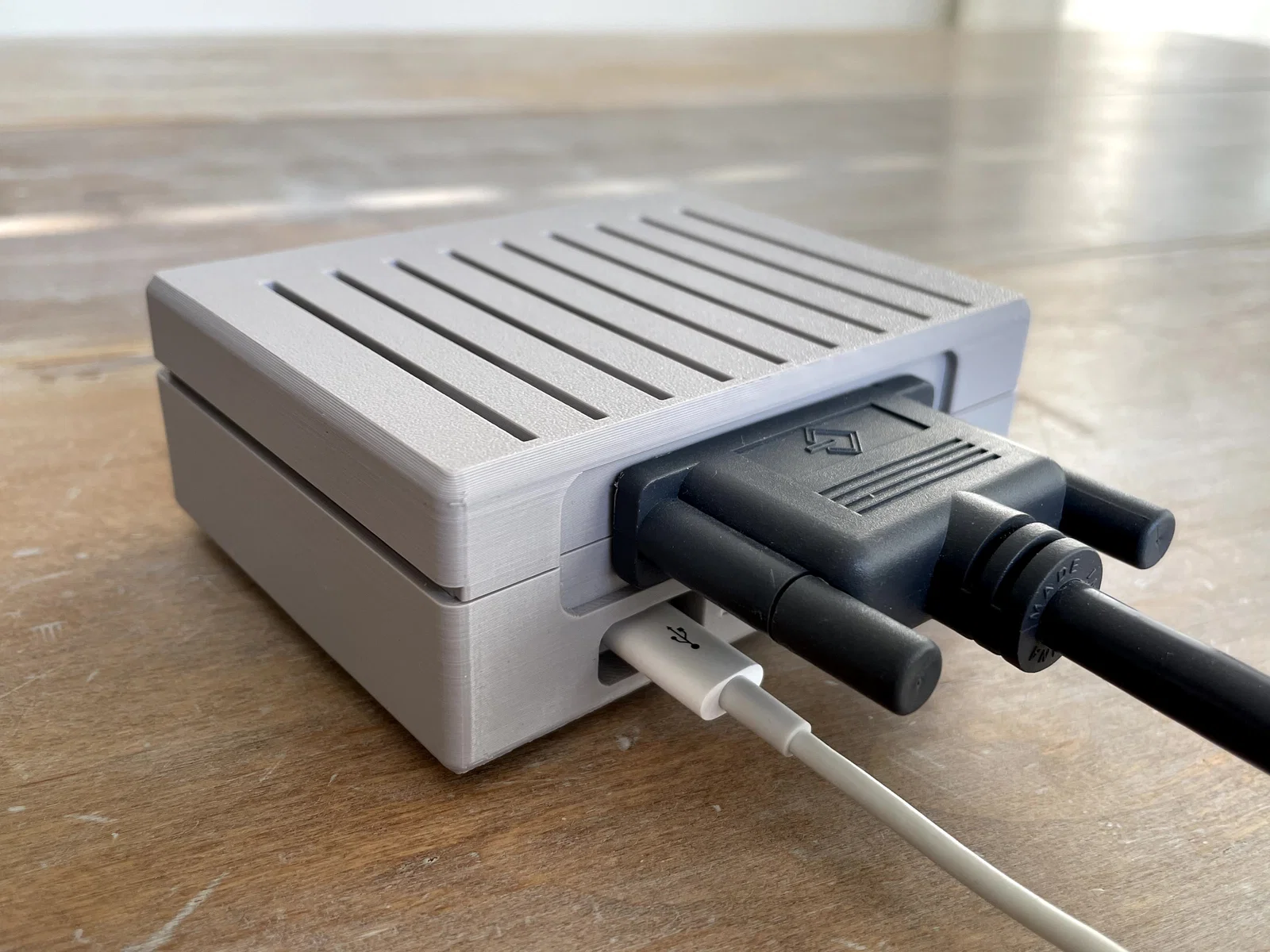

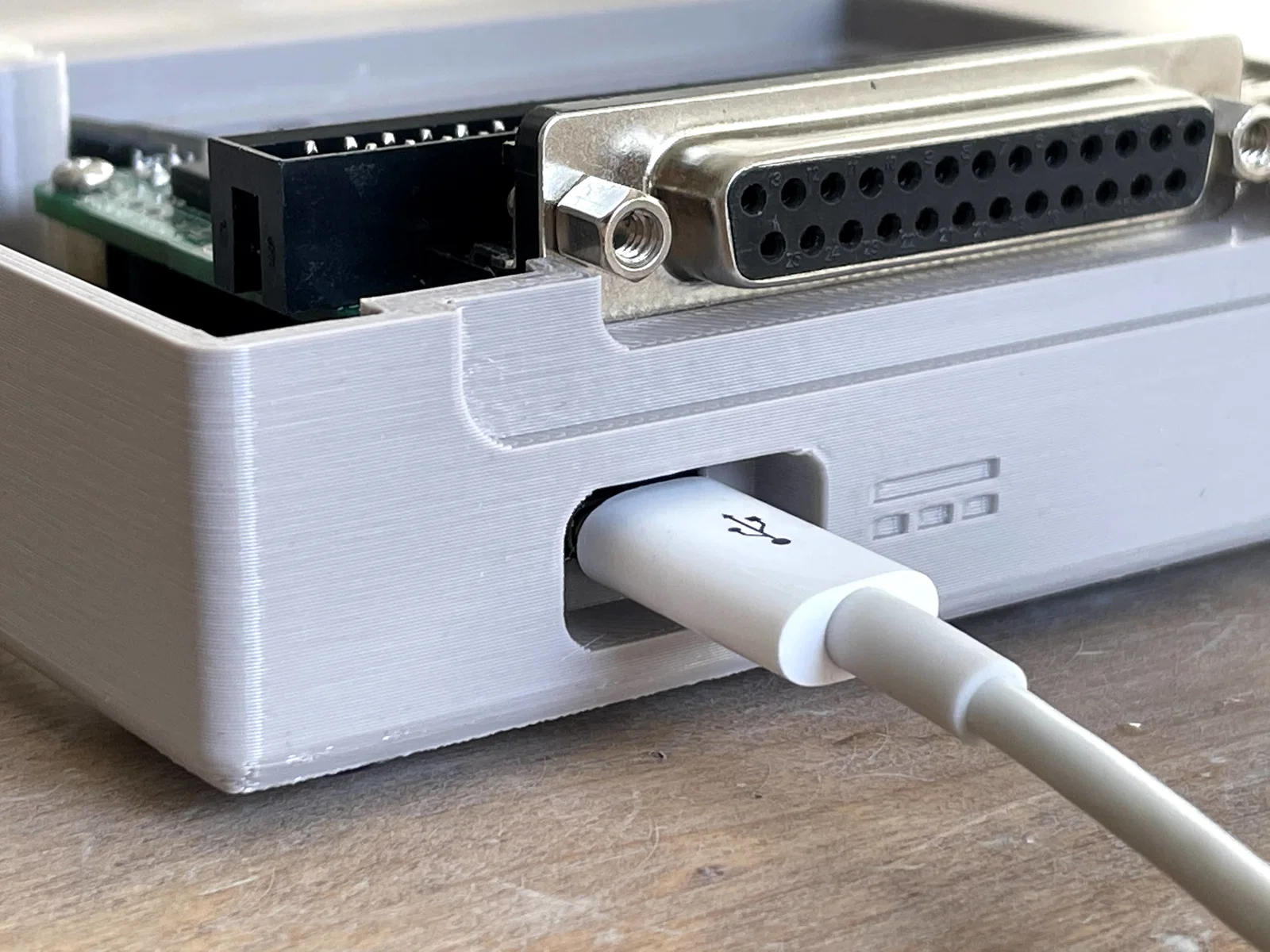

• Lõm cổng USB-C lớn, hầu như dây USB-C nào cũng cắm vừa

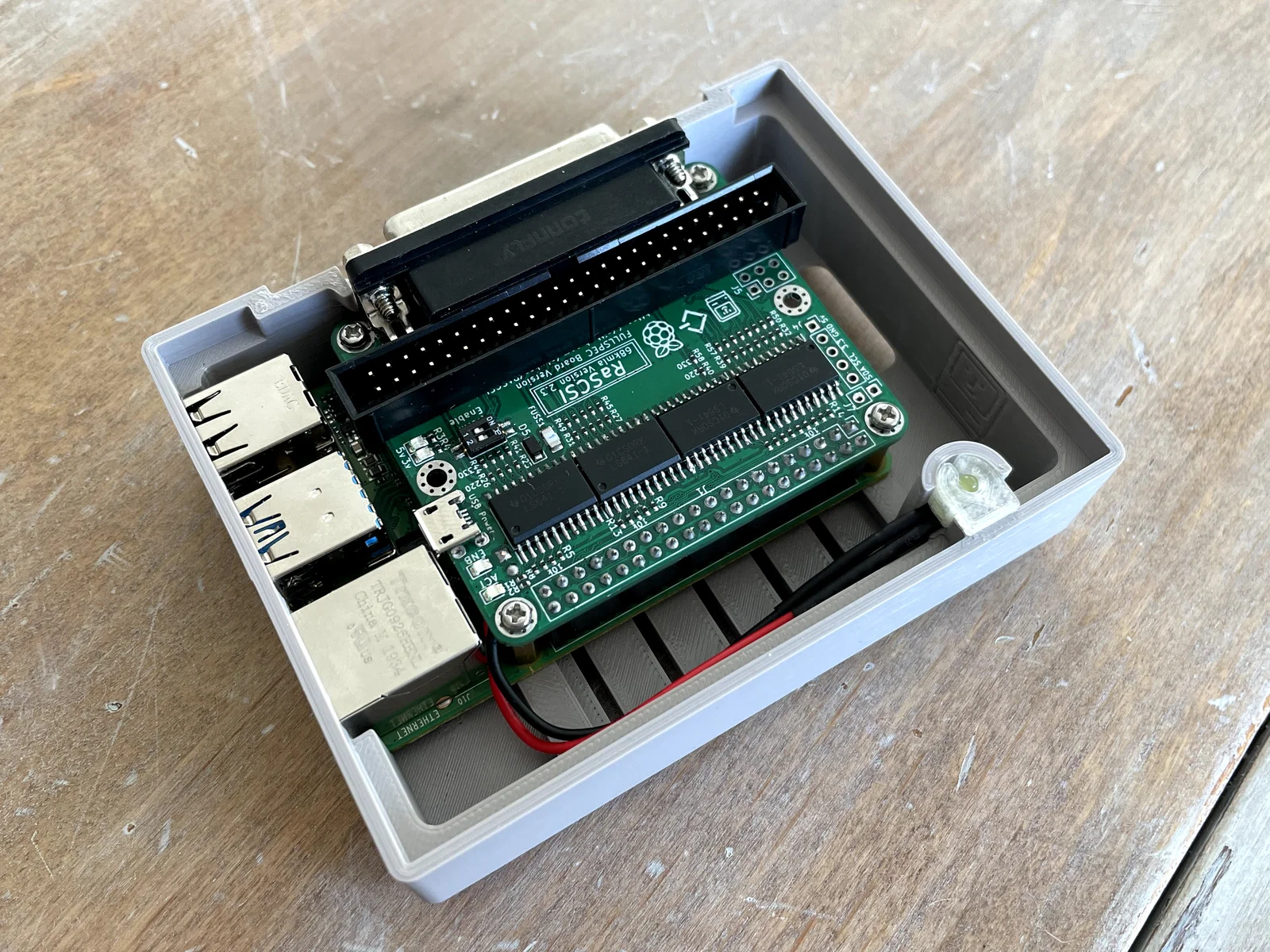

• Có “light pipe” cho LED 3mm, có thể đấu vào RaSCSI để chớp đèn khi có hoạt động

Linh kiện

Để lắp hoàn chỉnh cái vỏ này, bạn sẽ cần vài món sau.

• Trụ đồng 11mm và vít M2
• Chân cao su ½ inch
• LED 3mm
  • LED đỏ
  • LED màu amber

Liên kết

• PiSCSI Macintosh Edition trên Tindie
• PiSCSI trên Github

Ghi chú phát hành

v1

• Phát hành lần đầu

v2 (2024-04-01)

• Không thay đổi gì trong các mẫu model
• Gỡ các model 1.0 (không còn cần thiết nữa)
• Cập nhật license từ non-commercial/no derivatives sang license thoáng hơn
• Tải lên file .F3D và .STEP
