Ngàm gắn SCSI2SD cho Macintosh (Macintosh SCSI2SD Bracket)

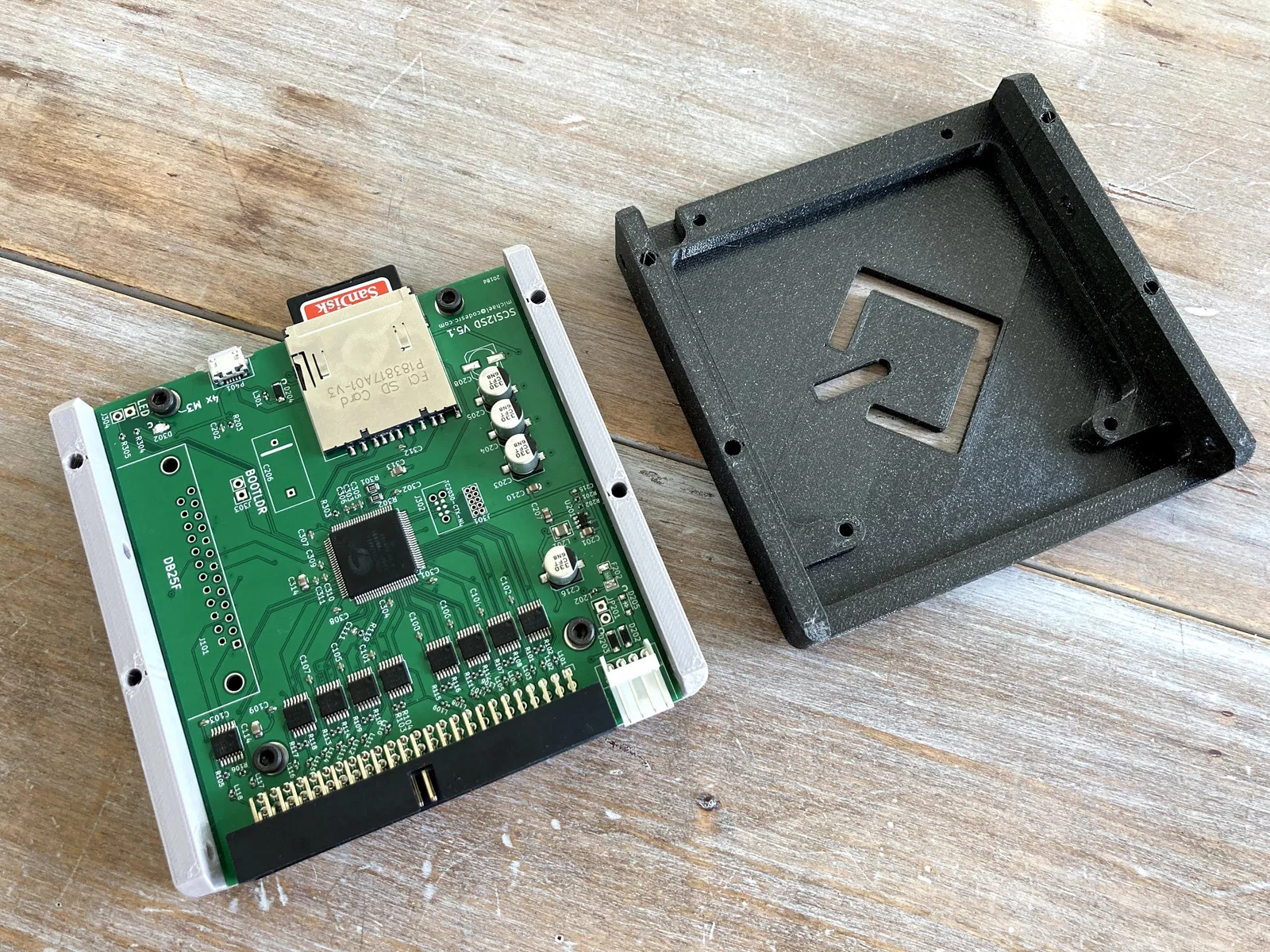

Ngàm (bracket) in 3D này được thiết kế để gắn một SCSI2SD vào khay ổ cứng 3.5" trên các máy Macintosh đời cũ. Nó dùng được cho cả SCSI2SD v5.1 và v6, và đã được test với Macintosh SE, SE/30, Classic II, LCII và Performa 476.

Mình cũng nghĩ là nó sẽ vừa với Classic, LC, LCIII hoặc các dòng Mac cùng thời khác. Các lỗ bắt vít được thiết kế dựa trên ổ MiniScribe stepper motor đời sớm và các ổ SCSI đời sau.

Tính năng

• Logo SCSI siêu to!
• Hai bên có chiều cao y hệt đầu connector SCSI

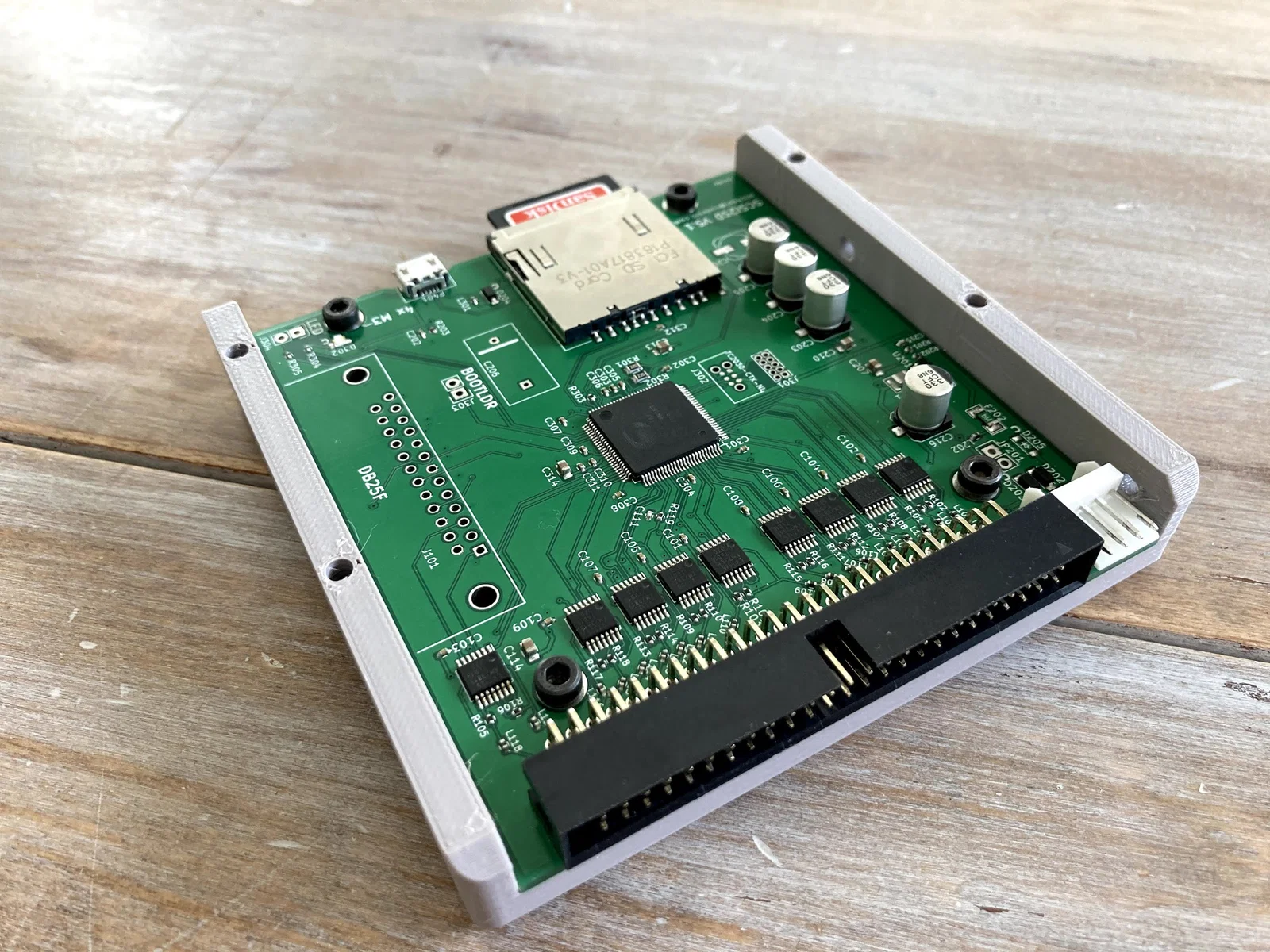

• Có khoảng trống bên dưới các lỗ header LED, nên có thể hàn thêm pin header vào
• Có ký hiệu cực dương (positive pin) ngay cạnh header LED

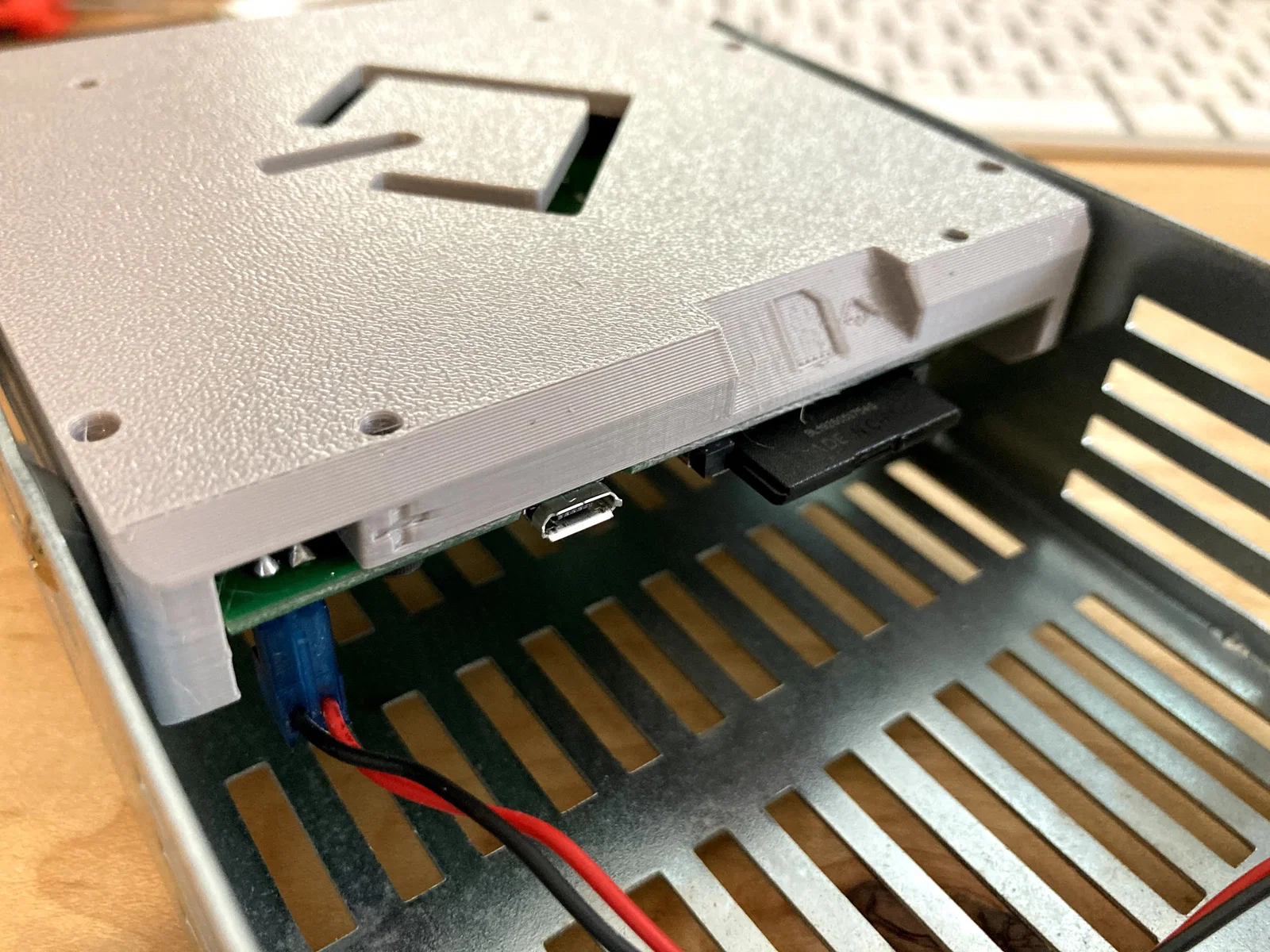

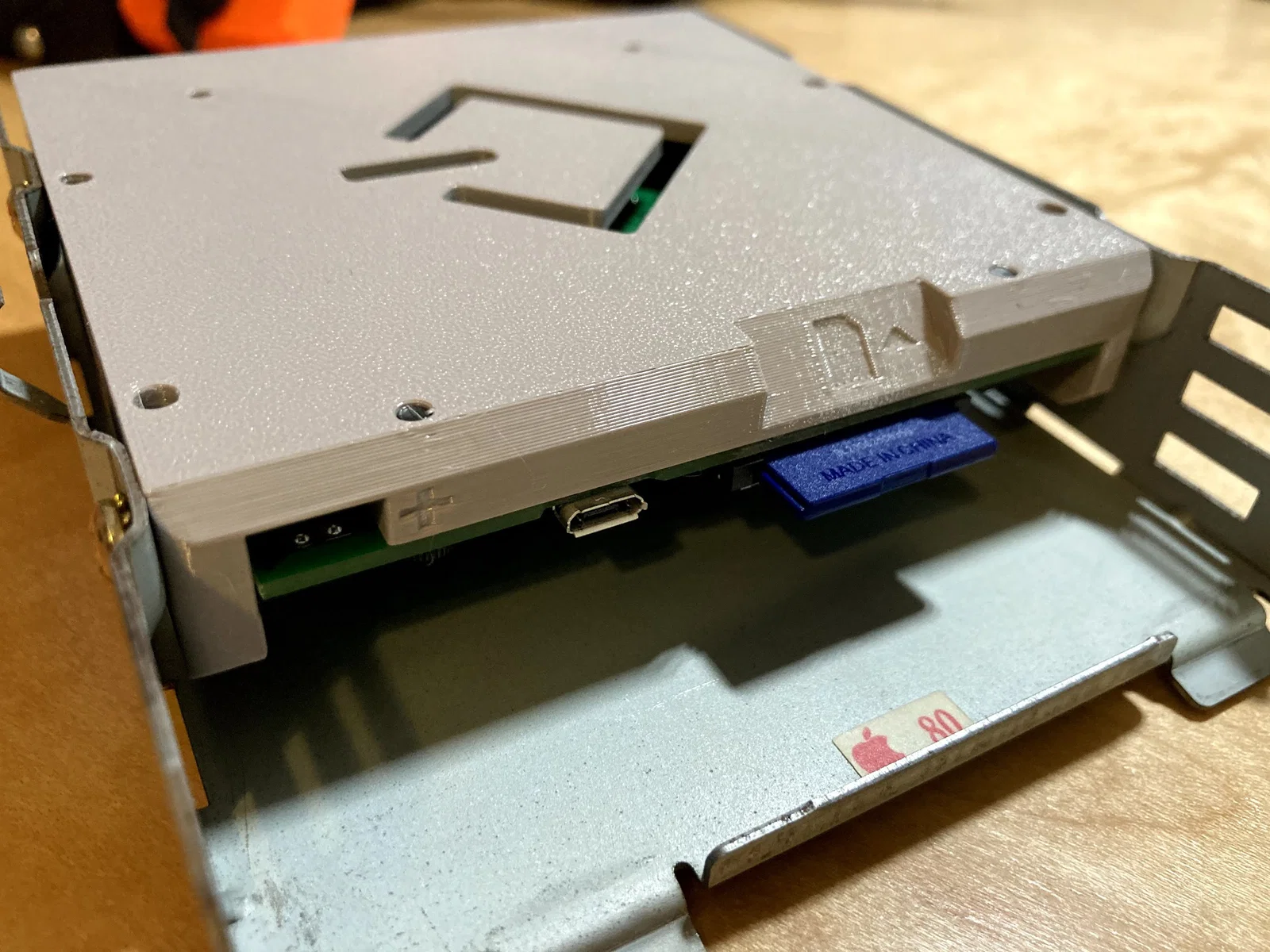

• Chỗ lõm thẻ SD giúp nhìn đúng chiều thẻ, đồng thời canh cho thẻ vào thẳng hàng

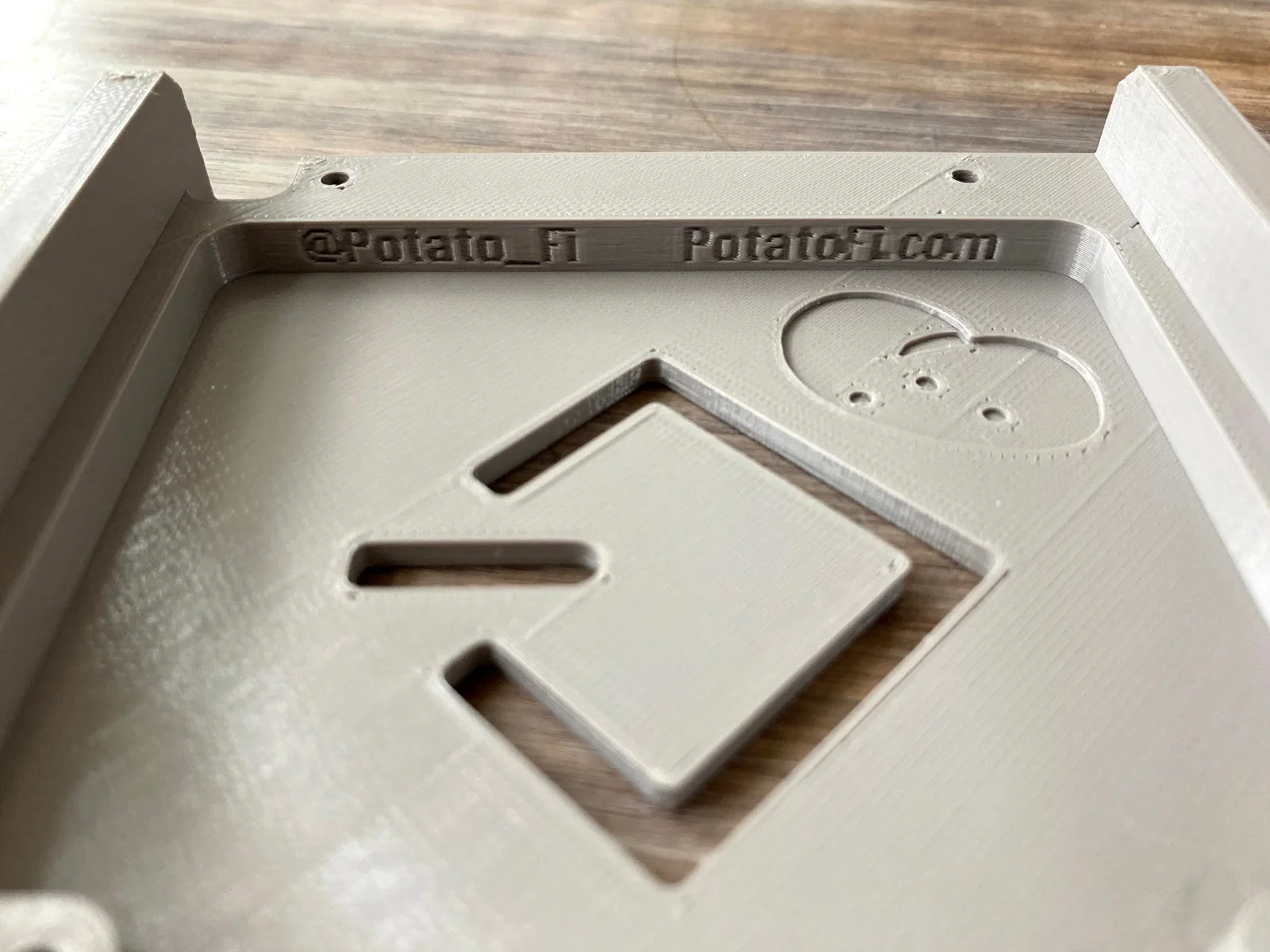

• “Cục khoai” (potato) sẽ được che kín hoàn toàn khi gắn SCSI2SD vào

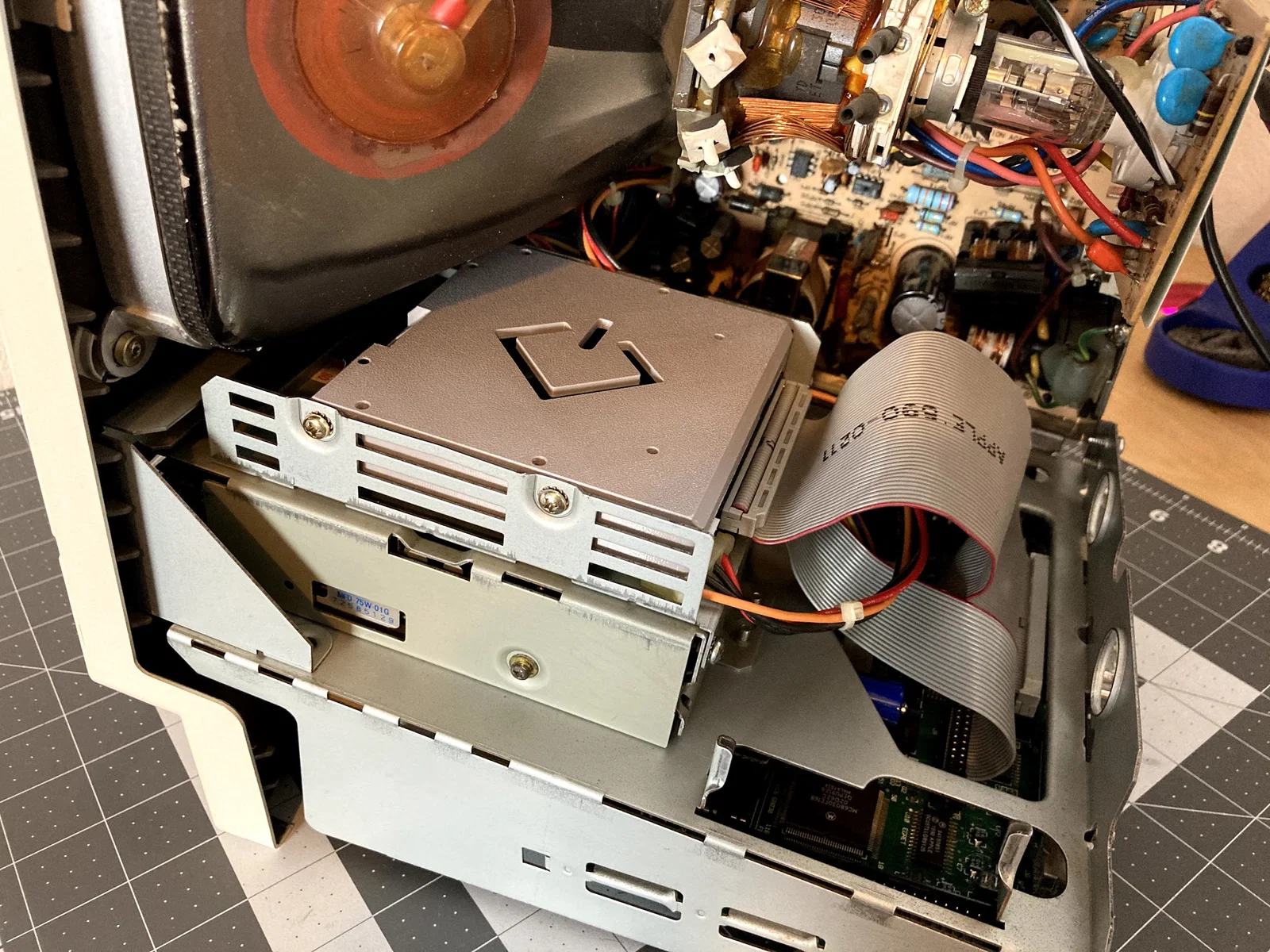

Lắp đặt

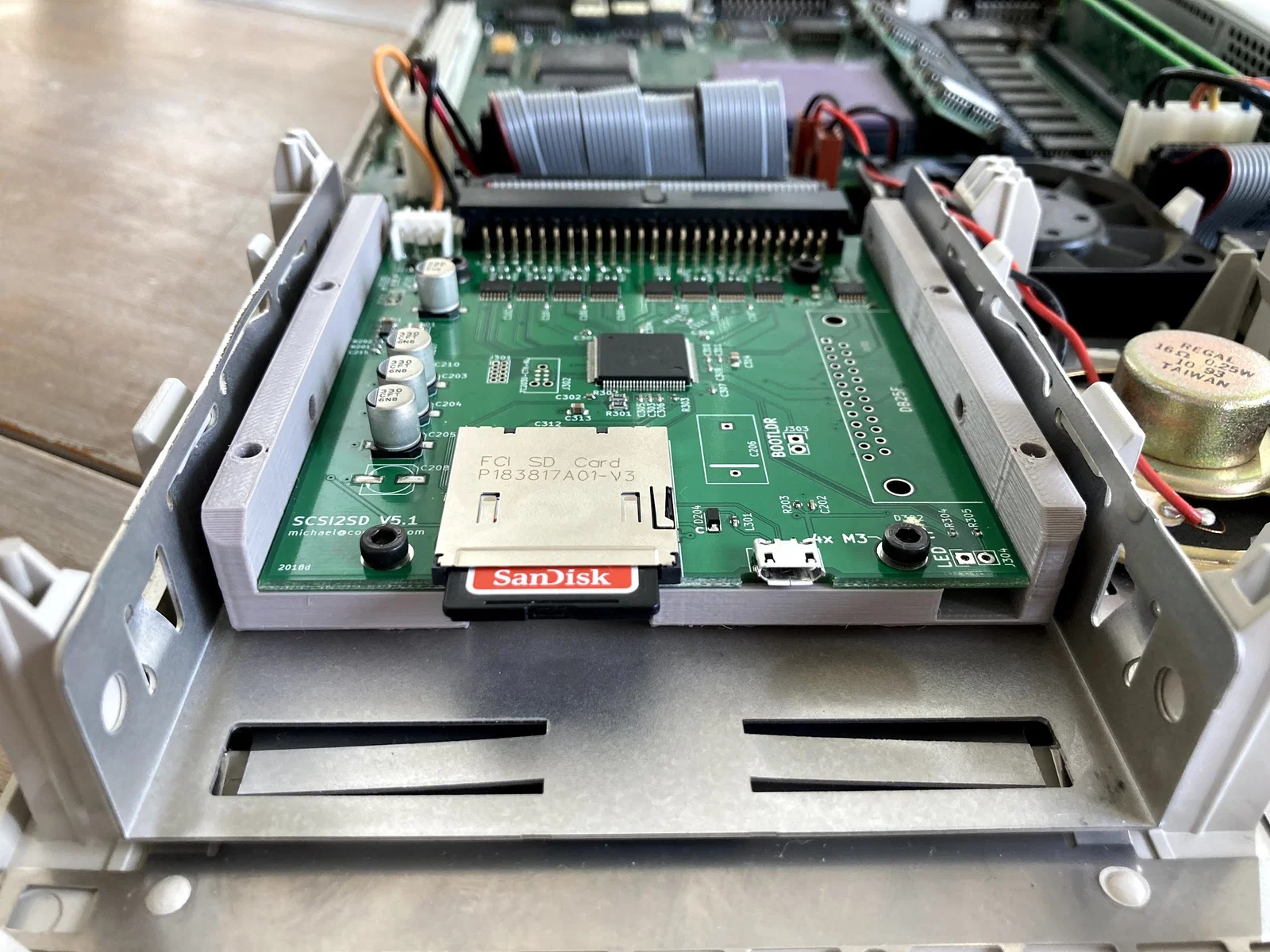

• Trên SE, SE/30, Classic và Classic II, logo SCSI sẽ hướng lên trên

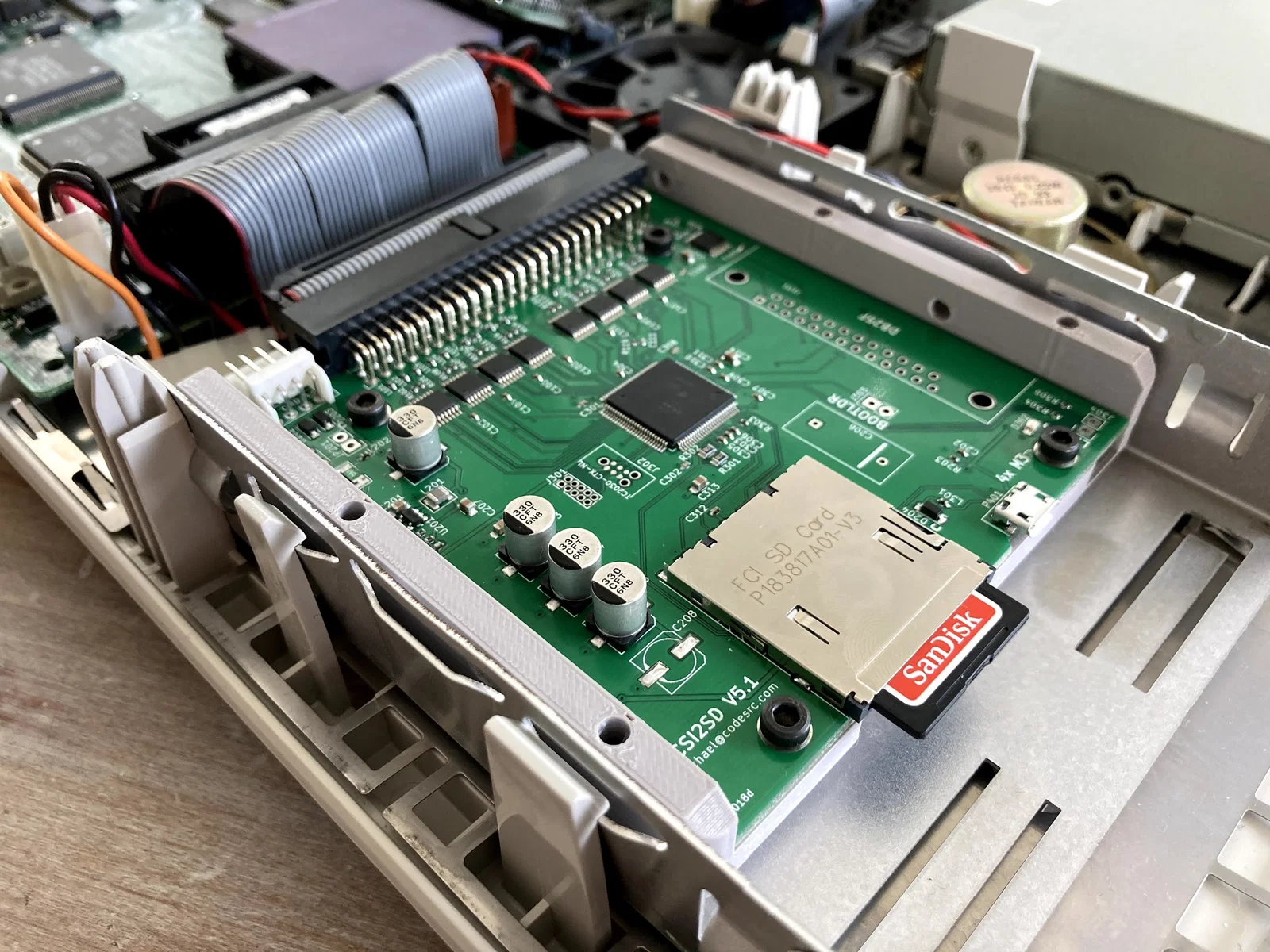

• Trên các máy dòng LC, mặt board sẽ hướng lên trên
• Dùng 4 con vít M3x8 hoặc M3x10 để bắt board vào bracket

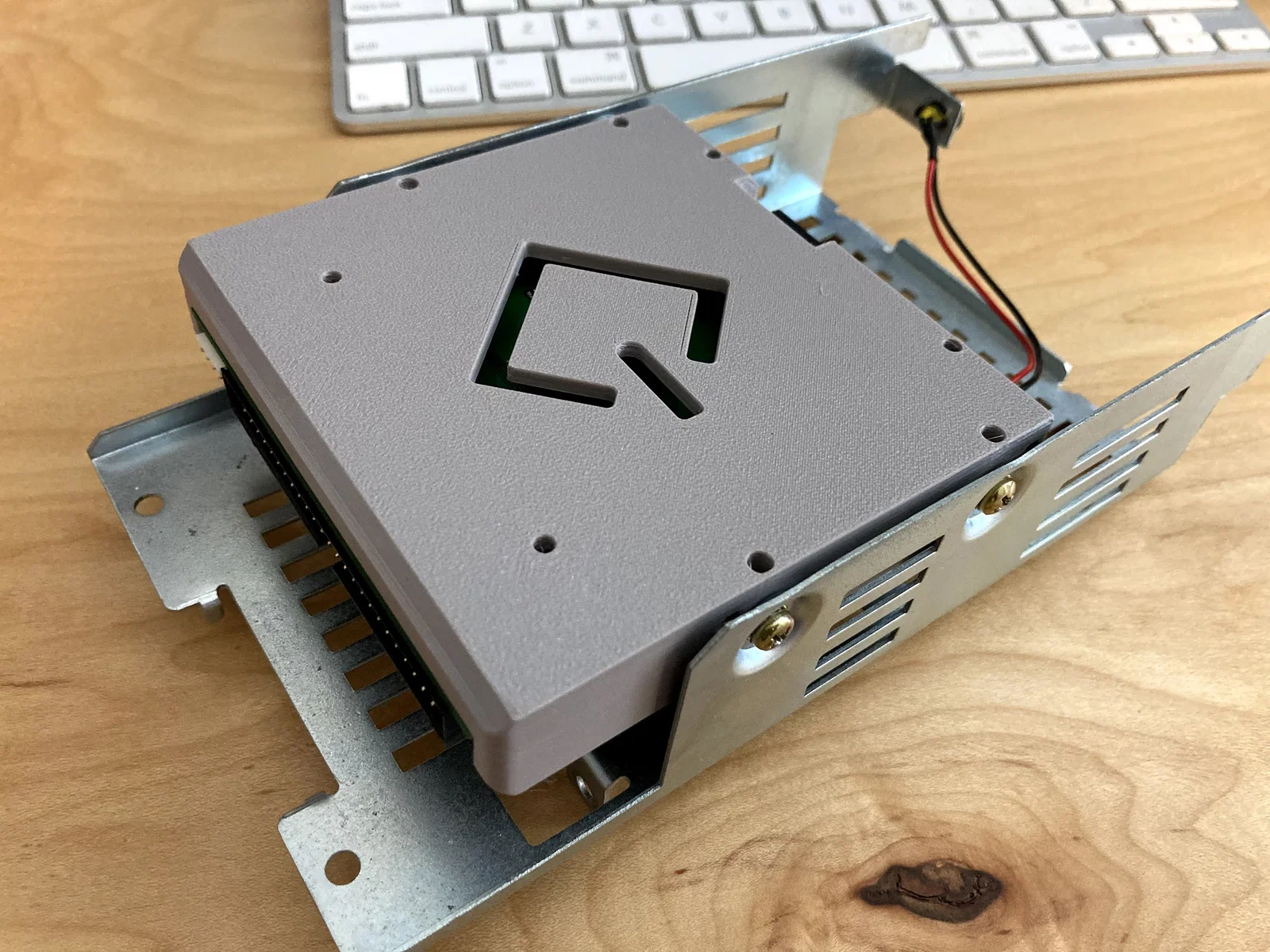

• Tận dụng lại vít ổ cứng zin để bắt bracket vào Mac

Ghi chú phiên bản

v1

• Phát hành lần đầu

v2 (2024-04-01)

• Không thay đổi model
• Cập nhật license từ non-commercial/no derivatives sang một license “thoáng” hơn
• Upload thêm file .F3D và .STEP
