Vỏ Creality Ender 3 LCD và Raspberry Pi Case

Vỏ rời cho Creality Ender 3 LCD và Raspberry Pi 4B

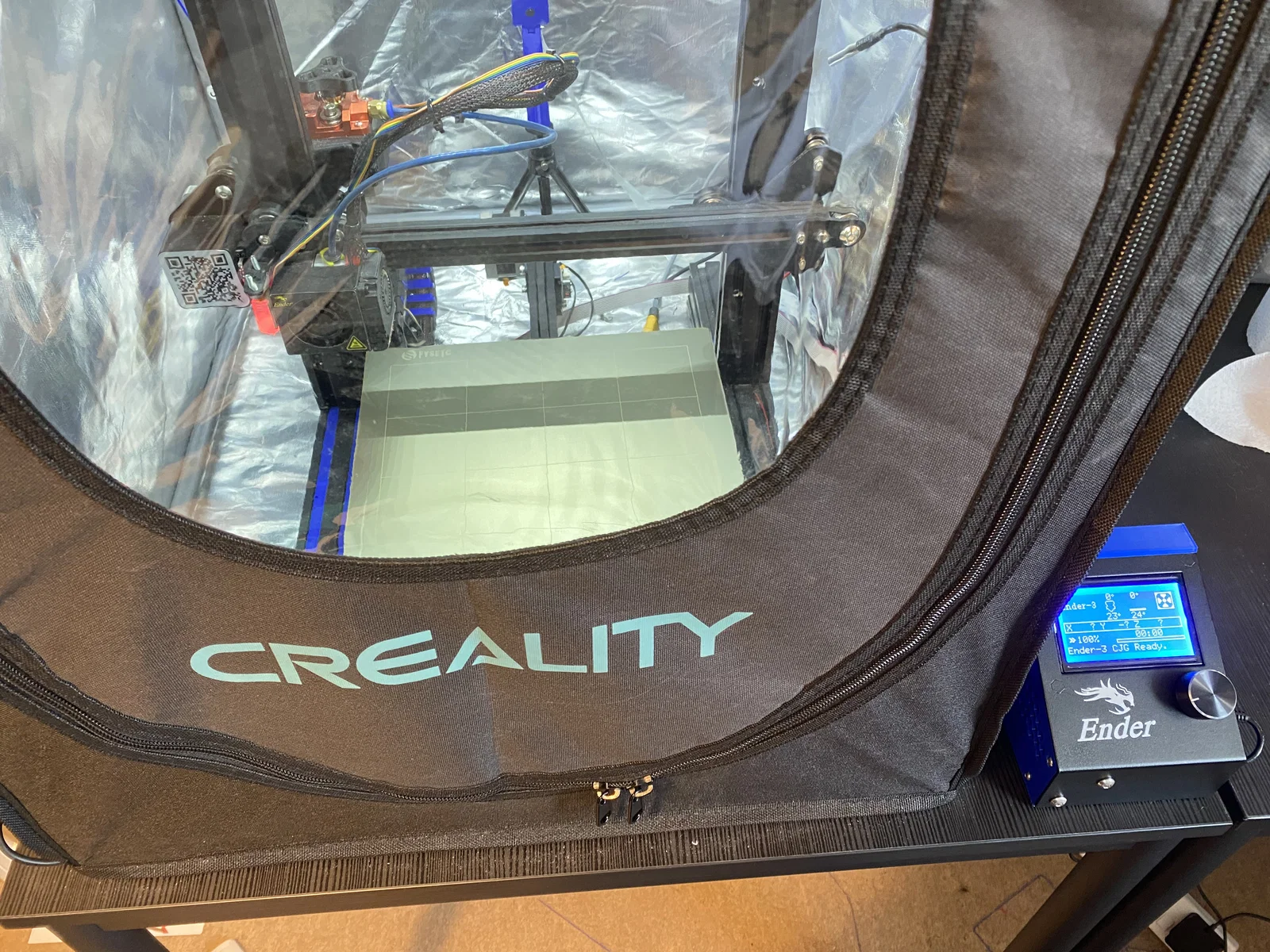

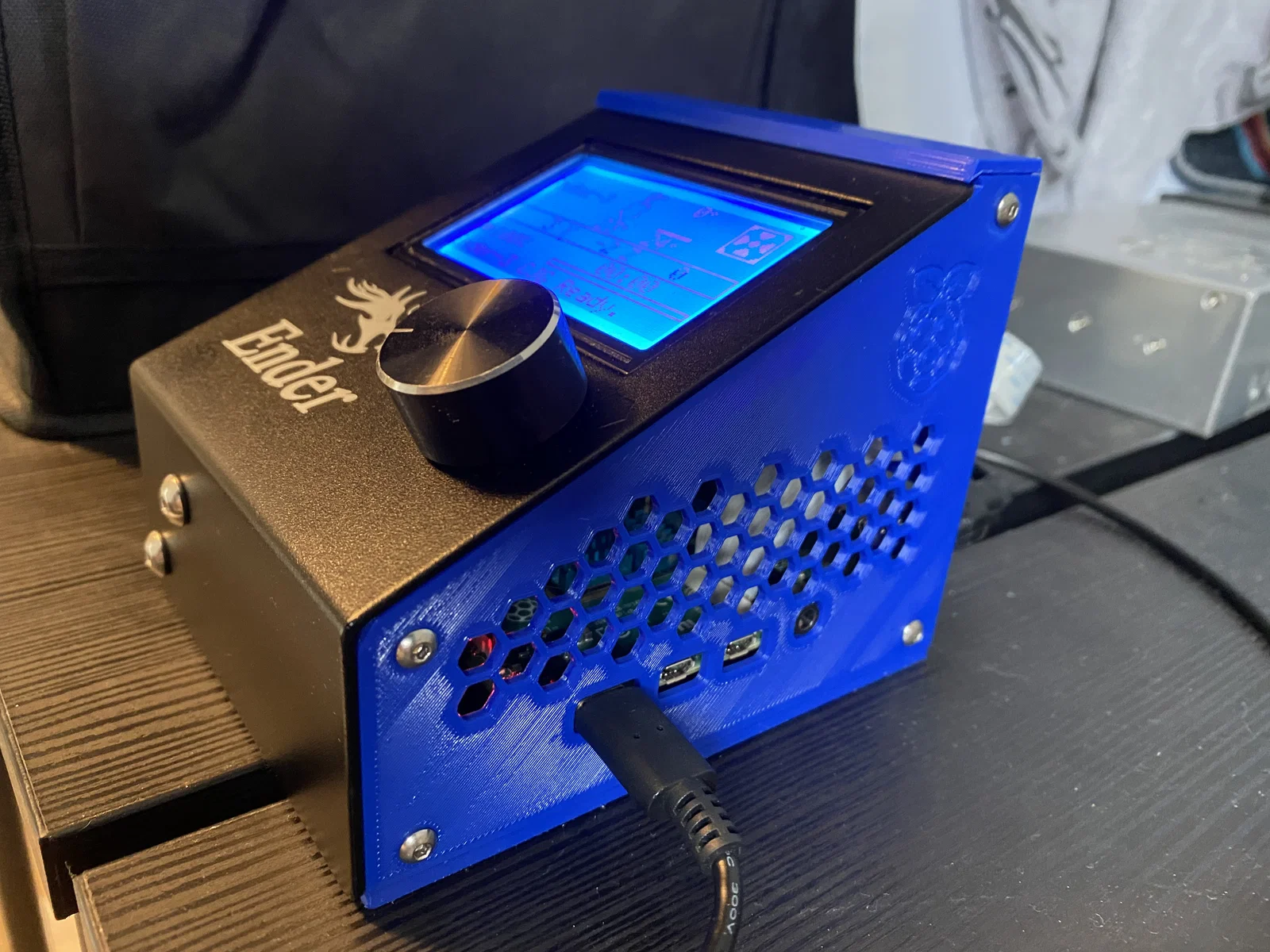

Mình thiết kế cái vỏ này để chứa cụm màn hình LCD của Ender 3 và Raspberry Pi 4B chạy Octopi khi mình chuyển Ender 3 vào trong enclosure. Vỏ có chỗ gắn quạt 4010 để giữ Pi mát hơn, kèm vài khối giữ dây bằng zip-tie để dây cáp gọn gàng và chắc chắn.

Khi có thời gian mình sẽ bổ sung thêm các phiên bản hỗ trợ Raspberry Pi Zero 2 W và Raspberry Pi 3B.

Phần cứng cần chuẩn bị:

Vỏ (Case)

4 x ốc M3x10
4 x ốc M3x12
8 x ê-cu lục giác M3

Ngàm/ốc cố định LCD Ender 3

2 x ốc M5x8
2 x ê-cu lục giác M5

Quạt (Fan)

1 x quạt 4010 (5V để chạy từ Raspberry Pi)
    -  Khuyến nghị mạnh dùng “Noctua NF-A4x10 5V” để chạy êm.
4 x ốc M3x16
4 x ê-cu lục giác M3

Raspberry Pi

1 x Raspberry Pi 4B (tốt nhất có gắn heatsink)
4 x ốc M2.5x8

Quản lý dây (Cable Management)

4 x dây rút (zip-tie) (2.5mm hoặc tốt nhất là loại hẹp hơn)

Hướng dẫn lắp ráp

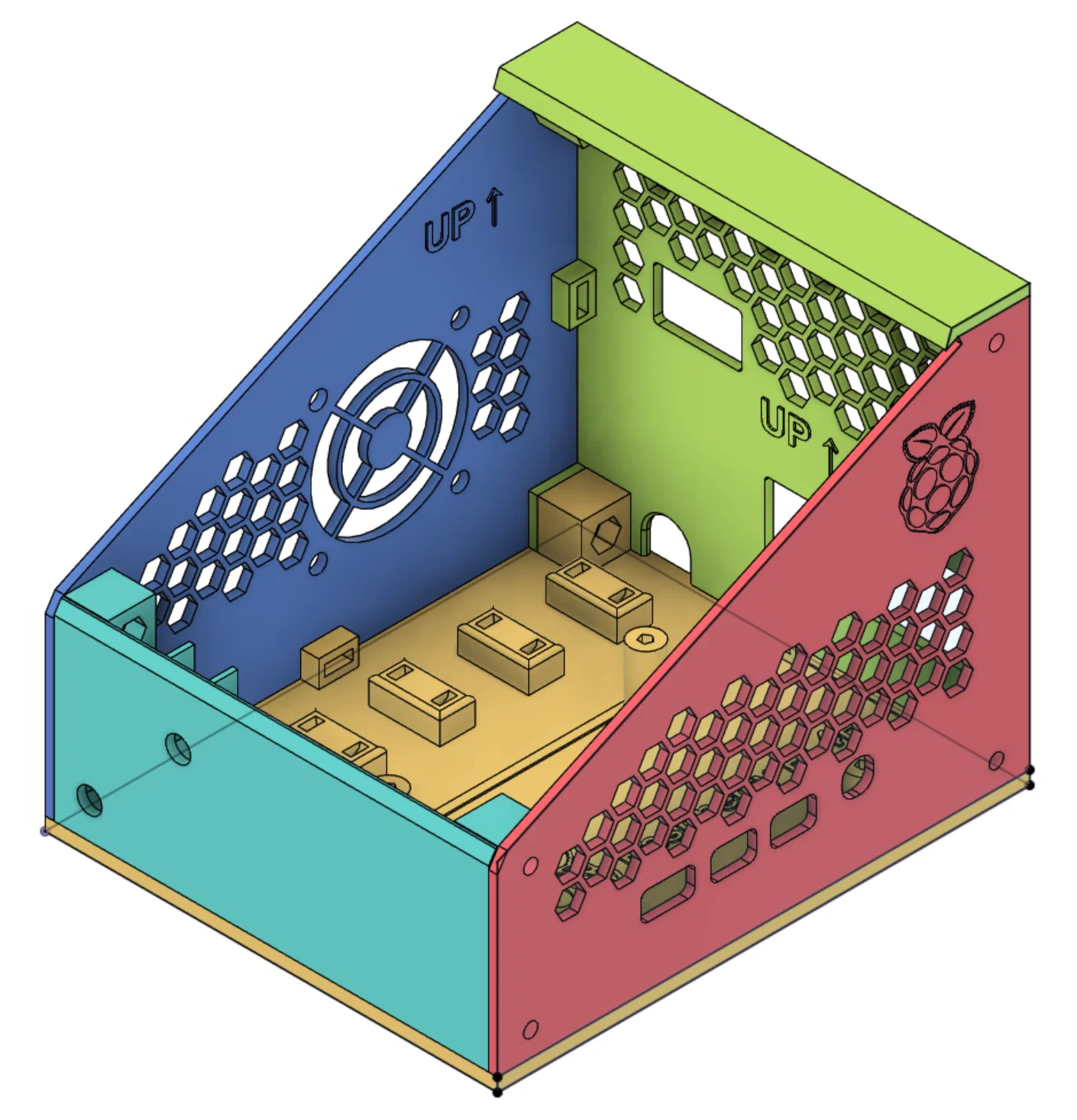

1. In phần đế (base), mặt trước (front), mặt sau (back) và 2 miếng hông (side) với chiều cao lớp 2mm. Mình đã in thành công bằng PLA, PETG và ABS.

2. Ấn chặt miếng front và back vào đế. Hiện tại chúng sẽ giữ tạm bằng lực ma sát. Lưu ý cẩn thận vì các ngàm ở mép dưới của tấm front và back khá mỏng/manh trước khi được gắn vào đế.

3. Lắp miếng hông thứ nhất vào vị trí và siết bằng 2 x ốc M3x12 (lỗ dưới), 2 x ốc M3x10 (lỗ trên) và 4 ê-cu lục giác M3.

4. Lắp miếng hông thứ hai vào vị trí và siết bằng 2 x ốc M3x12 (lỗ dưới), 2 x ốc M3x10 (lỗ trên) và 2 ê-cu lục giác M3.

5. Đặt Raspberry Pi vào đúng vị trí và cố định bằng 4 x ốc M2.5x8. Bước này không dùng ê-cu; ốc M2.5 sẽ tự taro vào nhựa của các trụ đỡ Pi.

6. Gắn quạt vào vỏ bằng 4 x ốc M3x16 và ê-cu.

7. Cắm toàn bộ dây cần thiết vào cổng mở rộng của Pi và cấp nguồn để test mọi thứ hoạt động đúng như mong đợi — làm ở giai đoạn này sẽ dễ sửa hơn nhiều! Trong hình bên dưới có gắn một module cảm biến nhiệt độ DB18B20 để theo dõi nhiệt độ trong enclosure của máy in.

Luồn 4 dây rút vào một phía của các khối giữ dây (cable tie blocks) cho tới khi thấy chúng thò ra ở các lỗ còn lại. Mình dùng zip-tie rộng 2.5mm vì có sẵn, nhưng loại hẹp hơn có bán và được khuyến nghị.

8. Sắp xếp dây cáp gọn nhất có thể, siết chặt zip-tie và cắt phần dư. Với mình, như vậy là đủ để giữ chắc module cảm biến nhiệt độ.

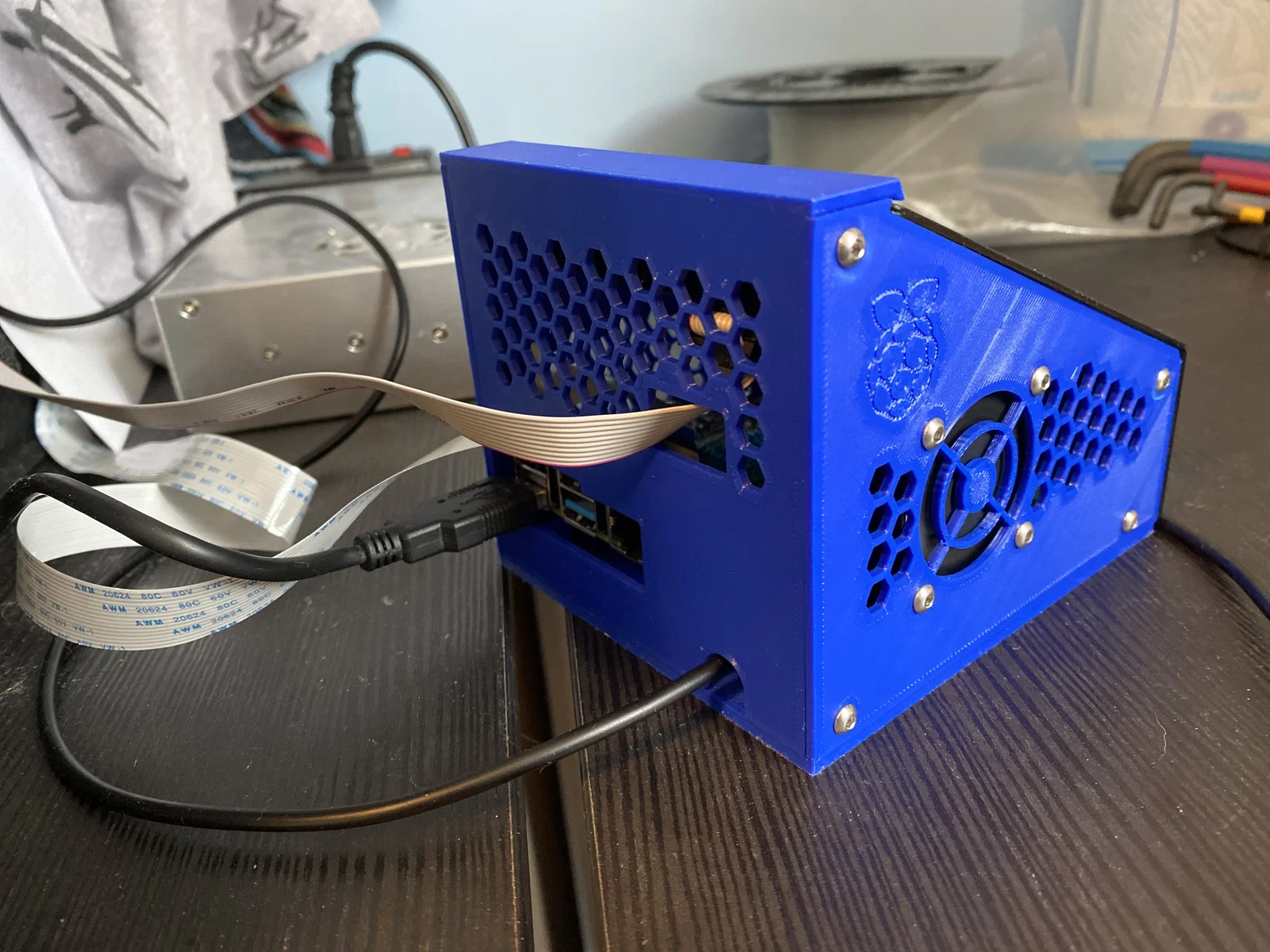

9. Nếu bạn dùng camera Raspberry Pi kết nối bằng dây ribbon, đây là lúc luồn dây qua mặt sau của vỏ và cắm vào Pi.

10. Đặt 2 ê-cu M5 vào các hốc ở mặt trong của tấm front — chỗ mà màn hình LCD sẽ bắt ốc vào.

11. Luồn cáp LCD qua lỗ trên tấm back và cắm vào đúng đầu nối trên PCB của LCD.

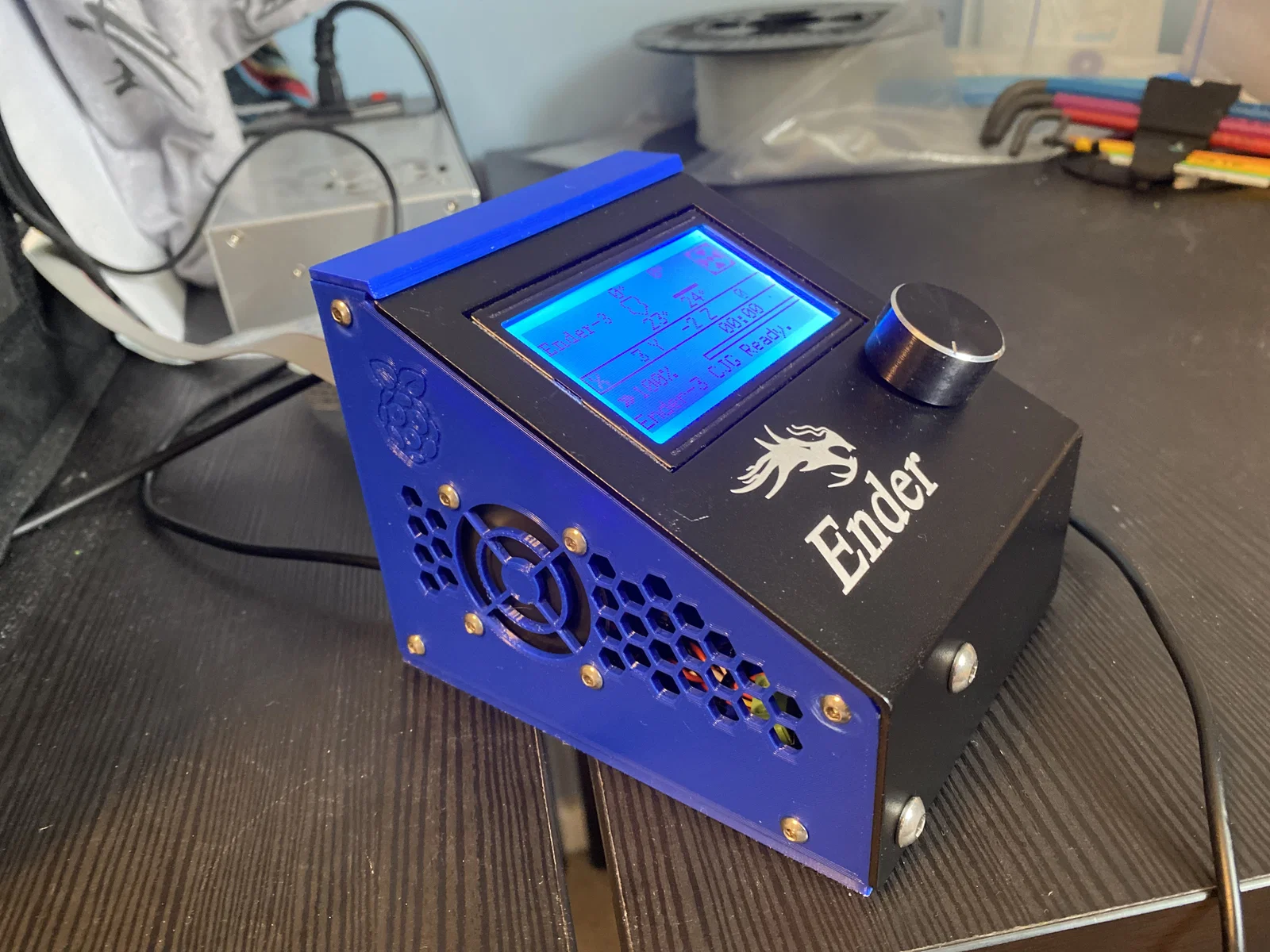

12. Đặt cụm LCD vào vị trí và cố định bằng 2 x ốc M5x8.

Lắp xong rồi!
