Ngàm lắp BlueSCSI 1.1a cho khoang ổ cứng Macintosh (HDD Bay Bracket)

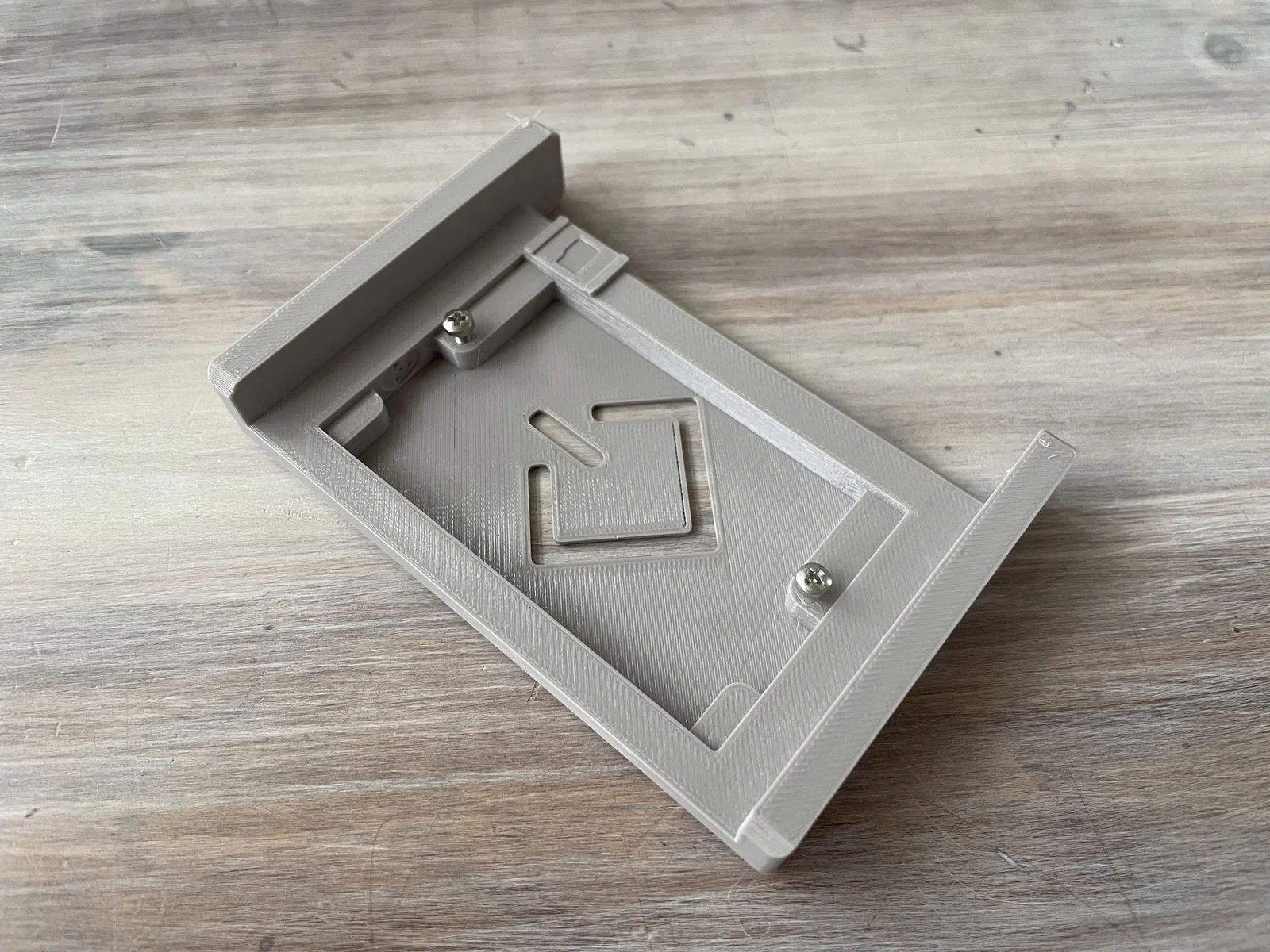

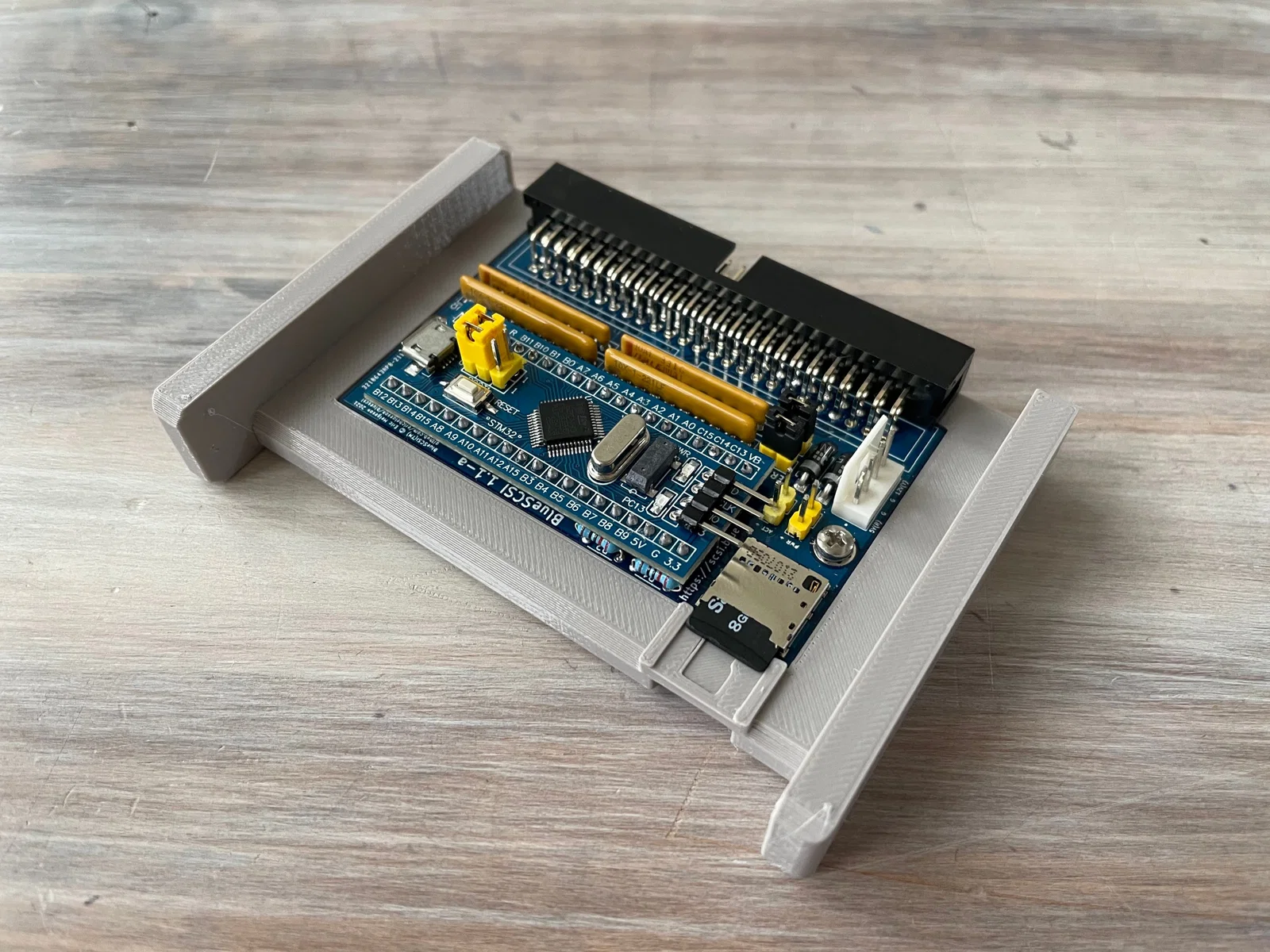

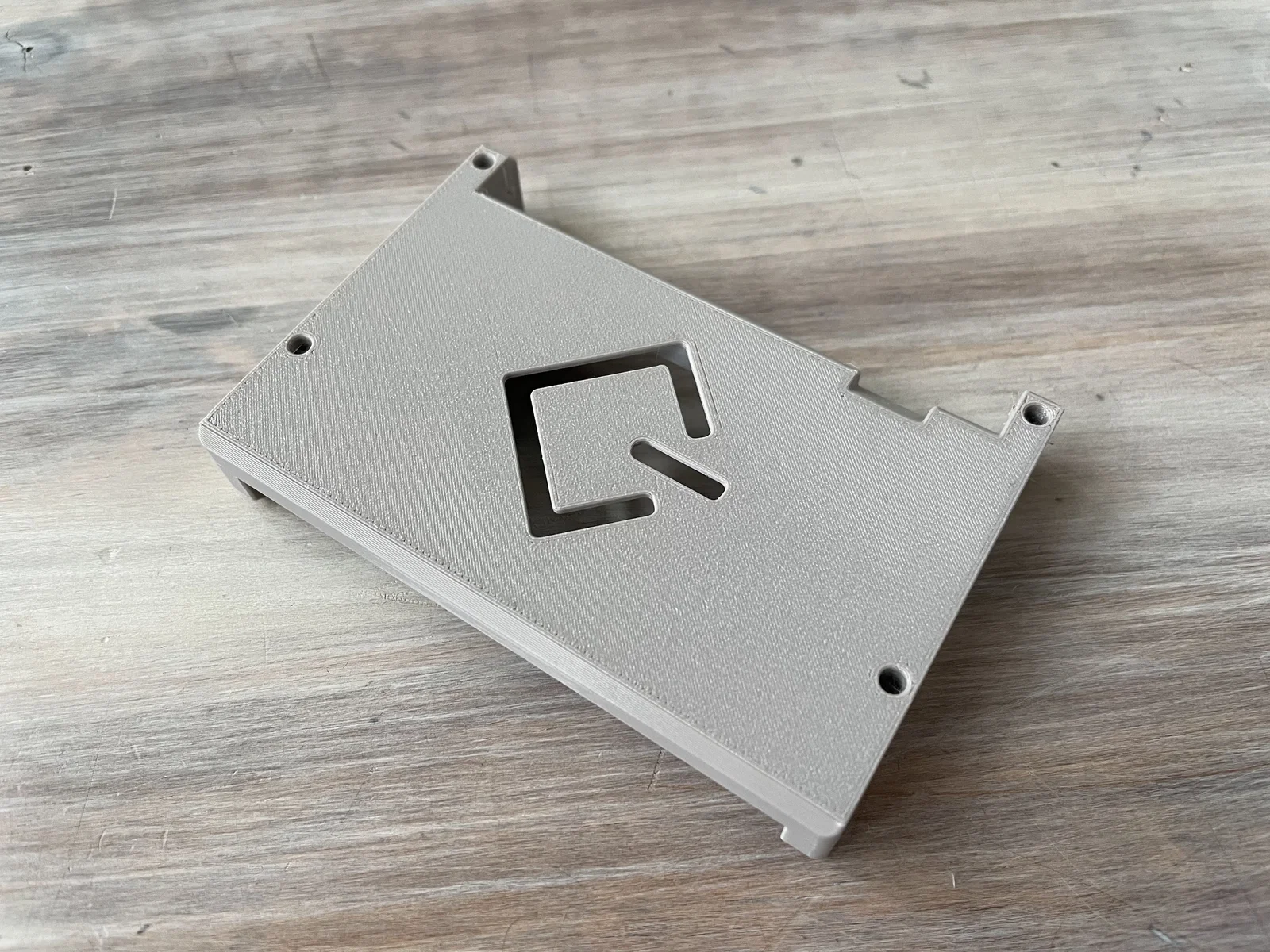

Ngàm (bracket) này dùng để gắn BlueSCSI 1.1a của bạn vào khoang ổ cứng (hard drive bay) của các máy Macintosh đời cũ. Nó dùng lại đúng bộ ốc bắt ổ cứng zin, và có thêm một cái khay nhỏ để hỗ trợ thao tác tháo/lắp thẻ microSD.

Tương thích

Ngàm này dự kiến sẽ tương thích với đa số Mac đời cũ, nhưng mình đã test thực tế trên một số máy cụ thể và ghi chú bên dưới.

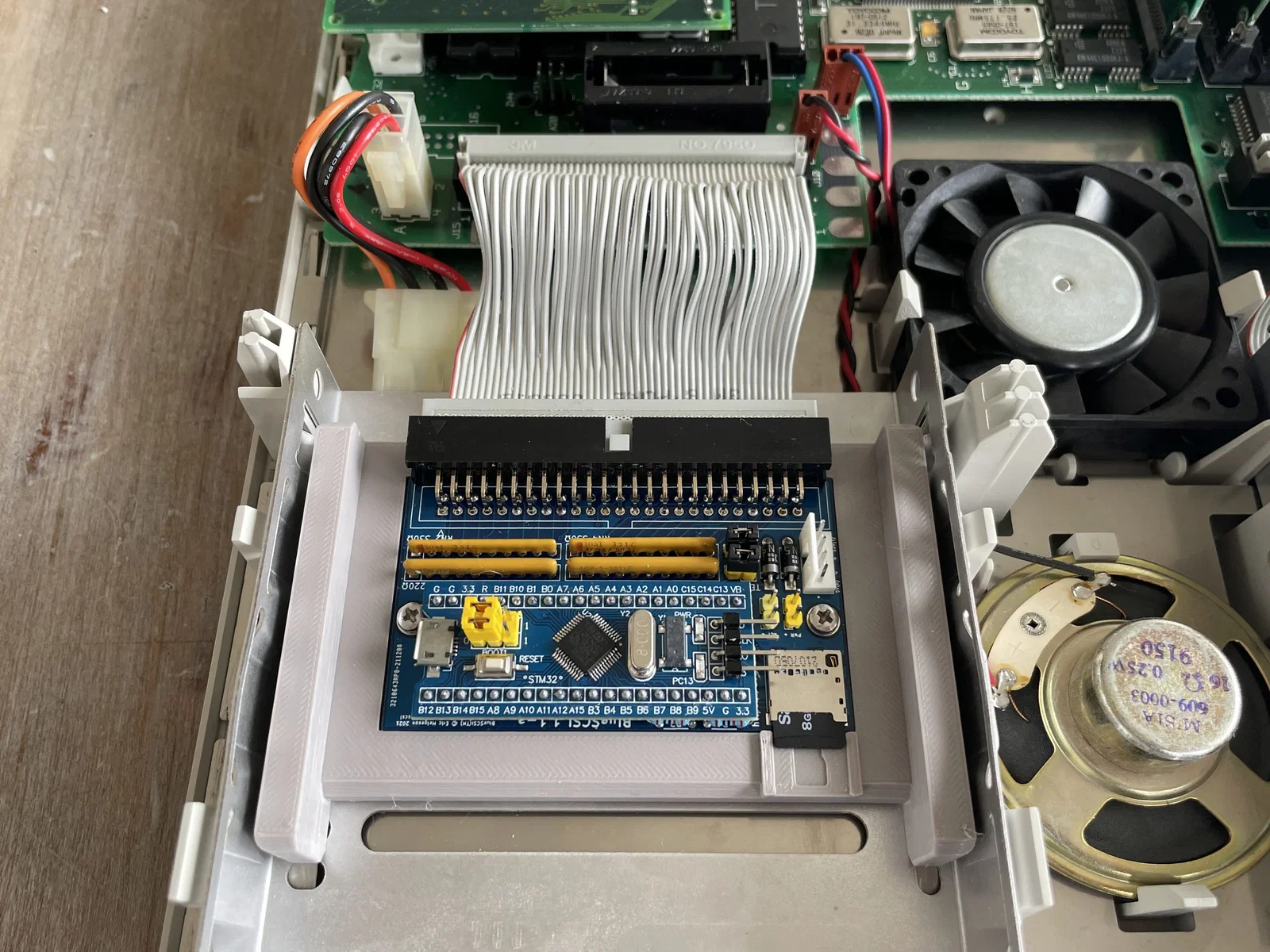

Macintosh LC, LCII, LCIII, và Performa 475/476

Lắp vừa rất đẹp. Bắt đúng kiểu như ổ cứng gốc, quay mặt lên trên (nên đổi thẻ microSD cực kỳ dễ), và dây SCSI zin vẫn với tới nếu dùng đầu right-angle connector đi kèm trên con BluesSCSI 1.1 của mình.

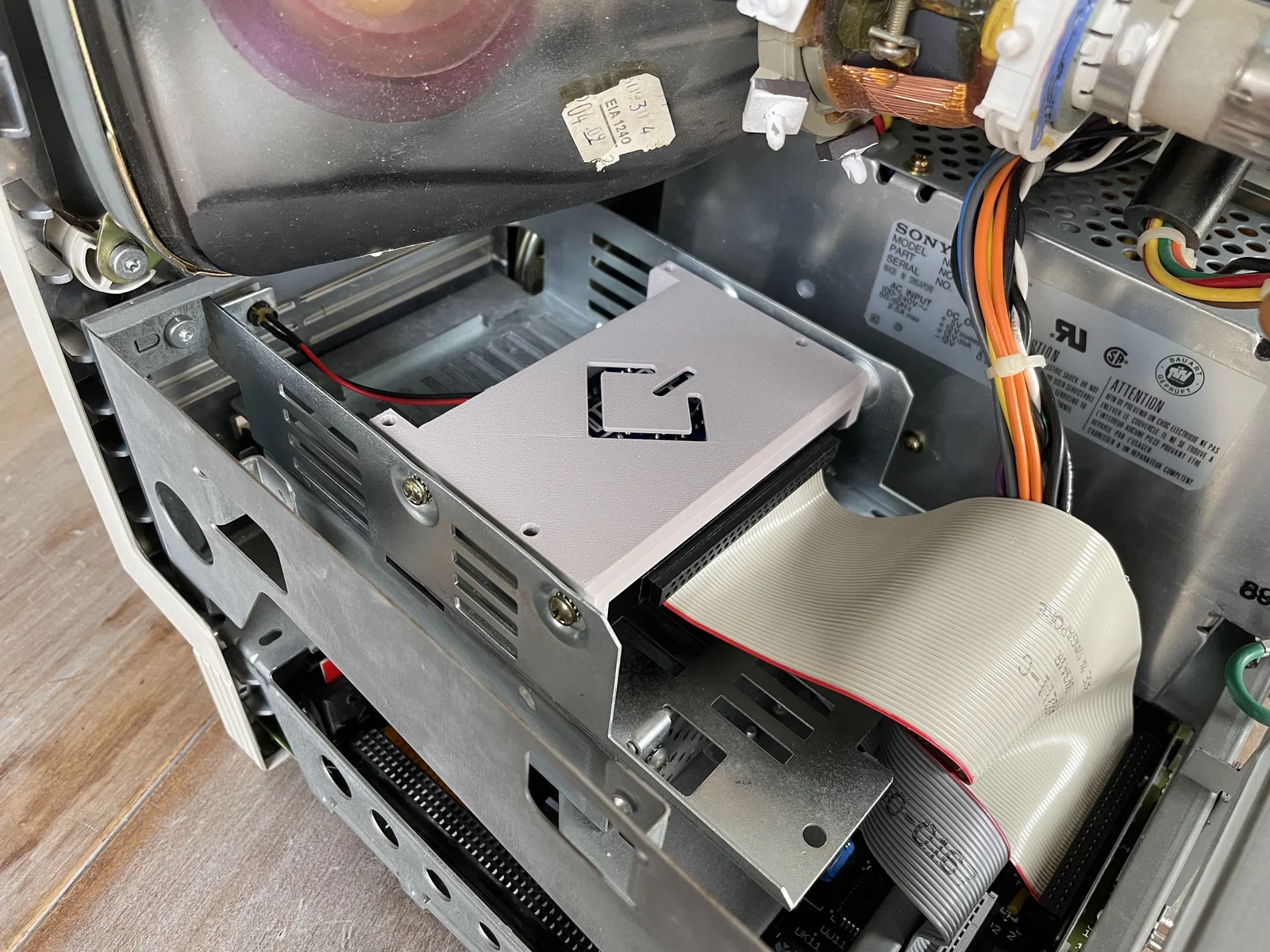

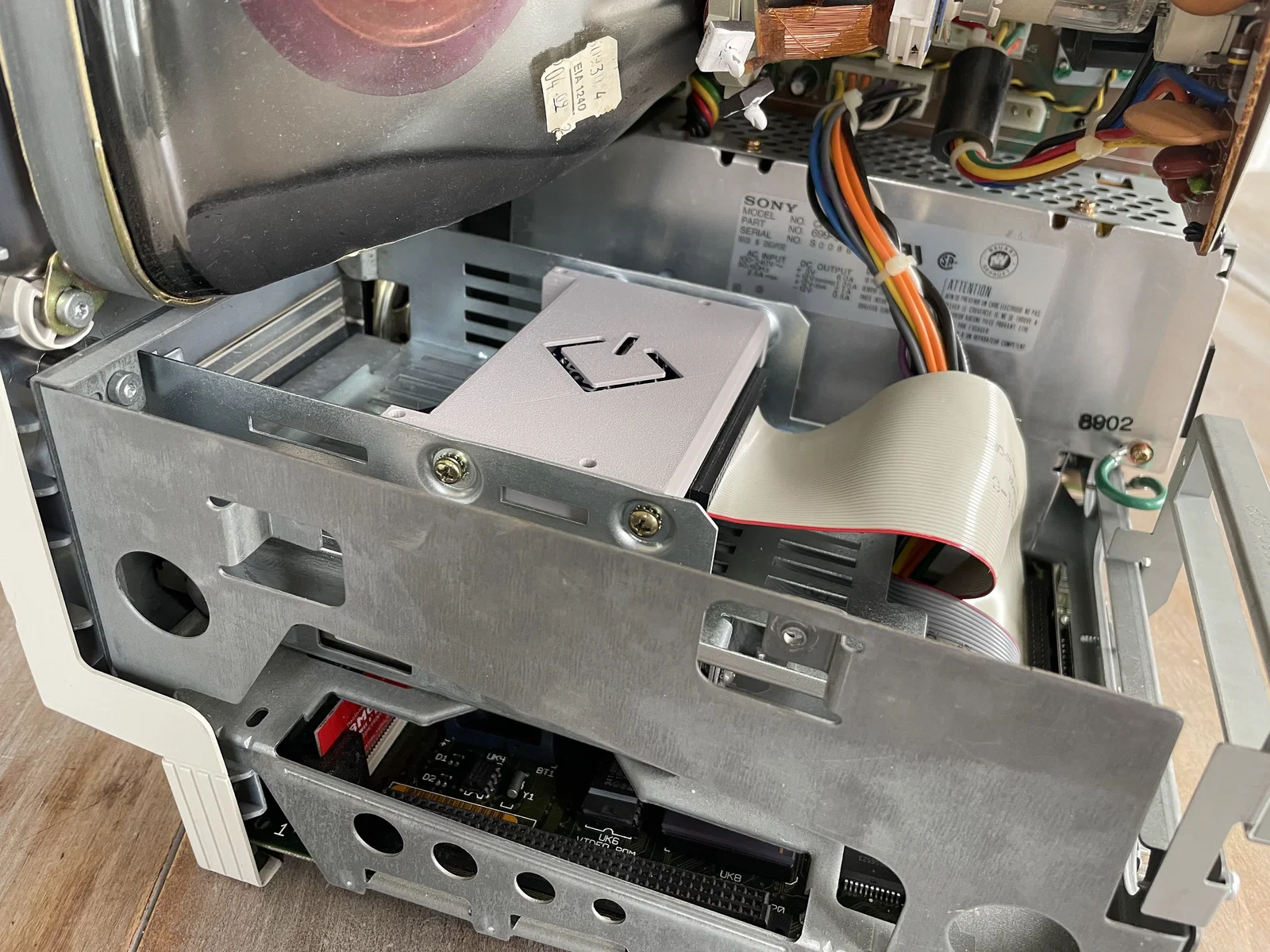

Macintosh SE, SE SuperDrive, và SE/30

Lắp vừa bằng các lỗ ốc zin. Do hướng và chiều dài của cáp dẹt SCSI (SCSI ribbon cable), ngàm phải gắn lộn ngược, làm cho việc tiếp cận khe microSD hơi khó. Bạn có thể thử cáp SCSI dài hơn để có thể lật ngàm lại đúng chiều. Khi gắn lộn ngược, dây LED sẽ không với tới header. Nếu gắn đúng chiều (right-side-up), dây LED sẽ tới header mà không cần chỉnh sửa hay nối dài.

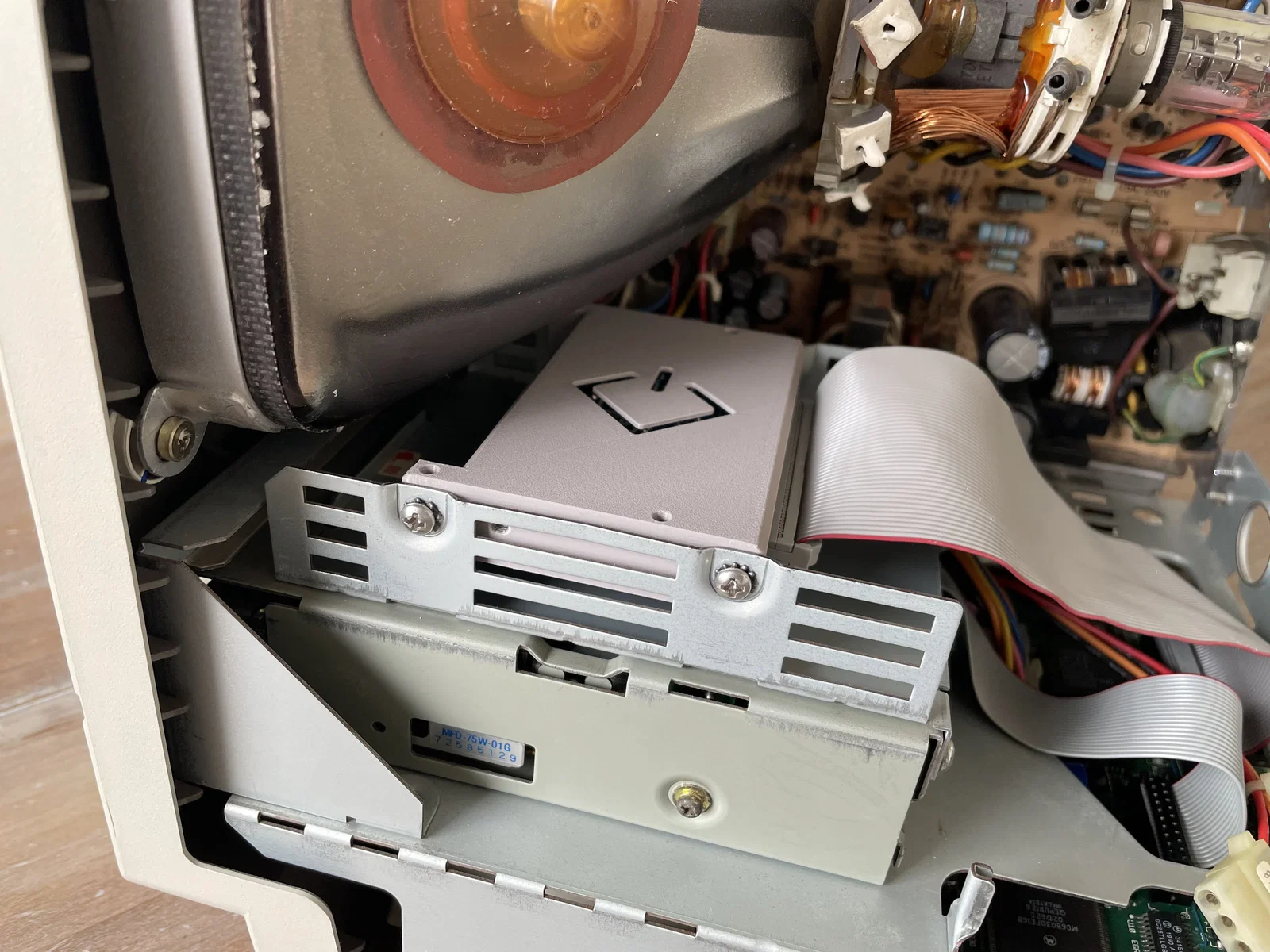

Macintosh Classic và Classic II

Lắp vừa bằng các lỗ ốc zin. Do hướng và chiều dài của cáp dẹt SCSI, ngàm phải gắn lộn ngược, khiến việc tiếp cận khe microSD là không thể. Cân nhắc thử cáp SCSI dài hơn để có thể lật ngàm lại.

Các dòng Mac đời cũ khác

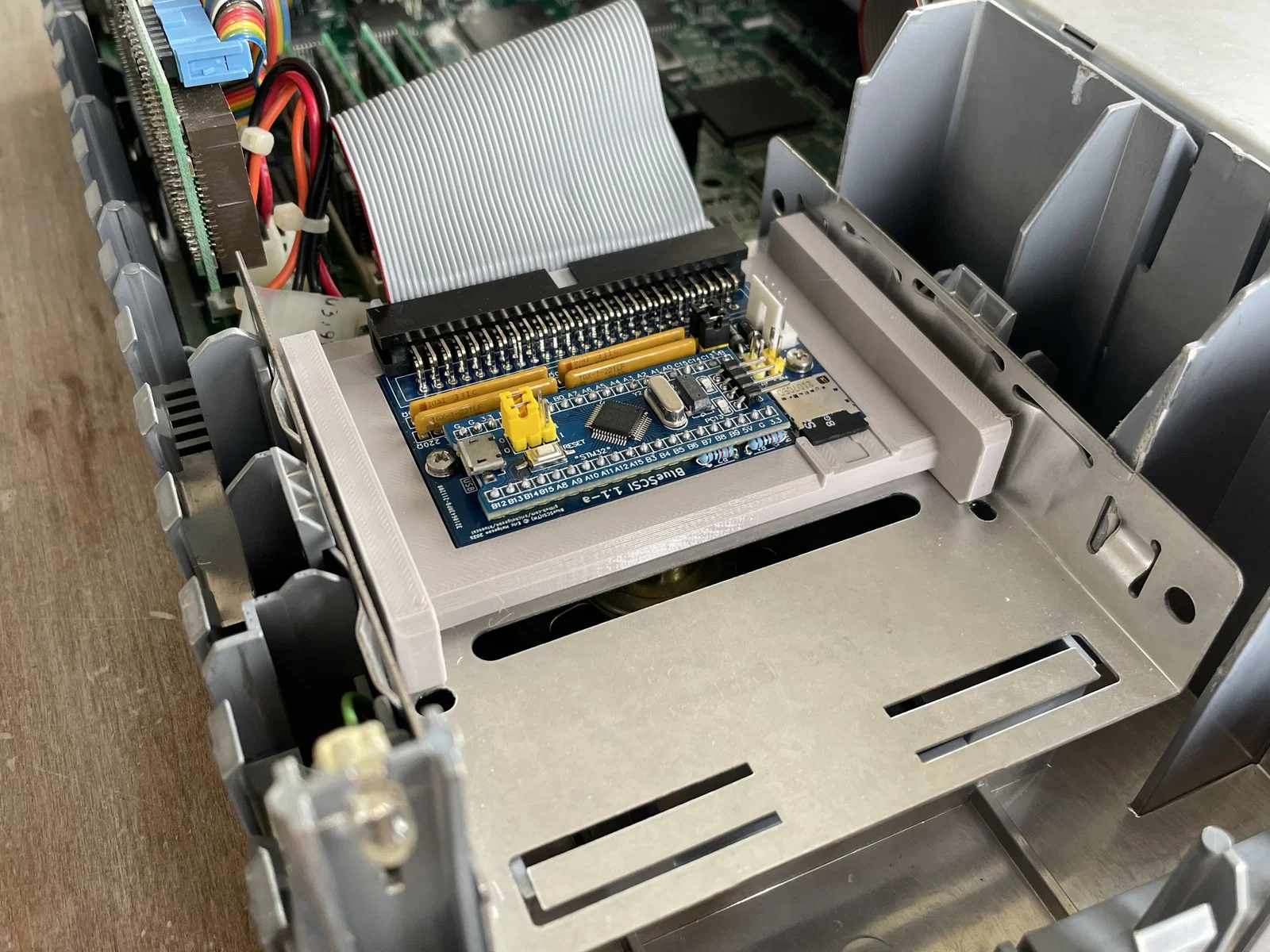

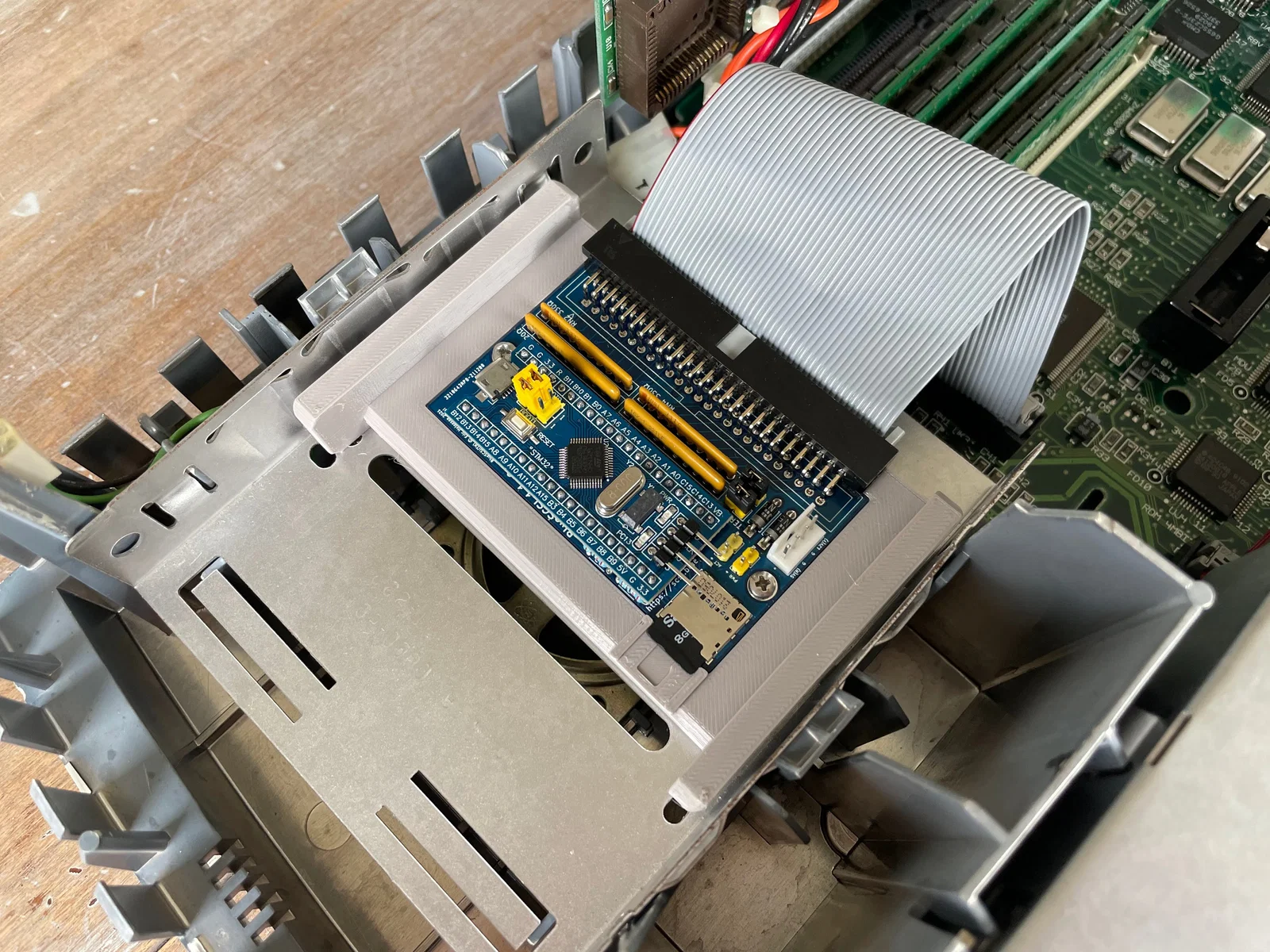

Ngàm này được kỳ vọng sẽ lắp được trên tất cả các máy Macintosh đời cũ dùng ổ cứng SCSI. Ví dụ, đây là ngàm đã lắp trên Macintosh IIsi:

Linh kiện

• BlueSCSI 1.1a Desktop
• 2 con ốc M2.4 x 5 mm
• 4 con ốc ổ cứng zin
• Cái ngàm/khung bắt ổ cứng (hard drive mounting bracket) đi kèm theo máy

Ghi chú phát hành

v1

• Phát hành lần đầu

v2 (2024-04-01)

• Không thay đổi model
• Gỡ các model 1.0 (không còn cần thiết)
• Cập nhật license từ non-commercial/no derivatives sang license thoáng hơn
• Upload file .F3Z và .STEP
