Vườn Ban Công: Chậu tự tưới treo lan can (parametric)

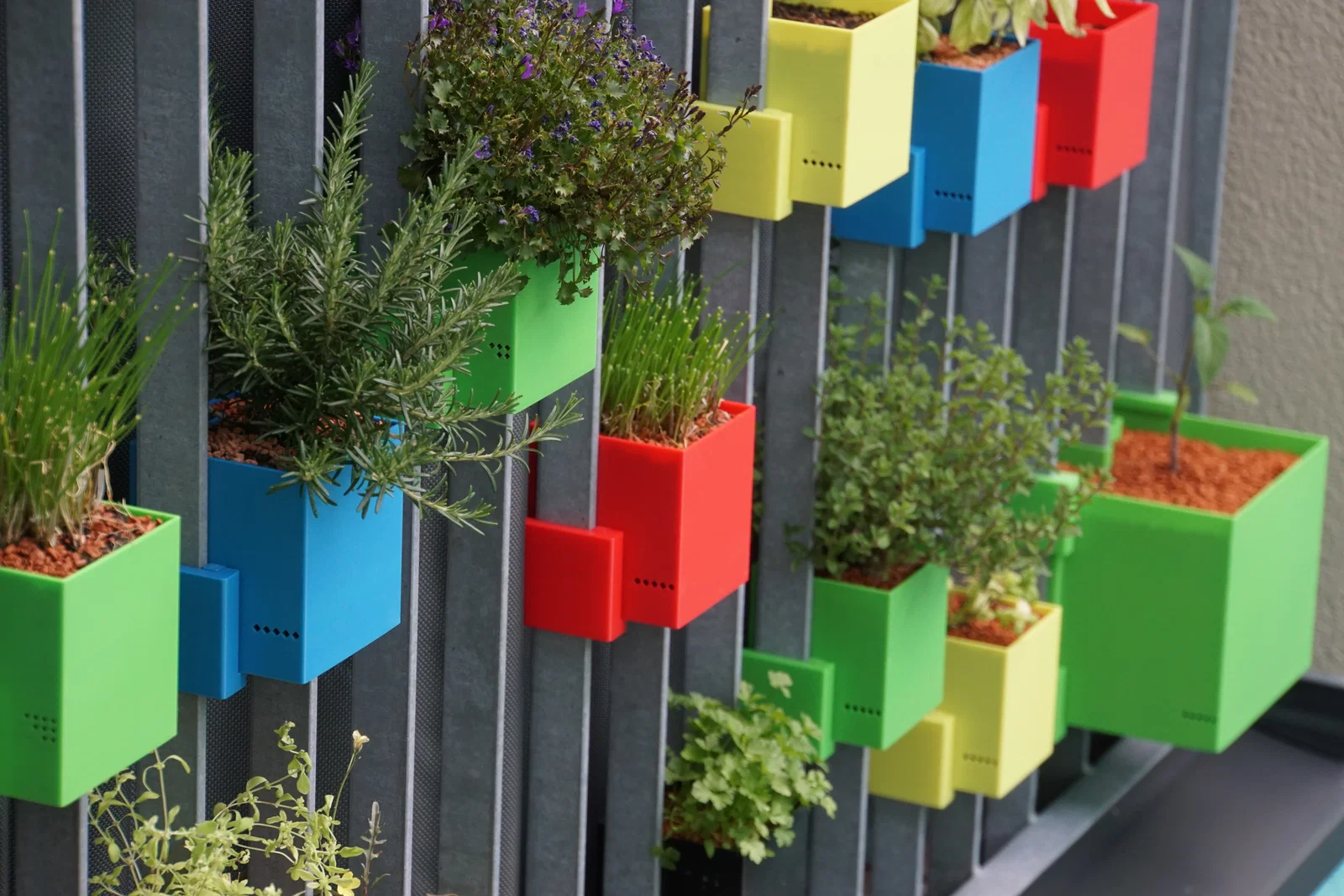

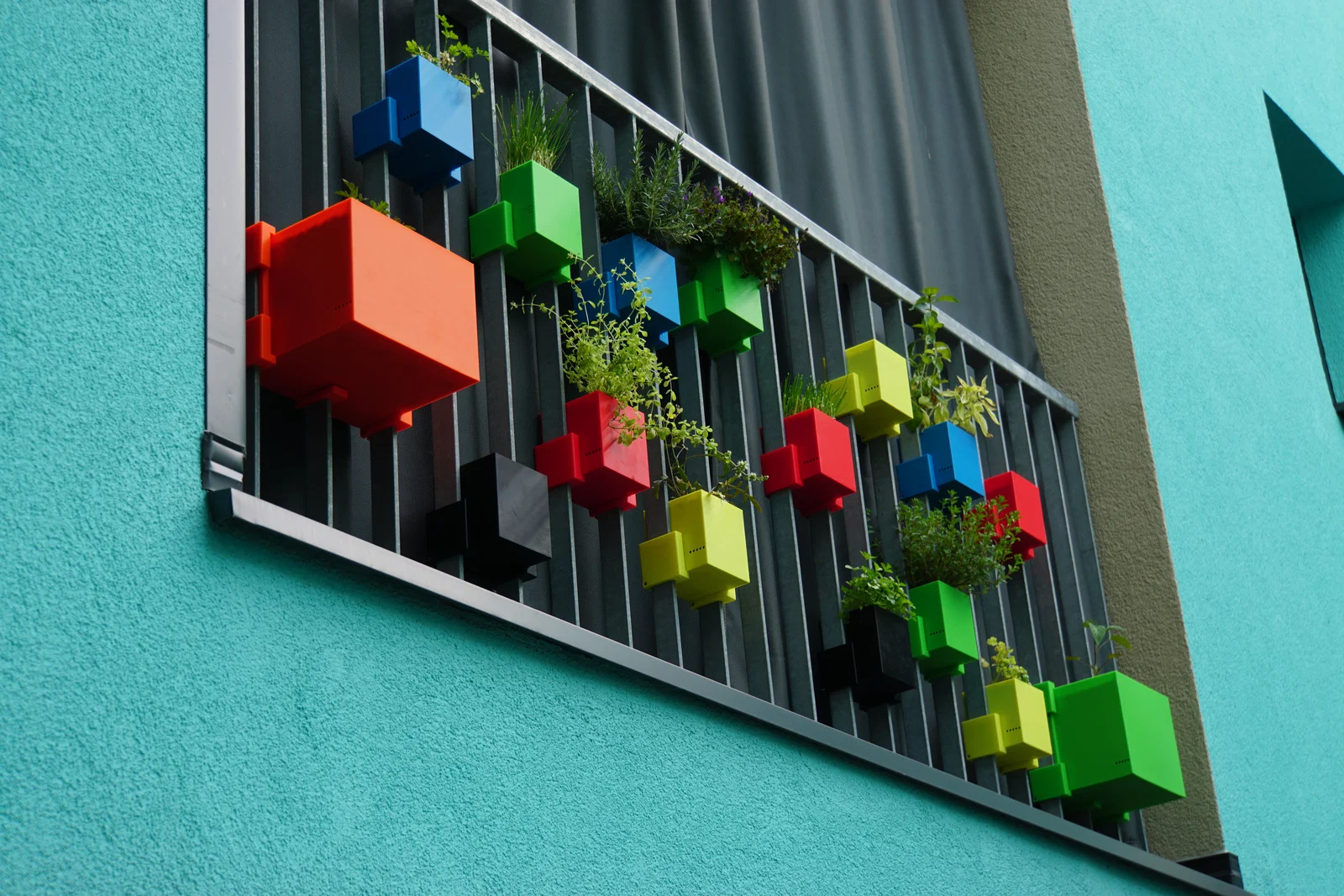

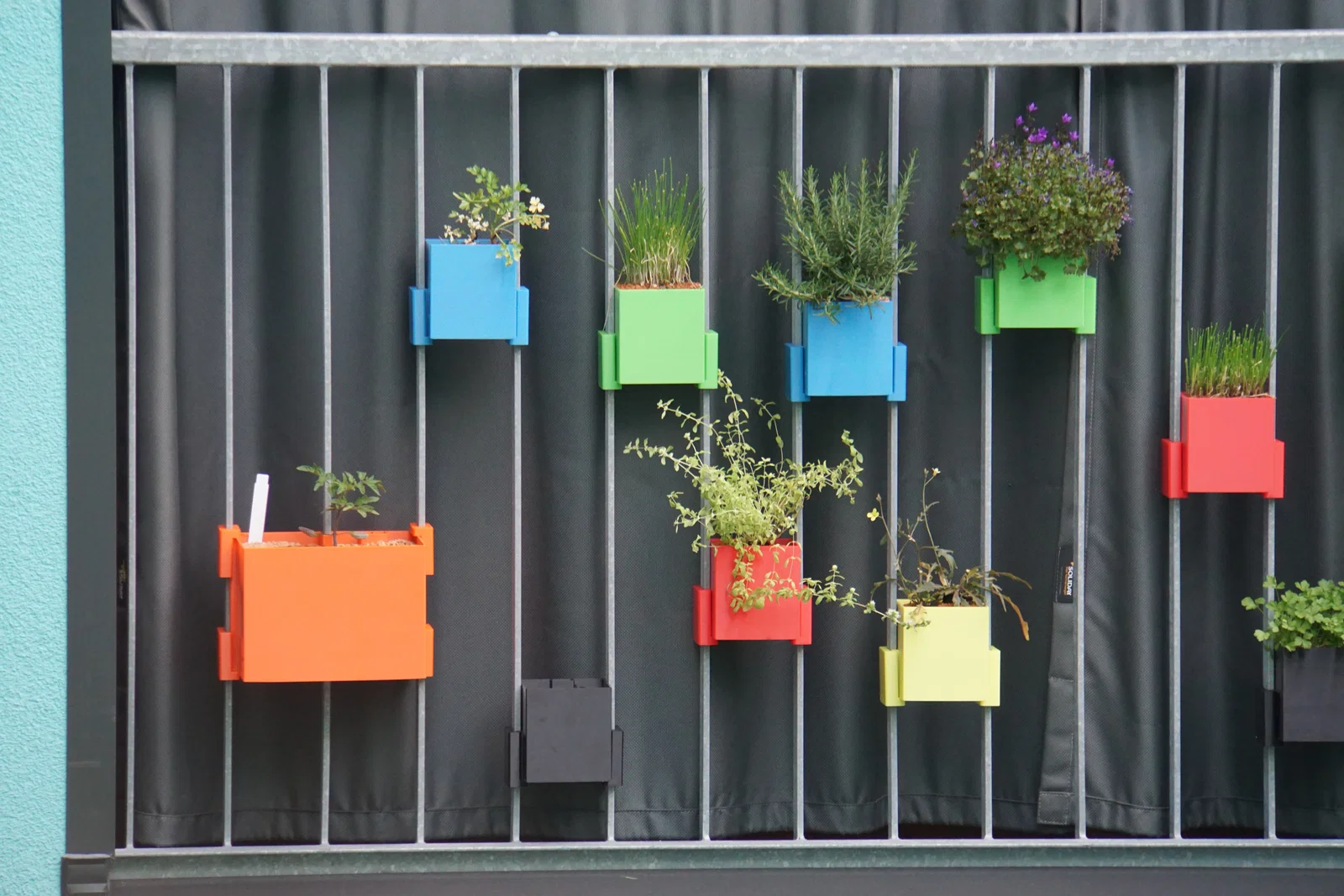

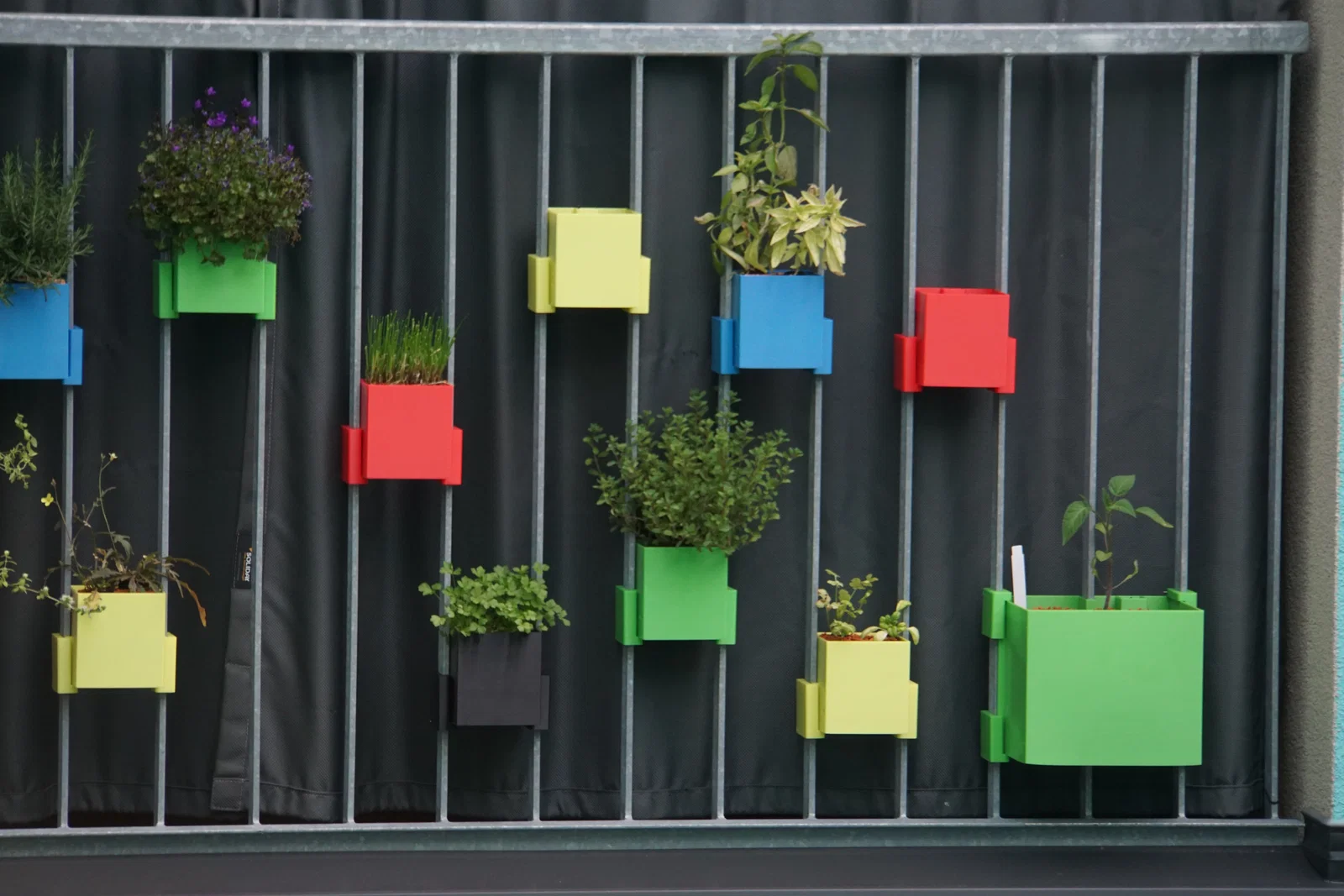

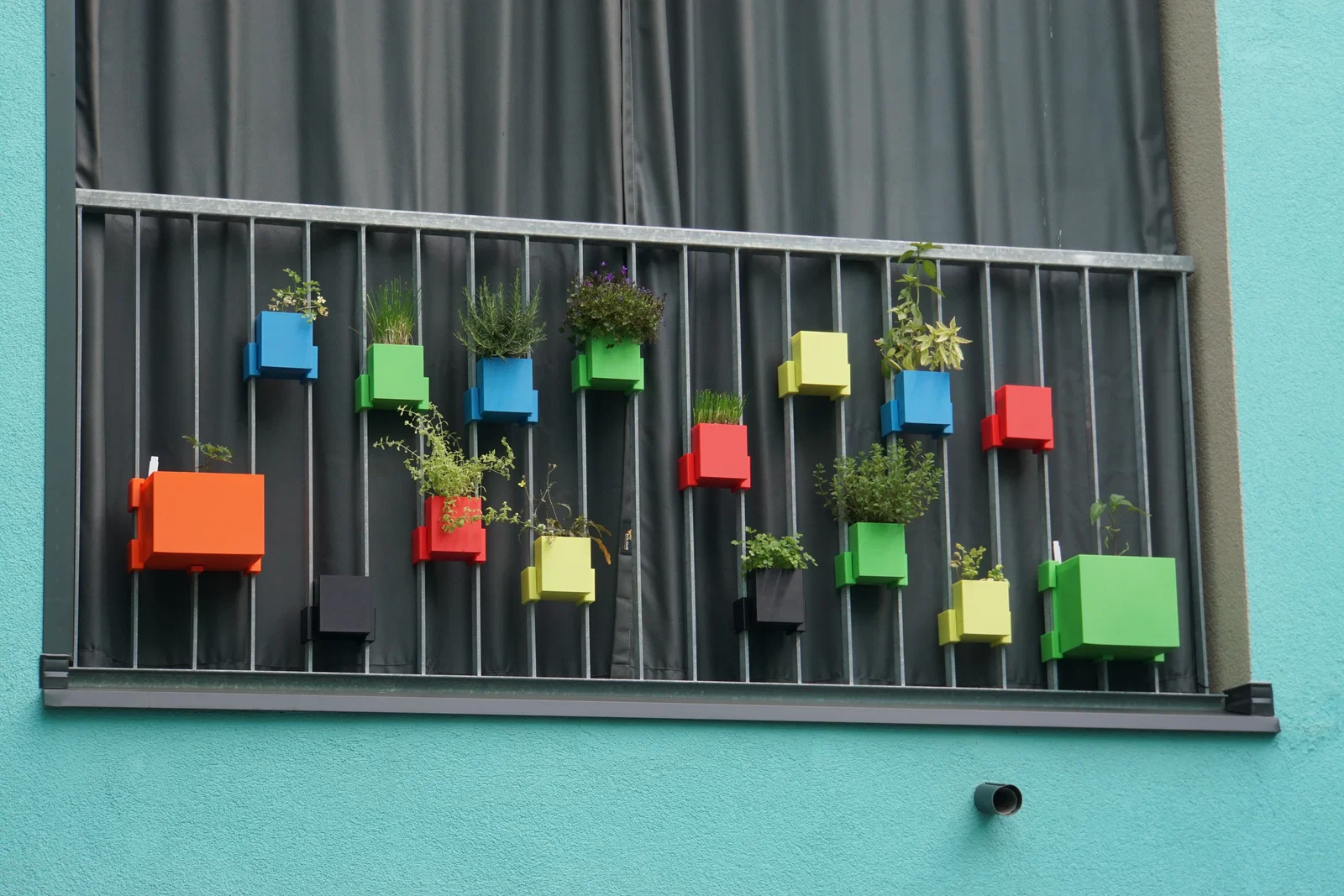

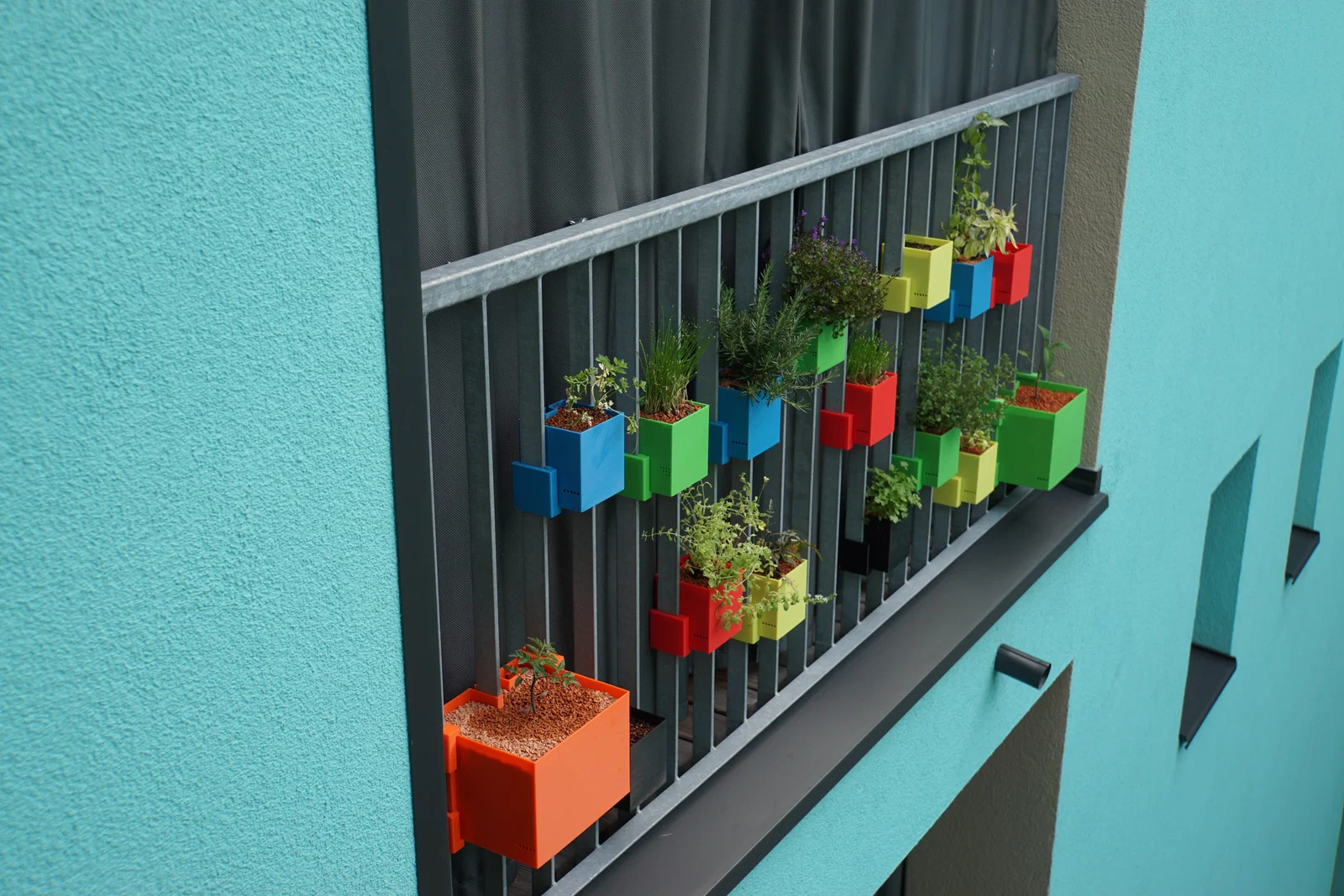

Chậu/khay trồng cây thiết kế để vừa khít vào khoảng giữa các thanh của lan can ban công. Có kèm file OpenSCAD để bạn chỉnh cho đúng lan can nhà mình một cách dễ dàng!

Có 2 phiên bản chậu (kích thước tính bằng mm):

• Bản nhỏ vừa giữa 2 thanh: 120x110x110 (HxWxD), dung tích ~1.5l
• Bản lớn bắc qua 3 thanh: 200x229.5x200 (HxWxD), dung tích ~9l
• (thanh lan can: 8.5x40.5 (WxD))

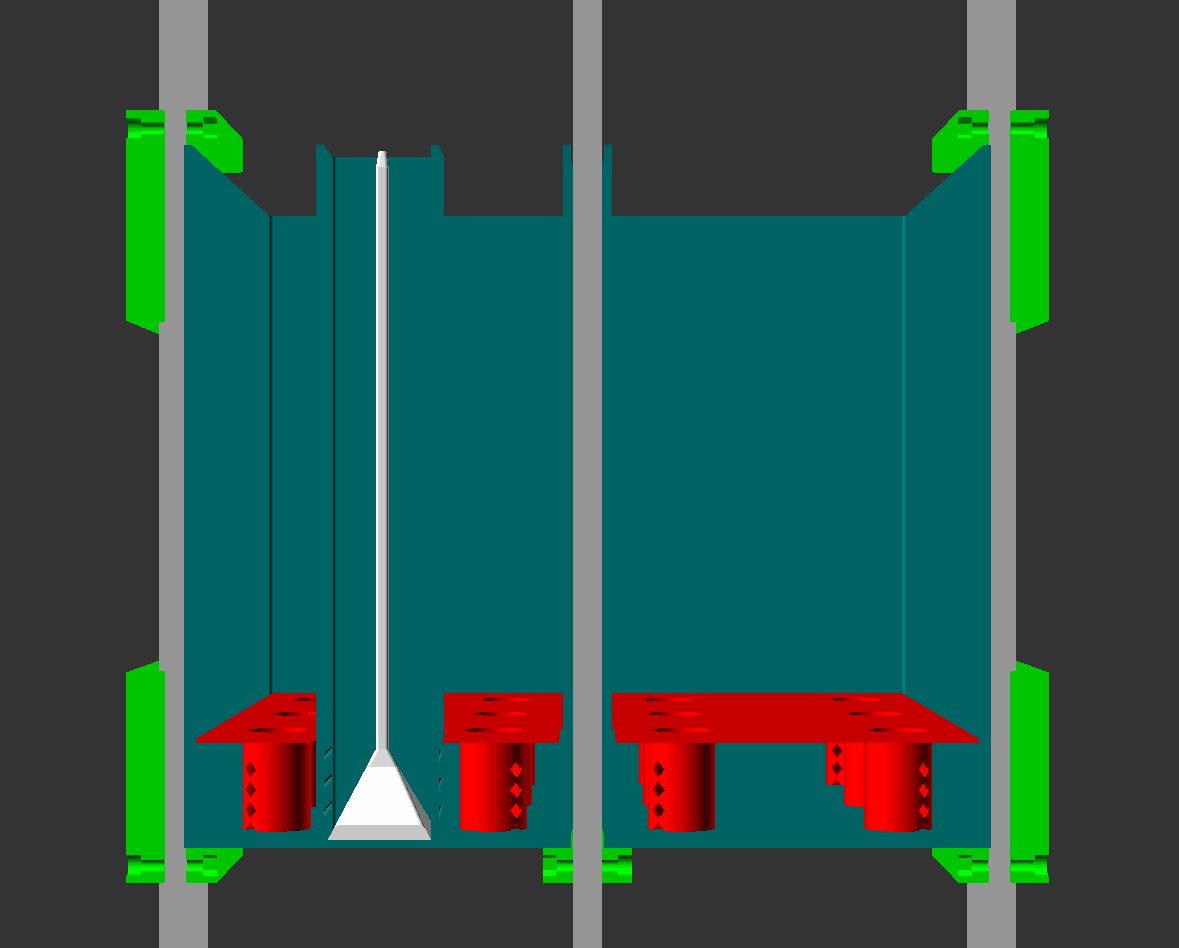

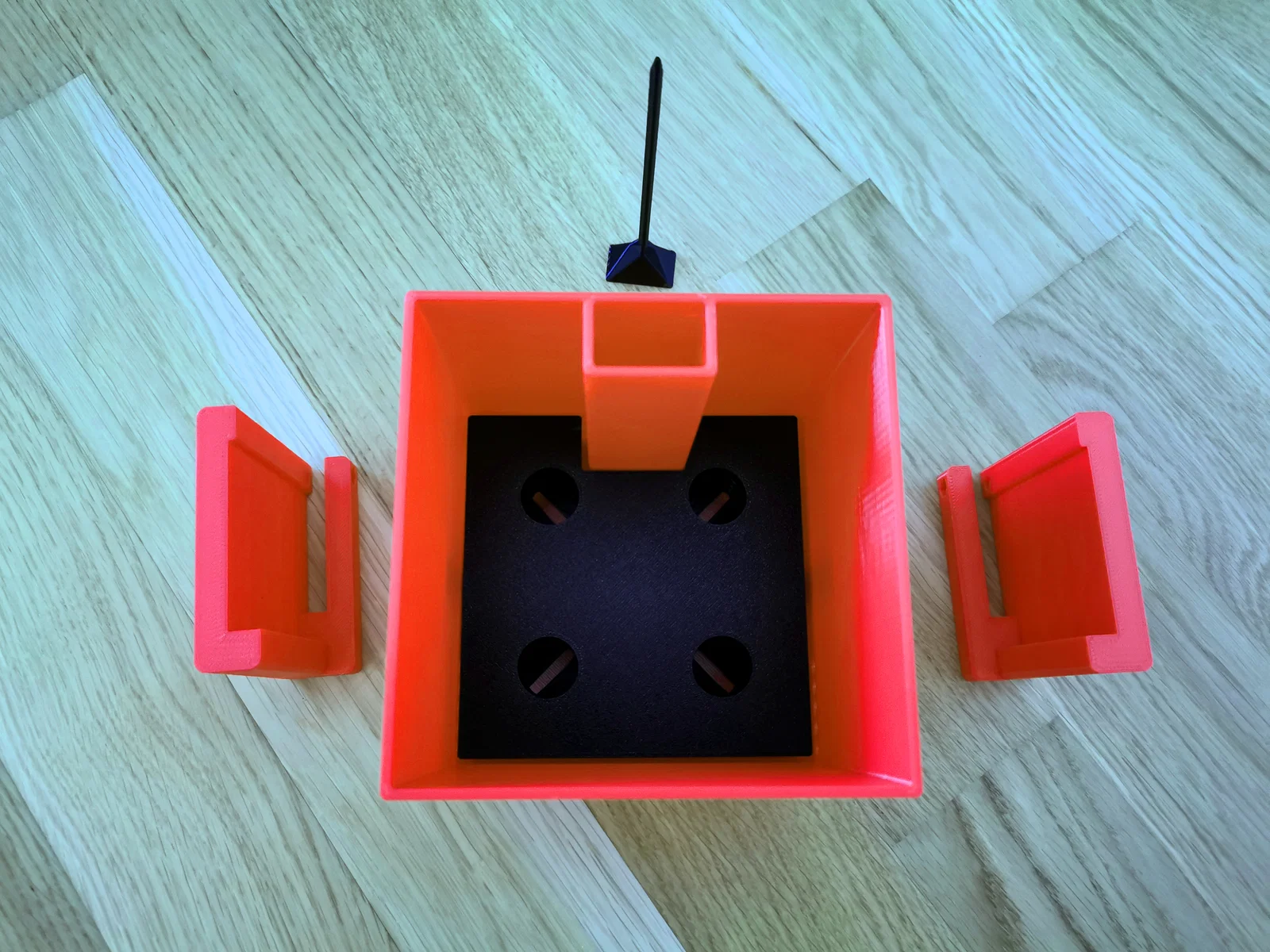

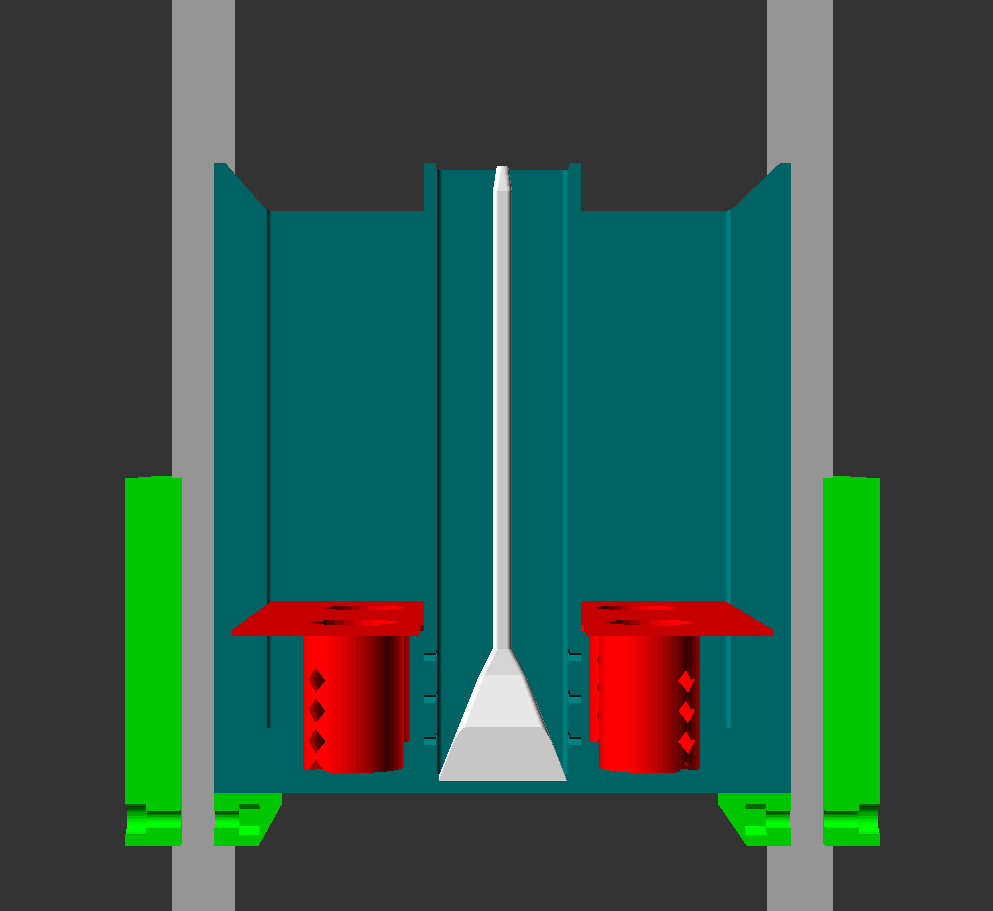

Mỗi chậu/khay trồng gồm 4 phần:

• thân chậu
• khay lót để tạo bình chứa nước (water reservoir)
• phao để kiểm tra mực nước
• 2 hoặc 5 ngàm/khớp treo (mounting brackets) (tùy kích thước chậu)

Trên mỗi bên hông chậu có lỗ thoát nước, nên bạn không tưới quá tay được và cũng không bị ngập khi trời mưa.

Nếu bạn in được, nhớ để lại bình luận hoặc đăng hình nhé!

Nếu bạn làm kích thước khác, vui lòng tạo một bản remix kèm các file STL.

Cập nhật

• 01.04.2024: Thêm v4 của file SCAD. Chỉ chỉnh nhỏ so với v3, như tăng khoảng cách giữa các lỗ thoát nước bên hông. Sửa lỗi phần khay lót bị chồng (overlap) với thân chậu khi render — cũng đã sửa cho v3.

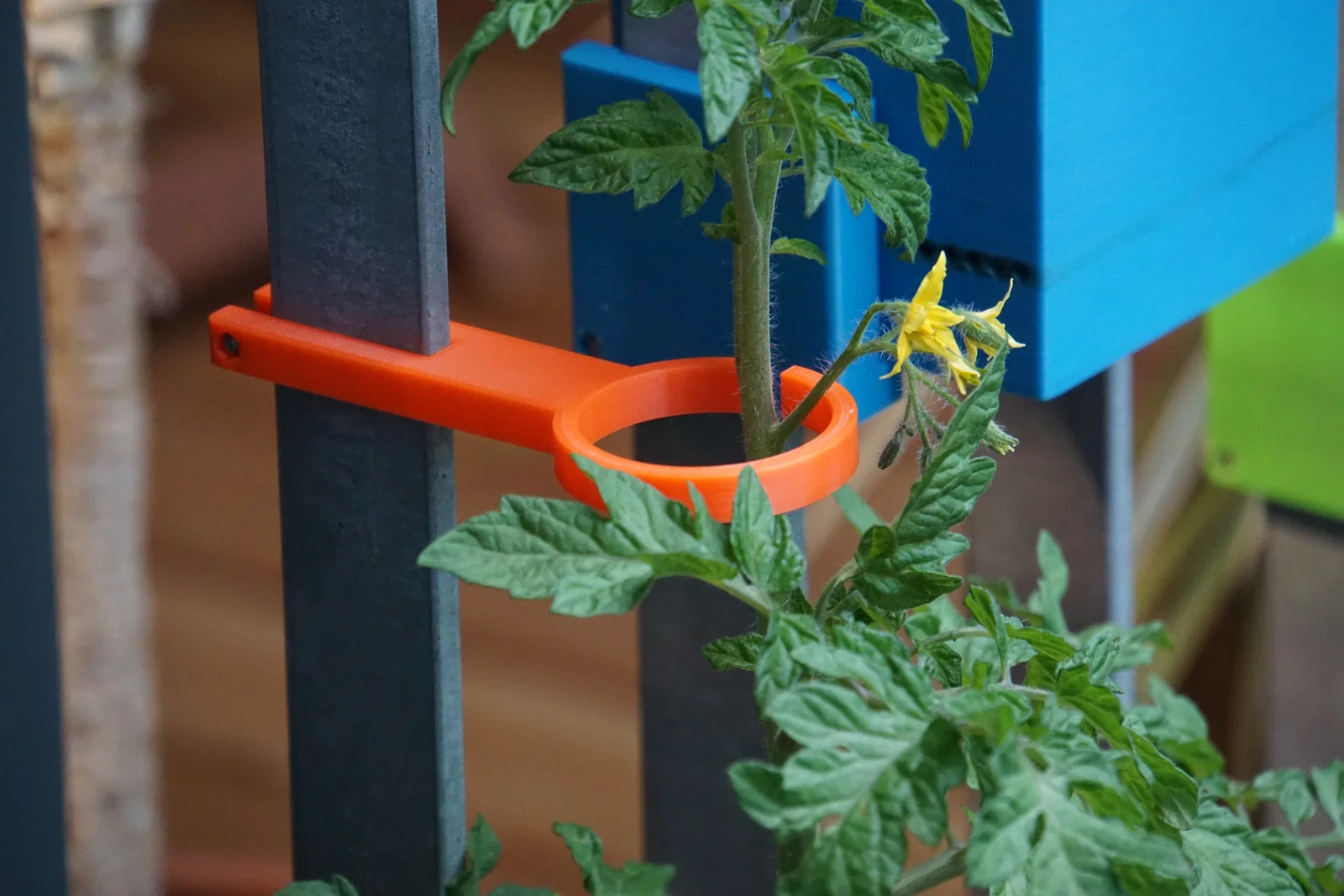

• 06.06.2021: Thêm kẹp giàn leo cà chua (tomato trellis clip) cho lan can ban công.
• 30.04.2021: Xuất STL từ OpenSCAD giờ tạo mesh sạch theo FreeCAD. Thêm các file SCAD và STL hậu tố -v2. File 3MF không đổi vì Prusa Slic3r đã tự sửa mesh và in vẫn ổn.
• 01.01.2021: Thành của phần ngàm treo (mount) giờ cố định độ dày. Trước đây nó scale theo bề rộng thanh lan can, gây tốn nhựa với lan can rộng. Cập nhật file SCAD với -v3. Các file khác không đổi.

Tùy biến (Customi(s/z)ing)

Tải và mở flowerpot.scad. Tất cả biến quan trọng nằm ở đầu file. Kích thước tính bằng mm.

Thông thường bạn sẽ cần chỉnh 6 biến:

• big: false sẽ tạo chậu nhỏ, true sẽ tạo chậu lớn.
• pw,ph,pd: chiều rộng, chiều cao và chiều sâu của chậu. Nên để chiều rộng nhỏ hơn khoảng cách giữa các thanh 1–2mm. Đặc biệt với chậu lớn vì nó cộng thêm 1mm (biến rwg) cho thanh ở giữa) để khỏi bị kẹt.
• rw,rd: chiều rộng và chiều sâu của một thanh lan can. Các số đo này nên đo cho chính xác.

Lắp đặt (Mounting)

Mỗi ngàm treo cần 1 con ốc M3x20 (hoặc dài hơn) và 1 ê-cu lục giác M3.

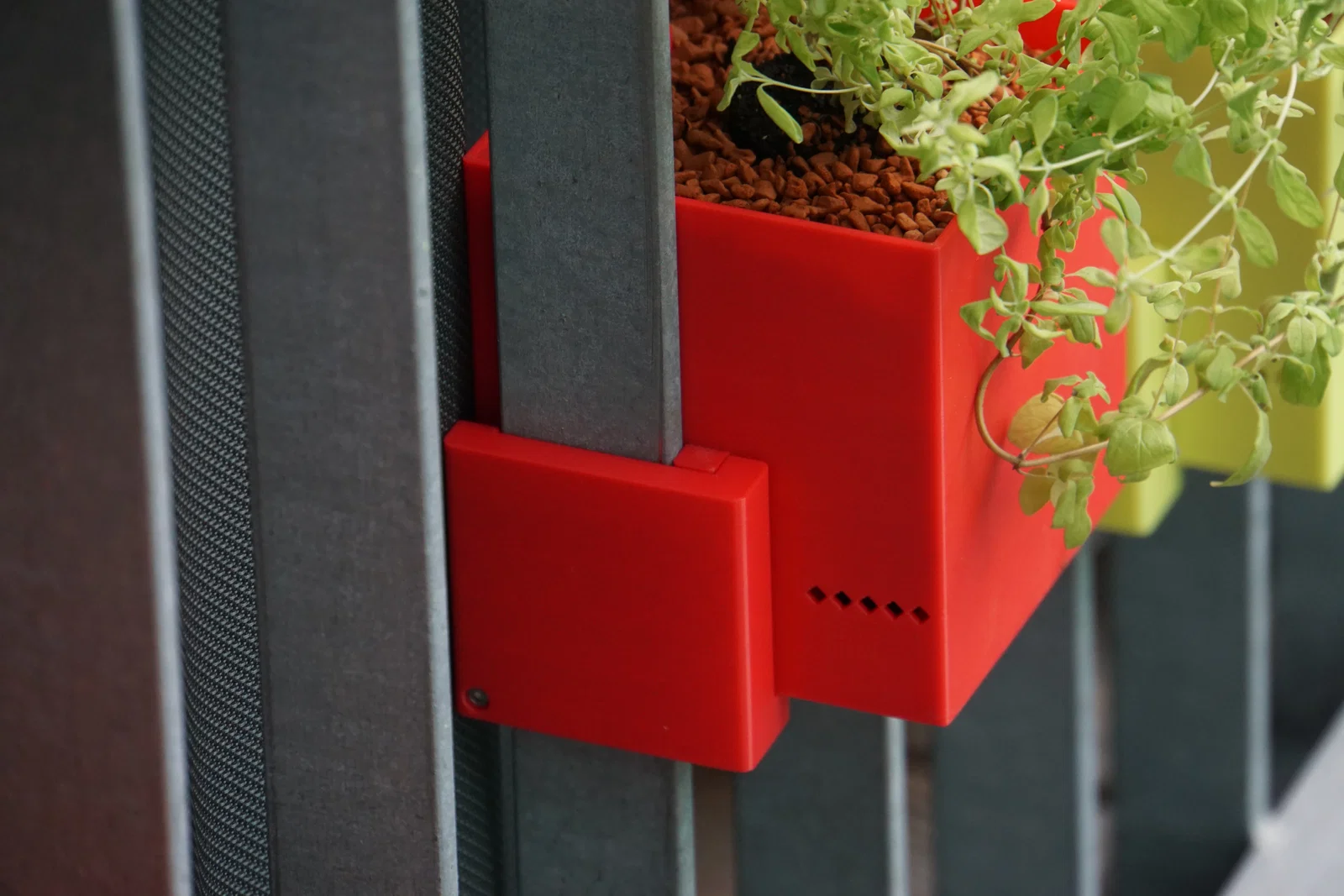

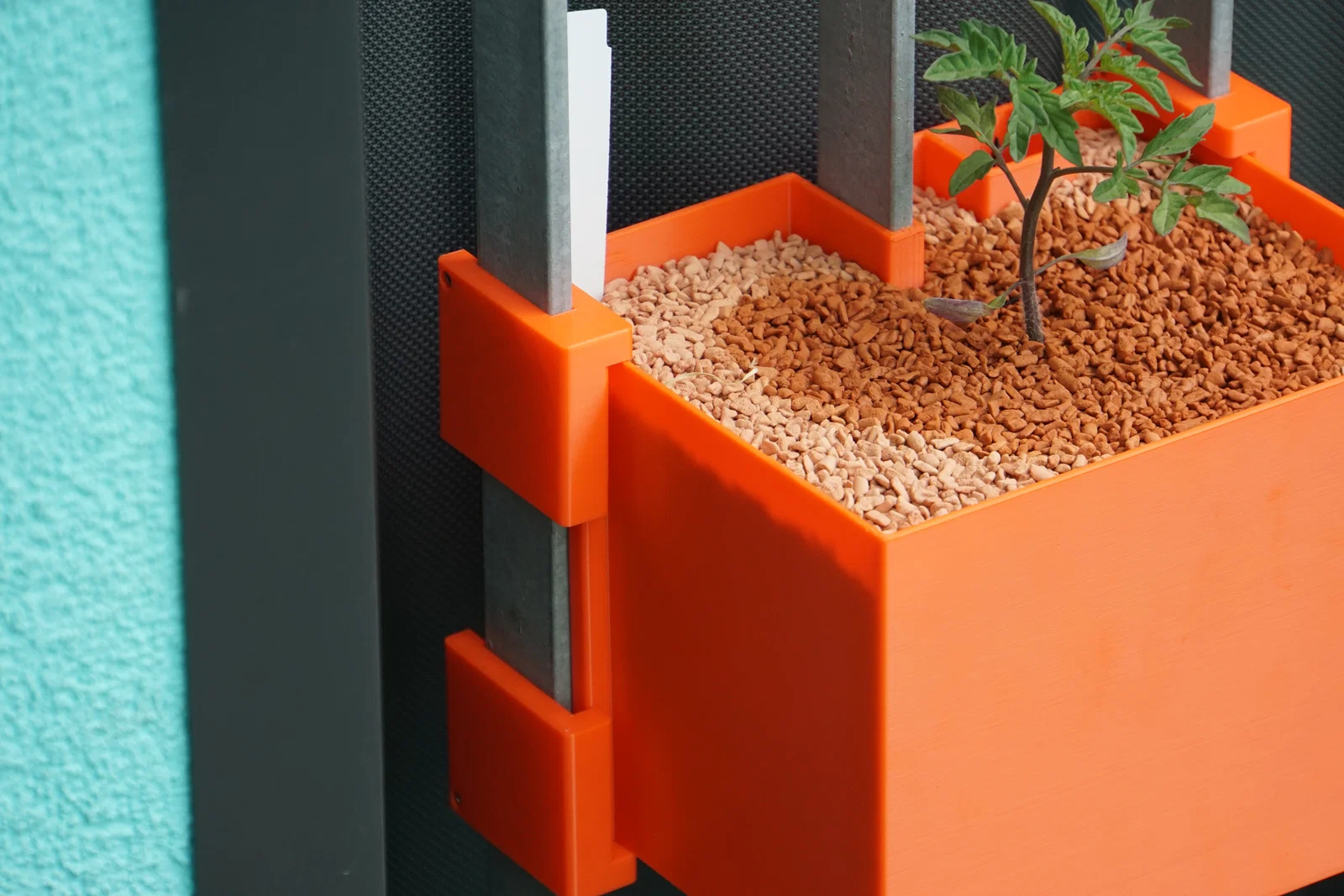

Đặt các ngàm treo lên lan can và siết cố định từng cái bằng ốc. Mỗi bên chậu có một móc treo (hanger), chỉ cần trượt vào khe giữa ngàm treo và thanh lan can là được. Với chậu lớn, hãy dùng đủ cả 5 ngàm treo cho chắc ăn.

In 3D (Printing)

Tất cả được in bằng PETG với thiết lập 0.3 DRAFT. Mình in thân chậu đặc hoàn toàn (không infill) — 4 lớp đáy, 3 perimeters, ưu tiên in outer perimeters trước. Chậu giữ nước tốt.

Có kèm file 3MF với đầy đủ thiết lập. Bạn có thể dùng làm tham khảo nếu chậu không vừa lan can nhà bạn — chuyện này khá dễ xảy ra. Để in chậu nhỏ, bạn cần các file có tiền tố small-; còn chậu lớn thì dùng các file có tiền tố big-.

Cũng có sẵn file STL, nhưng bạn sẽ cần tự chia/tách (split) bằng phần mềm slicer của bạn.

Khi in chậu lớn, nhớ kiểm tra bó dây cáp của extruder có bị chùng xuống không! Của mình bị chùng và làm hỏng bản in sau ~30 giờ. Bạn cân nhắc dùng của Asraff — mình dùng cái này là hết bị.
