Anten Ground Plane 868MHz Meshtastic

Ground Plane Antenna 868MHz (hoặc cho tần số khác như 433MHz hay 915MHz) dùng cho Meshtastic hoặc mục đích khác

tôi dùng dây đồng 1,5mm² (đường kính 1,4mm) lấy từ dây điện chuẩn NYM ở châu Âu

hoặc AWG 14 hay 15 ở Mỹ

-kéo căng dây bằng kềm và ê-tô bàn để cho thẳng

-tính chiều dài dây (ví dụ xem ở đây: https://www.dl2fbo.de/lamda-1-4-groundplane/))

và cắt dài hơn một chút (thêm 10mm hoặc ½")

-bạn cần một đầu nối SMA Pigtail cho đúng chuẩn

-cắt bỏ đầu nối IPAX rồi bỏ đi

-có thể khoan lỗ lớn hơn chút so với đường kính dây

-vòng đồng tôi làm từ chính loại dây đó

-uốn vòng quanh mũi khoan hoặc cái gì đó tương tự

-luồn các radials xuyên qua rồi hàn hơi nhanh tay vào cái vòng

-bẻ nhẹ sợi dây trên (top wire) để dễ thao tác hơn

-luồn dây coax từ phía dưới lên qua lỗ

-tuốt 6mm hoặc ¼" lớp vỏ cách điện bên ngoài

-gom lớp shield về một phía, xoắn lại rồi tráng thiếc lên

-tuốt vài mm hoặc khoảng 1/8" lớp cách điện bên trong và tráng thiếc chuẩn bị sẵn

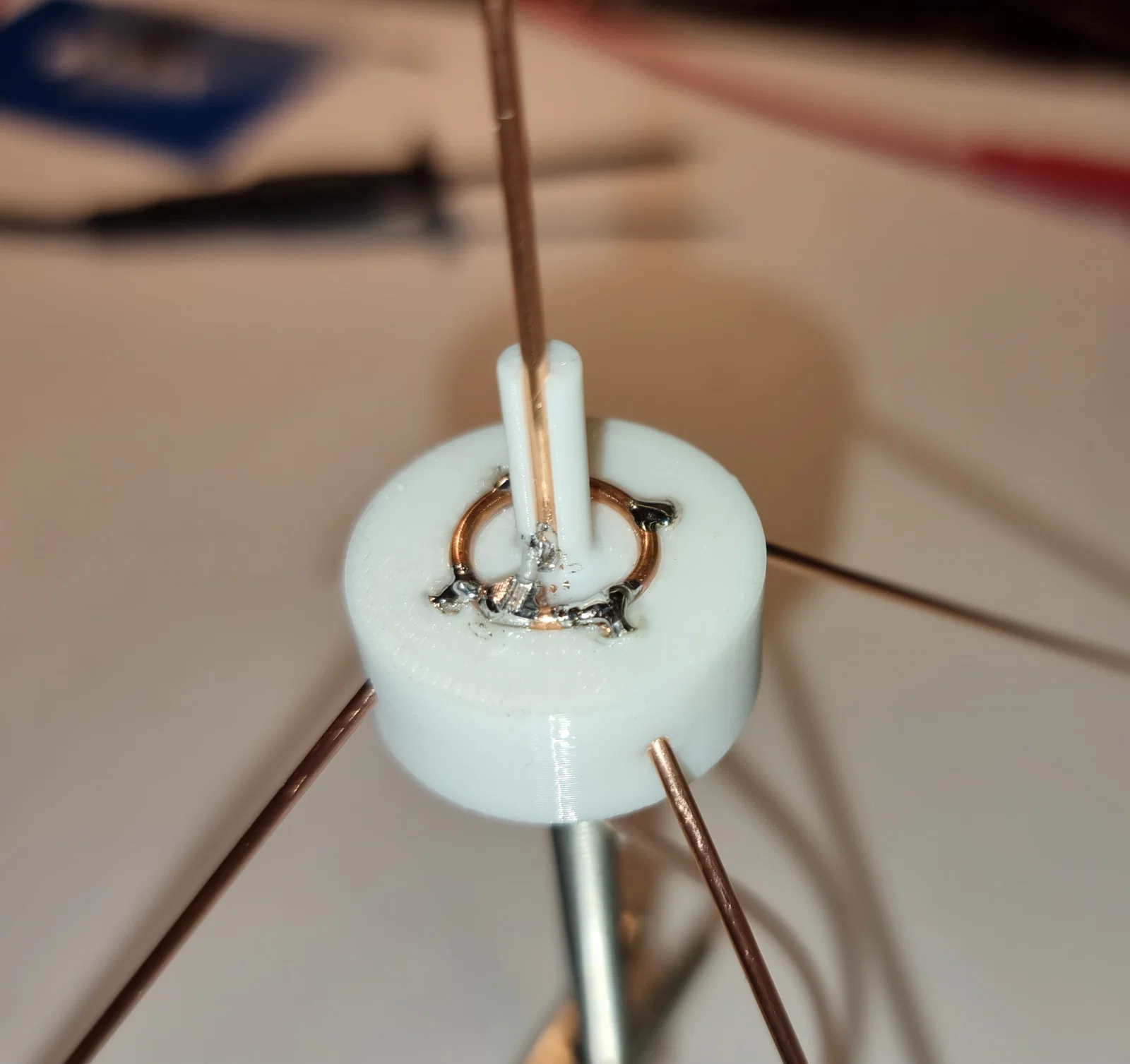

-hàn shield vào cái vòng và hàn lõi (core wire) vào thanh trên (top beam)

-đậy nắp lại bằng silicone hoặc keo

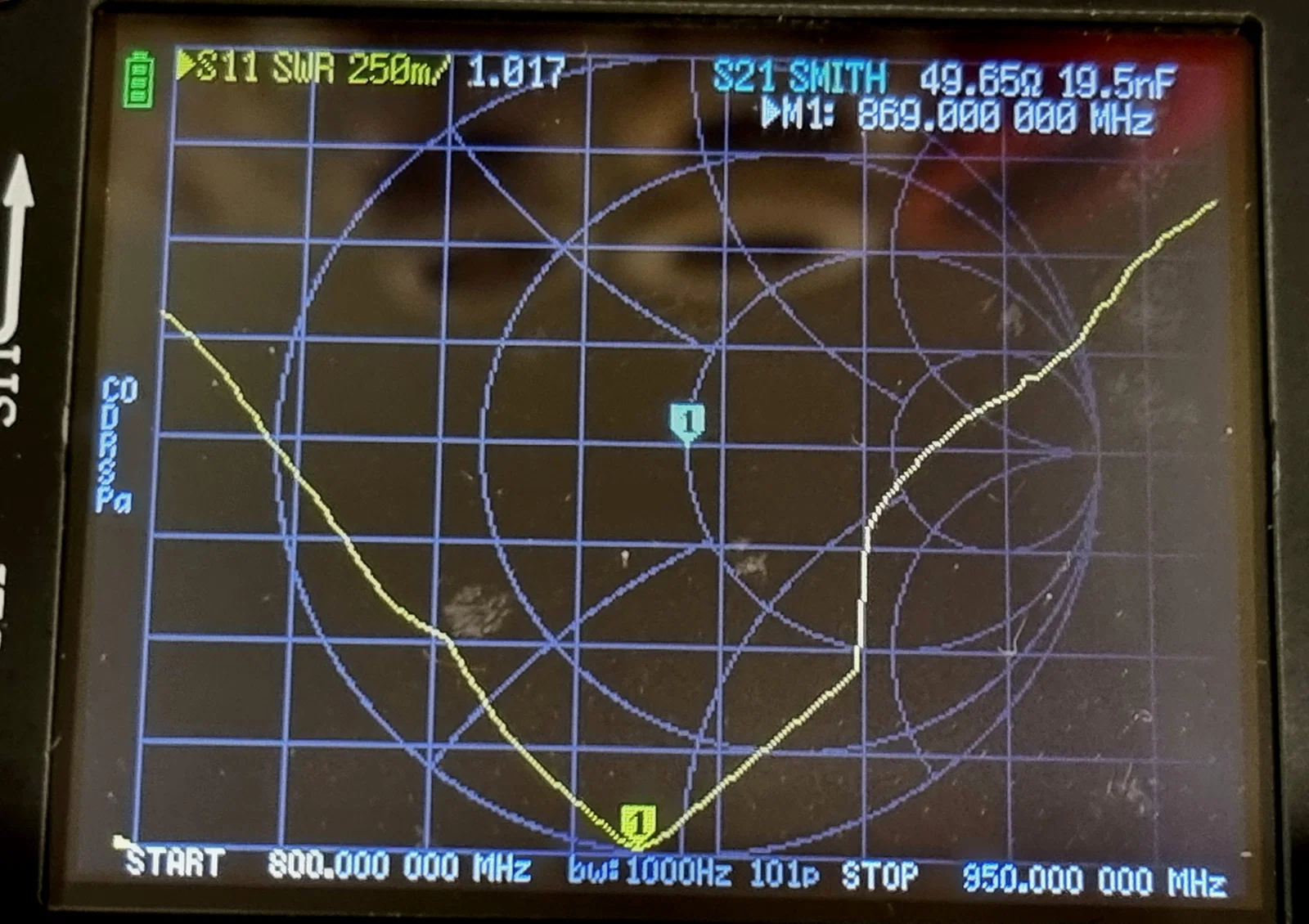

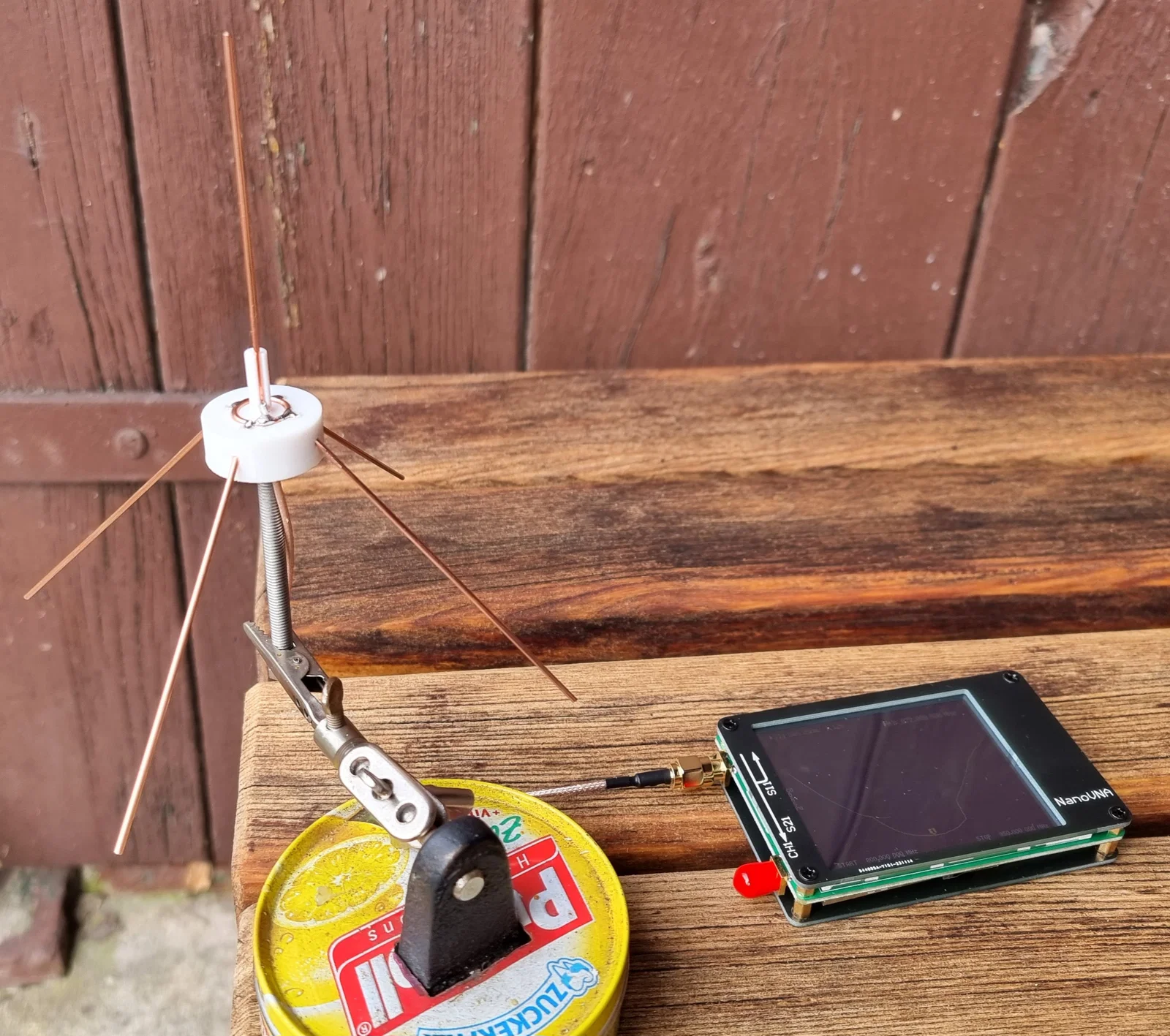

lý tưởng nhất là tune bằng VNA

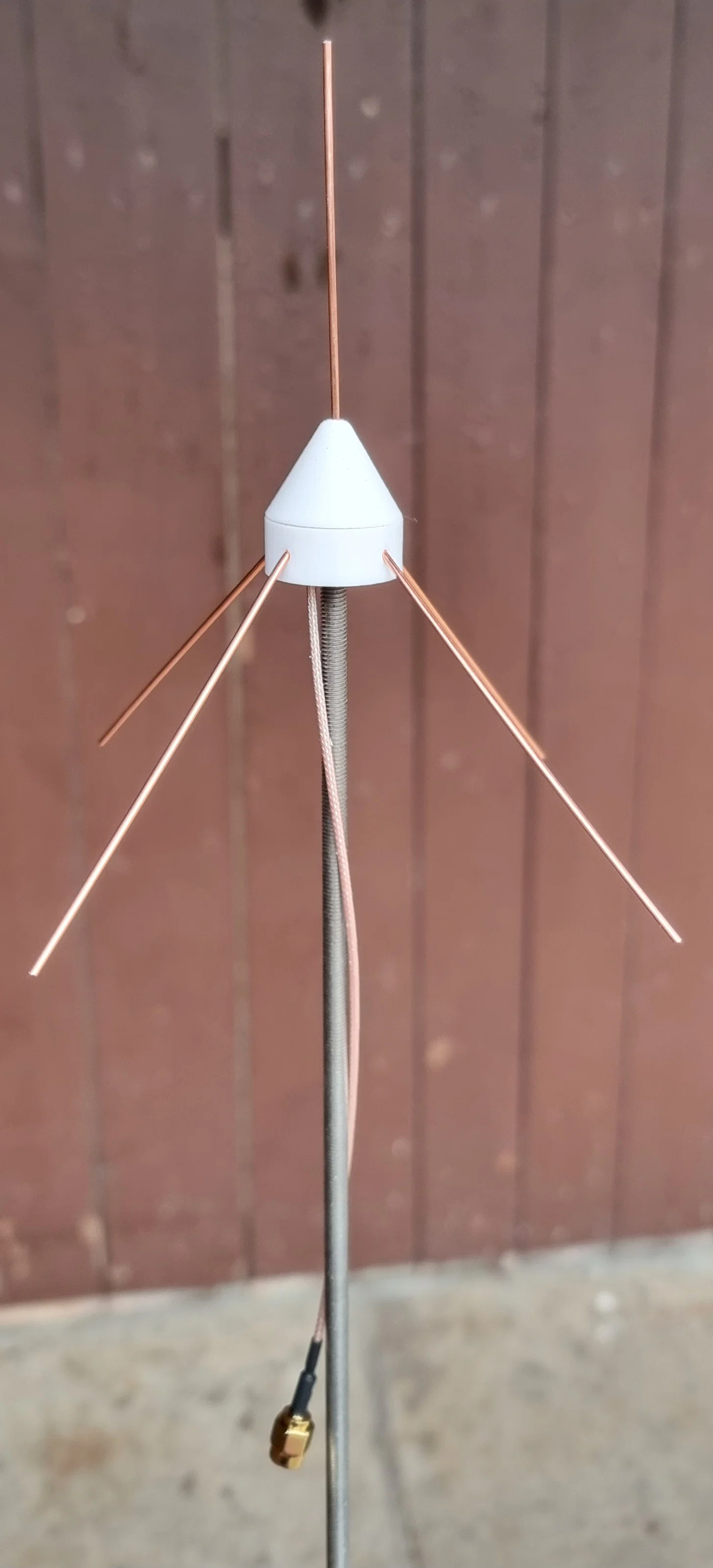

Chiều dài dây của tôi tính cho 868MHz

-thanh trên (top beam) tổng chiều dài tính toán là 82mm; đo từ đầu tip nhựa phía trên ở bên ngoài thì dài 61mm

-bốn radials tổng chiều dài tính toán là 92mm; đo từ vòng nhựa bên ngoài thì dài 81mm

tôi in bằng Bambulab X1C với PETG
