Kết nối pin Bosch Professional 18V cho dụng cụ điện

Một bộ nối đơn giản cho pin Bosch Professional 18V. Dễ dàng in mà không cần hỗ trợ hoặc máy in được hiệu chỉnh tốt.

Phần cứng bổ sung cần thiết:

• 2x đầu nối chấu cái 6.3mm
• 5x vít kim loại 2.9x9.5mm (hoặc bất kỳ kích thước tương tự nào khoảng 3mm đường kính và 10mm chiều dài)
• Dây dẫn (các phiên bản của phần cơ sở cho đường kính ngoài 2mm và 3mm đã được tải lên dưới dạng .stl, cho các kích thước khác hãy sử dụng tệp .scad đã cung cấp hoặc liên hệ trực tiếp với tôi)
• 1 dây buộc zip làm giảm căng thẳng

Lắp ráp:

1. In một trong các phần “_body”, phù hợp với kích thước dây bạn dự định sử dụng, và nắp đậy (hoạt động cho tất cả các kích thước). Thông số in tôi đã sử dụng: chiều cao lớp 0.2mm PETG, độ dày tường 1.2mm, chiều cao trên/dưới 0.8mm, 15% độ đầy
2. Bấm các đầu nối chấu vào dây

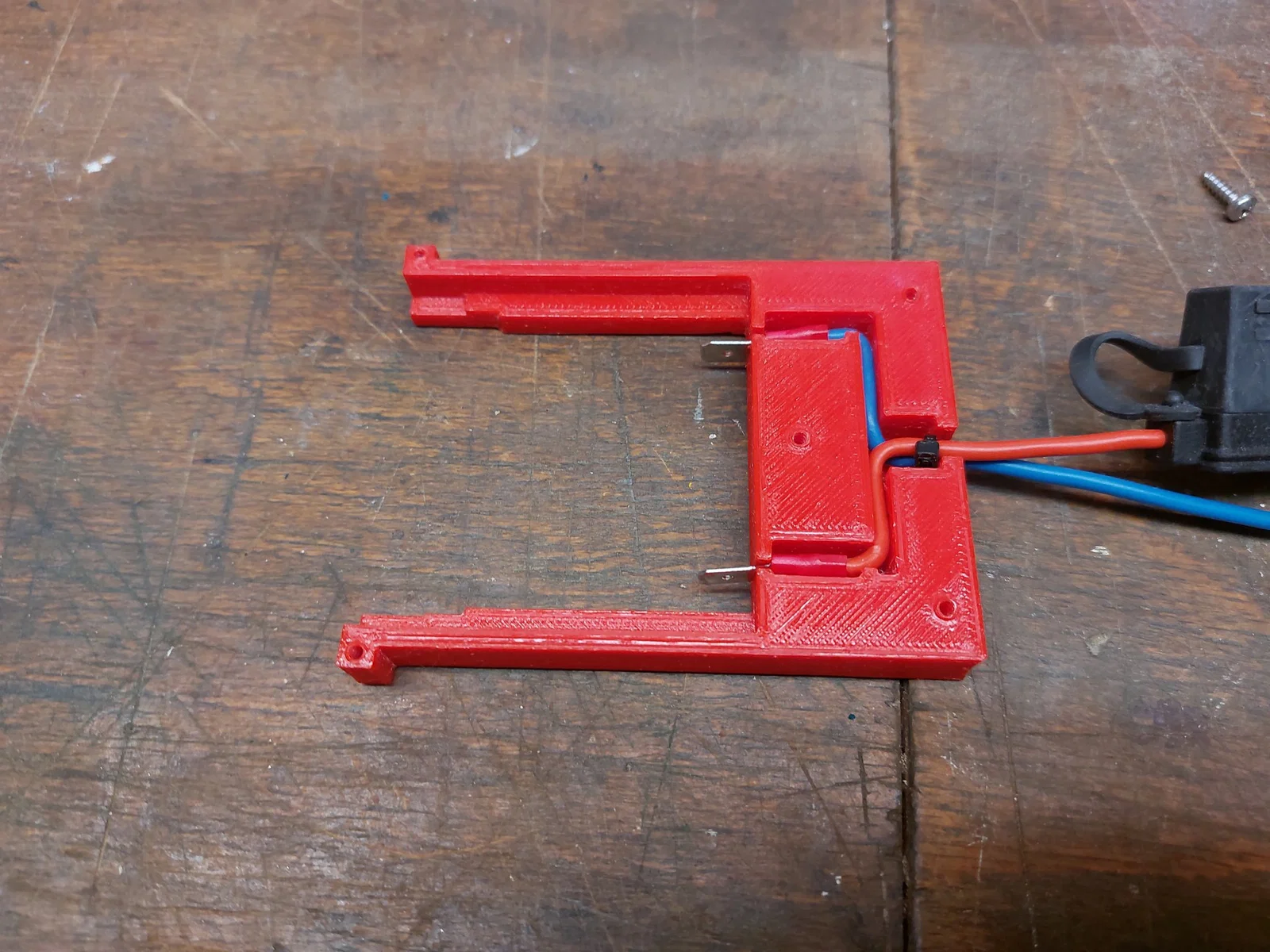

3. Đặt các đầu nối vào thân và dẫn dây qua các kênh ra khỏi thân
4. Buộc một dây buộc zip quanh các dây ngay trước khi ra ngoài để làm giảm căng thẳng

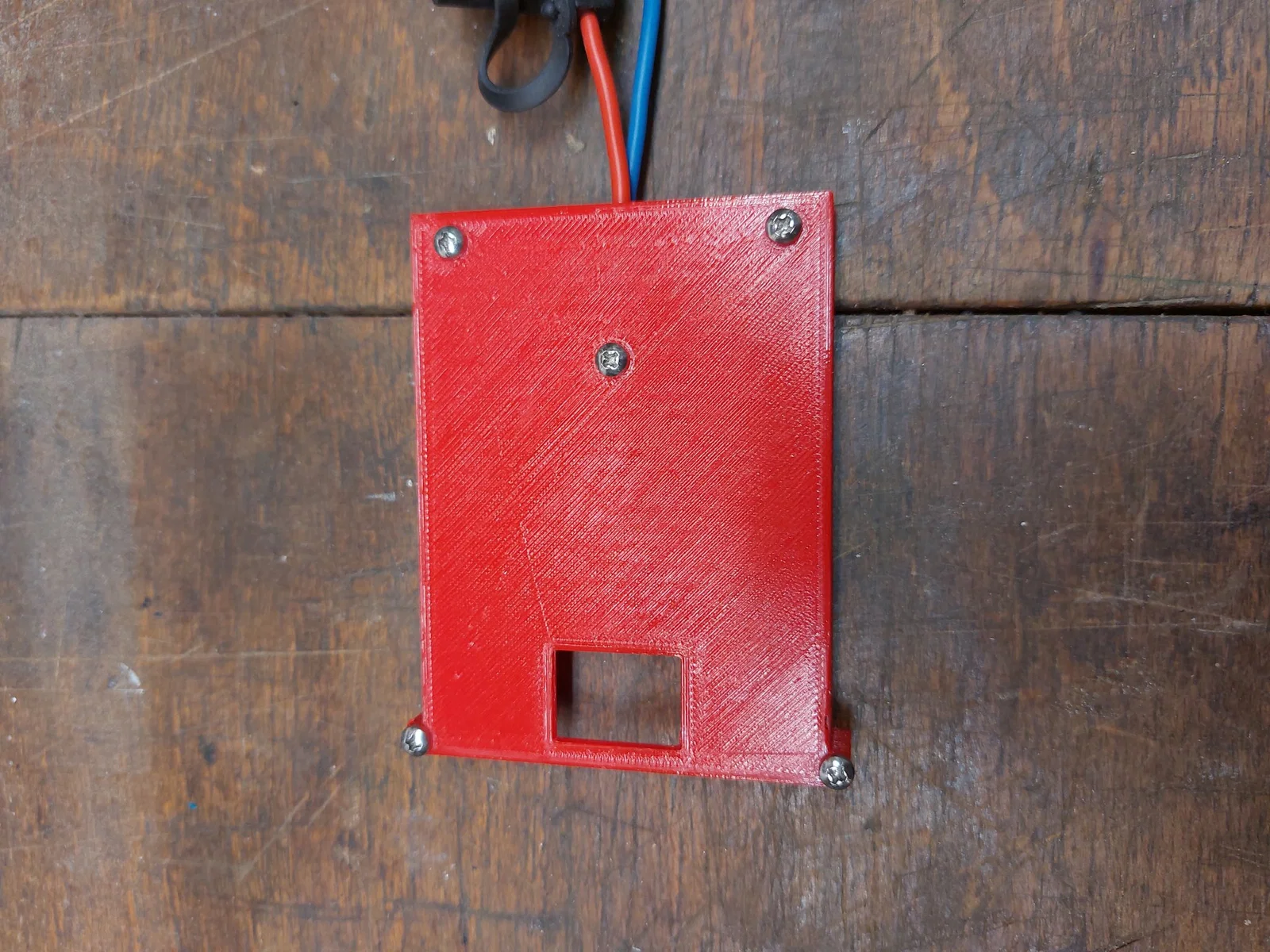

5. Đặt phần nắp lên trên và cố định nó bằng các vít
