MPCNC Primo J-25.4mm: Cable/Drag Chain cho trục Z (Mostly Printed CNC)

Remix từ Mostly Printed CNC Primo J-25.4mm MPCNC Tác giả V1Engineering

Tác giả xorly_228416

Lượt tải
102
Lượt thích
11
Lượt coi
971

File 7 1,9 MB

  • z-dragchain-clamp2-raised_1777318023.stlSTL · 200,8 KB
  • truck-clamp-j-primo-dragchain-left_1777318025.stlSTL · 552,1 KB
  • z-dragchain-clamp1_1777318026.stlSTL · 592,1 KB
  • z-dragchain-clamp2_1777318027.stlSTL · 178,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

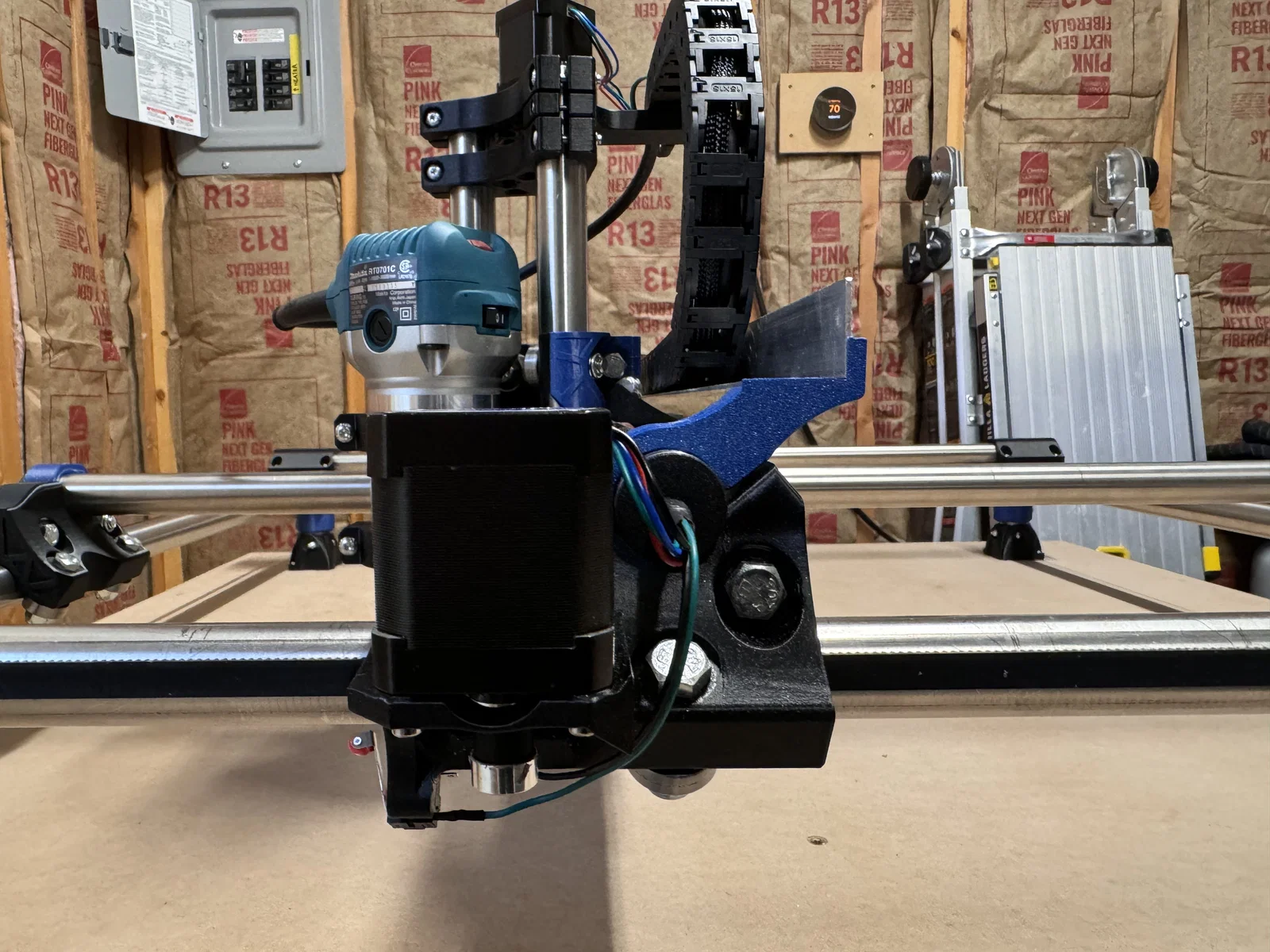

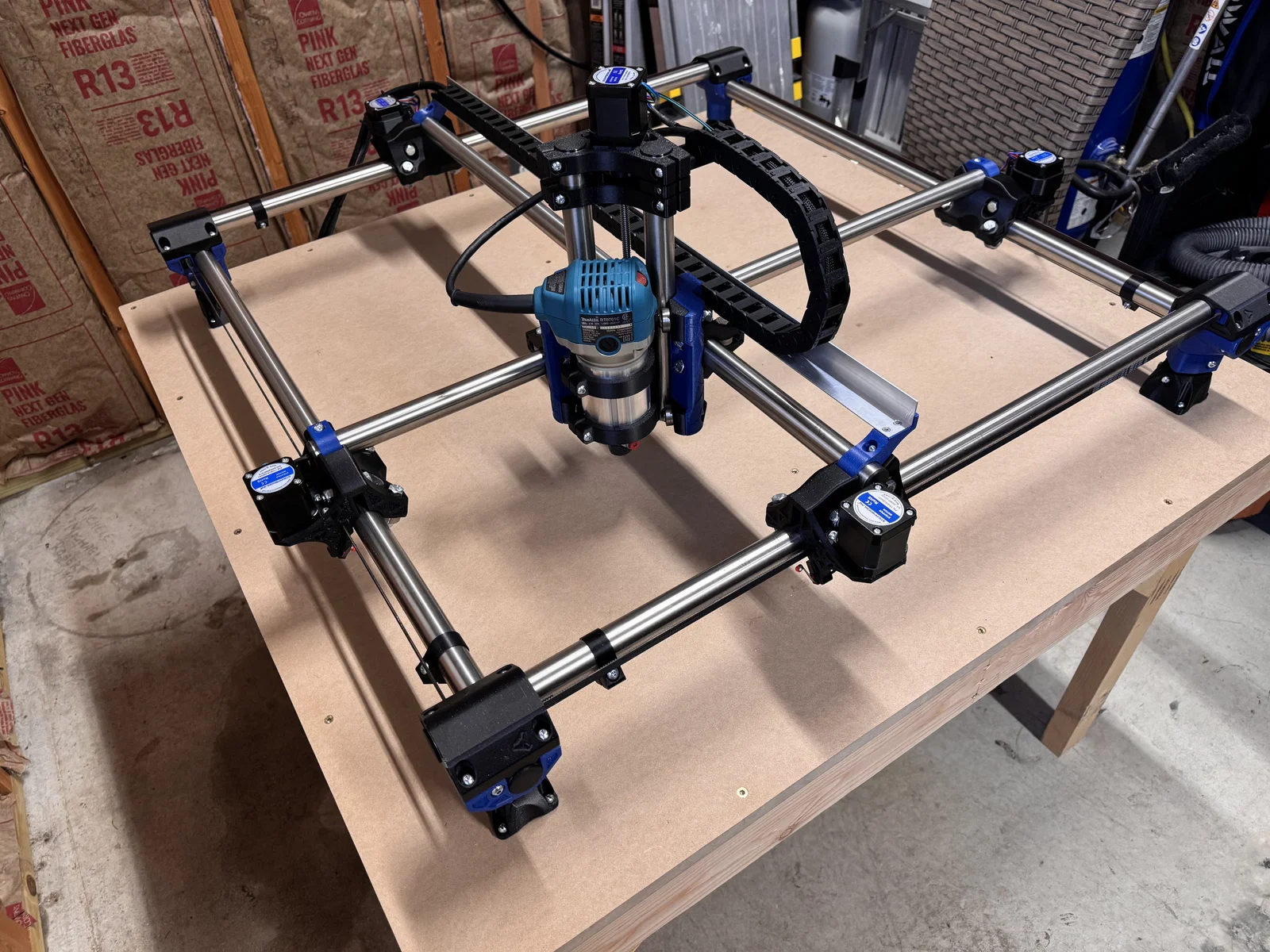

Mình không ưng mấy mẫu cable chain cho trục Z của MPCNC Primo mà mình tìm được online. Nên mình tự thiết kế một bộ riêng và chạy rất ổn. Bộ này dành cho phiên bản J-25.4MM.

Phần cứng (hardware) cần cho bộ này:

  • 8 x insert ren nhiệt M3x5x4 loại Voron spec (2 cái cho mỗi truck clamp, 4 cái cho Z clamp)

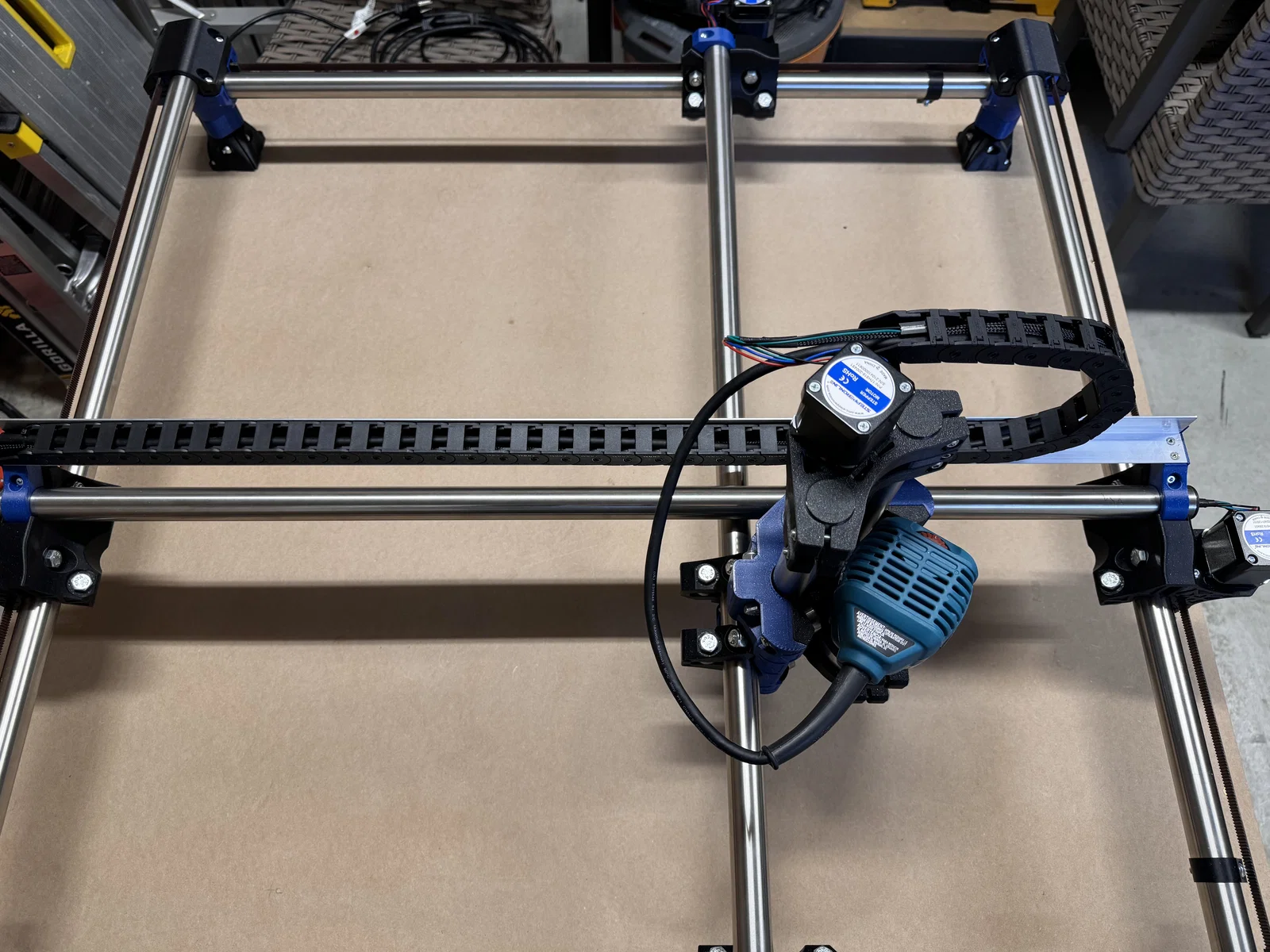

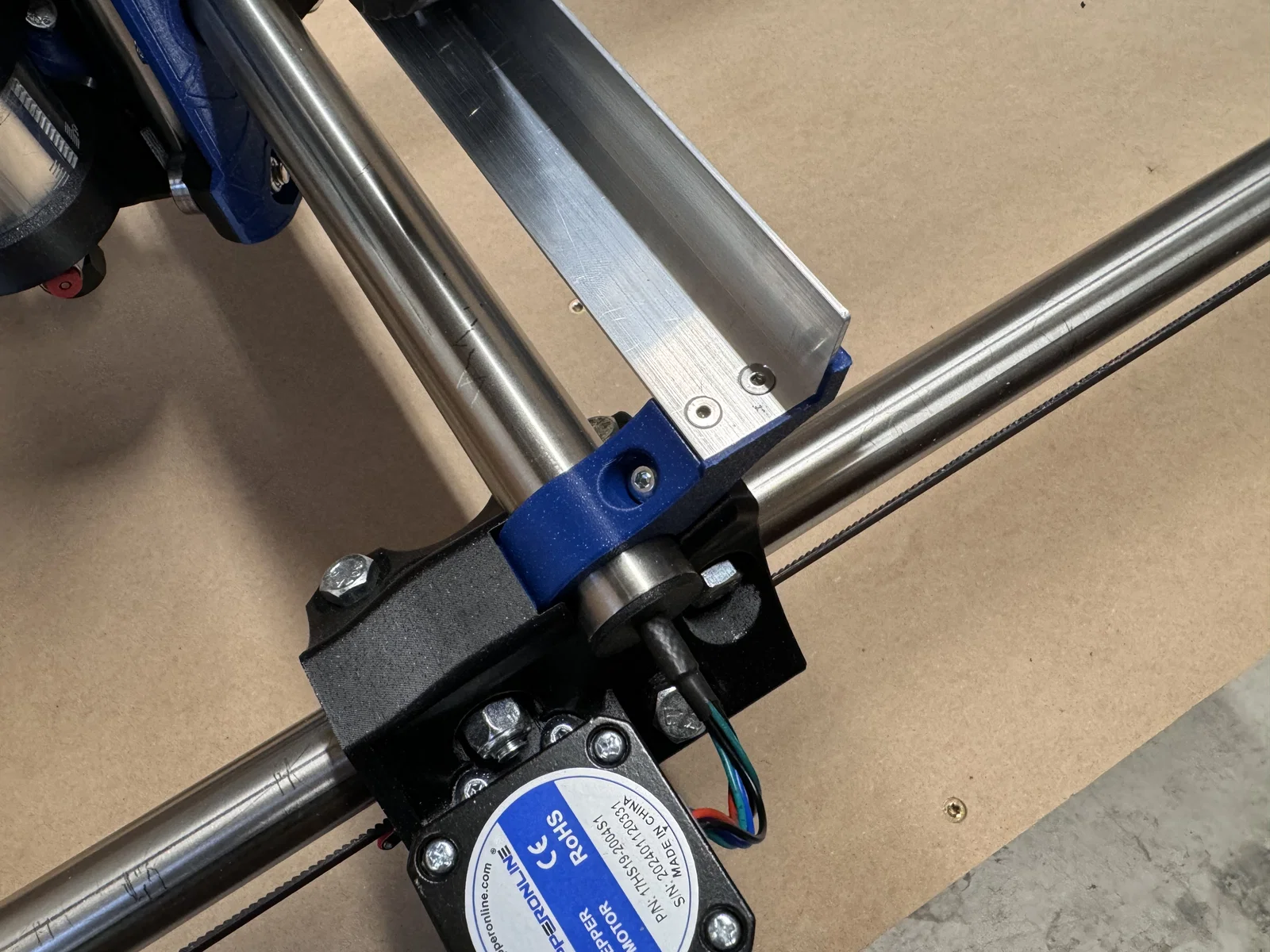

  • 2 x ốc M3x6 đầu bằng (flat socket head) – truck clamp bên phải
  • 4 x ốc M3x10 đầu bằng (flat socket head) – truck clamp bên trái và phần z-chain mount bắt vào cable chain

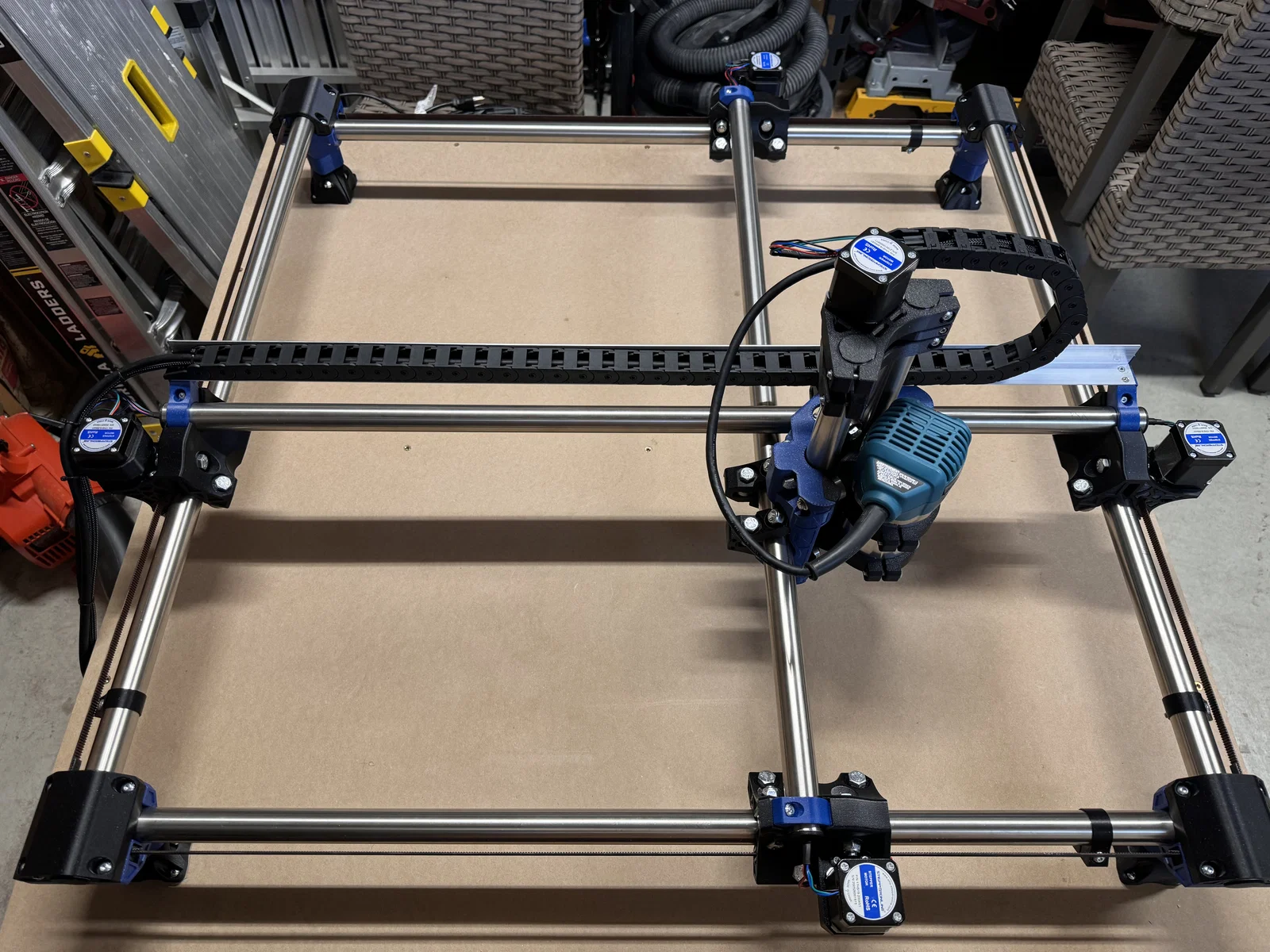

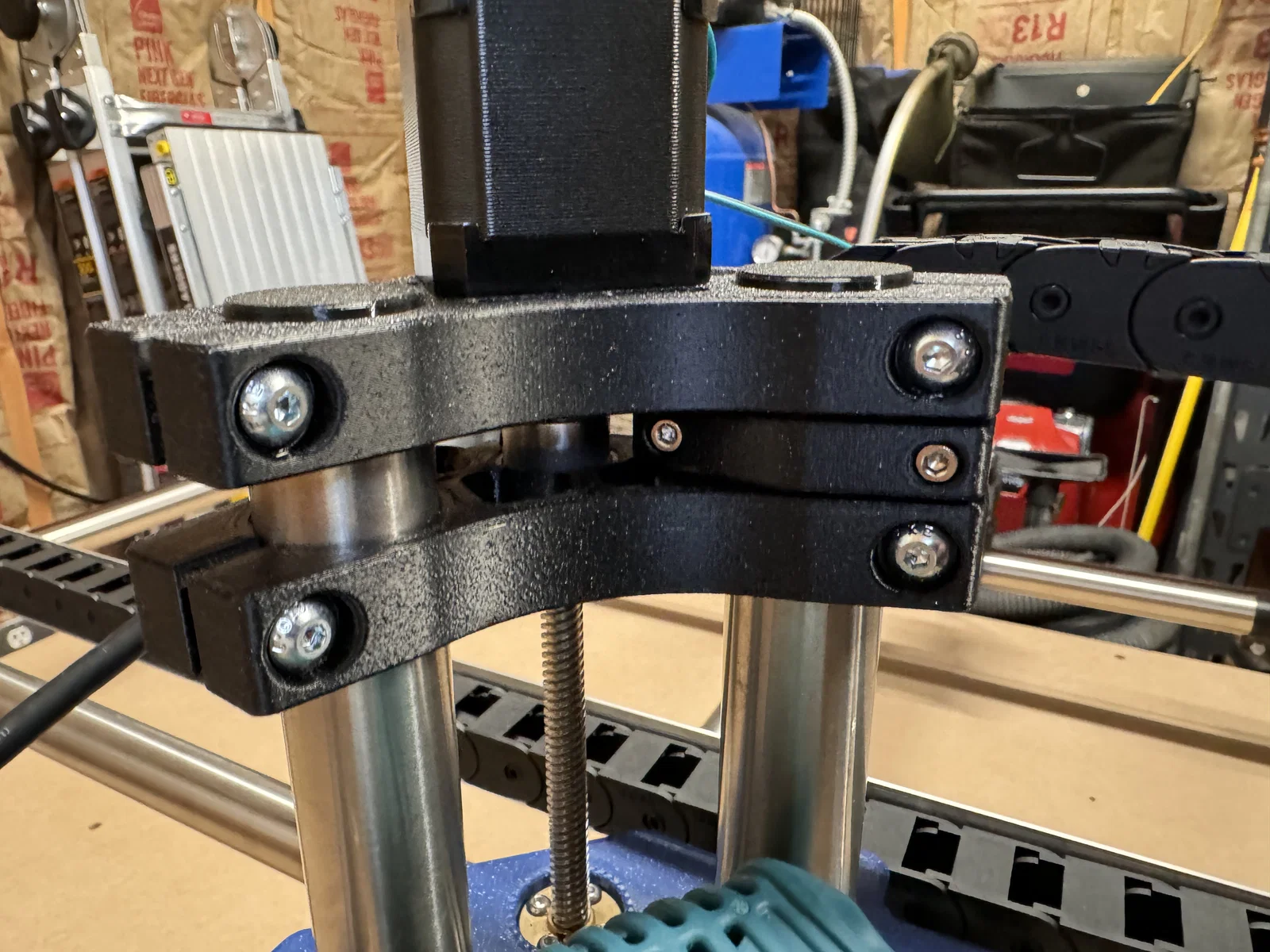

  • 2 x ốc M3x18 đầu trụ (socket head cap) – Z-clamp

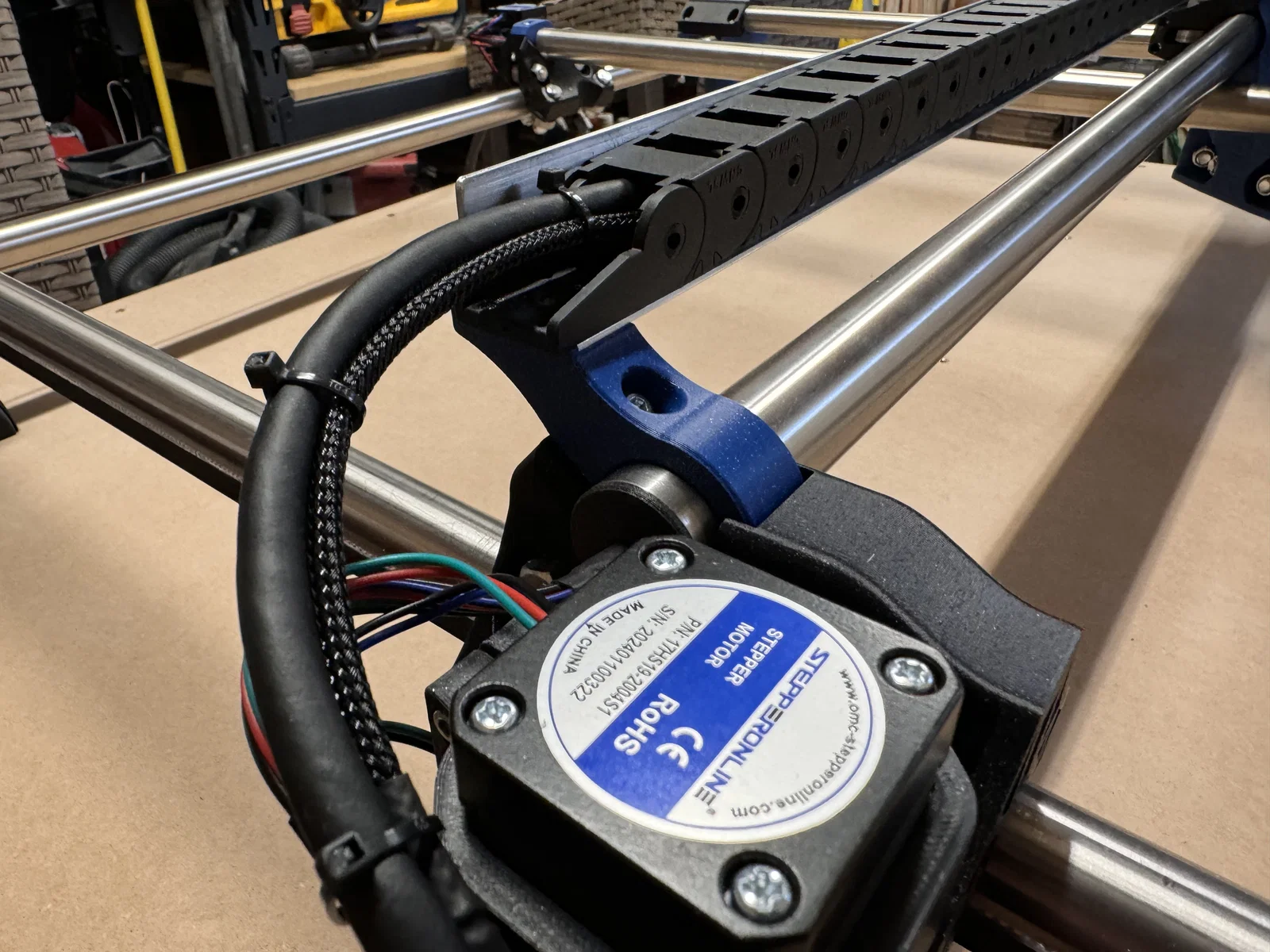

  • Cable chain R28 size trong 15x15mm, bán theo đoạn 1 mét trên Amazon

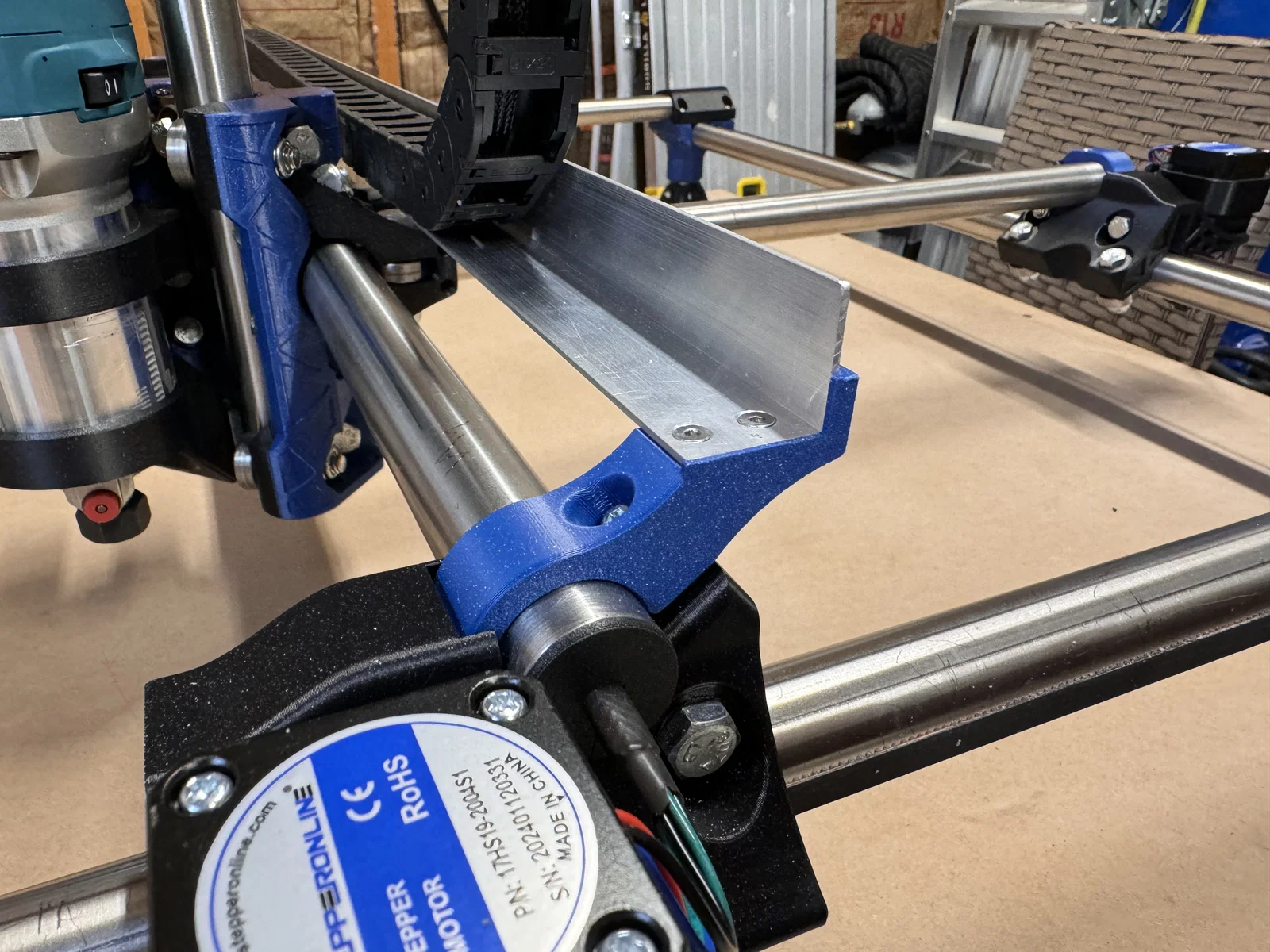

  • Nhôm L-Channel 1" x 1", dày 1/16", lấy dài bao nhiêu tùy nhu cầu. Mình mua ở một tiệm vật tư địa phương tên Menards.

Những file cần in để lắp được bộ này:

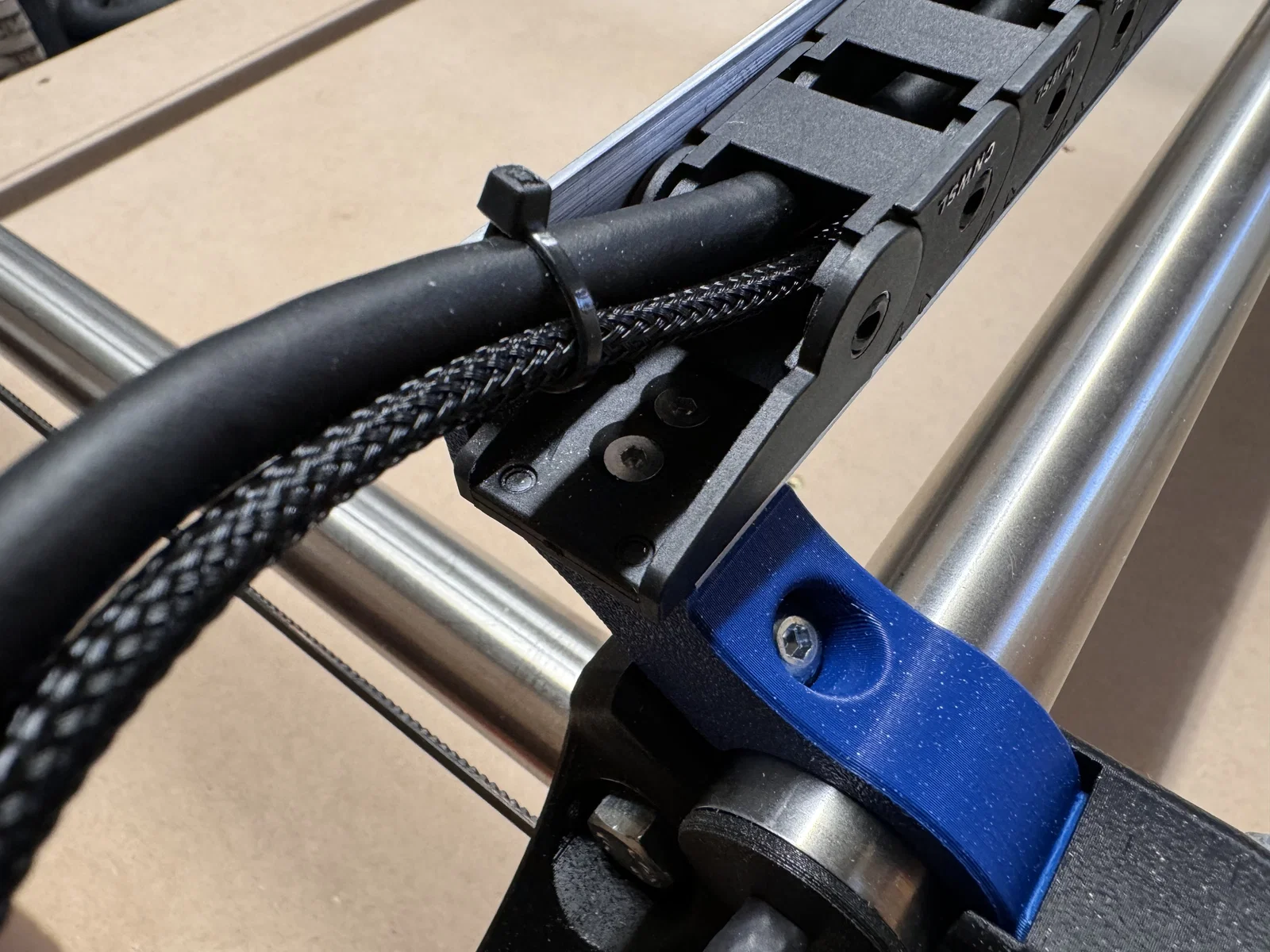

  • truck-clamp-j-primo-dragchain-left
  • truck-clamp-j-primo-dragchain-right

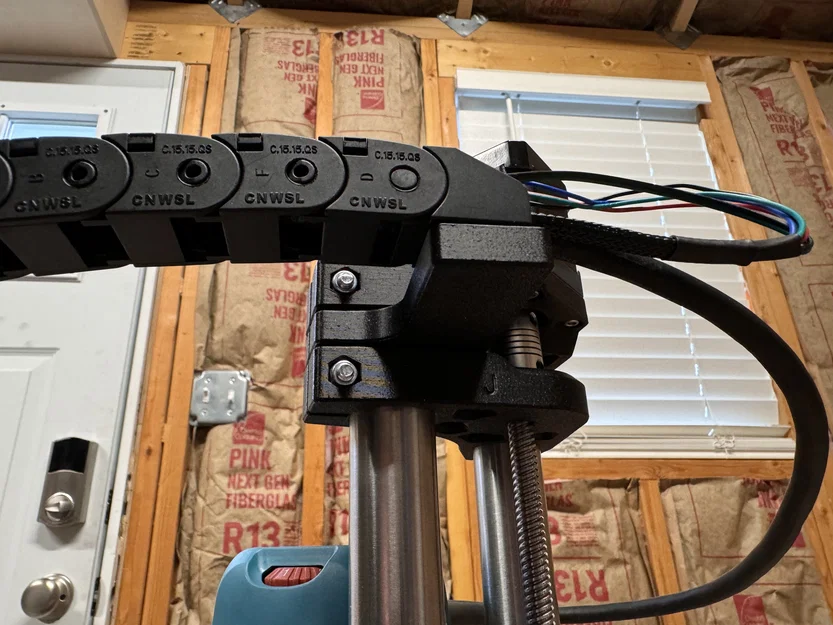

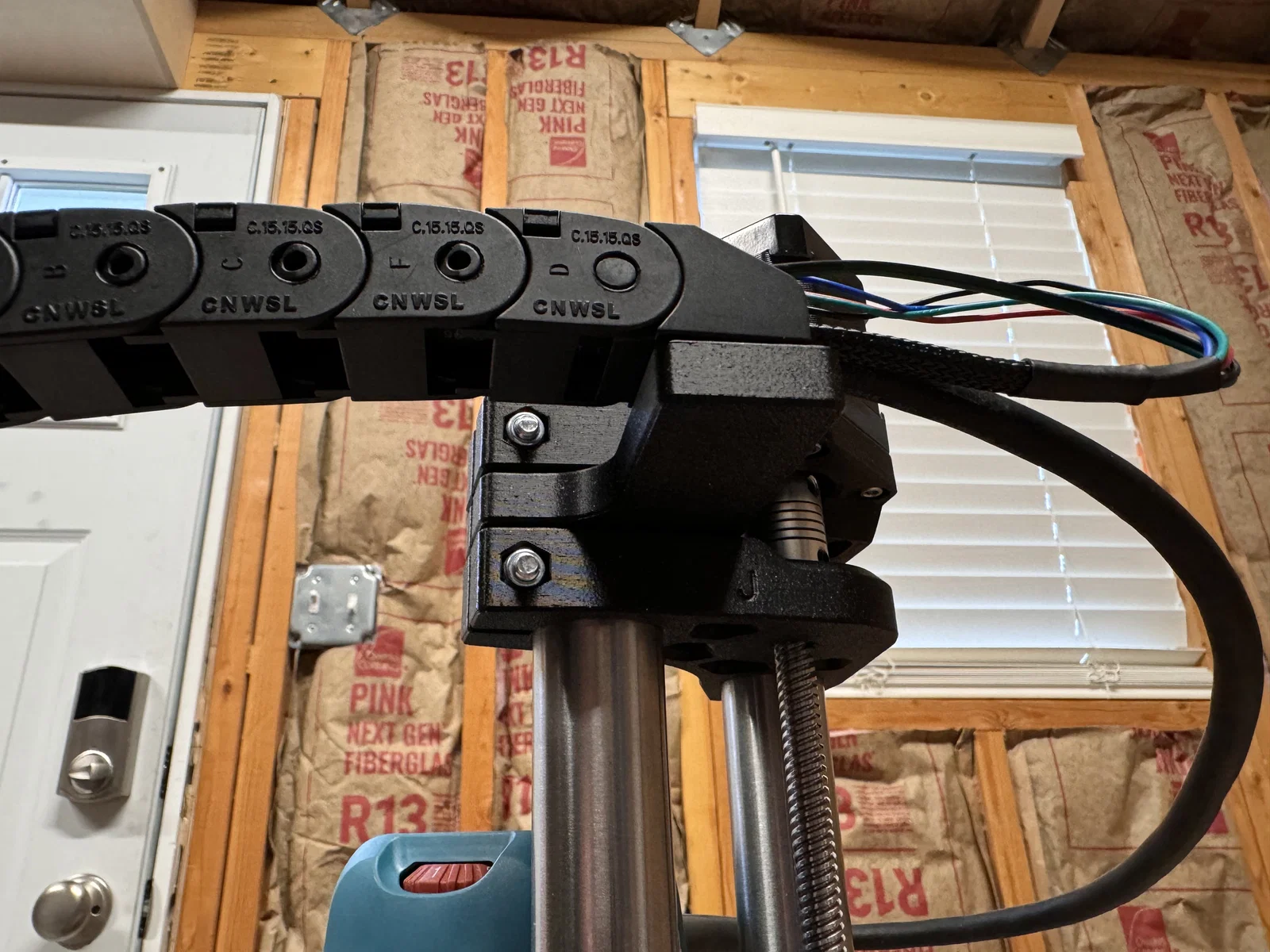

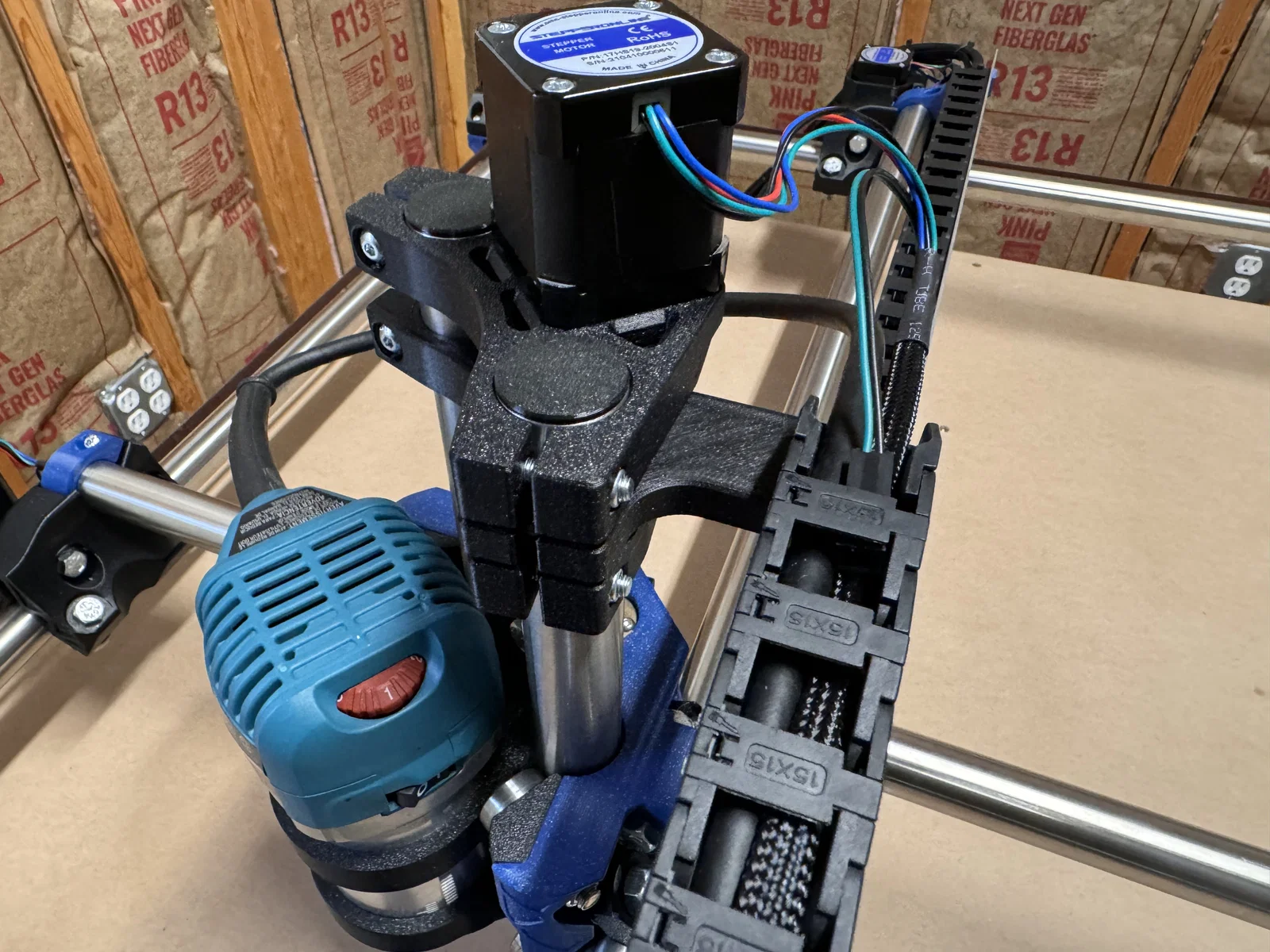

  • z-dragchain-clamp1

Sau đó bạn chọn 1 trong 2 cái sau:

  • z-dragchain-clamp2 – điểm bắt phẳng cho cable chain trục Z
  • z-dragchain-clamp2-raised – nâng cable chain lên khoảng 14mm

Không bắt buộc nhưng có template sẽ tiện để canh dấu/khoan lỗ trên thanh nhôm J channel:

  • truck-clamp-j-primo-dragchain-leftTEMPLATE
  • truck-clamp-j-primo-dragchain-rightTEMPLATE
