Rotating Hose Cuff – Đầu nối ống hút bụi xoay (parametric)

Lời mở đầu

Mình mua một cái Shop-Vac và bộ tách bụi Cyclone hồi trước; máy hút đi kèm ống 40mm, mà thật sự không phải lựa chọn ngon cho một hệ thống hút bụi lắp bán-cố-định.
Mình đặt ống 60mm và phải giải quyết vụ gắn nó vào các cổng của cyclone. Các cổng 50mm OD (đường kính ngoài) thì kẹp đai ống (hose clamp) vô cũng được, nhưng setup của mình không hẳn đứng yên một chỗ, nên mới ra nông nỗi này.

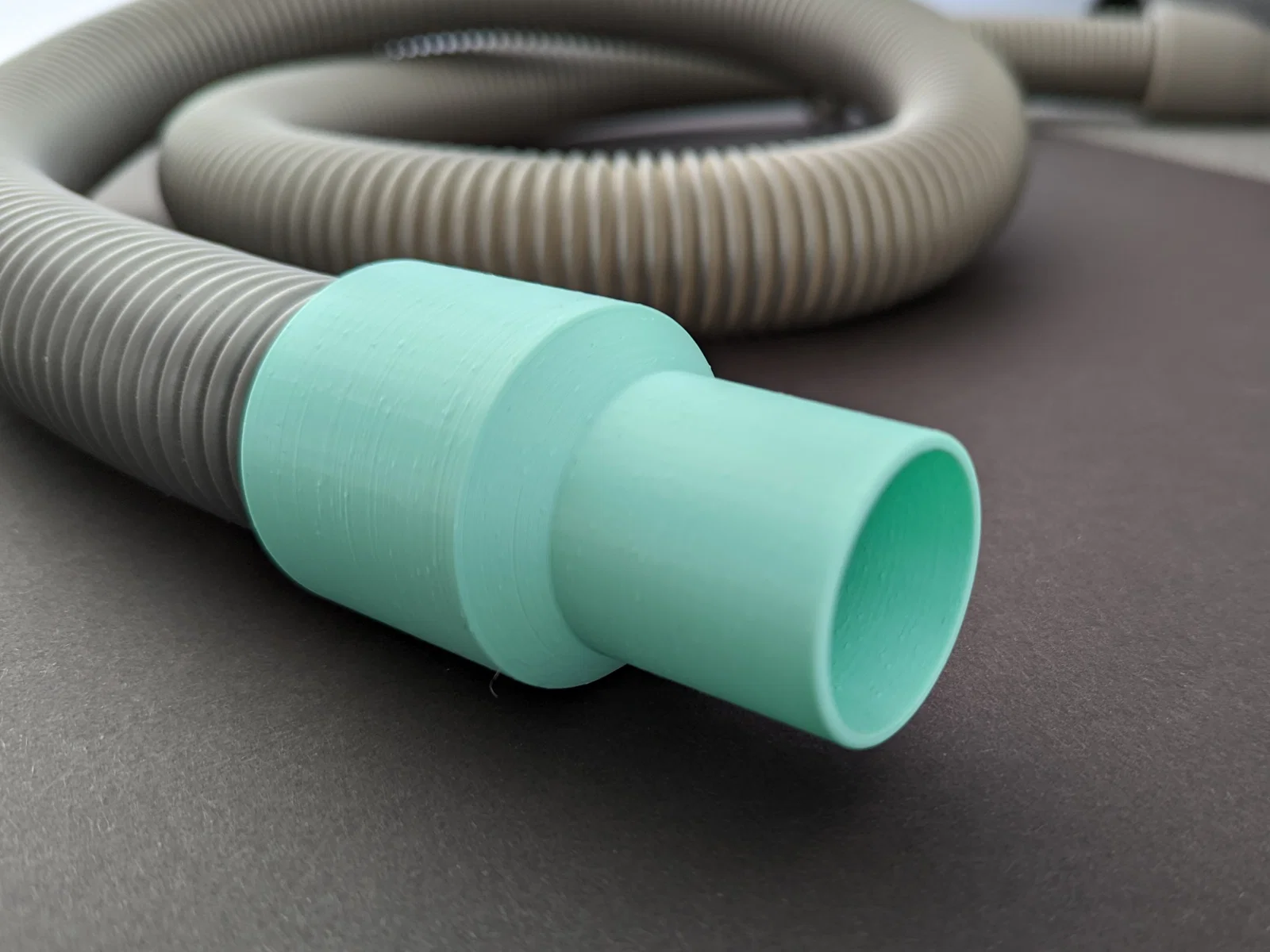

Ban đầu mình thiết kế một khớp xoay (swivel cuff) dạng côn 1 độ, từ 50mm ID (đường kính trong) sang 60mm và thấy ổn—cho tới khi nhận ra là còn cần đồ để nối đầu vào của cyclone với máy cưa bàn, máy chà nhám, router, v.v. Thế là mình bỏ thời gian làm model theo kiểu tham số hoá (parameterized).

Kích thước có thể tuỳ chỉnh

Model này là phiên bản thứ ba trong quá trình mình “nghiên cứu” mảng đầu nối ống hút bụi. Có vẻ như tiêu chuẩn phổ biến là đầu làm việc của ống sẽ là đầu đực (male connector) với độ côn 1 độ, và kích thước danh định (nominal size) mô tả đường kính ở phần chóp. Dù nhu cầu của mình cần vài hình dạng khá riêng, mình vẫn đăng model này như một lựa chọn chung/gốc để bạn remix.

Bạn sẽ tìm thấy file Fusion 360 ở phần files. Để tạo chi tiết theo nhu cầu của bạn, hãy lấy các kích thước sau từ ống của bạn: Outer Diameter, Inner Diameter, Spiral Pitch*, và Target Diameter.

Mở Parameter Dialog và chỉnh các giá trị tương ứng. In (print) phần Screw/Nut trước, và test-fit thử. Tất cả kích thước khác sẽ kế thừa từ phần này.

* Pitch là bề rộng của một vòng xoắn của gân (spiral). Hiểu nôm na là khoảng cách từ một “u” sang “u” kế (từ đầu một gờ sang đầu gờ tiếp theo). Khi đo, hãy đếm 10 vòng xoắn và đo tổng chiều dài của chúng, rồi chia cho 10. Cách này giúp giảm ảnh hưởng của sai số đo lường khó tránh.

Ghi chú

Fusion 360 đôi khi hơi “khó ở” khi đổi tham số. Hãy thử đổi theo thứ tự sao cho kết quả trung gian vẫn hợp lý. Ví dụ: khi tăng kích thước ống, tăng OD trước rồi mới tăng ID.

Nếu bạn không chỉ đổi giá trị mà còn tự thiết kế hình dạng đầu vào/đầu ra, nhớ là đừng tạo bậc (steps) theo hướng rút khuôn (draw direction). Nếu có thể, hãy làm luồng khí càng “laminar” càng tốt. Dòng rối (turbulence) gây cản, và góc cạnh sắc còn có thể tạo cộng hưởng âm.

Phần cứng cần thêm

Không cần.

Hướng dẫn in

Không cần support! In tất cả chi tiết theo đúng orientation trong từng file STL. Phần nut có một bậc ngang làm chặn cứng để ống tỳ vào. Thêm brim theo từng model để tăng độ bám bàn in.

Bắt đầu với preset default PETG 0.2mm của PrusaSlicer và tăng số perimeter cho tới khi mặt cắt của phần ren toàn là perimeter, không còn infill.
