Tay cầm tua vít/dụng cụ 2 mảnh kiểu Klein dạng tham số (SCAD)

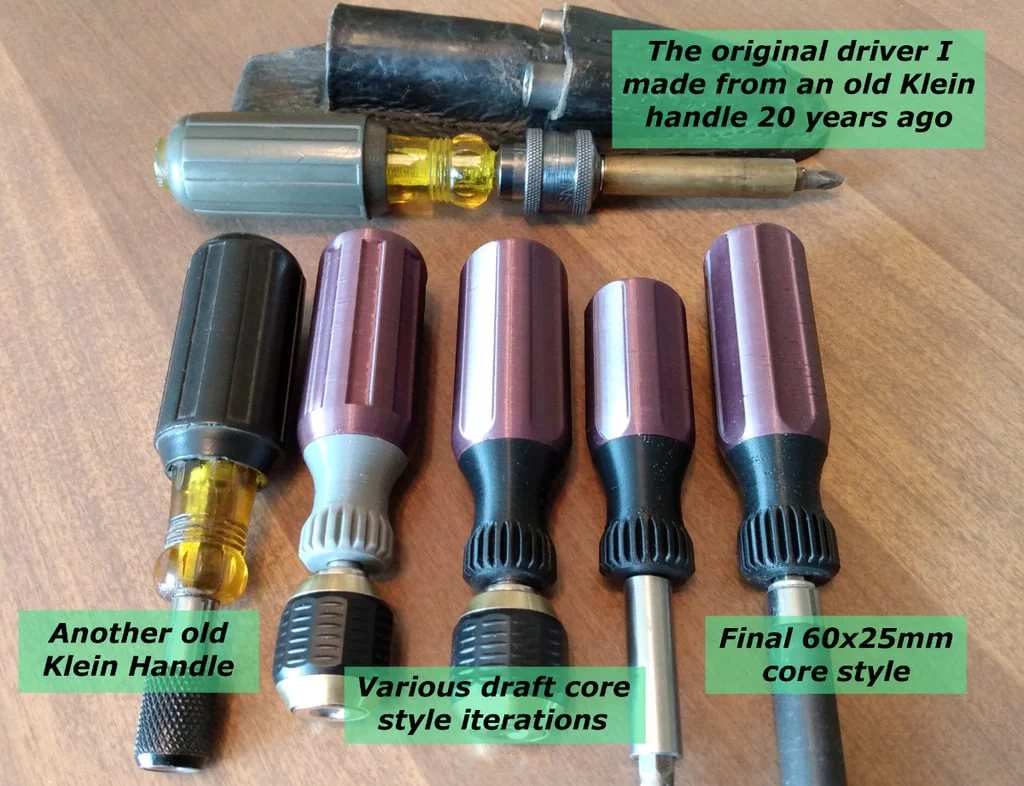

Mẫu này lấy cảm hứng theo kiểu tay cầm tua vít Klein dạng rubber/acetate, nhưng mình có chỉnh sửa thêm để cải thiện một vài điểm.

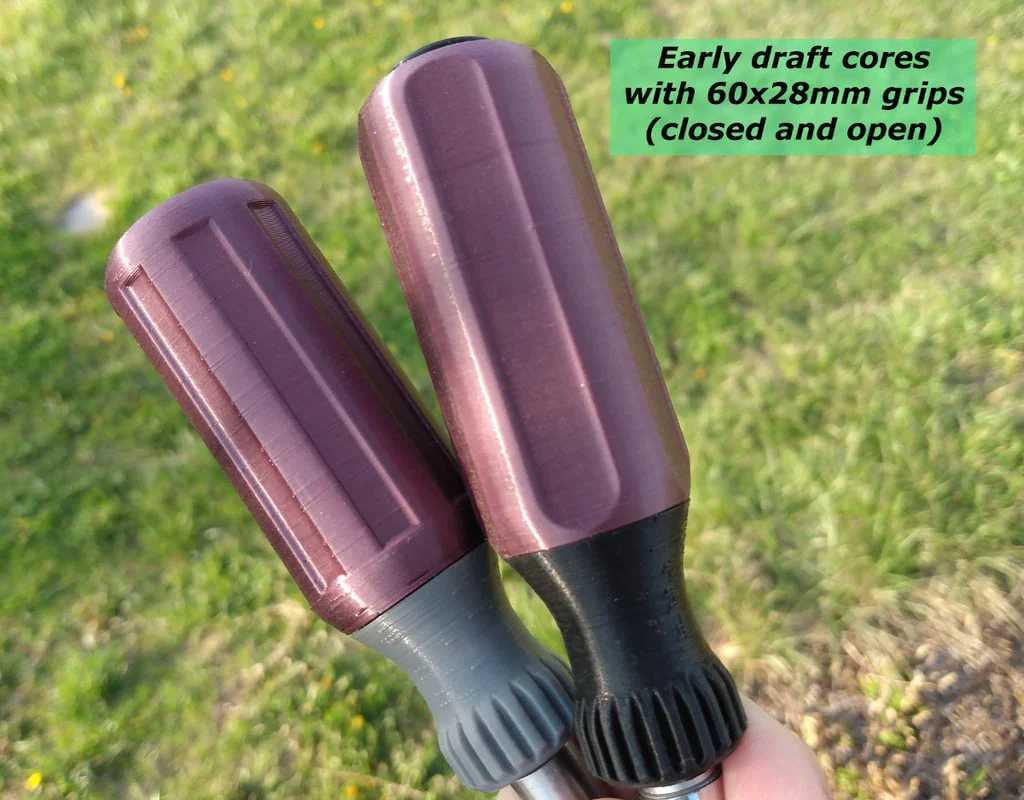

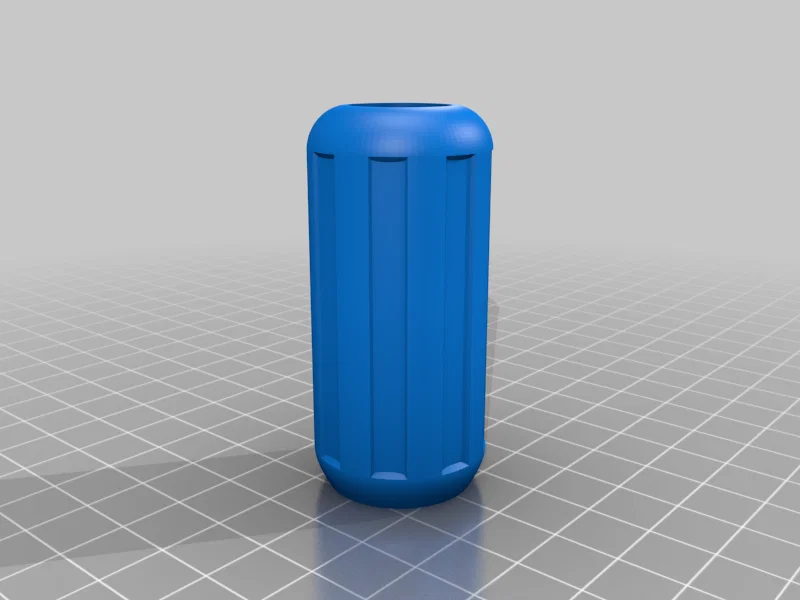

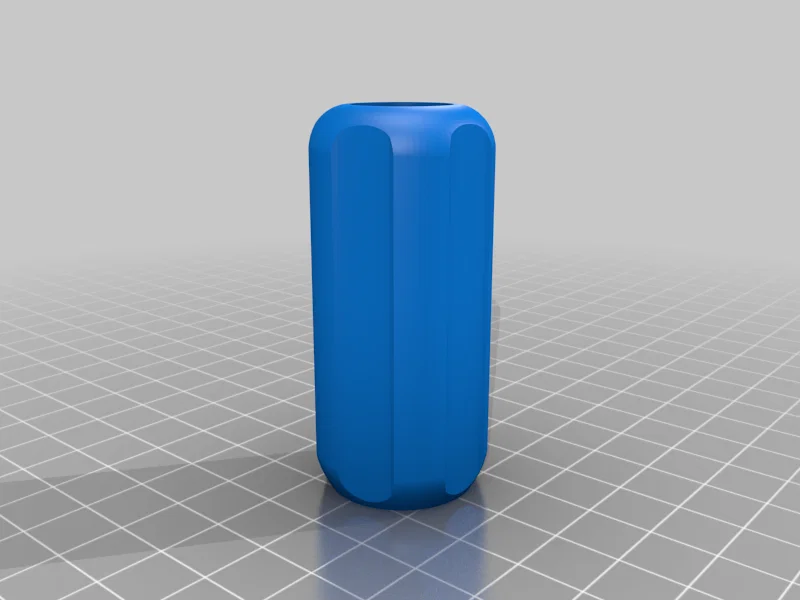

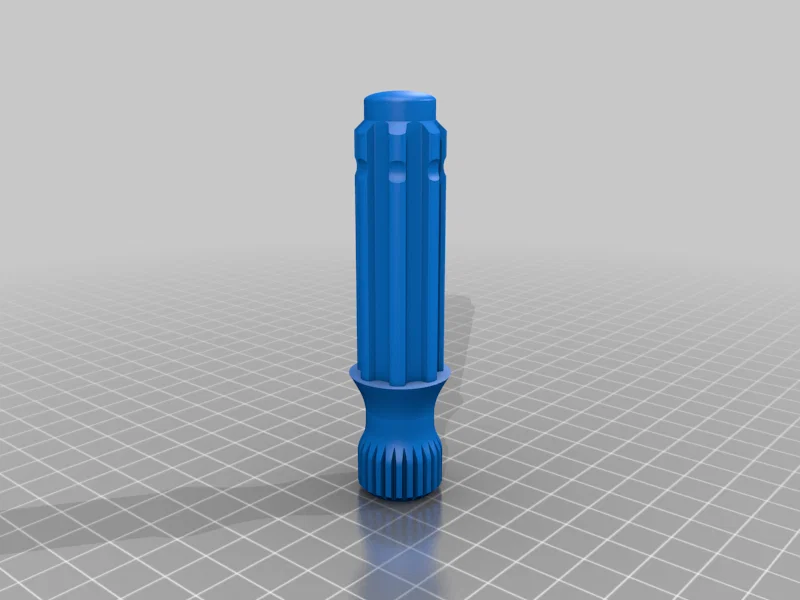

Có sẵn 2 preset cho kiểu grip. Preset đầu bám sát kiểu tay cầm Klein hơn, còn preset thứ hai thực dụng hơn và ít bị lăn trên bàn. Phần knurling ở “skirt” gần cán (shank) dụng cụ được cải thiện so với bản gốc, giúp xoay bằng ngón cái (thumb spinning) dễ hơn.

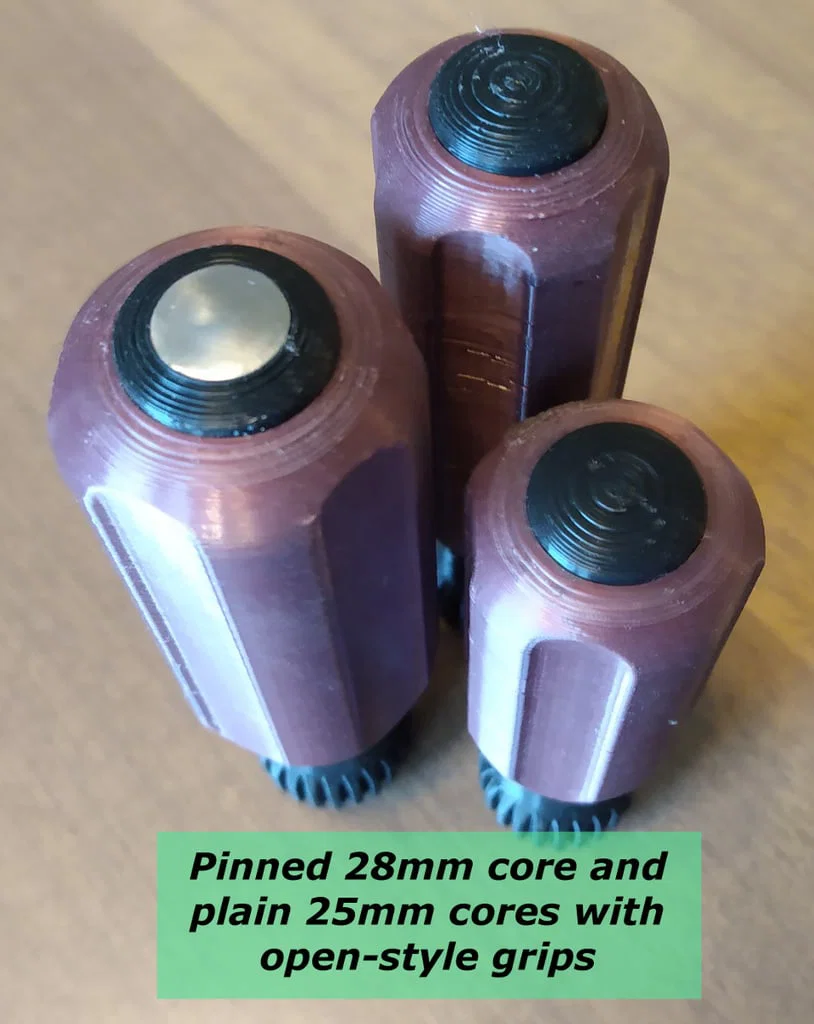

Có preset cấu hình cho cả shank dạng đa giác và dạng tròn. Có tuỳ chọn tạo lỗ (bore) để đặt lõi thép cho các dụng cụ cần gõ/đập. Cũng có thể làm tay cầm kiểu through-shank.

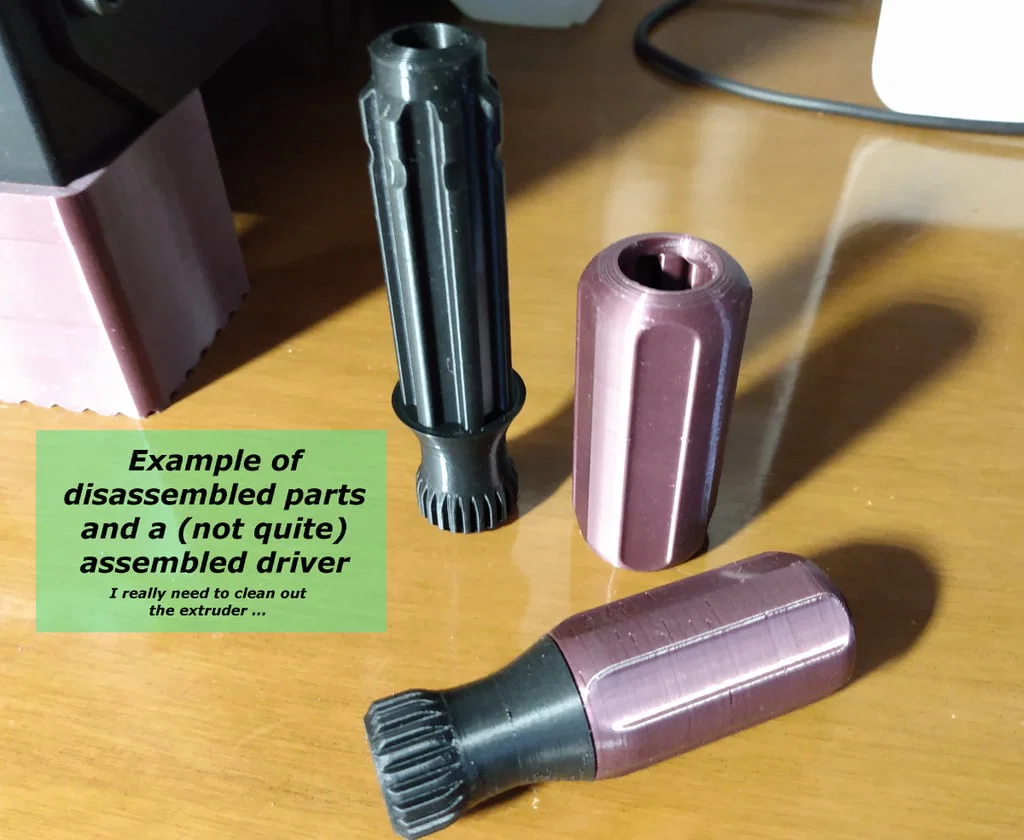

Các phần chỉ cần bấm khớp (snap) lại với nhau; nếu muốn thì có thể dùng thêm keo. File SCAD có tuỳ chọn in một đoạn grip test ngắn hơn để kiểm tra độ hở và độ vừa (clearances & fitment).

Tất cả chi tiết đã được in bằng PLA+TPU, không cần supports hay brim. File SCAD có kèm các ghi chú khác về in ấn và thiết kế.

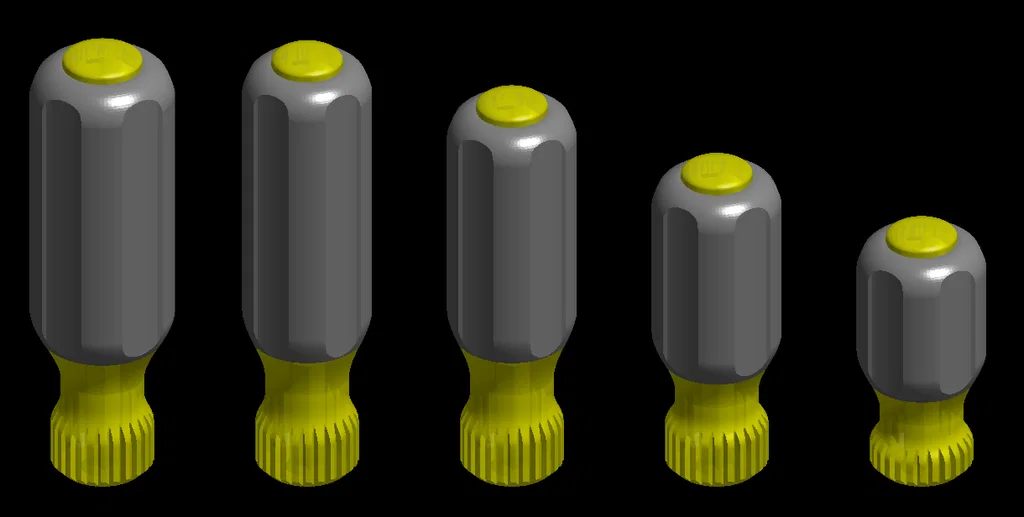

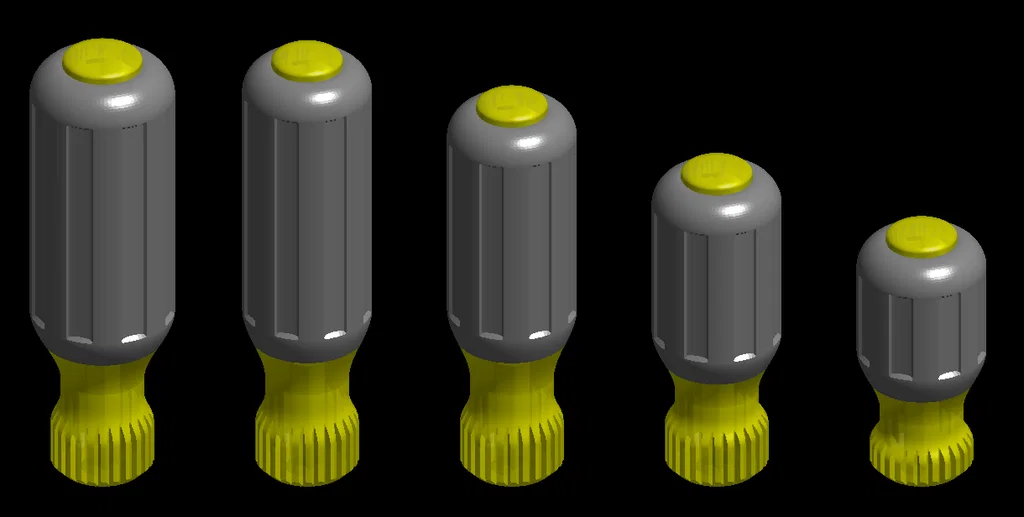

Có kèm một số file STL cho những size phổ biến nhất (theo mình) với lỗ cho shank 1/4" hex. Các kích thước khác có thể tạo từ file SCAD.

Category: Hand Tools
