Bộ tăng đơ dây đai (Strap tensioner) tối ưu tải

Lịch sử

Chi tiết này thực ra là bản redesign từ một món phụ thêm cho khóa magic strap buckle của mình:

Mình có nhận phản hồi từ một người dùng rất hài lòng với cái buckle, nhưng bằng cách nào đó lại làm gãy cái strap tensioner gắn thêm. Thế là mình bắt đầu làm test tải trên nhiều loại dây đai (straps), buckles và tensioners khác nhau. Thật ra mình chưa bao giờ làm gãy được chi tiết nào với mức tải 120 kg mà mình có thể tạo ra một cách hợp lý. Nhưng trong vài tình huống (mà thực tế không nằm trong cách dùng đúng), dây đai vẫn bị trượt nhẹ dưới tải cao. Chi tiết này là kết quả phát triển cuối cùng, xử lý hết những vấn đề mình có thể tái hiện trong quá trình test.

Cố tình không làm chamfer ở các cạnh cần “cắn” vào dây đai để chống trượt.

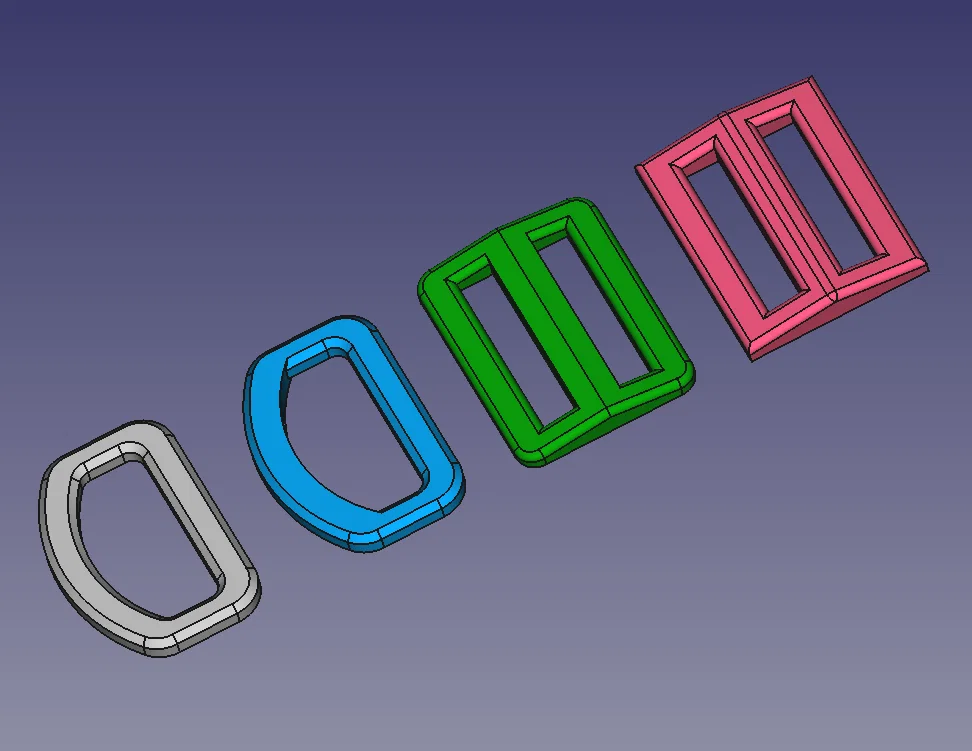

Các kích cỡ khác nhau

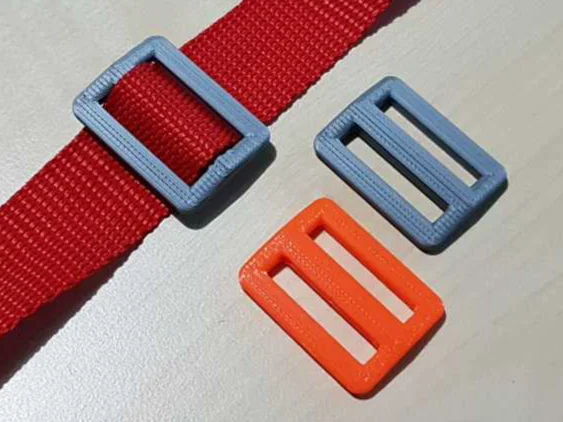

Toàn bộ test tải đều thực hiện trên bản rộng 25mm (một inch). Nhưng với bạn nào thích dây 20mm (giống mình), mình cũng đã upload thêm phiên bản 20mm — bản này trước đó thực ra đã nằm trong một bài đăng khác của mình rồi.

Hướng dẫn sử dụng để chịu tải tốt nhất

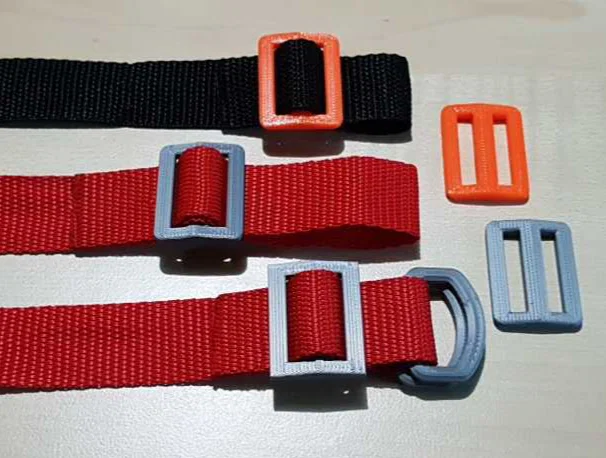

Cách dùng đúng (và chịu tải tốt nhất) của chi tiết này là như trong hình. Dây đai đi từ một phía, luồn qua tensioner (vào và ra ở mặt dưới, đi qua phần giữa). Sau đó dây tạo thành một vòng, thường là qua một cái buckle, nhưng cũng có thể quấn quanh cột hoặc bất kỳ vật nào khác. Dây đi vòng qua vật rồi quay trở lại và luồn qua tensioner lần nữa, lần này nằm phía trên lớp dây còn lại.

Điểm quan trọng là lớp dây quay về phải nằm ở phía trên nếu bạn muốn đạt độ bền tối đa. Lớp dưới dễ bị trượt hơn một chút, nhưng sẽ không trượt nếu có lực từ cả hai phía (lực kéo từ phía dây và lực đối kháng từ vòng lặp).

Hướng dẫn in

In chi tiết này rất đơn giản. Không cần supports hay brim. Chỉ cần đặt chi tiết nằm phẳng trên bed và in với 100% infill để đạt độ bền tối đa. Trong các bài test của mình, cả PLA lẫn PETG đều vượt qua toàn bộ thử tải đến 120kg (1200N) mà không có hư hại nhìn thấy được.

Miễn trừ trách nhiệm

Làm ơn đừng liều, gây rủi ro hư hại tài sản hoặc thậm chí chấn thương hay tử vong khi dùng chi tiết này cho các ứng dụng mang tính sống còn/mission critical. Bạn tự chịu hoàn toàn mọi rủi ro khi sử dụng.
