Mô hình bàn xoay GAU-8 30mm A-10 / Ống cắm bút

BRRRRT!!

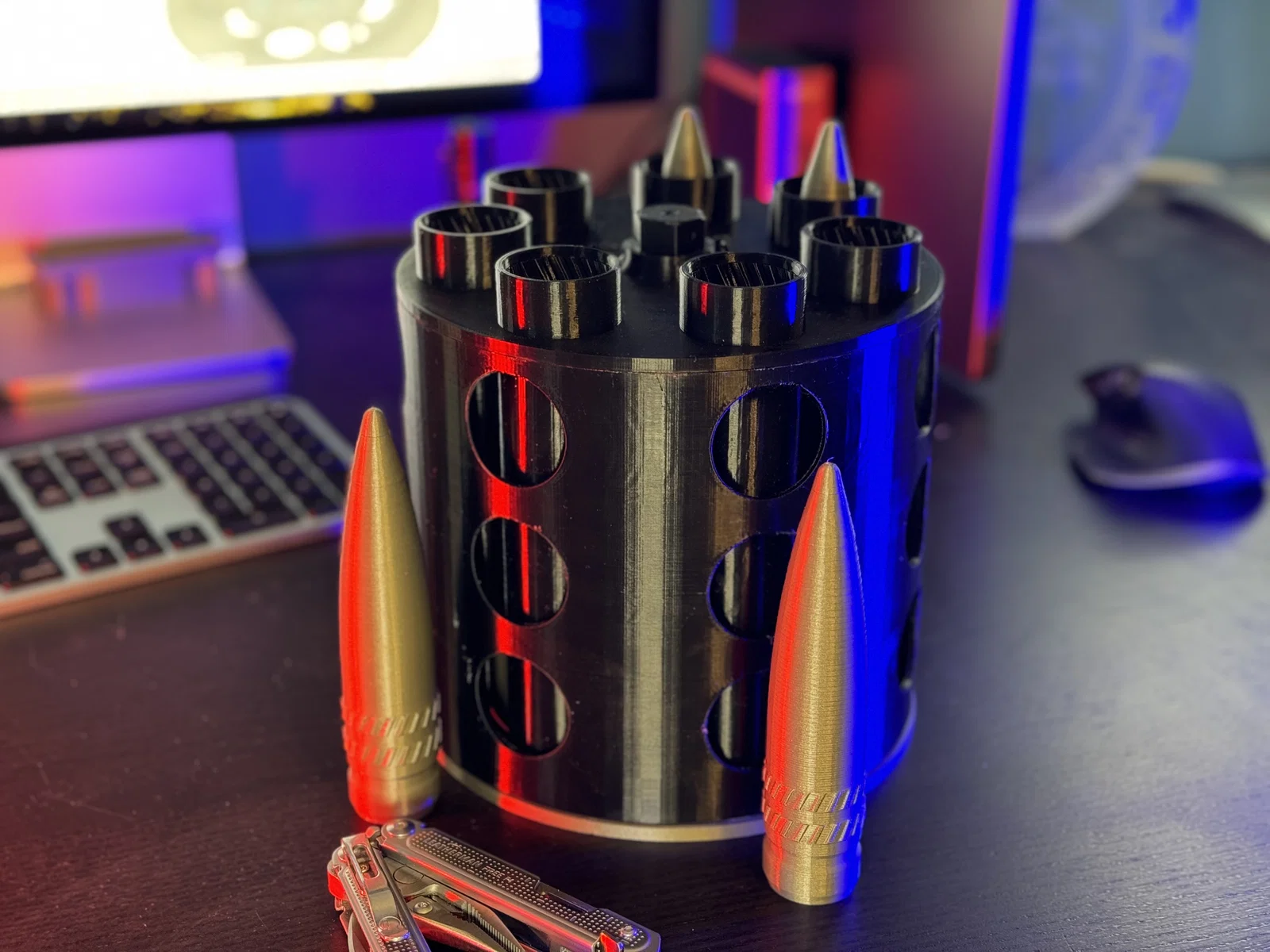

Một mẫu gần tỉ lệ 1:1 của khẩu pháo chống tăng huyền thoại 30mm GAU-8 Avenger trên chiếc A-10 Warthog, có khương tuyến nòng (barrel rifling) chuẩn và có thể quay trơn nhờ dùng bearings. Bonus thêm: trong phần đế có một cam làm cho các piston chạy lên xuống trong từng nòng, đồng thời xoay theo đường khương tuyến. Có thể dùng làm ống cắm bút, hoặc bỏ vào một mô hình tỉ lệ của viên PGU-13/B để cảm nhận kích thước thật của đầu đạn.

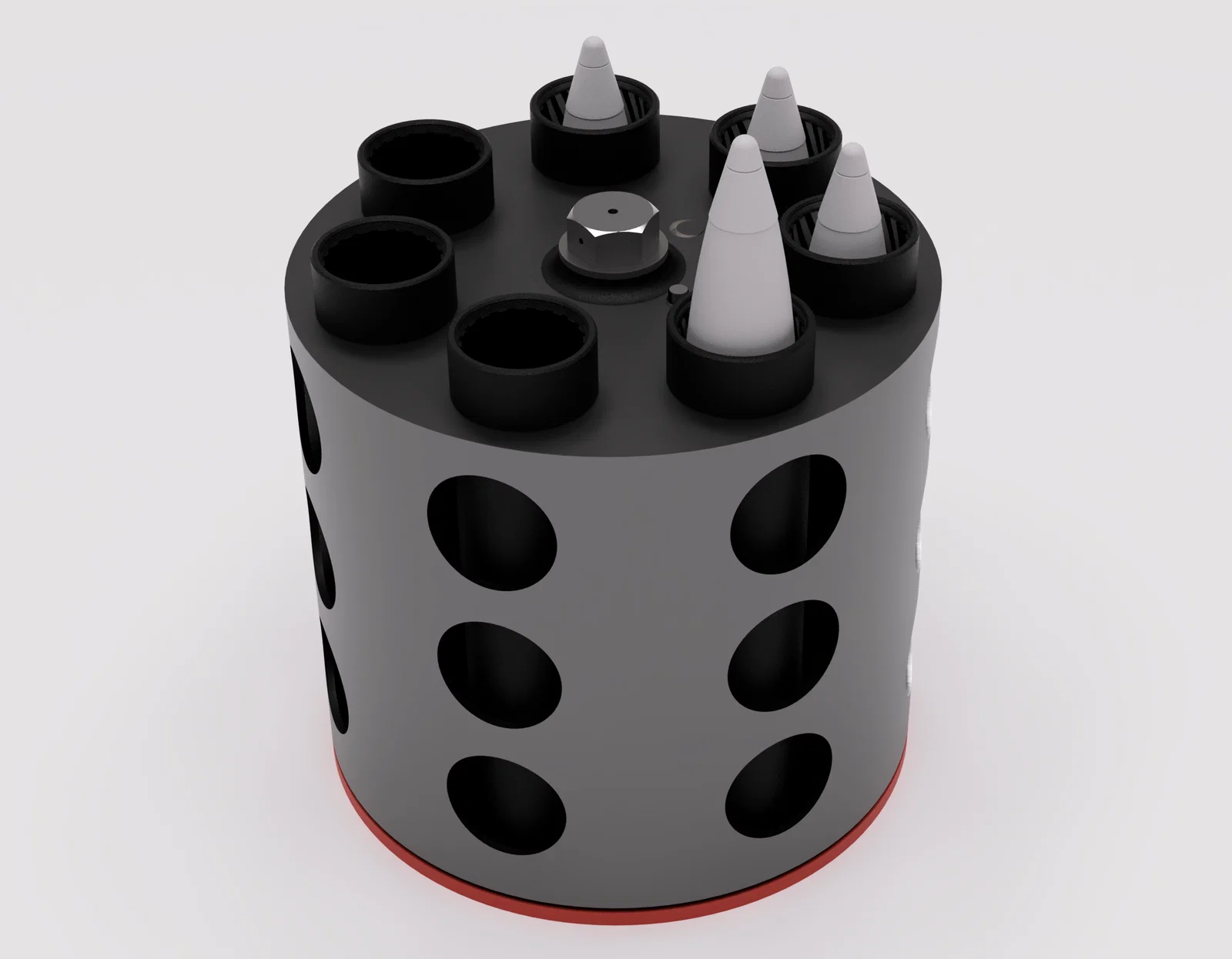

Kích thước các nòng, đường kính lõi cụm nòng, chi tiết khương tuyến và cả “đai ốc giả” phía trên đều gần như đúng theo tỉ lệ. Chỉ riêng đường kính ngoài của phần muzzle can được giảm nhẹ để toàn bộ mẫu in được trên bàn in 180x180mm (ví dụ: Prusa Mini+).

Lưu ý: toàn bộ muzzle can – gồm các nòng, khương tuyến, vỏ can, nắp, v.v. – được thiết kế in như một chi tiết duy nhất, không cần support, ở tư thế dựng đứng. Bản in dài và khá “căng” – chúc may mắn – nhưng ngoài thời gian in lâu ra thì nhìn chung in khá dễ với thiết lập slice/print mặc định của Prusa. Mình không gặp vấn đề gì về dung sai khi lắp piston vào rãnh khương tuyến, bearings, v.v.

In:

• 1 muzzle can
• 1 base w/ cam ring
• 1 retention cap (tuỳ chọn; để dán vào mặt dưới của trục ở bearing trung tâm chính)

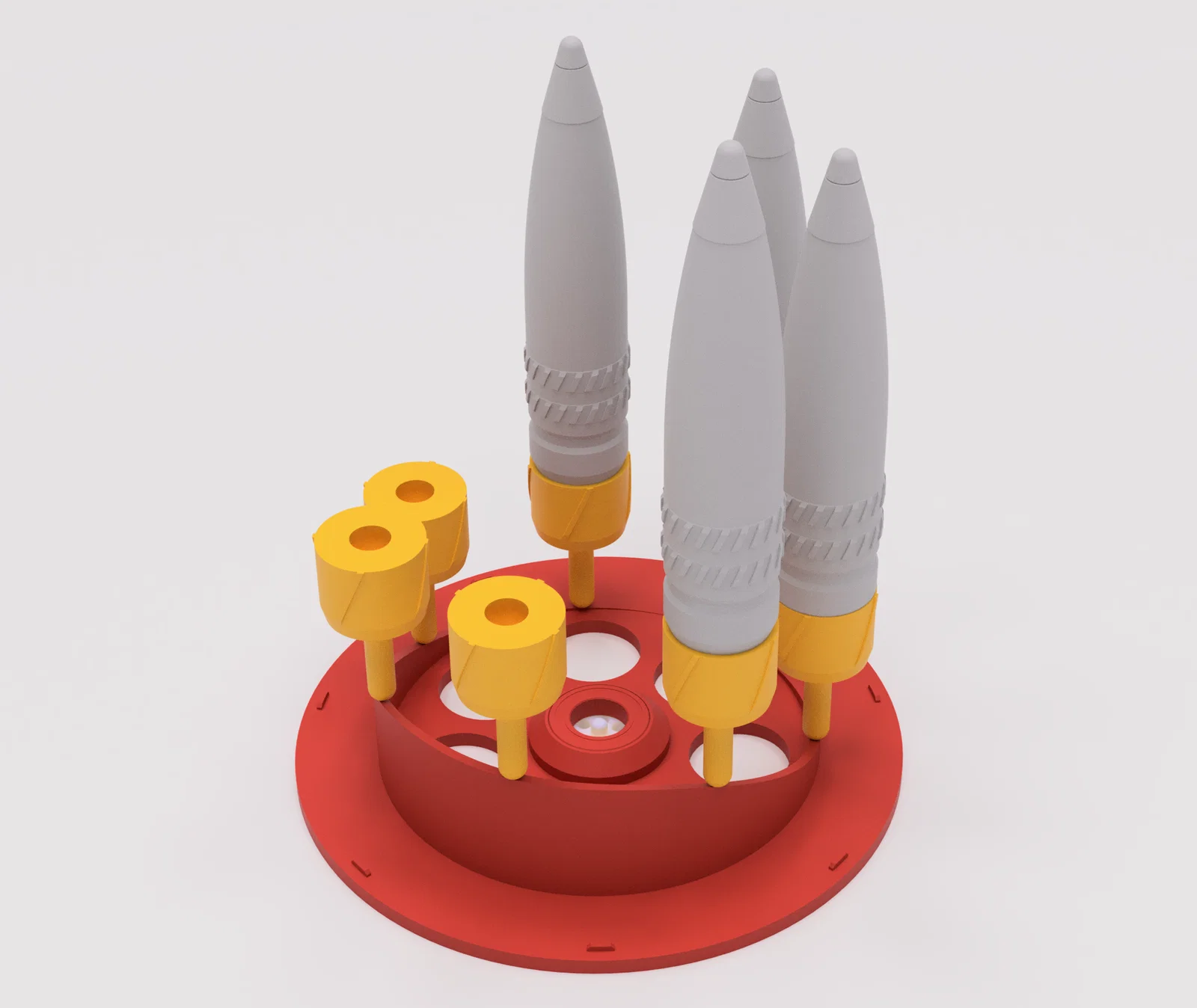

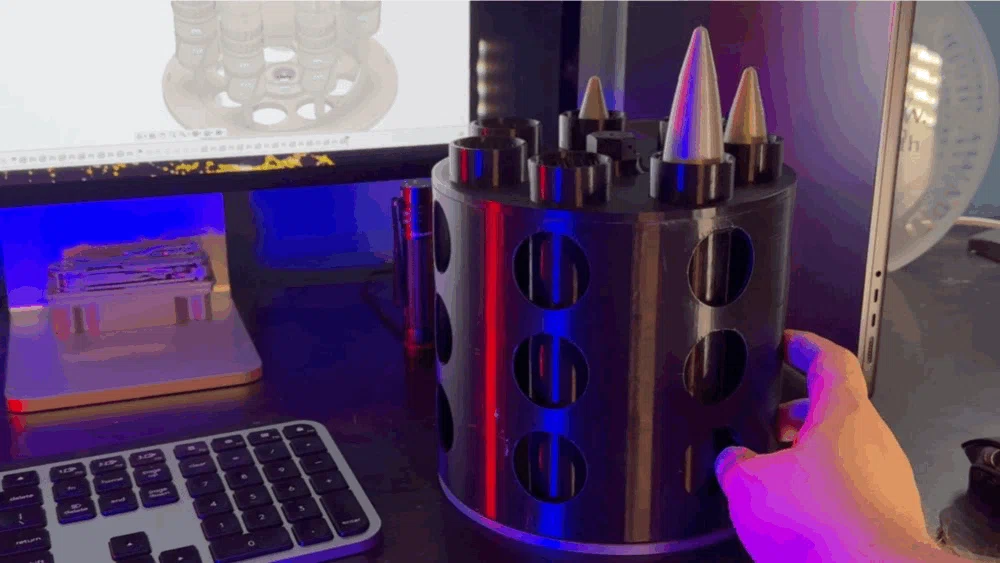

• 7 pistons - chạy trên các ty và cam ring, xoay trong khương tuyến khi đi lên đi xuống. Cắm bút, đèn pin, bút lông, v.v. vào nòng thì khi xoay cụm nòng, món đó sẽ nhún lên nhún xuống theo piston.
• 7 cam follower rods - có thể thay đổi chiều dài tổng tuỳ ý để chỉnh độ cao hành trình của piston.

Mua:

• 7 bearings - style 608-2RS, 8x22x7mm - để mỗi piston quay trên ty của nó khi chạy theo cam
• 1 bearing - style 6903-2RS, 17x30x7mm – để muzzle can quay trên phần đế.

Mình cũng có kèm thêm mô hình tỉ lệ của viên PGU-13/B High Explosive Incendiary (HEI). Bạn có thể thả viên này vào bất kỳ nòng nào phía trên các piston có sẵn; khi xoay cụm nòng trên đế, nó cũng sẽ chạy lên xuống theo rãnh khương tuyến.

BRRRRRTTTTTT!

--

Enjoy! Nguyên dự án này là một bài CAD làm cho đỡ chán khá ngẫu hứng trong kỳ nghỉ. Có thể sau này mình sẽ thêm tay quay và bánh răng truyền động, nhưng lần đầu tiên thì mình tập trung vào việc làm sao đạt được mẫu gần 1:1, đúng tỉ lệ, dễ in nhất có thể trên Prusa Mini+.
