K1 Max với LEDs

Remix từ Giá đỡ Creality K1 - K1 Max Tác giả FredBoisselie_357963

Tác giả WadeEdwards_341595

Lượt tải: 249
Lượt thích: 44
Lượt coi: 2.787
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 6 file · 2,5 MB· 2,5 MB

File 6 2,5 MB

K1_MAX_BarFull_LED_Mount_1777315254.stlSTL · 617,9 KB
K1_MAX_BarFull_LED_Mount_Name_1777315256.stlSTL · 743,7 KB
K1_MAX_BarFull_LED_Mount-10mm_1777315257.stlSTL · 238,4 KB
K1_MAX_BarFull_LED_Mount_Name-10mm_1777315257.stlSTL · 363,6 KB
K1_MAX_BarFull_LED_Mount-12mm_1777315258.stlSTL · 213,2 KB
K1_MAX_BarFull_LED_Mount_Name-12mm_1777315259.stlSTL · 338,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #345846
Danh mục: Máy In 3D
Ngày đăng: 28/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: k1max

Mô tả

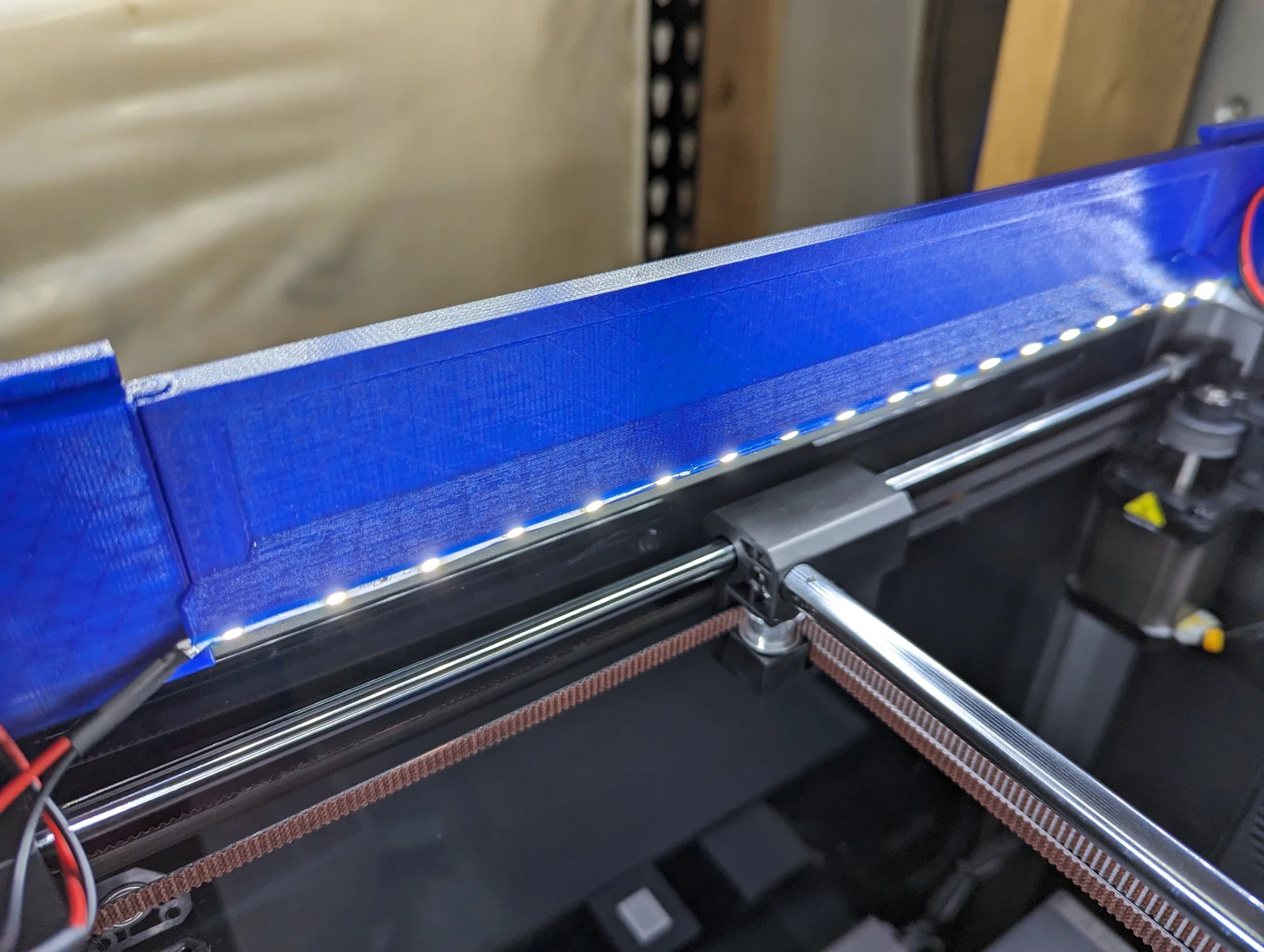

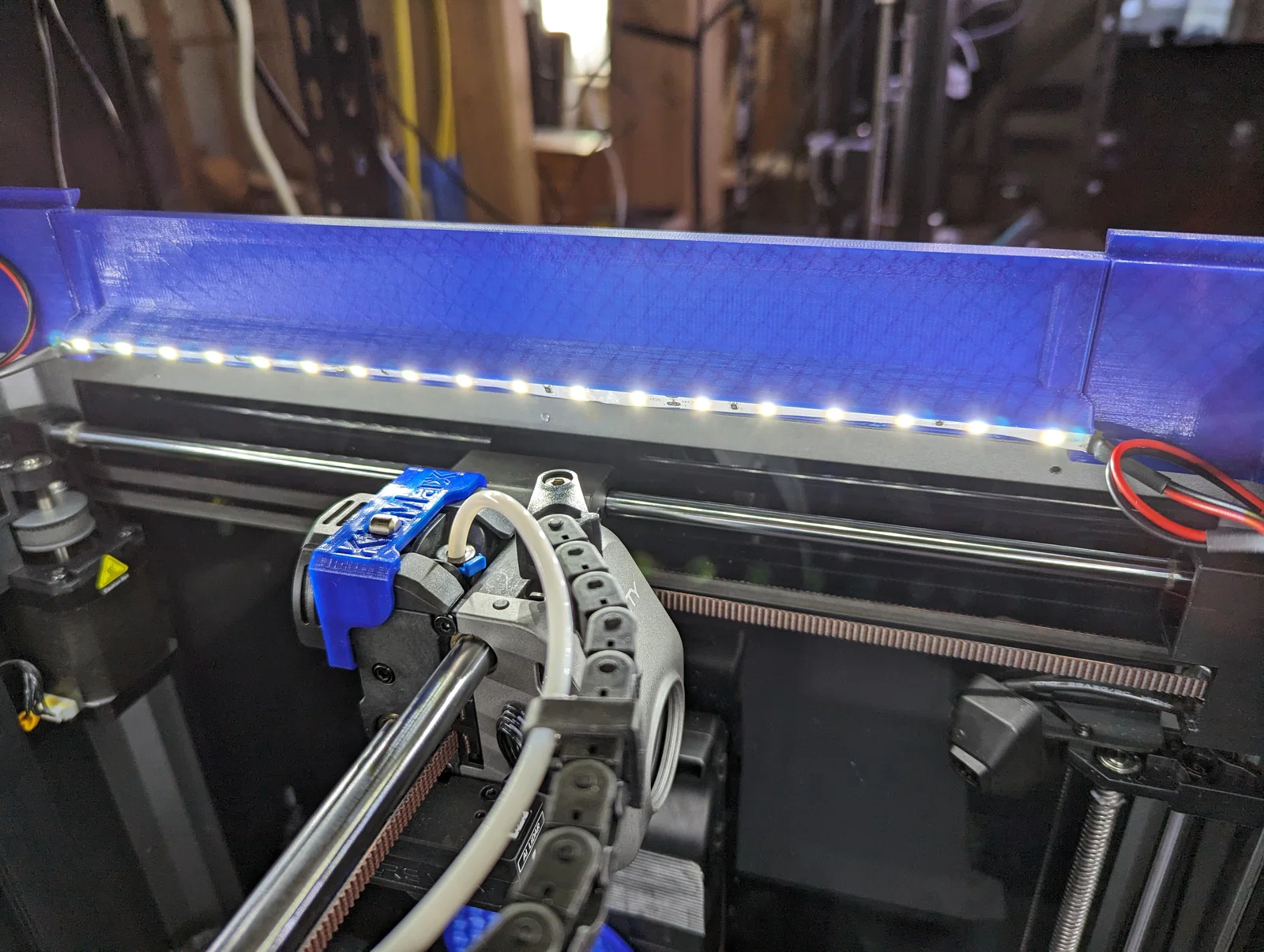

Đây là bản remix để thêm một rãnh (channel) cho dải LED ở phần đáy của Full Bar. Mình dùng bộ LED 24V bản rộng 8mm để chiếu sáng khu vực in của K1 Max tốt hơn một chút so với LED zin. Mỗi đoạn có 18 LED và có thể nối tối đa 4 đoạn lại với nhau (mình dùng đầu nối 2 pin), nên tổng cộng mình đạt được 72 LED.

Mình in theo hướng lật ngược (upside down) và chỉ thêm vừa đủ support cho phần overhang ở phía trên của bản in (tức phần đáy của rãnh LED).

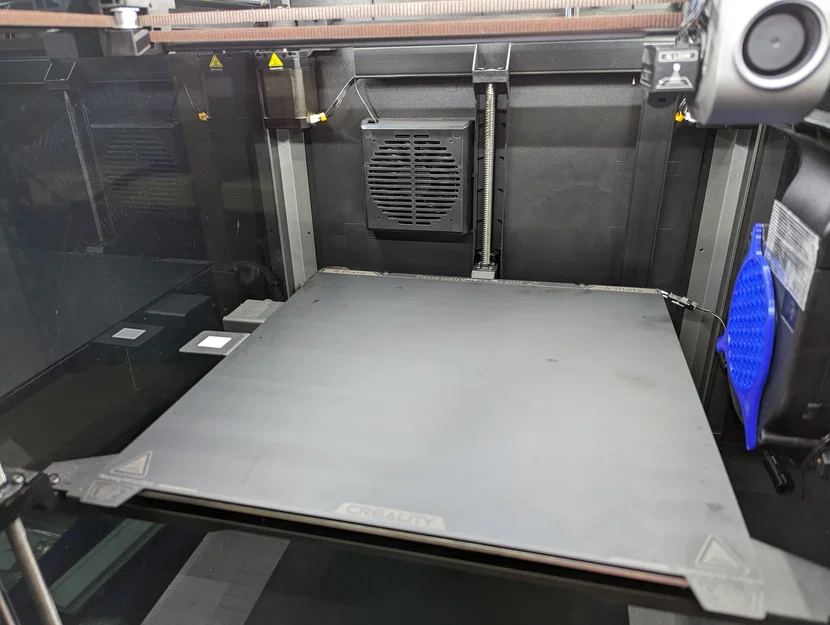

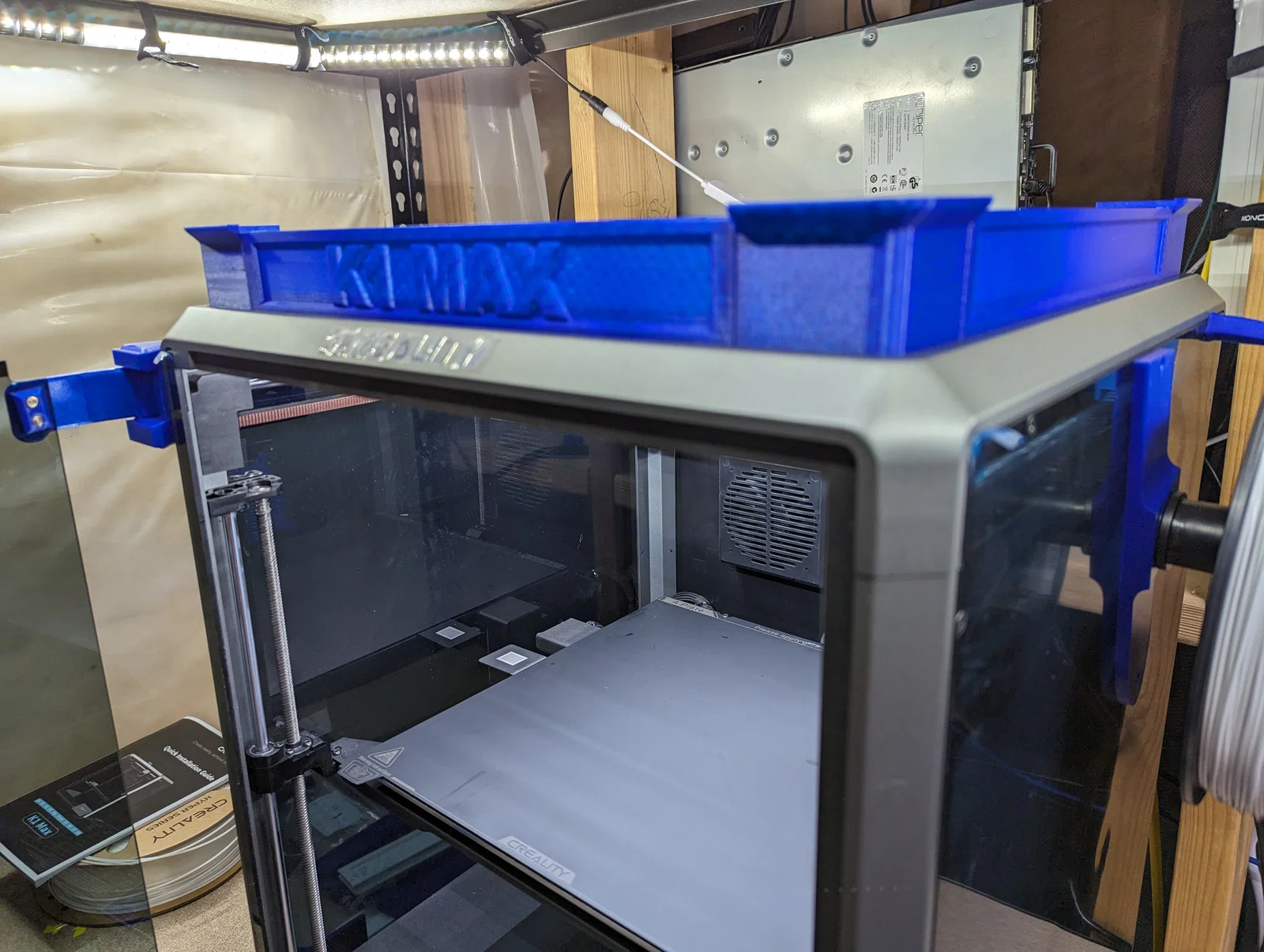

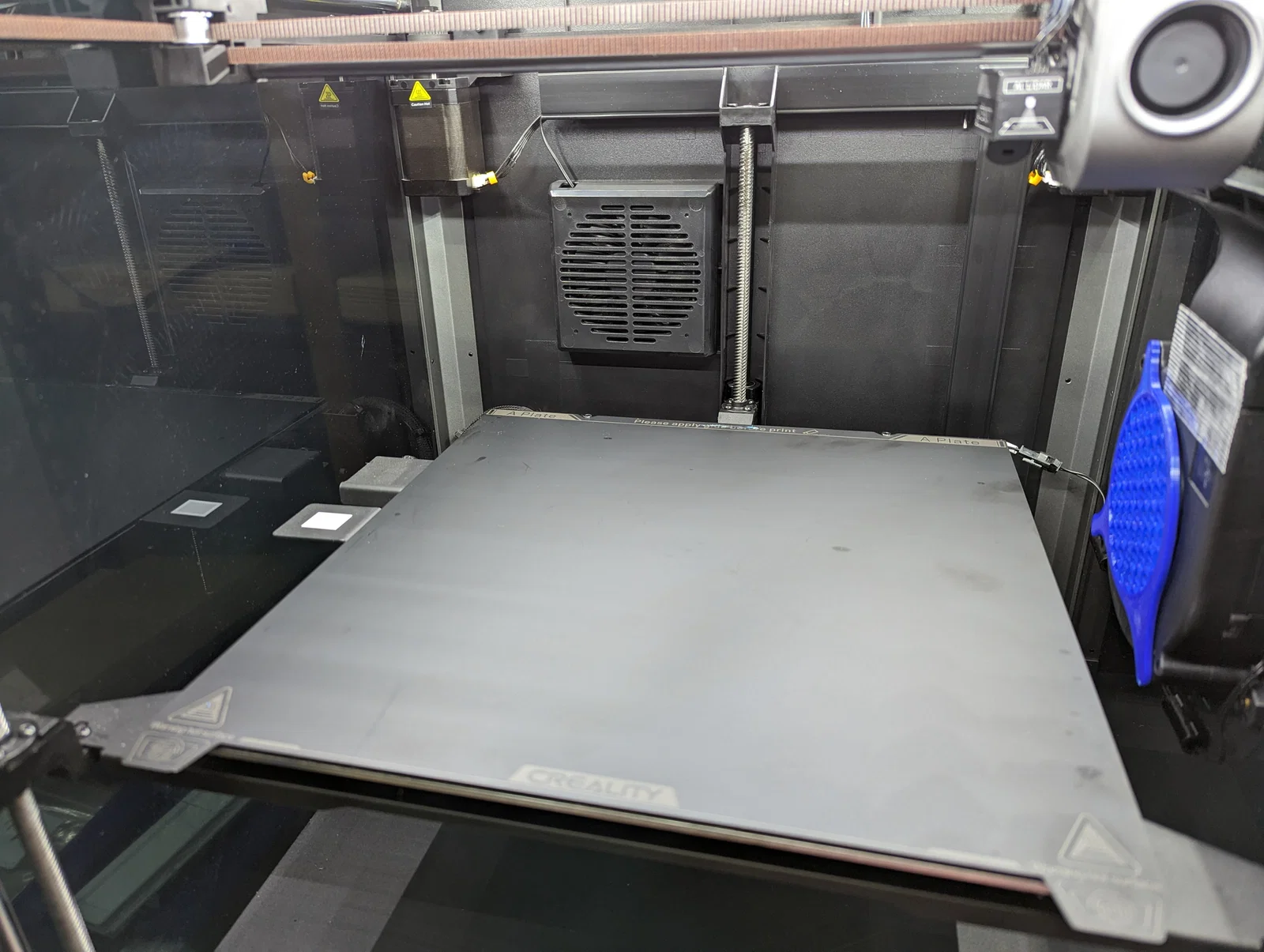

File thứ hai có chữ K1 MAX ở mặt trước nếu bạn muốn. Mình thấy nó tạo khác biệt khá rõ về lượng ánh sáng chiếu xuống build plate.

Edited 01-APR-2024

Đã thêm phiên bản 10mm cho những ai dùng dải LED rộng hơn.

Edited 02-APR-2024

Đã thêm phiên bản 12mm nhưng hiện tại mình chưa có dải LED cỡ này để test, nên nếu kích thước này không khớp thì vui lòng cho mình biết.
