Chắn hướng dây cáp bàn nhiệt Ender 3 S1 Pro (heated bed cable deflector)

Đây là một trong những món phụ kiện đầu tiên mình thiết kế cho S1 Pro. Nếu bạn đang xài máy này thì chắc cũng biết nó để làm gì rồi. Mình dùng cái này được một năm nay và không hề bị hư hại lớp vỏ cách điện của dây như mấy lỗi hay gặp, cũng chưa bao giờ để dây quẹt/cấn vào motor trục Y (nhưng đúng là có một lần, ngay ngày mình ráp máy xong—nên mới ra cái thiết kế này). Trước giờ mẫu này chưa thật sự sẵn sàng để đăng, nhưng hôm nay mình đã dọn dẹp/chỉnh lại cho gọn rồi. Hy vọng bạn thấy hữu ích.

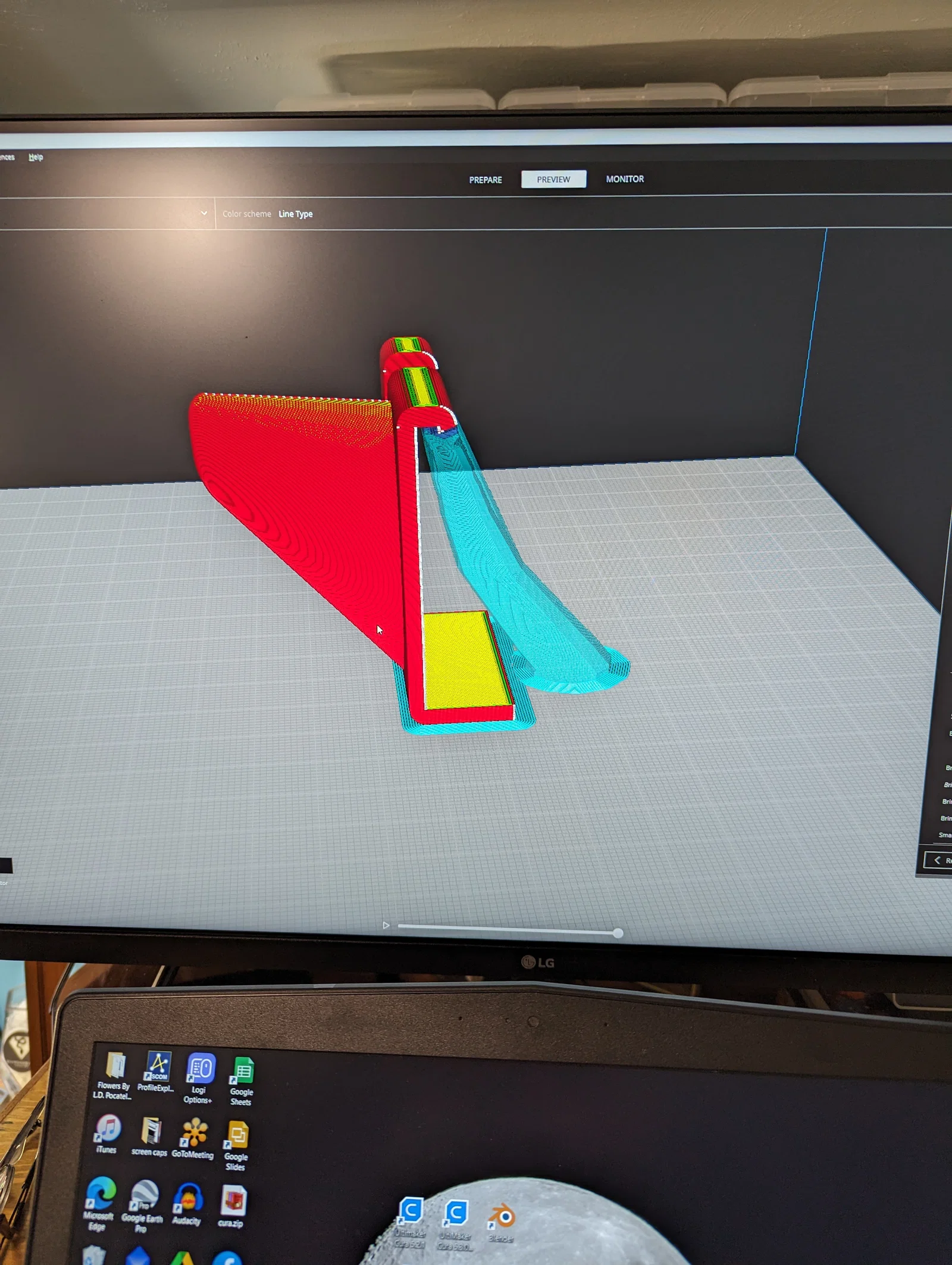

Mẫu này in dễ, nhưng sẽ cần supports. Mình thấy hướng đặt tốt nhất là đúng như file mình đã upload, thêm supports cho mấy cái móc phía dưới, như trong một tấm hình.

Layer height càng nhỏ càng tốt. Nếu bạn in layer dày thì có thể sẽ thấy dây bị cọ nhẹ. Thường thì đường layer không bén, nhưng nếu máy chưa tune chuẩn thì có thể nó sẽ tạo cạnh sắc. Mình đã in và test ở 0.28, 0.2, 0.16 và 0.12 mm; chỉ thấy vài đốm đen nhỏ ở bản 0.28 mm, nhưng trên sợi cáp thì thật ra không thấy dấu hiệu mài mòn. Dù vậy cho chắc, mình dùng layer height 0.12 mm và chà nhẹ giấy nhám 300 grit vài phút để hạ bớt những chỗ có thể sắc cạnh.

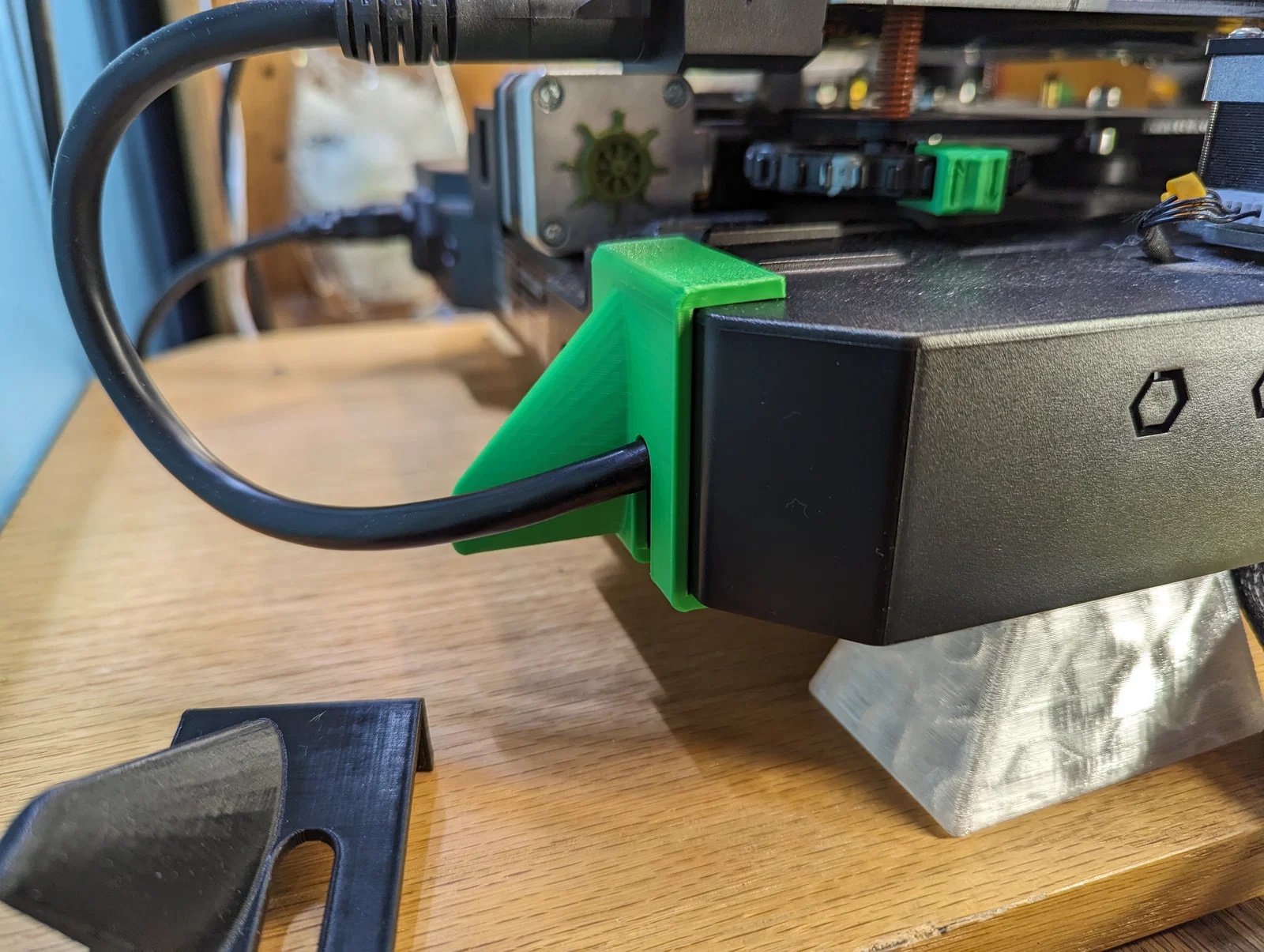

Cách lắp: đặt dây vào rãnh, gài hai cái móc vào phía dưới, rồi đẩy miếng deflector lên và vào phần trên của đế. Nó sẽ tự khớp và nằm rất chắc.

Thiết kế bởi mình bằng Blender 3.4

In trên Ender 3 S1 Pro của mình

Slice bằng Cura 5.4.0

0.12 mm layer height

3 walls w/ one alternate

10% connected infill

Creality PLA
