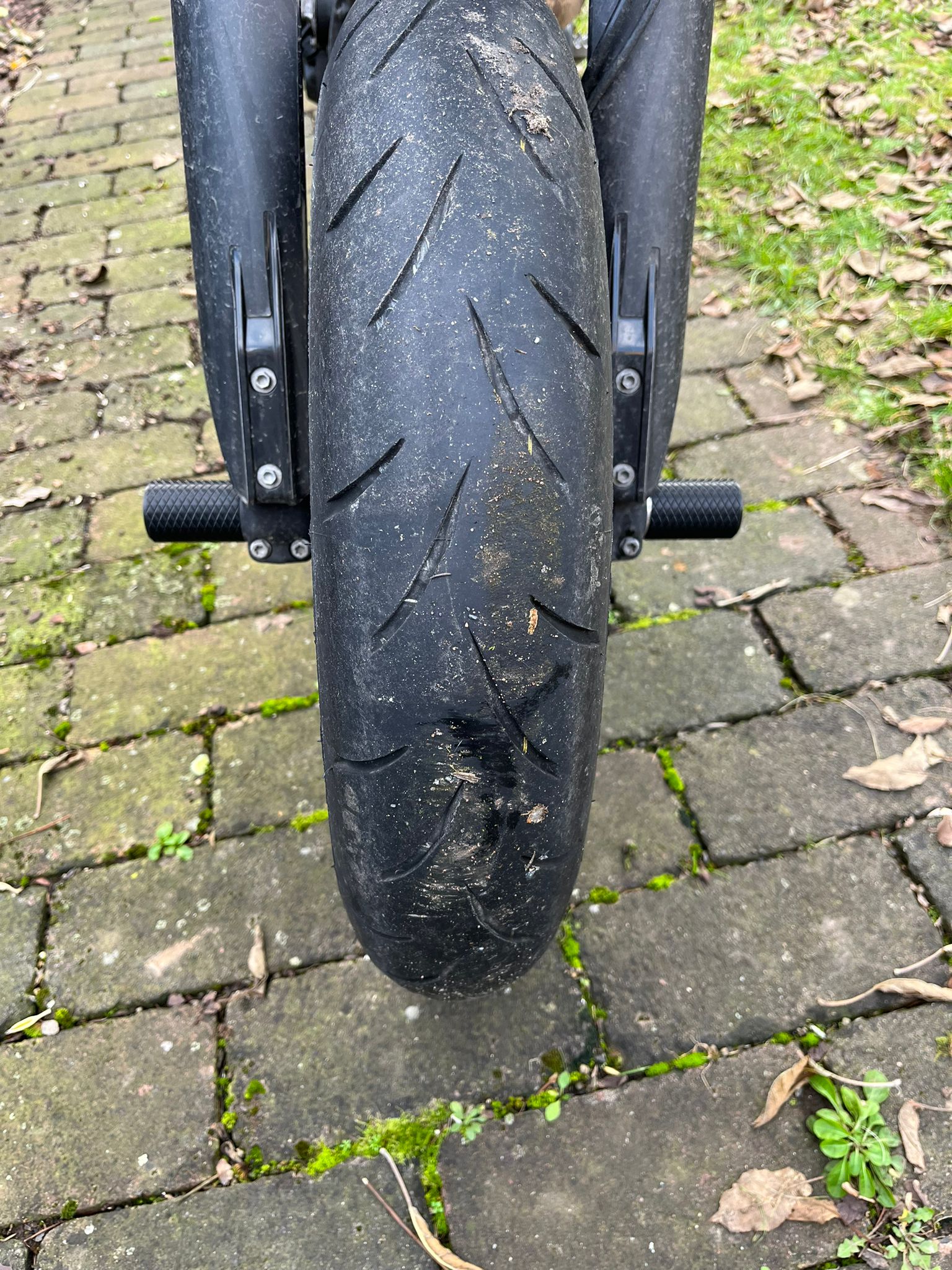

Bảo vệ trục trước (Axlesliders front) cho KTM 690 SMC R

Hướng dẫn lắp đặt

Gude,

để lắp chỉ cần ty ren M10 và một chút keo.

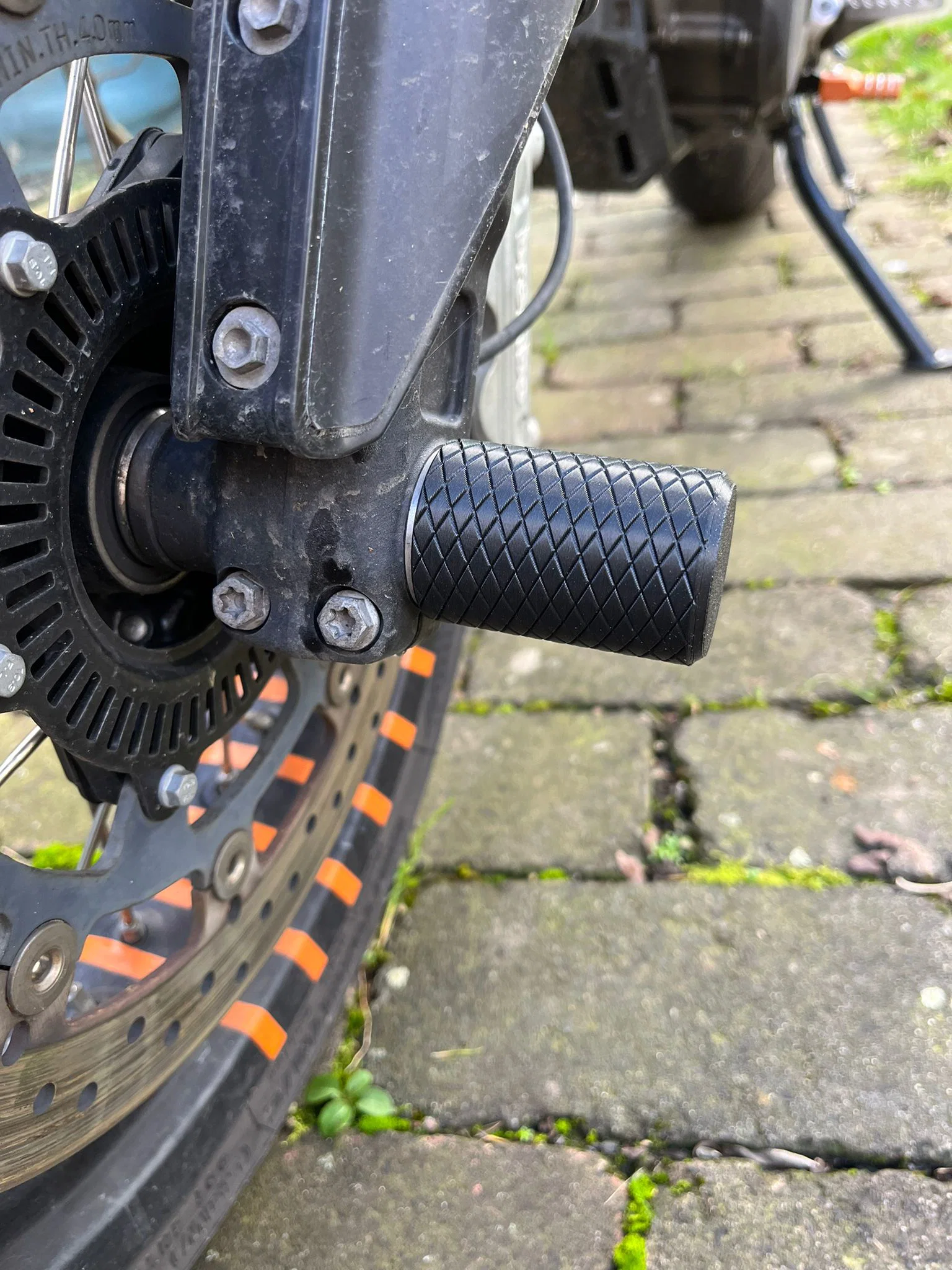

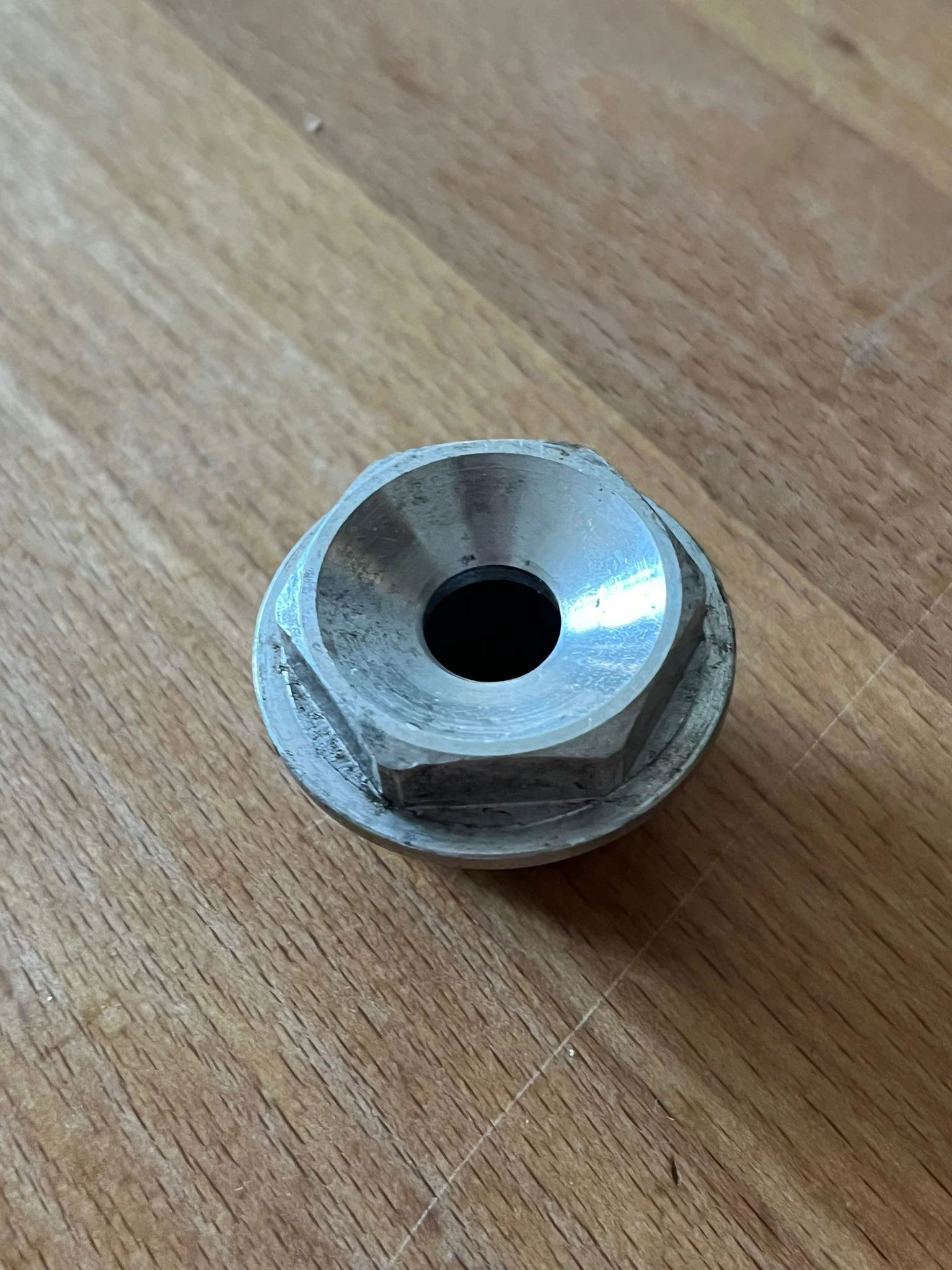

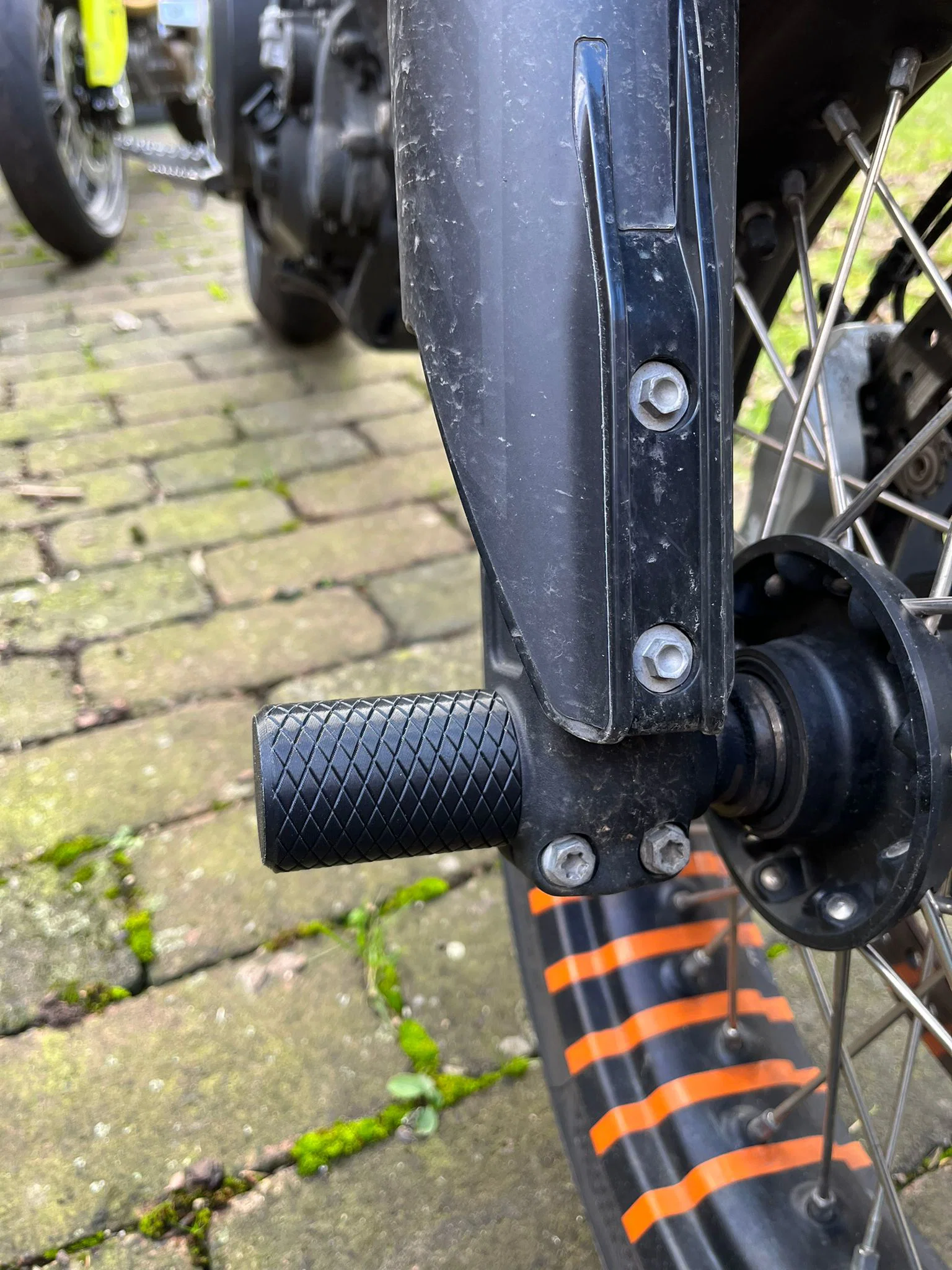

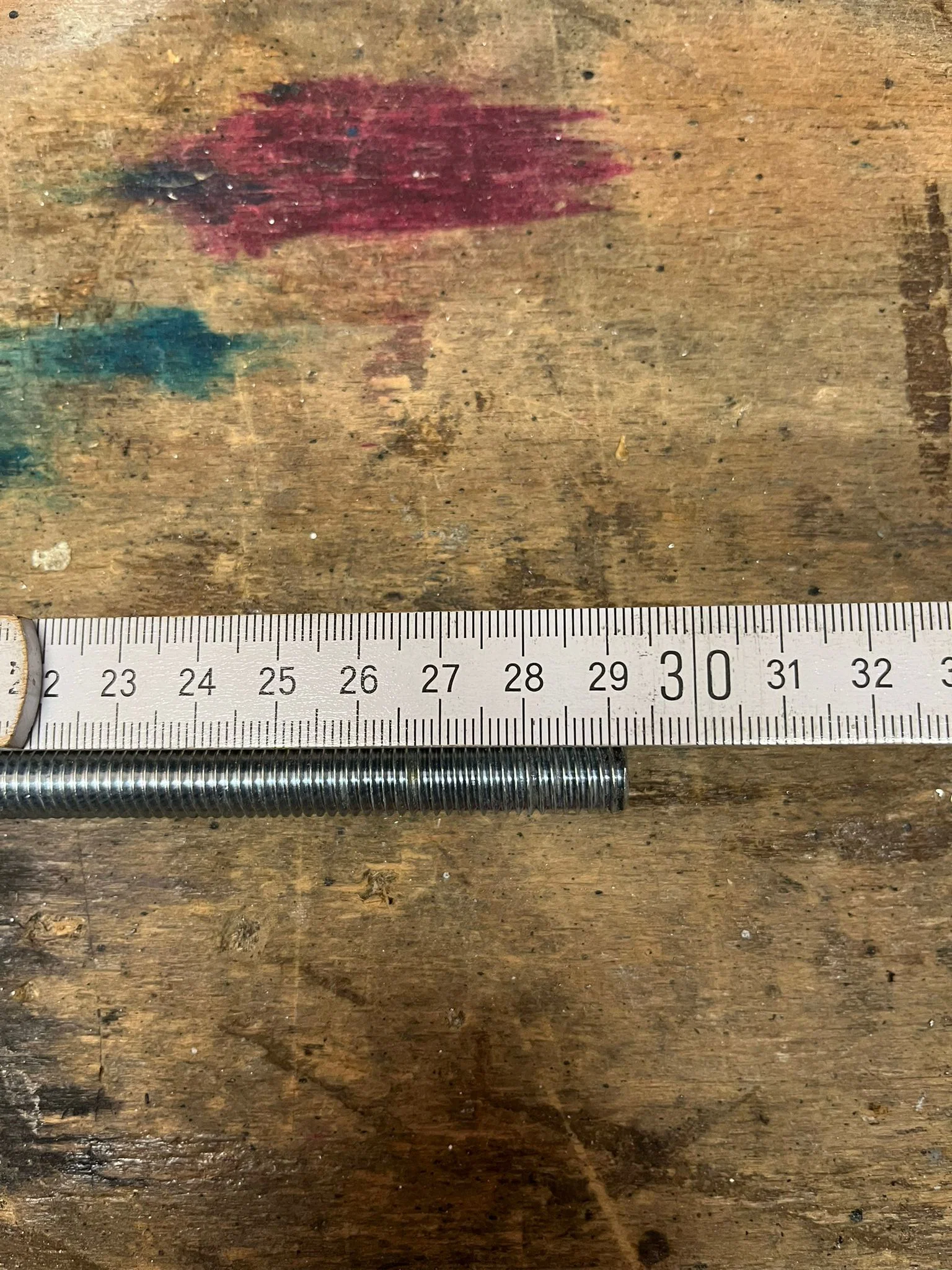

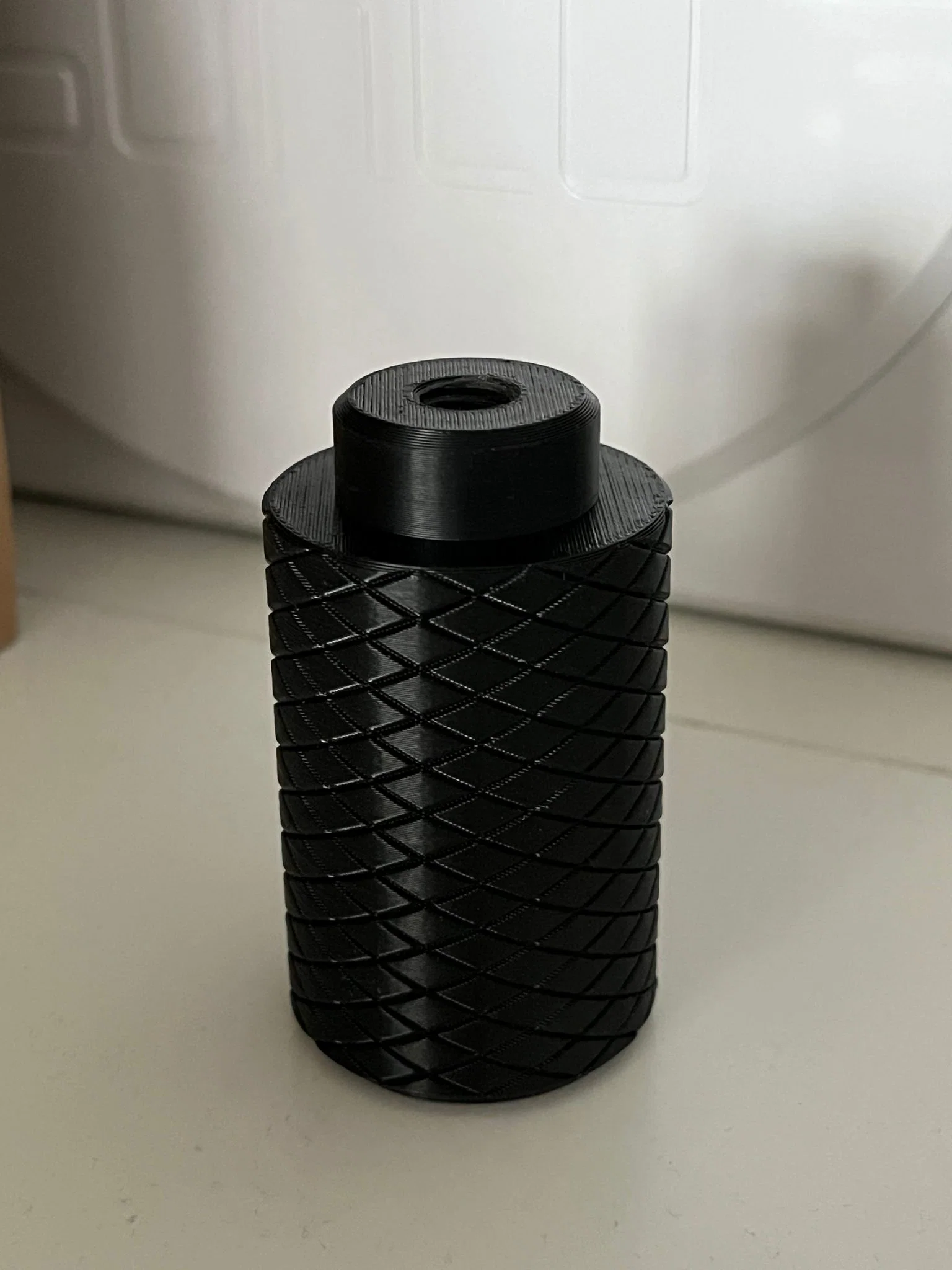

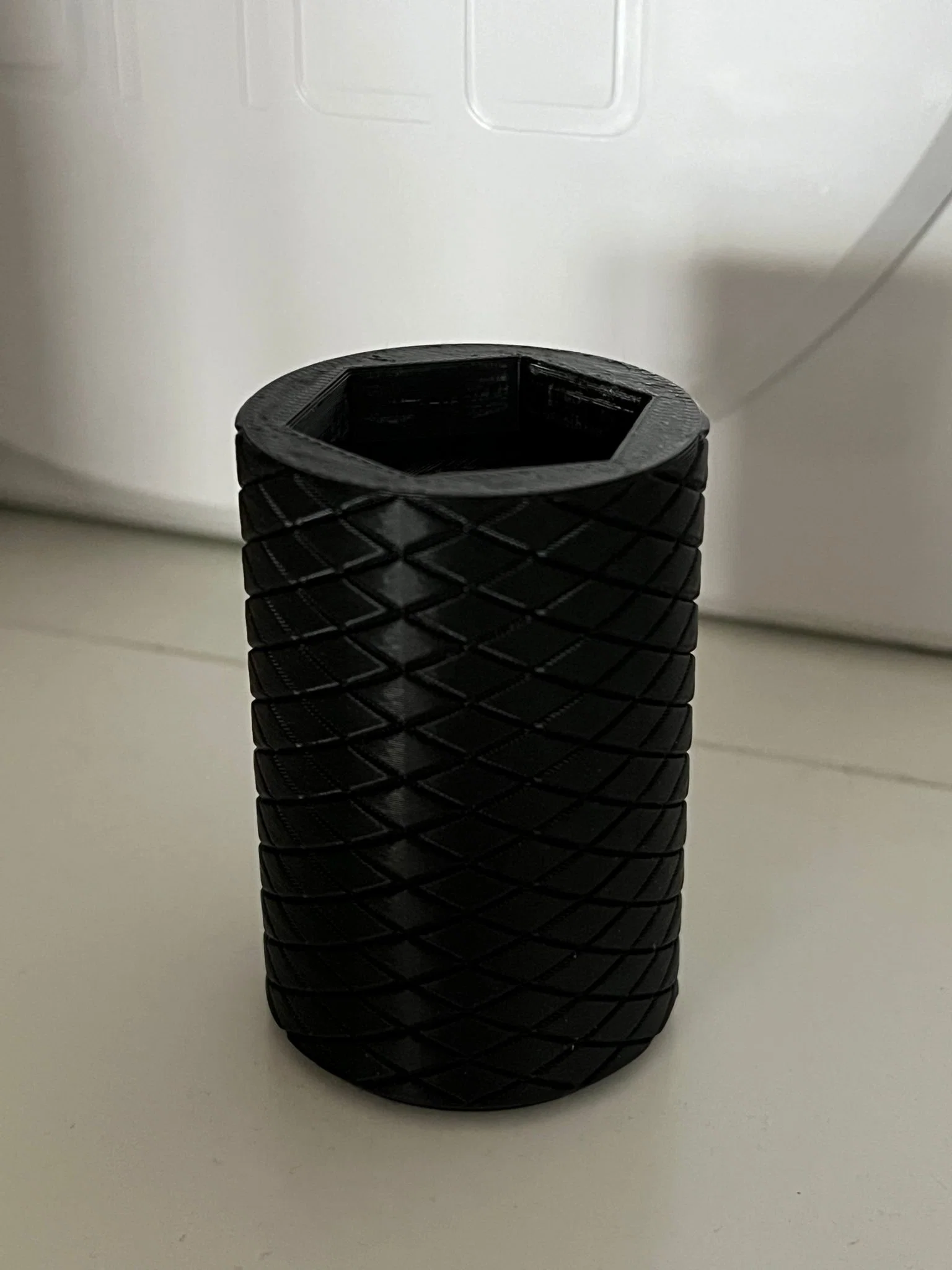

Trước tiên cắt ty ren theo kích thước khoảng 290mm. Nới ốc trục (axle screw) bằng đầu tuýp 27mm, khoan một lỗ ở giữa đai ốc trục (axle nut) với đường kính 10mm, rồi dùng đầu tuýp 10mm vặn tháo nút bịt (blind plug) ra khỏi trục. Giờ vặn ty ren đã cắt ngắn vào miếng bảo vệ (guard) có phần khoét cho đai ốc trục, kèm một ít keo. Vặn ốc trục lại vào trục và siết 40Nm. Tiếp theo, luồn ty ren xuyên qua trục và gắn slider vào phía đai ốc. Cuối cùng chỉ cần bắt miếng bảo vệ còn lại (có chốt/peg) vào, đưa chốt vào trong trục và siết chặt vừa tay.

Các miếng protector in rất ổn mà không cần supports. Nếu ty ren không vào khớp ren, chỉ cần taro lại ren bằng taro M10x1.5.

Mình dùng ASA và 100% infill.

Chúc dùng vui, Sören

Hướng dẫn lắp ráp

Chào bạn,

Để lắp ráp, bạn chỉ cần ty ren M10 và một ít keo.

Đầu tiên, cắt ty ren còn khoảng 290mm. Nới ốc trục bằng đầu tuýp 27mm, khoan lỗ đường kính 10mm vào chính giữa đai ốc trục, và dùng đầu tuýp 10mm tháo nút bịt (blind plug) khỏi trục. Tiếp theo, vặn ty ren đã rút ngắn vào miếng guard có phần khoét cho đai ốc trục, có bôi thêm keo. Vặn ốc trục lại vào trục và siết lực 40Nm. Sau đó, luồn ty ren xuyên qua trục và gắn slider vào phía đai ốc. Cuối cùng, bắt miếng guard còn lại (có chốt/peg) vào, đưa chốt vào trục và siết chặt bằng tay.

Bộ protector này in rất ngon mà không cần supports. Nếu ty ren không khớp với ren, bạn chỉ cần taro lại bằng taro M10x1.5.

Mình đã dùng ASA và 100% infill.

Chúc bạn dùng vui, Sören
