Bảo vệ trục sau KTM 690 SMC R (Axlesliders rear)

Hướng dẫn lắp ráp

Chào bạn,

để lắp ráp chỉ cần ty ren M10 và một ít keo.

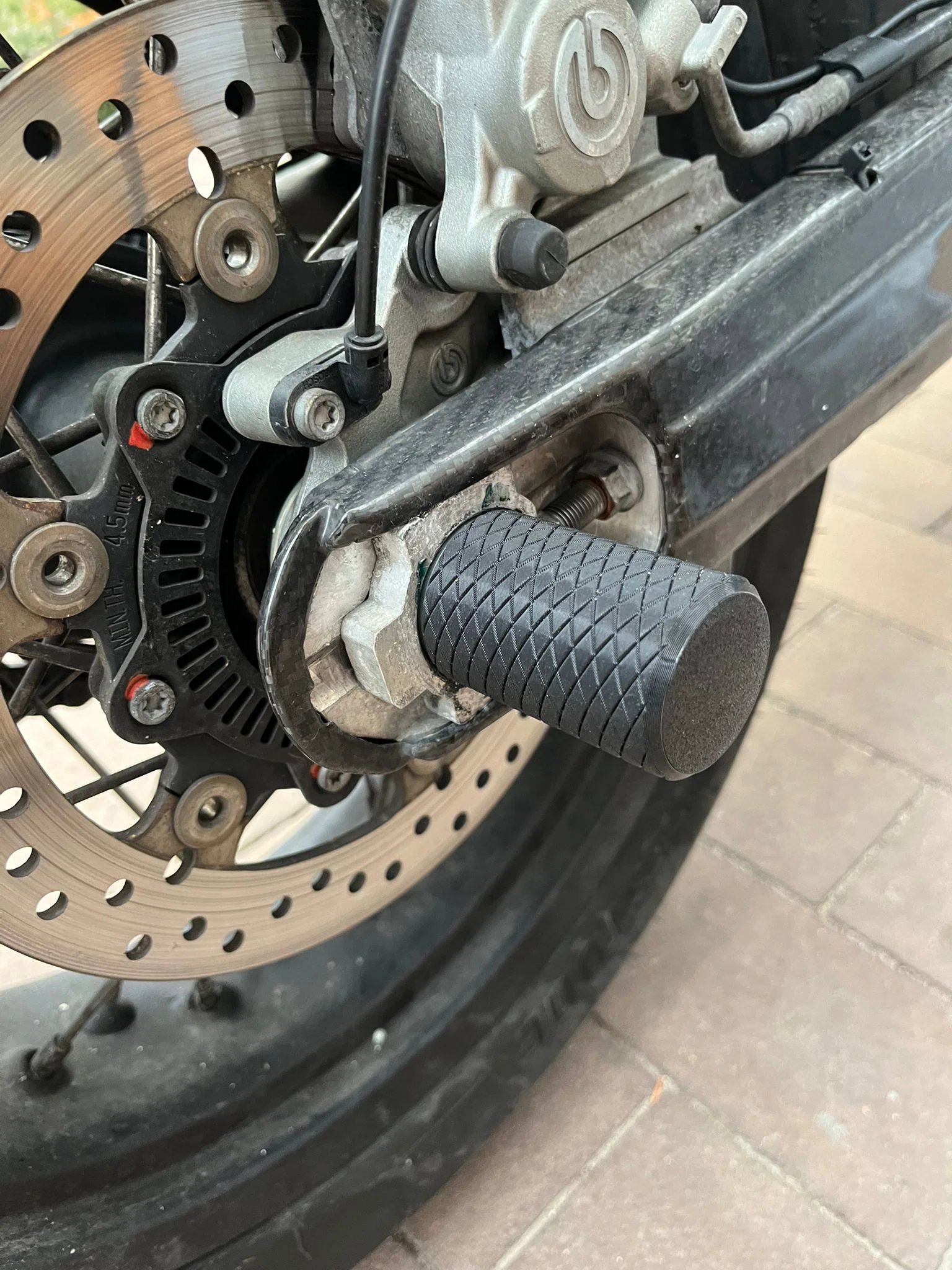

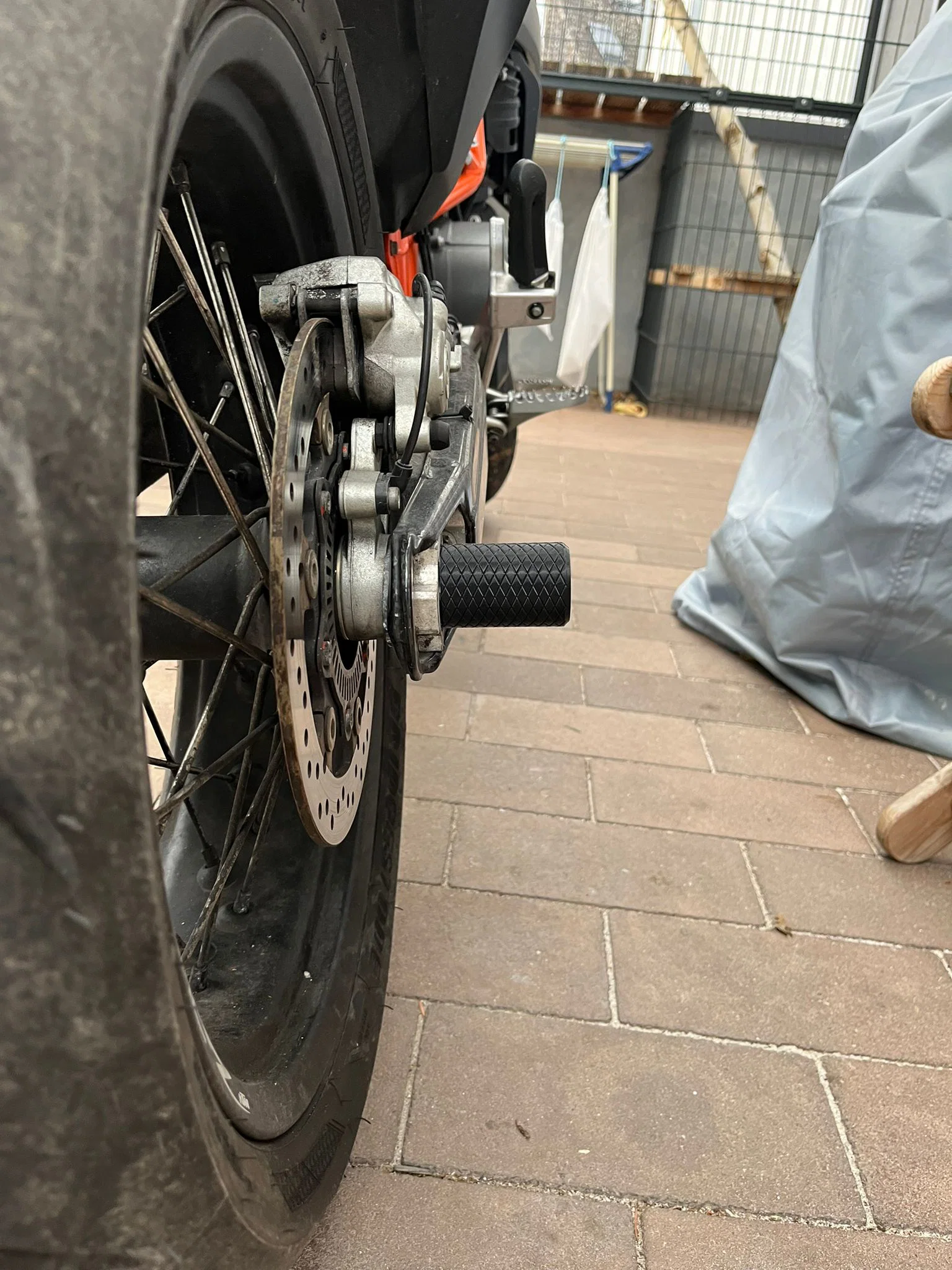

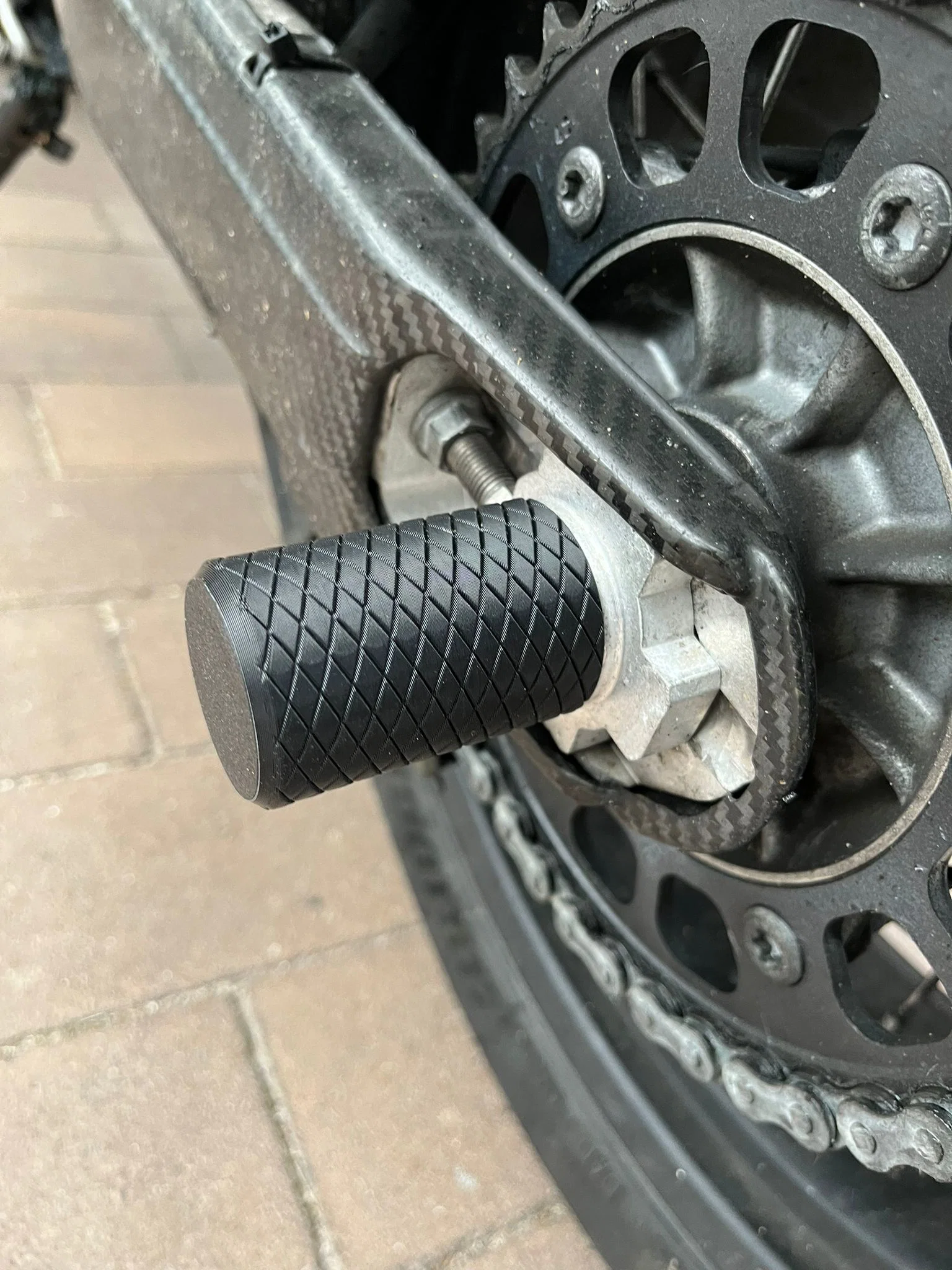

Trước tiên cắt ty ren về đúng kích thước khoảng 315mm, nới ốc trục bánh bằng tuýp 32mm, rồi khoan một lỗ ở chính giữa đai ốc trục với đường kính 10mm. Sau đó, dùng một ít keo và vặn ty ren đã cắt vào phần bảo vệ có khoét chỗ cho đai ốc trục. Vặn lại ốc trục vào trục và siết lực 90Nm. Tiếp theo, luồn ty ren xuyên qua trục và gắn slider vào phía đai ốc. Cuối cùng chỉ cần bắt phần bảo vệ còn lại (có chốt), đưa chốt vào trục và siết chặt bằng tay.

Các miếng protector in rất ổn mà không cần supports. Nếu ty ren không vào khớp ren, chỉ cần taro lại ren bằng mũi taro M10x1.5.

Mình dùng ASA và 100% infill.

Chúc bạn dùng vui, Sören

Hướng dẫn lắp ráp

Chào bạn,

Để lắp ráp, bạn chỉ cần ty ren M10 và một ít keo.

Trước tiên, cắt ty ren còn khoảng 315mm. Nới ốc trục bằng tuýp 32mm, khoan một lỗ đường kính 10mm vào chính giữa đai ốc trục. Sau đó, dùng một ít keo và vặn ty ren đã rút ngắn vào phần guard có khoét rãnh cho đai ốc trục. Vặn lại ốc trục vào trục và siết lực 90Nm. Tiếp theo, luồn ty ren qua trục và gắn slider vào phía đai ốc. Cuối cùng, bắt phần guard còn lại (có chốt) vào, đưa chốt vào trục và siết chặt vừa tay.

Các miếng protector in rất tốt mà không cần supports. Nếu ty ren không khớp ren, chỉ cần taro lại ren bằng mũi taro M10x1.5.

Mình dùng ASA và 100% infill.

Chúc bạn sử dụng vui vẻ, Sören
