Giá treo TV Telstra (Roku 4200TL) đơn giản

Giá treo TV Telstra (Roku 4200TL)

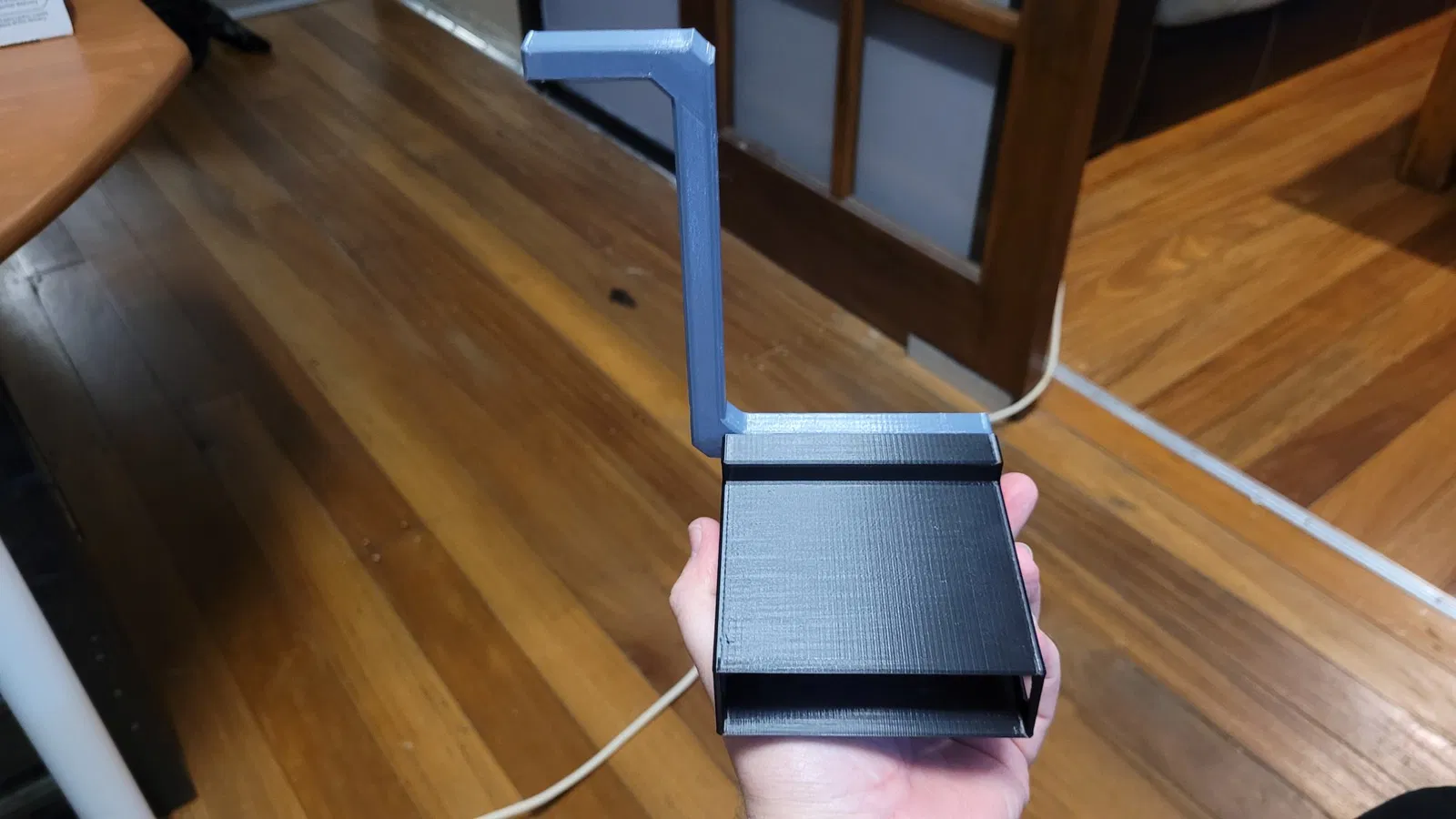

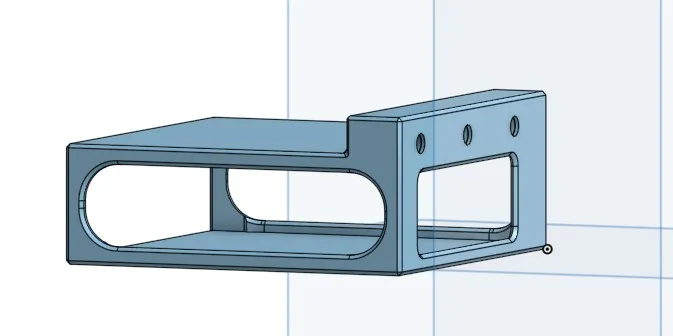

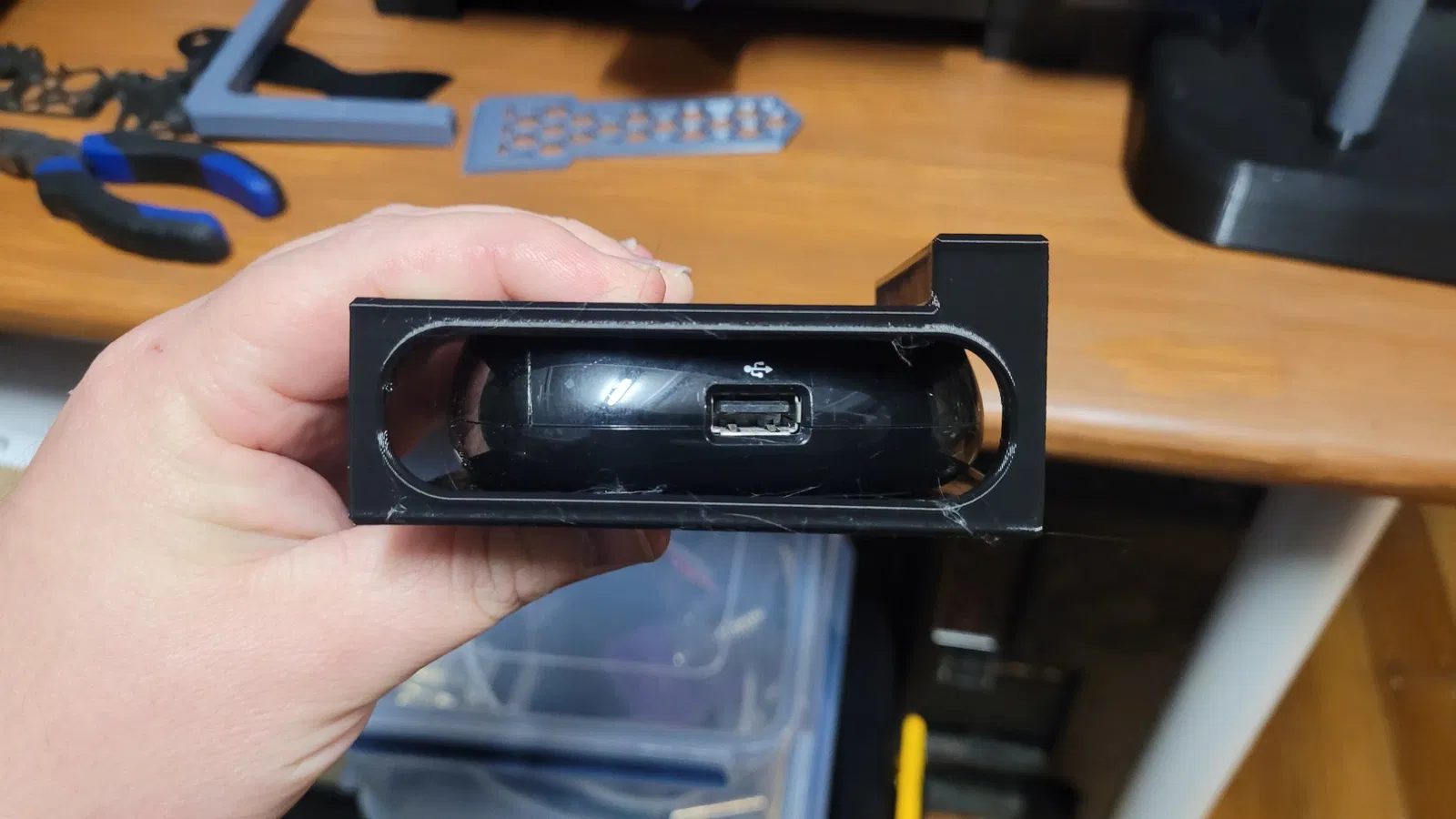

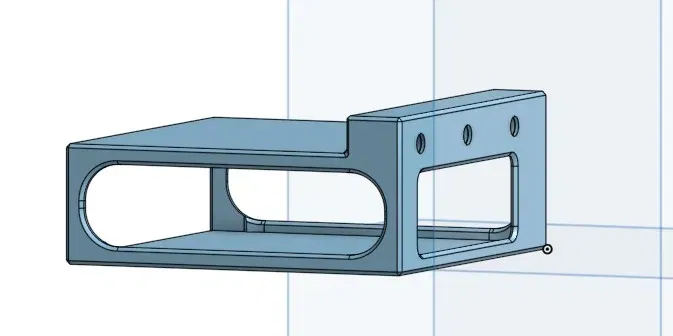

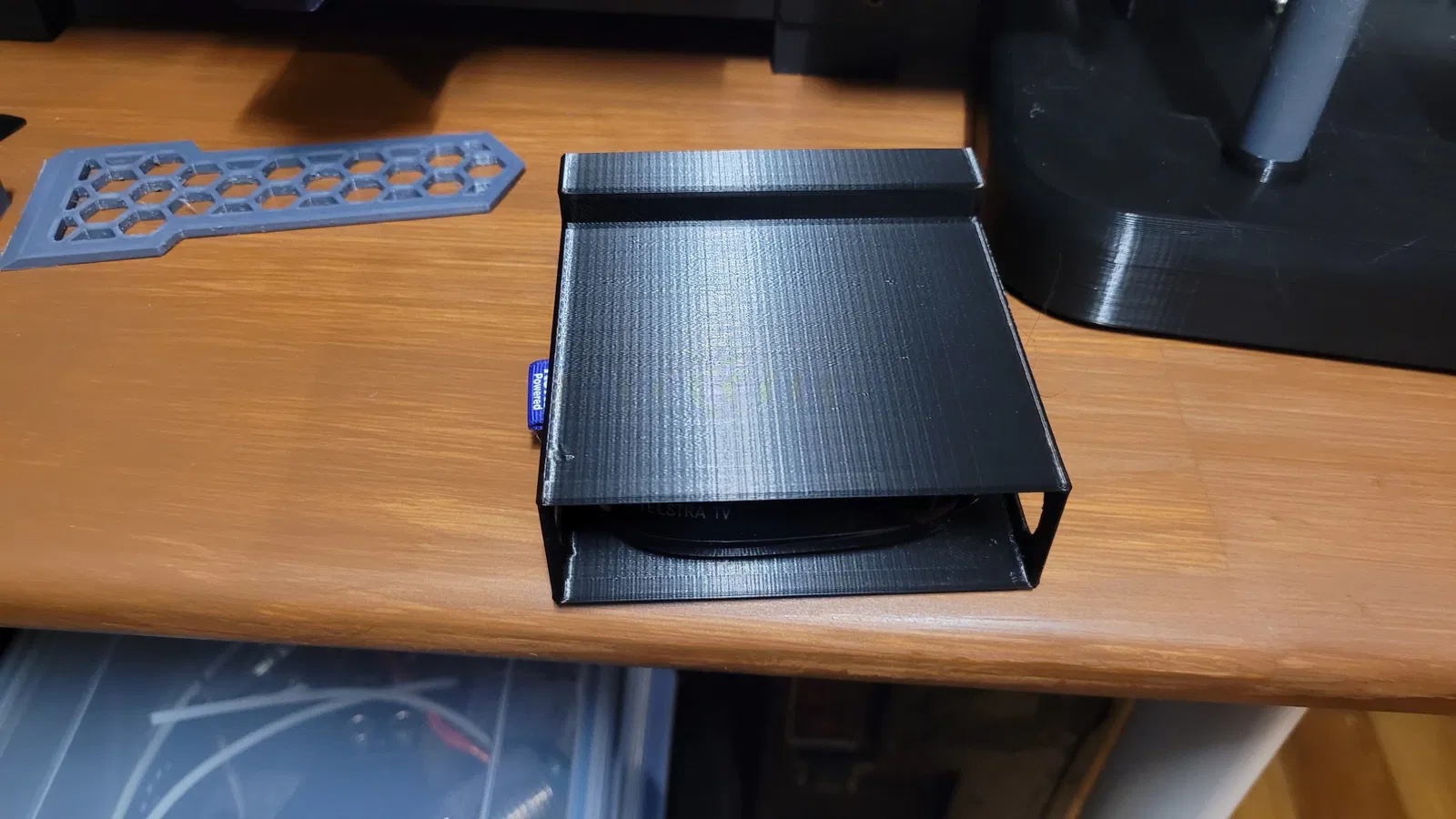

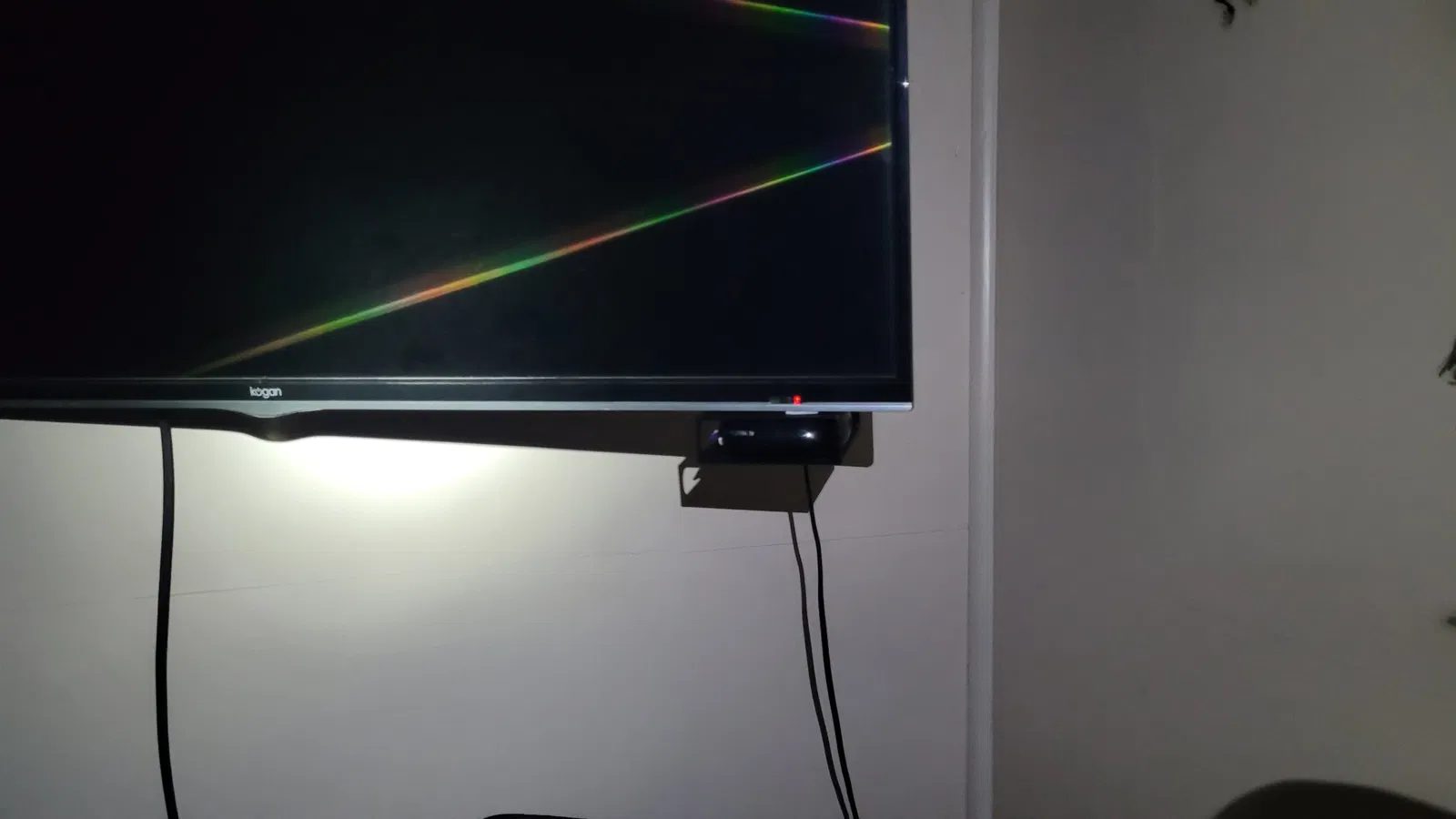

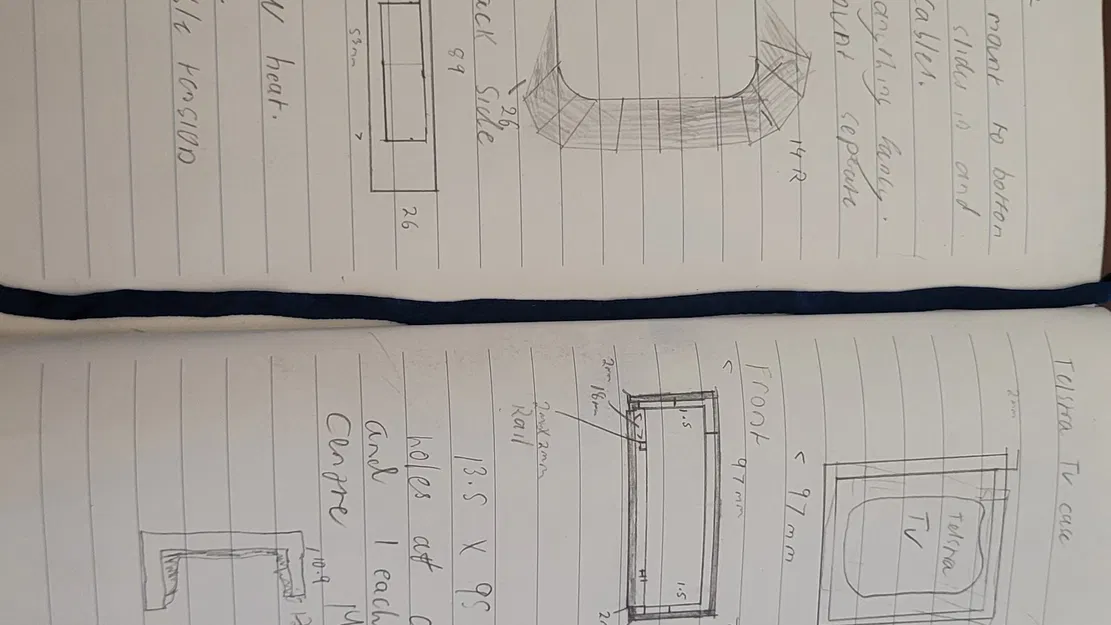

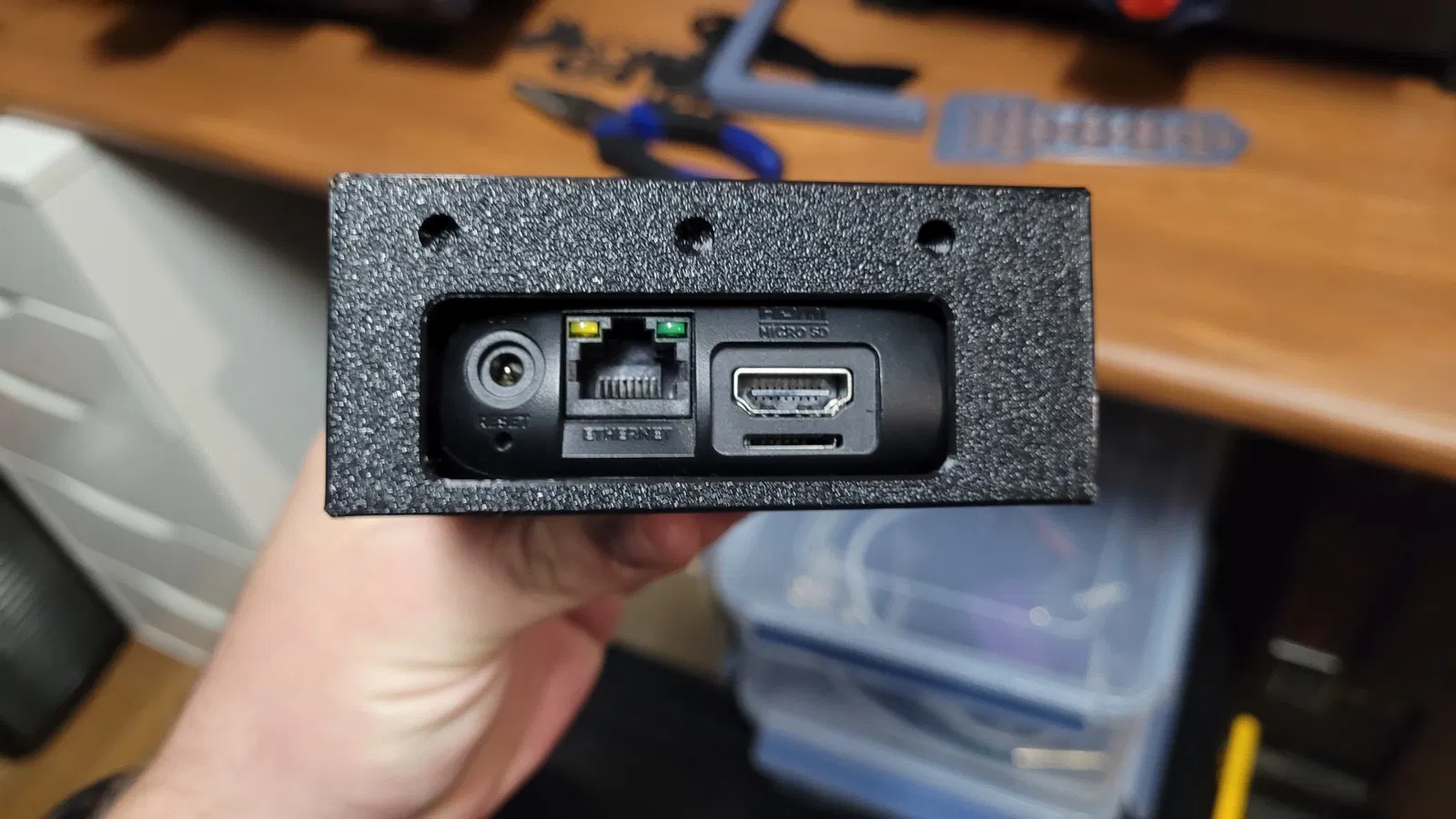

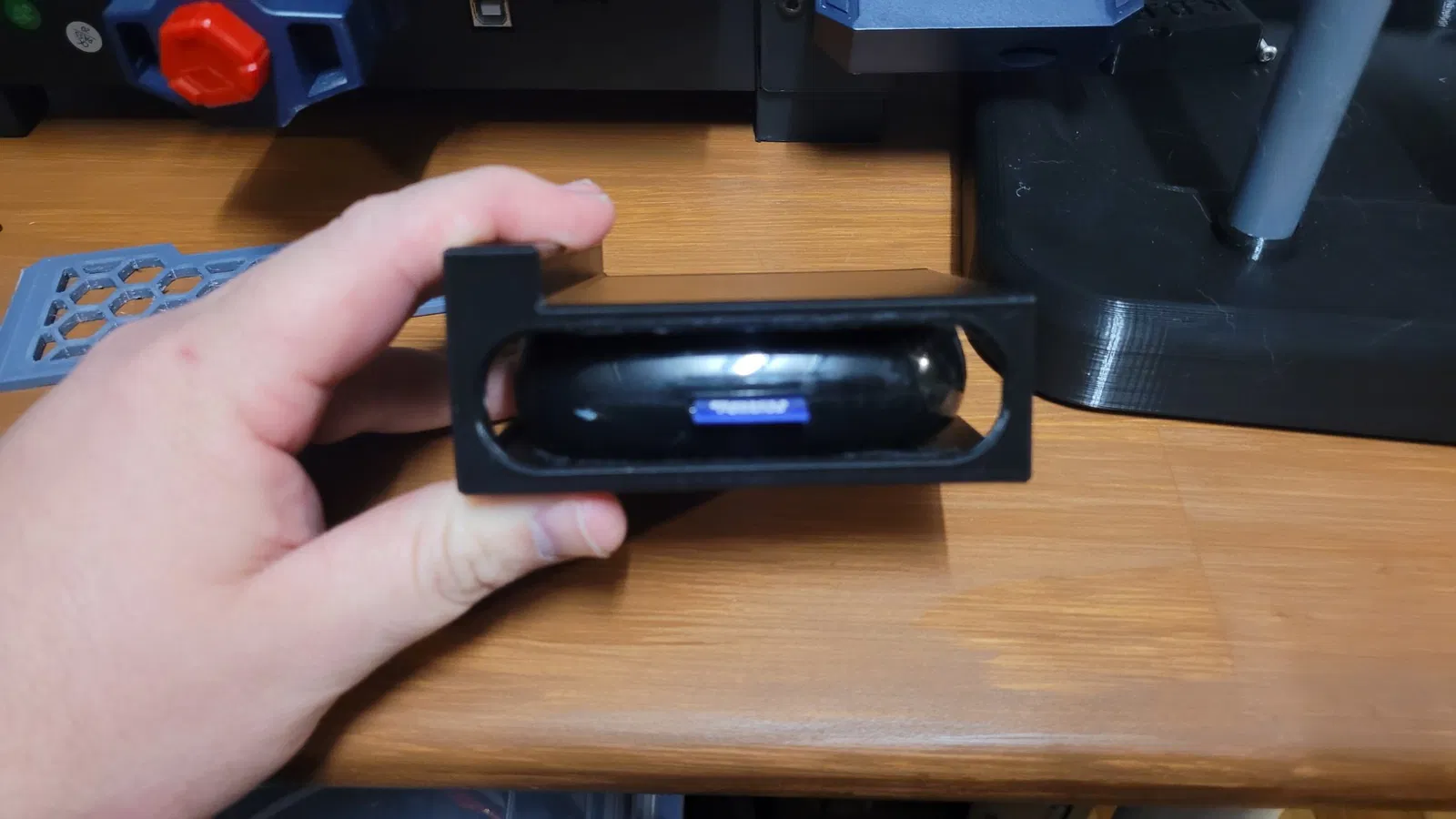

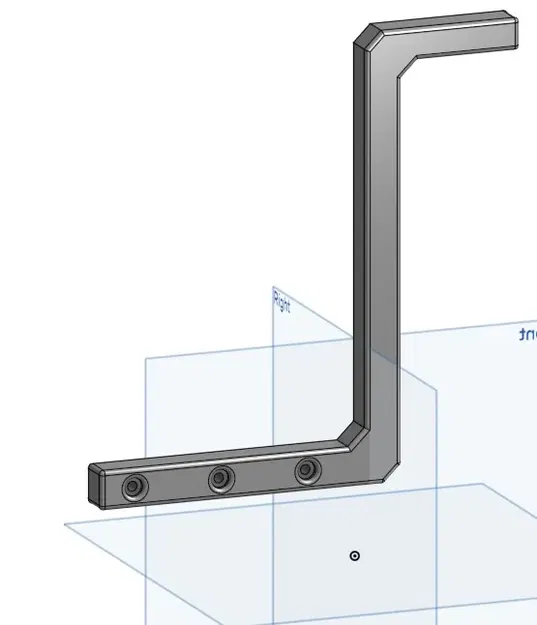

Giá treo đơn giản này cho phép tôi đặt Telstra TV 1 của mình dưới giá treo TV Kogan. Mảnh tay có thể không lý tưởng cho nhiều người nhưng hoạt động đủ tốt để tôi không cần phải tiếp tục điều chỉnh, chỉ cần một cái giá nhỏ với băng dính hai mặt để ngăn chặn bất kỳ chuyển động nào. Khung treo tương đối phổ biến với 3 khe Heatset M3 ở phía sau và các tệp bước đính kèm để bạn có thể sửa đổi cho mục đích riêng của mình. Các tệp nên được nhập ở định hướng đúng để in. Thiết kế được thực hiện với Onshape như một quy trình Sketch Extrude đơn giản, tất cả các cạnh được vát với các điều chỉnh nhỏ để thân thiện hơn cho việc in. Không cần hỗ trợ, viền hay bất kỳ điều gì đặc biệt.

Giá treo sử dụng 60.1g vật liệu in với cài đặt của tôi.
Mảnh tay sử dụng 28.6g vật liệu in với cài đặt của tôi.
Tôi đã in cái này do thiếu chú ý ở kích thước 4x4x4 với 20% độ đặc, có vẻ như là quá mức cho nhiệm vụ hiện tại nhưng tôi không in lại vì lý do đó.
PLA là đủ tốt cho mục đích này và với phiên bản cập nhật, giờ đây có đủ không gian mở xung quanh để ngăn chặn một lượng nhỏ năng lượng nhiệt bị lãng phí làm tan chảy hoặc làm mềm nhựa.

Chỉ cần phần cứng cần thiết cho hầu hết các ray TV Kogan là

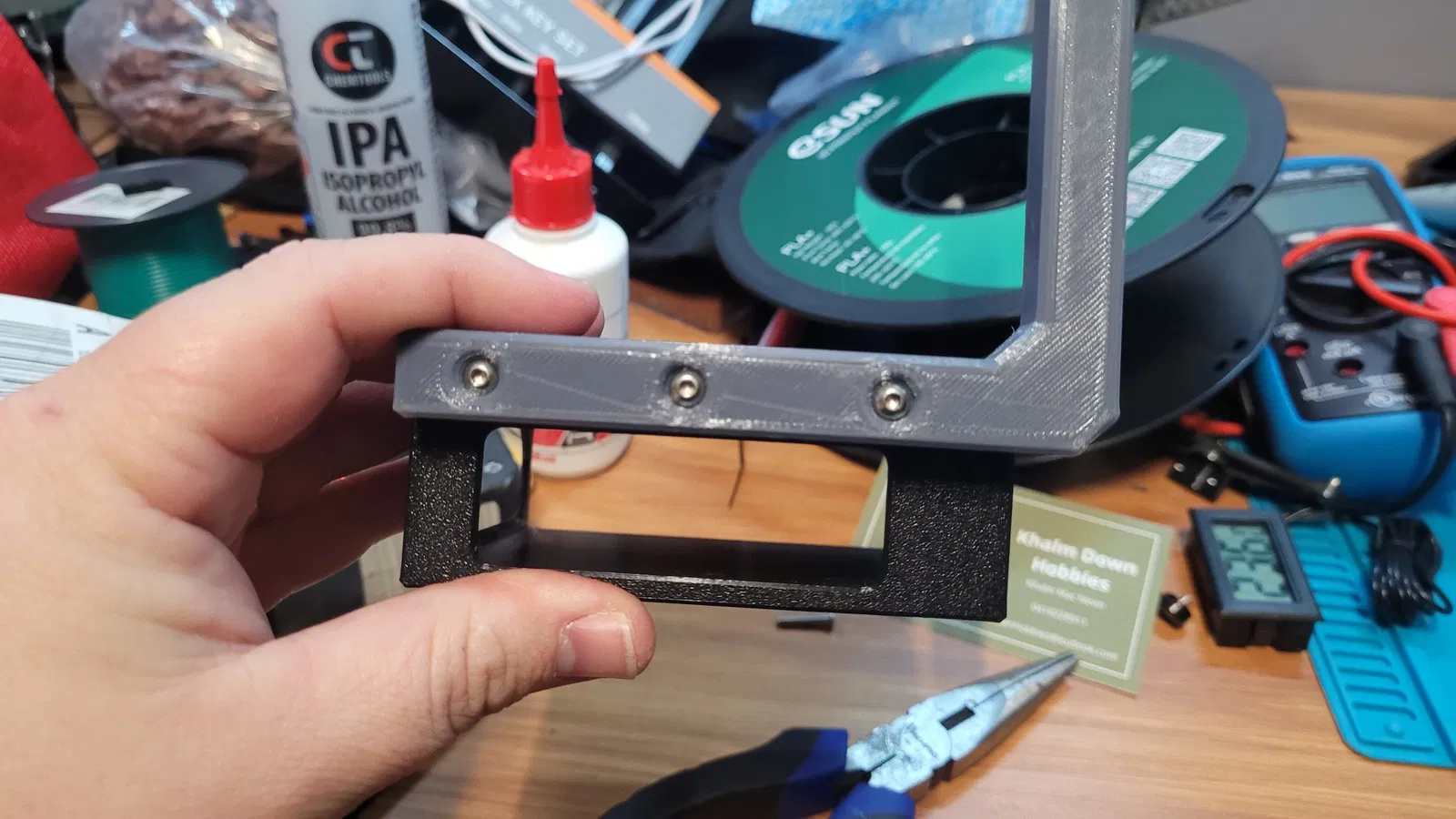

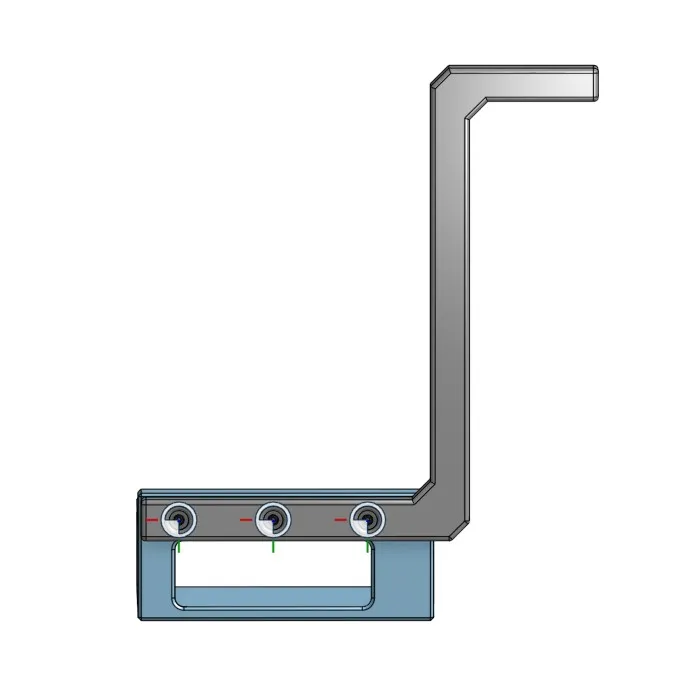

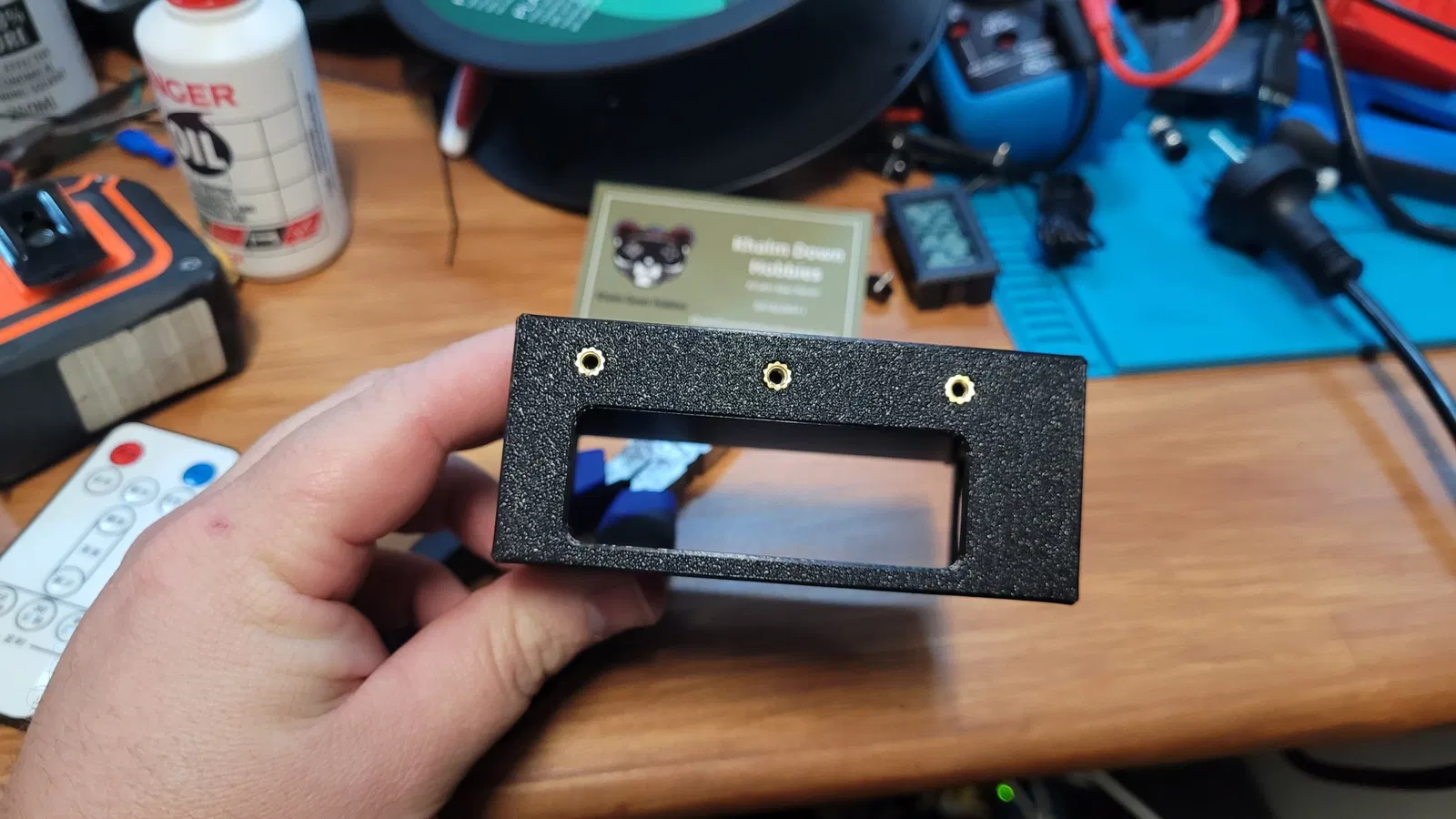

3 x M3 x 16 & 3 x M3 Heatset inserts để gắn mảnh tay vào Giá treo.

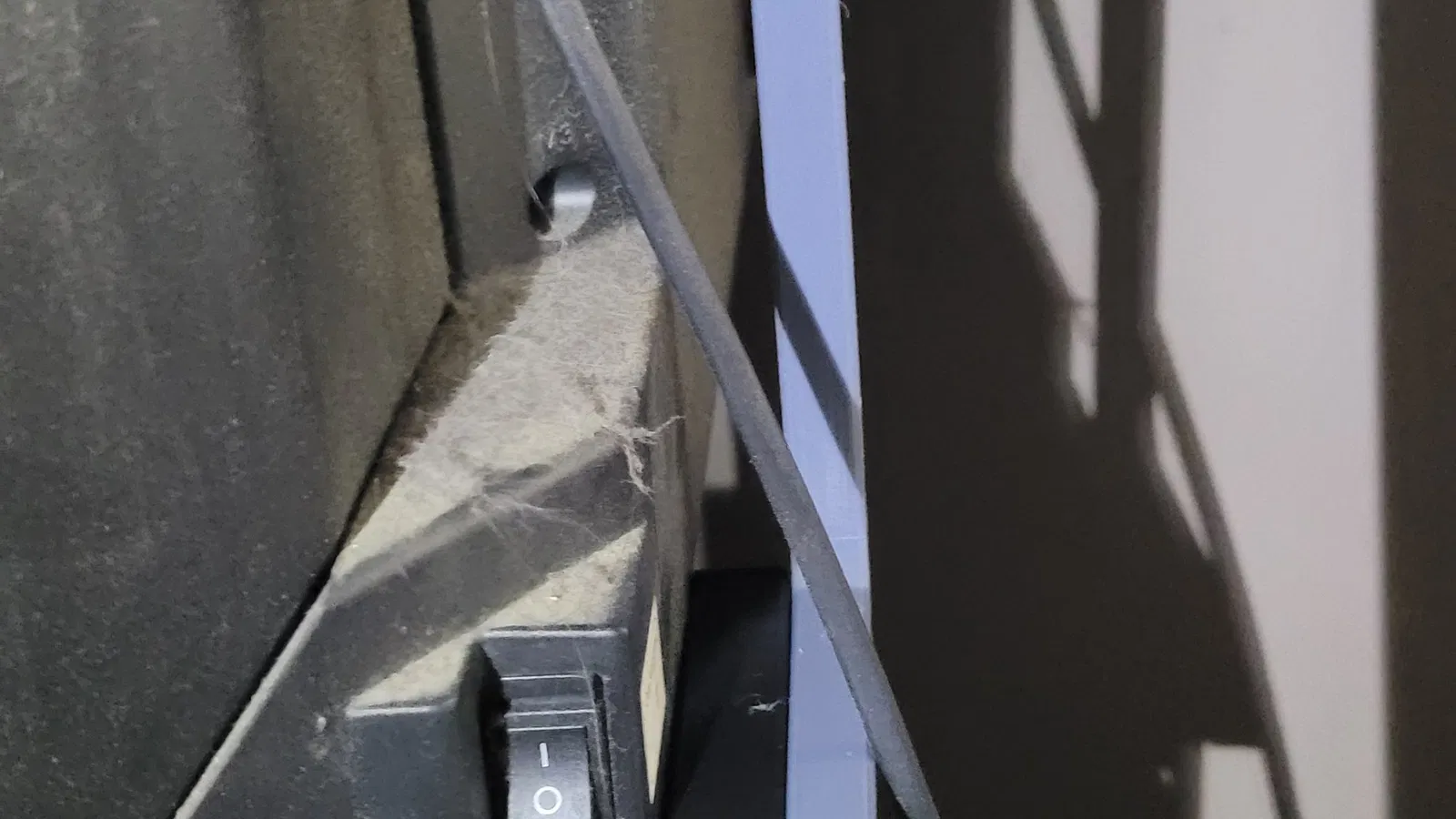

Trong trường hợp của tôi, cần 2 miếng băng dính hai mặt nhỏ để ổn định bản in để nó không bị nghiêng.

Xin vui lòng thoải mái remix khi cần hoặc bình luận về bất kỳ thay đổi nào bạn muốn thấy.

Cập nhật

V1_1 trên mảnh tay – Đã cập nhật định hướng để nó ở định hướng đúng để in khi nhập.

V1_1 trên giá treo – Đã điều chỉnh kích thước ban đầu để cho phép nhiều khoảng trống hơn.

V1_2 trên giá treo – Đã mở một bên để cho phép làm mát nhiều hơn và tăng nhẹ khoảng trống với các gia cố được thực hiện cho giá treo mảnh tay phía sau và các tinh chỉnh cơ bản đã được thực hiện bao gồm các cạnh vát và dọn dẹp nhỏ hình học đáy.

V1_3 Đã cập nhật định hướng để nó ở định hướng đúng để in khi nhập.
