Mô hình 3D chân cắm Pin Header 1x1 bước 2.54mm cho thiết kế điện tử

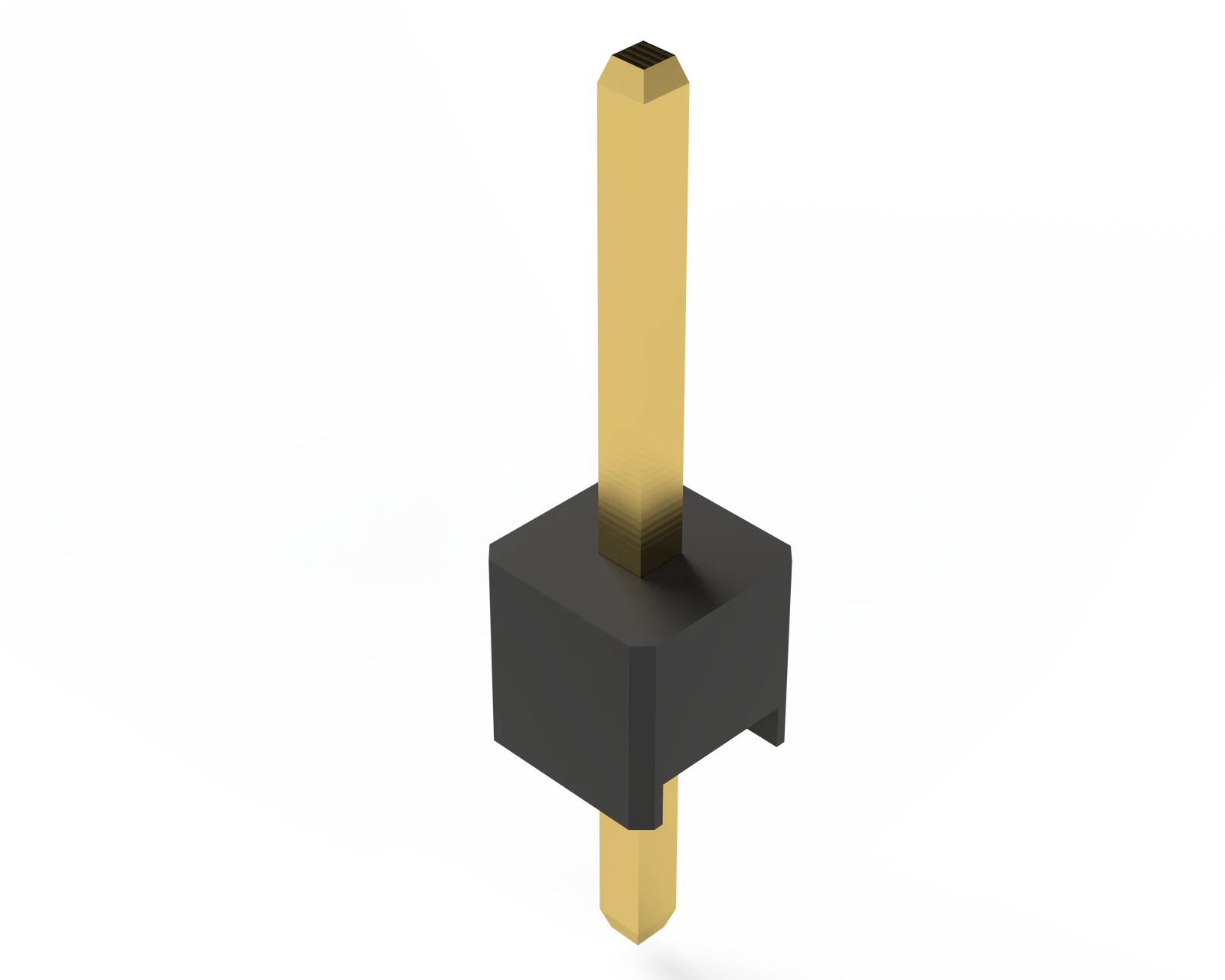

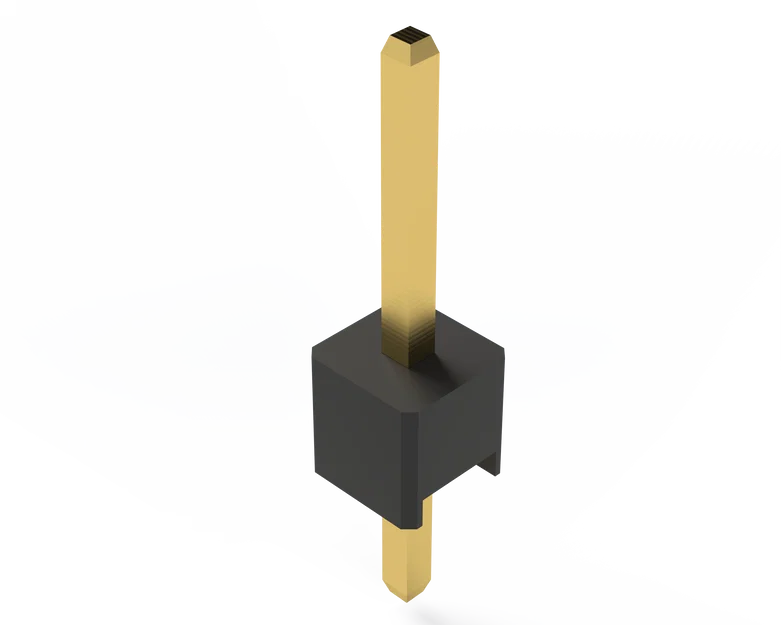

Mô hình 3D chân cắm Pin Header 1x1 bước 2.54mm

Đối với những anh em đang mày mò thiết kế các vỏ hộp, thiết bị điện tử hoặc làm các dự án DIY, việc mô phỏng các linh kiện là cực kỳ quan trọng. Mô hình 3D chân cắm Pin Header 1x1 với bước chân (pitch) tiêu chuẩn 2.54mm này là một công cụ hỗ trợ đắc lực. Bạn có thể sử dụng file này để đưa vào các phần mềm CAD, giúp tính toán chính xác không gian bên trong hộp đựng, đảm bảo rằng các bo mạch và chân kết nối không bị cấn hay va chạm khi lắp ráp thực tế.

Việc sở hữu một tệp mô hình chuẩn giúp bạn tiết kiệm được rất nhiều thời gian thay vì phải tự vẽ lại từ đầu. Thay vì phải đi tìm thông số kỹ thuật rồi ngồi vẽ từng nét, bạn chỉ cần tải file này về và lắp ghép trực tiếp vào bản thiết kế của mình. Điều này giúp cho việc hoàn thiện các sản phẩm tích hợp linh kiện điện tử trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết, đặc biệt hữu ích khi bạn cần làm prototype để kiểm tra kích thước.

Sản phẩm này cực kỳ phù hợp cho những ai đang thiết kế PCB hoặc làm mô hình hóa hệ thống dây điện. Dưới đây là một số lưu ý và đặc điểm kỹ thuật để bạn tận dụng hiệu quả mô hình này trong công việc:

• Tiêu chuẩn hóa: Sử dụng bước chân 2.54mm (0.1 inch) thông dụng, đảm bảo tính tương thích cao với hầu hết các loại bo mạch cắm (breadboard) và linh kiện điện tử hiện nay.
• Ứng dụng mô phỏng: Giúp người dùng hình dung rõ nét cách bố trí linh kiện trong vỏ hộp 3D, từ đó tối ưu hóa thiết kế vỏ, tránh những sai sót không đáng có khi sản xuất thực tế.
• Dễ dàng tích hợp: File được tối ưu hóa cho mục đích lắp ghép, hỗ trợ các phần mềm vẽ CAD phổ biến để bạn xây dựng hệ sinh thái linh kiện riêng cho mình.
• Lời khuyên khi in 3D mô hình: Nếu bạn cần in mô hình này để phục vụ mục đích trình bày hoặc kiểm tra kích thước thực tế, hãy sử dụng nhựa resin để đạt được độ chi tiết cao nhất. Đối với máy in FDM thông thường, hãy chọn độ dày lớp in (layer height) khoảng 0.12mm để các chi tiết nhỏ của chân cắm được sắc nét.
• Lưu ý: Mô hình này chủ yếu dùng cho mục đích mô phỏng lắp ráp và thiết kế cơ khí, không có tính năng dẫn điện thực tế.

Hy vọng rằng mô hình nhỏ gọn này sẽ giúp ích cho anh em trong việc tạo ra những sản phẩm điện tử chất lượng và chuẩn xác hơn trong tương lai.
