Bộ đếm HP 3 chữ số cho DnD (DnD 3 Digit HP Counter)

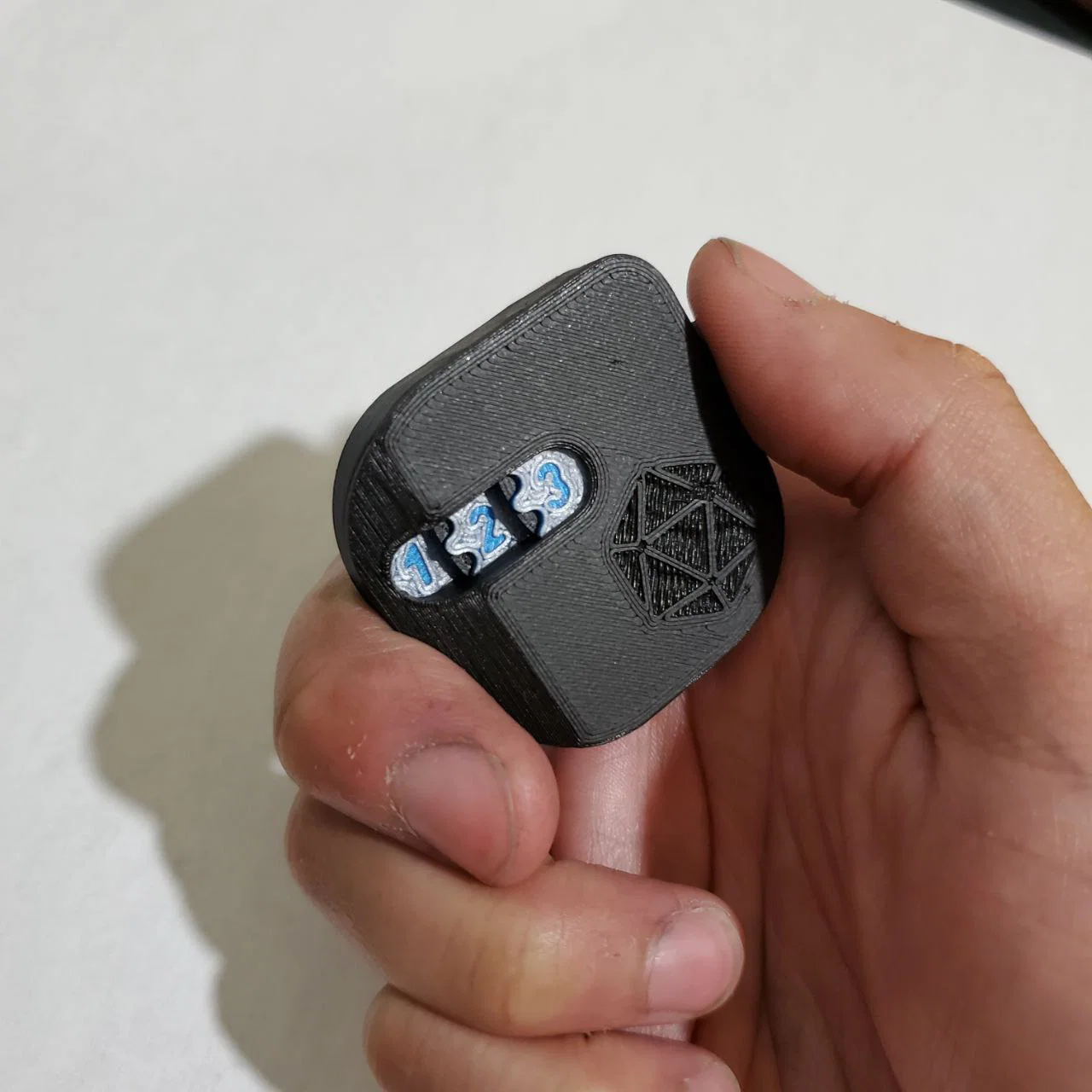

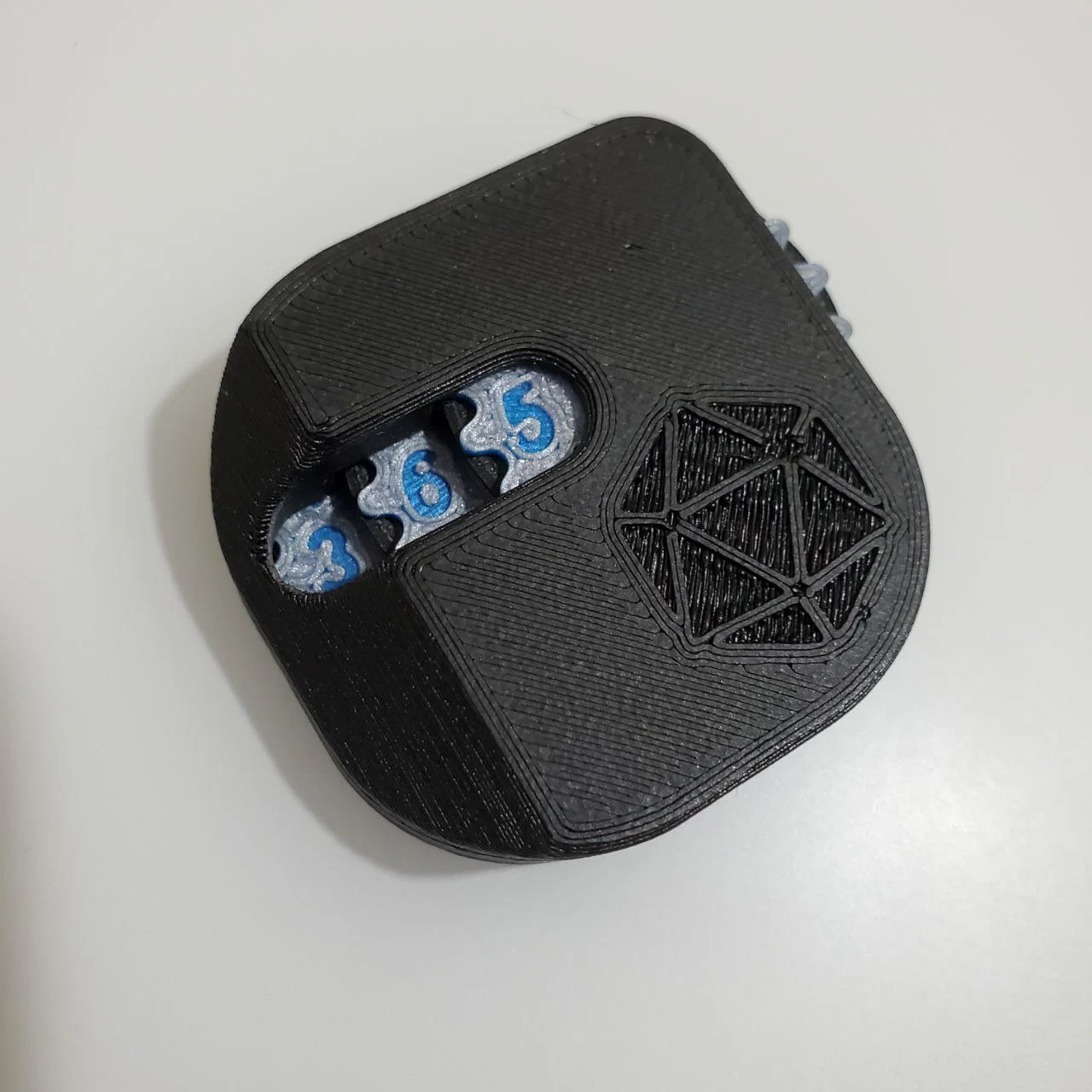

Cái counter này mình làm để chuẩn bị cho campaign DnD đầu tiên! Mình muốn có cách vật lý để theo dõi HP, mà mấy loại counter mua online thì không cái nào đúng “form factor”, kiểu dáng, số lượng chữ số, hoặc lý tưởng là kết hợp được cả ba. Thêm nữa, mình cũng không tìm được cái nào có cơ chế “carry over” (chuyển số) dễ dùng. Vậy nên mình tự thiết kế một mẫu của riêng mình với cơ chế độc đáo: đặt số trên mặt của bánh răng thay vì nằm ở cạnh bên. Nhờ vậy, in số bằng màu khác cực dễ và toàn bộ thiết kế vẫn phẳng, gọn, mang theo tiện! Mẫu trong ảnh đầu tiên dùng Prusament Blue cho phần số và Prusament Galaxy Silver cho mặt bánh xe, còn thân là PolyTerra Black.

Cách dùng: chỉ cần xoay bánh xe ngón tay (thumb wheel) ở bên hông để tăng/giảm. Hàng chục và hàng trăm sẽ tự động tăng/giảm theo bánh xe hàng đơn vị. Cái tab bên trong phần Bottom cho phép bật/tắt chế độ roll over: gạt tab xuống thì sẽ chặn ở 0 và 999; gạt tab lên thì cho phép roll over.

Tính năng:

• Đếm từ 0 đến 999, có hoặc không có roll over/overflow. Rất hợp để fidget!
• Có sẵn cơ chế detent để “click” giữa các số, giúp canh thẳng và giữ đúng vị trí khi mang đi giữa các buổi chơi.
• Số nằm ở một lớp khác, nên dễ in nhiều màu.
• Tất cả in không cần support, không cần linh kiện ngoài.
• Có kèm file Top_Blank.stp để tuỳ biến!

Hướng dẫn:

1. Nhớ tune máy in cho chuẩn! Lớp top bị sần và over-extrusion là nguyên nhân kẹt thường gặp nhất với mẫu này.

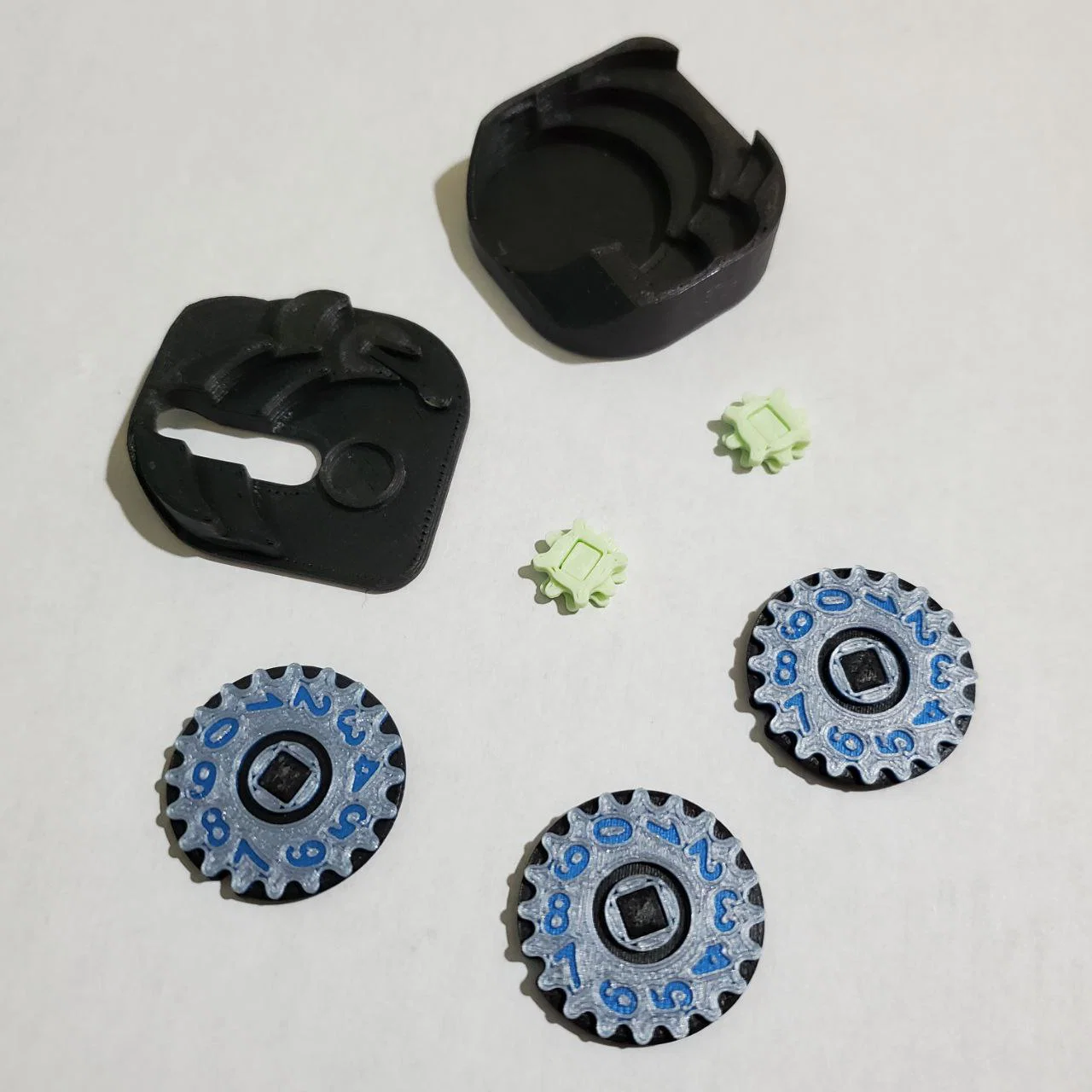

2. Bạn sẽ cần:
   • 1x Top
   • 1x Bottom
   • 3x Num_Top
   • 3x Num_Bot
   • 2x Carry_Top
   • 2x Carry_Bot
3. Mình khuyên in các file Num và Carry với brim. Mặt có chamfer nên úp xuống build plate để gỡ brim dễ hơn.
4. Có thể filament swap giữa chừng để số nổi bật hơn, hoặc in trắng rồi tô số bằng bút chì/bút mực. Filament swap sẽ ảnh hưởng các món khác trên cùng build plate, nên nhớ in một mẻ chỉ gồm Num_Tops thôi!
5. In xong hết thì xếp chồng các bánh số lại với nhau bằng cách canh cái notch trên bánh răng. Thường sẽ press-fit vừa khít, nhưng nếu không khít thì chấm một giọt keo 502 (super glue) để giữ lại.
6. Ghép hai miếng carry lại với nhau; không cần canh vì chi tiết đối xứng 4 hướng.

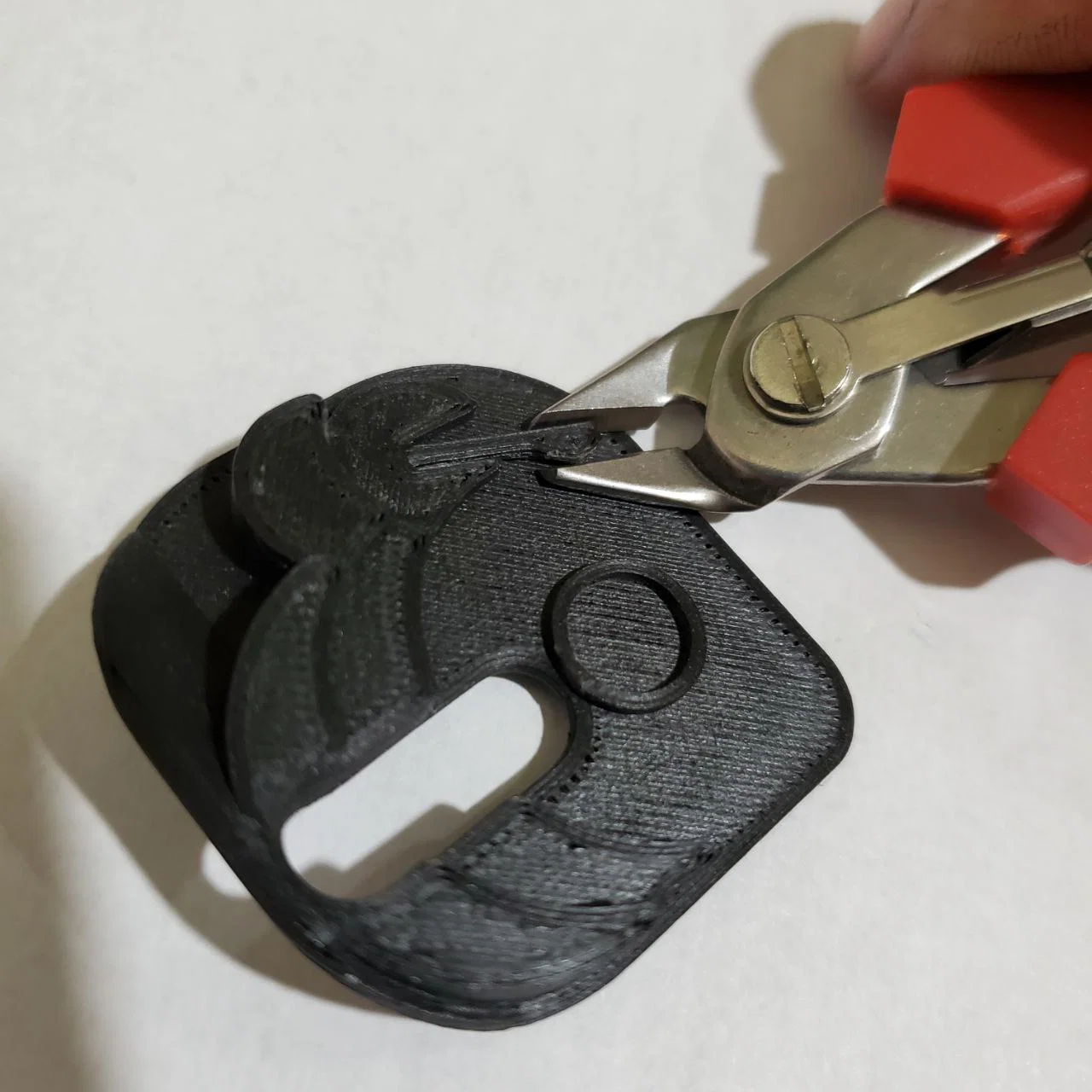

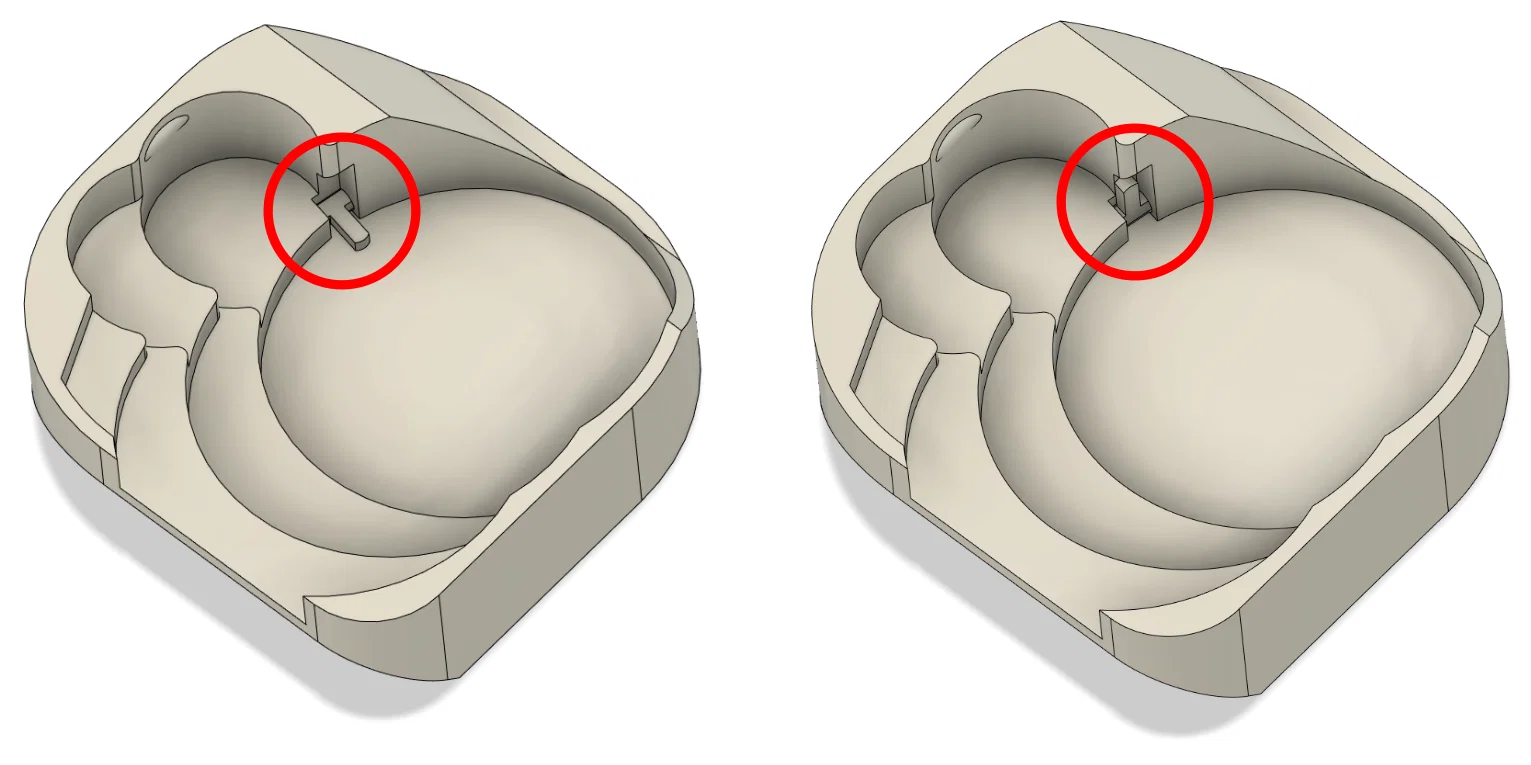

7. Dùng kềm cắt flush hoặc spatula để nạy/giải phóng lò xo detent trong miếng Top và cái tab nhỏ trong miếng Bottom. Cẩn thận đừng cắt phạm vào nhựa, chỉ tách rời thôi. Xem hình để rõ chi tiết.

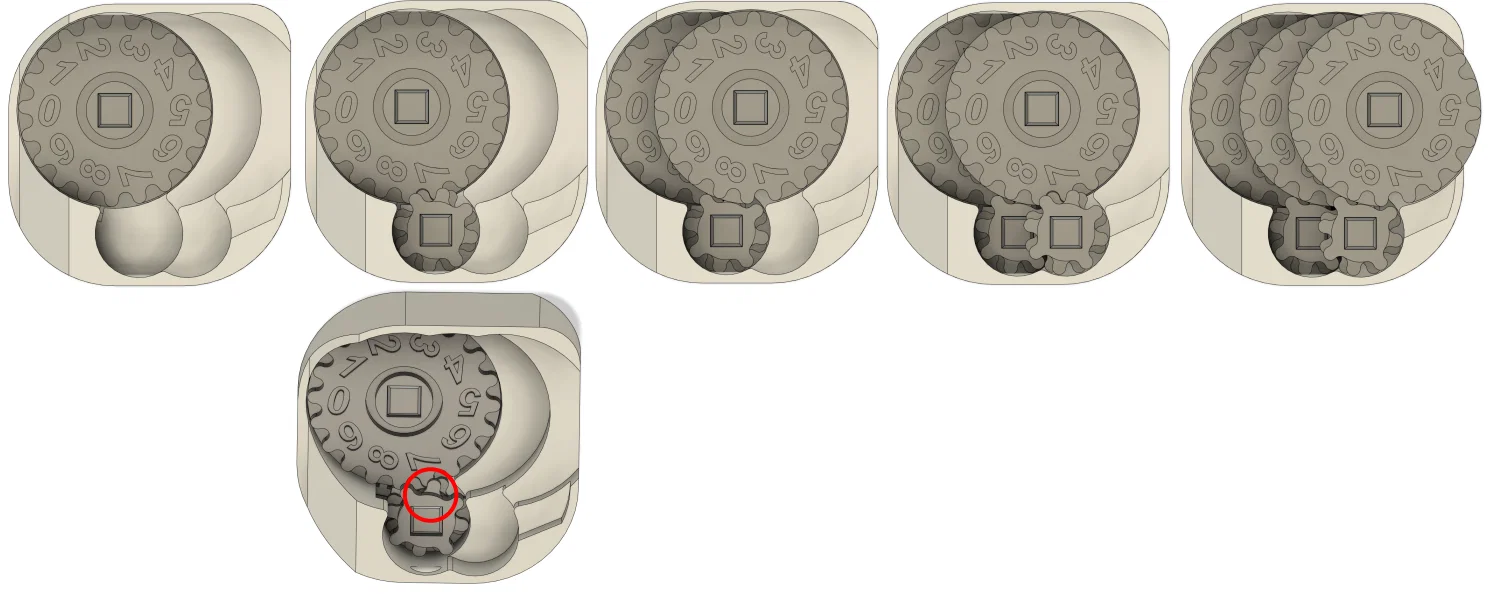

8. Đặt bánh số đầu tiên vào miếng Bottom, xoay theo chiều kim đồng hồ cho tới khi số ‘0’ nằm hết về phía bên trái. Nếu tab roll over đang gạt xuống, bánh số sẽ bị chặn không xoay tiếp.
9. Đặt một bánh Carry vào miếng Bottom với mặt vuông hướng lên. Bánh Carry nên đặt sao cho phần hở ở các răng phía trên quay về phía các bánh Number. Xem hình để rõ chi tiết.
10. Đặt bánh Number thứ hai hơi lệch sang phải so với bánh đầu. Canh số 0 về bên trái giống như trước. Bánh Carry thứ hai lắp giống bánh Carry đầu, và bánh Number cuối cũng theo cùng quy trình.
11. Khi bấm miếng Top vào Bottom, vừa ấn xuống vừa xoay thumb wheel để lò xo detent rơi vào đúng vị trí. Xong!

Nếu bạn thấy xoay chưa mượt, mình khuyên in các phần bánh Carry ở khoảng 95% scale. Bạn cũng có thể chà nhám mặt ngoài hoặc mặt trước của các bánh Number.
