Bảng điều khiển tự động cho Fly By Wire A320neo

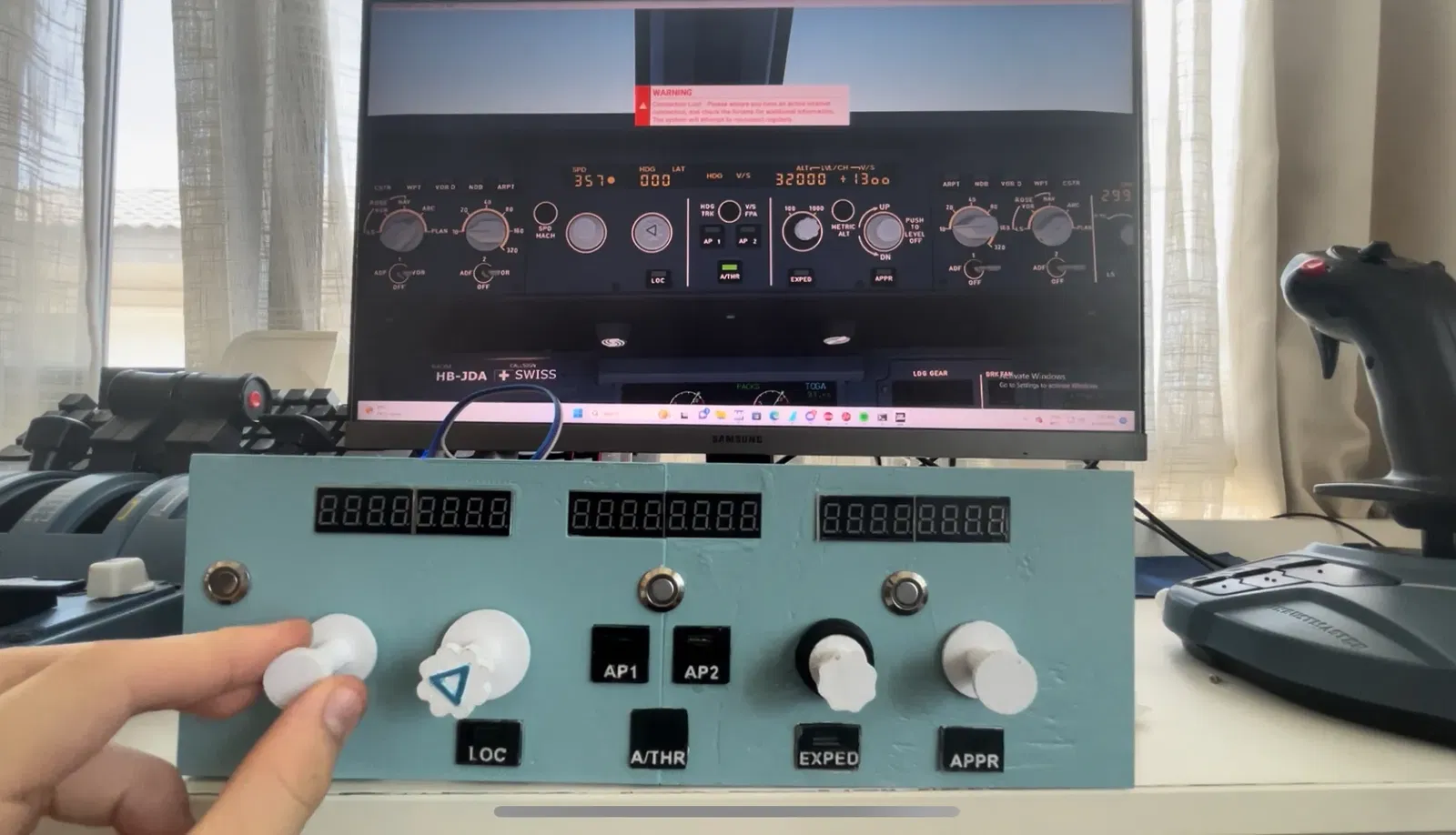

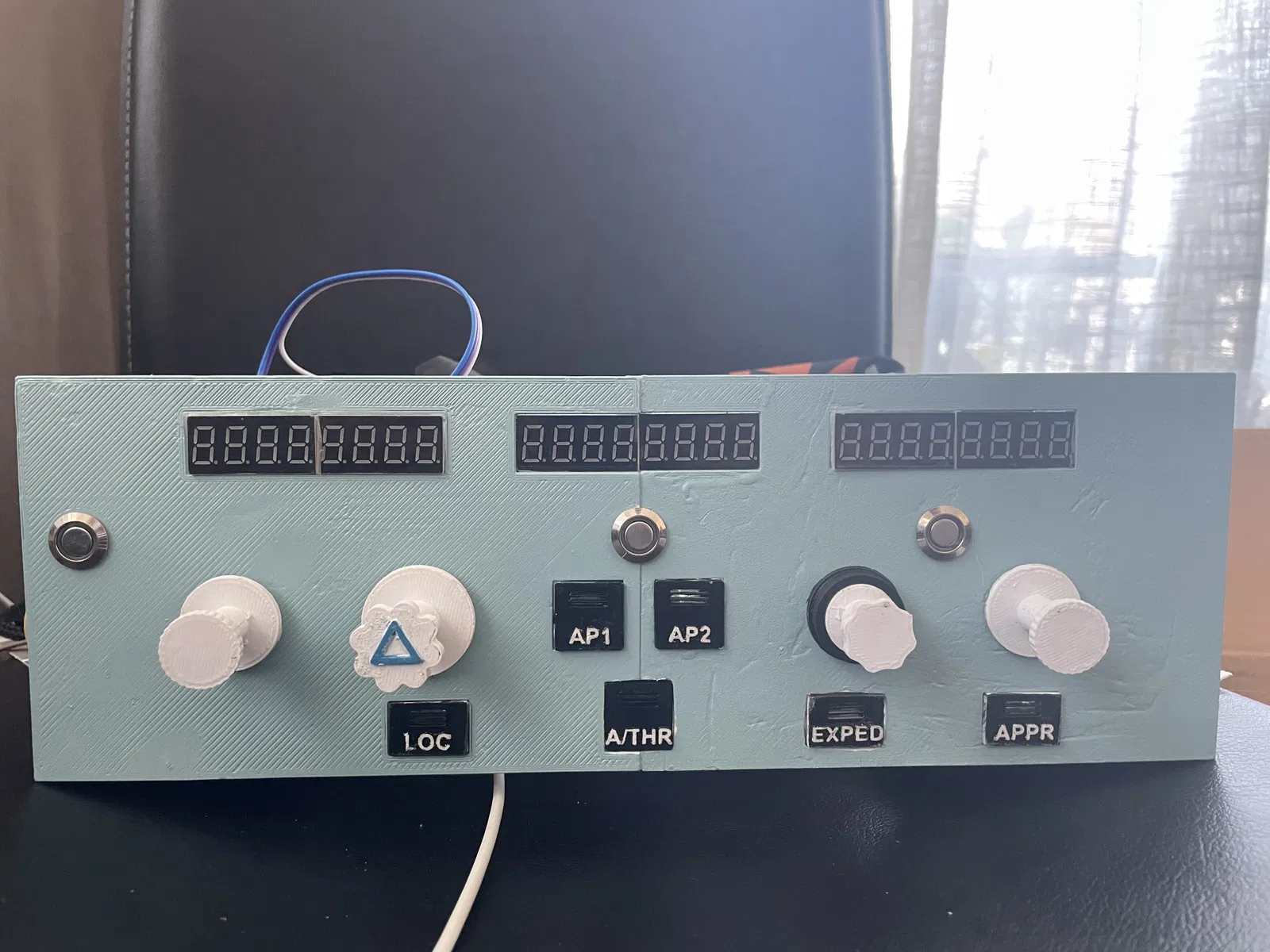

Đây là một Bảng điều khiển Autopilot cho Fly By Wire A320neo trong Microsoft Flight Simulator. Chúng tôi đã sử dụng Mobiflight để lập trình bảng điều khiển Autopilot. Trong dự án này, bạn sẽ cần 1. Một Arduino mega 2. Một bảng mạch 3. Máy in 3D 4. Sơn phun có màu tương tự như mô phỏng mà chúng tôi đã sử dụng (Đen (021), Xanh Mikrolet (164) và Xanh Indigo Ves (2001)) 5. Dây nhảy 6. 9 nút nhấn giữ (https://bit.ly/3LDY5yY) 7. 4 bộ mã hóa quay (bit.ly/3LK2mkp ) Tùy chọn 8. 6 đèn LED xanh (https://bit.ly/3EZi5bm ) 9. 3 màn hình 7 đoạn (https://bit.ly/3ZEHeBz ) Đầu tiên, bạn sẽ cần hàn tất cả các nút nhấn vào hai dây nhảy, một cho mặt đất và cái còn lại cho một chân. Làm điều này cho tất cả các nút nhấn. Lặp lại điều này cũng cho các đèn LED nếu bạn muốn bao gồm các đèn LED. Cũng sơn phun tất cả các phần bằng màu bạn muốn. Sau đó, để lắp ráp bảng điều khiển, bạn sẽ phải dán các phần lại với nhau. Có ba nút vuông. Để làm các nút, bạn phải gắn nút vào phần gắn nút. Sau đó dán những nút này vào vị trí đúng trên bảng điều khiển. Lặp lại điều này cho 3 nút hình chữ nhật. Vít bốn bộ mã hóa quay vào, sau đó gắn các núm ở vị trí đúng. Cũng vít ba nút nhấn bình thường vào. Để kết nối điều này với Mobiflight, bạn sẽ cần sử dụng một Arduino mega. Kết nối một dây nhảy của nút nhấn vào mặt đất trên bo mạch chính. Sau đó kết nối dây còn lại vào chân Arduino như trong hình trên. Để kết nối bộ mã hóa với Arduino, bạn sẽ kết nối mặt đất và 5V vào bảng mạch. Sau đó kết nối DT và SW vào các chân của chúng nếu bạn muốn sử dụng nút trong bộ mã hóa như chúng tôi đã làm. Sau khi làm xong, cắm Arduino và sử dụng mã mà chúng tôi cung cấp cho Arduino mega. Sau đó, tận hưởng việc bay lượn bằng cách sử dụng dự án này. Cải tiến cho dự án của chúng tôi là quản lý cáp tốt hơn vì nó khá lộn xộn. Chúng tôi không thể làm cho màn hình 7 đoạn hoạt động và các đèn LED không đủ sáng để chiếu qua các nút như đã dự kiến. Mã Mobiflight https://drive.google.com/drive/folders/16YKtp-htNmZ3XtmJ84zDSajN-fh_xDeD?usp=sharing Chúng tôi đã sử dụng các núm A32neo từ MartinAM (Airbus A320 - Home Cockpit Knobs by MartinAM | Download free STL model | F3D.com)
