Bánh xe dẫn filament Ender 3 V3 KE (Filament Guide Wheel)

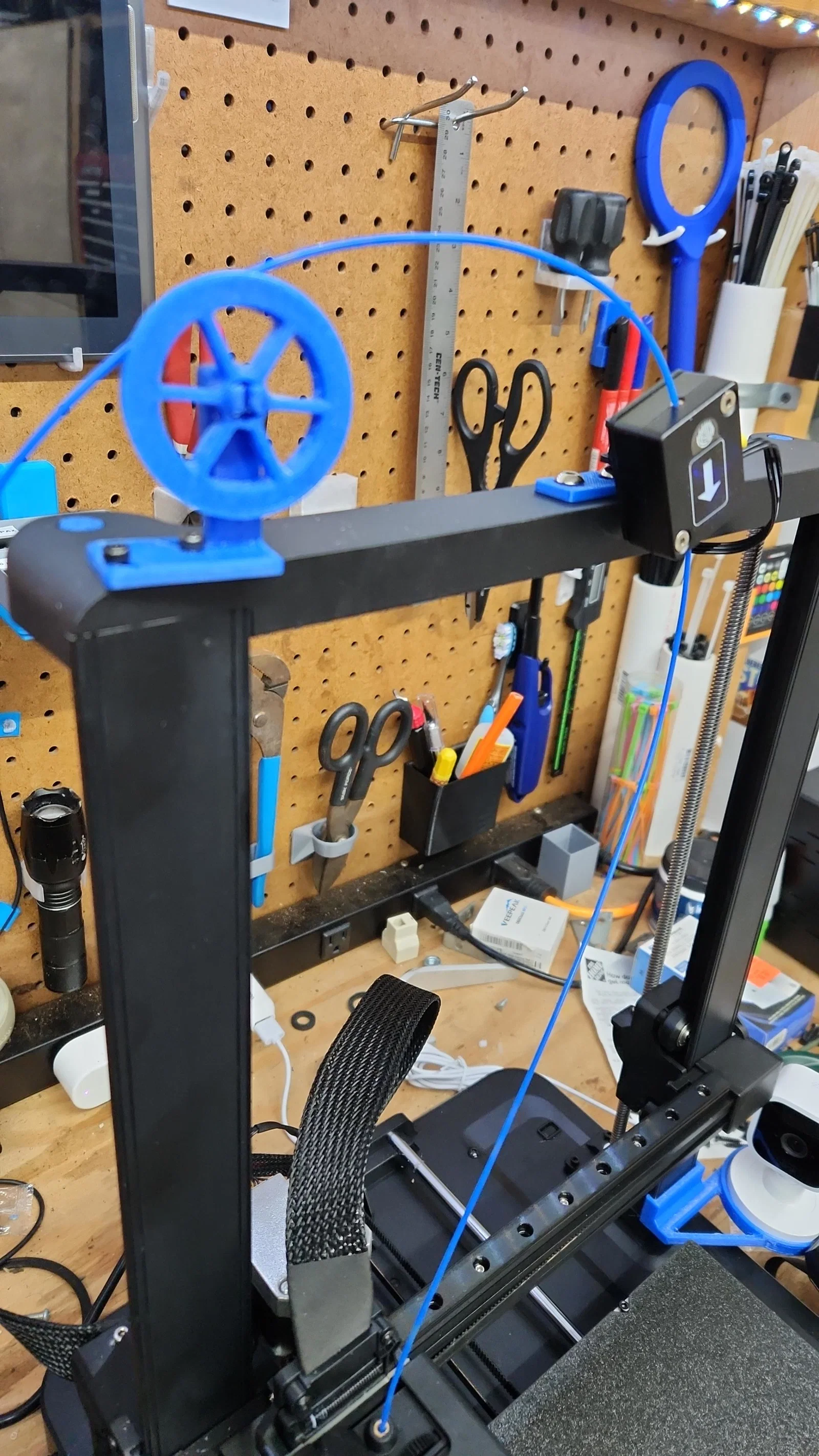

Dành cho anh em dùng V3 KE mà muốn dời cuộn filament khỏi hai trụ dựng. Không chỉ vì vụ rung lắc, mà (với mình) là mình muốn kéo filament từ một dry box đặt trên bàn làm việc. Cả hai thiết kế gốc đều rất ổn. Tuy nhiên, mình muốn remix lại để giảm độ phức tạp của phần “internal gears”. Mình đổi sang kiểu spoke (nan hoa) và thêm một vài chamfer.

Tác giả trước có nói là in với phần axle hướng lên; có thể sẽ ổn với một số người, nhưng khi mình in theo kiểu đó thì phần clip của ngàm gắn bị gãy rất dễ. Mình in dạng solid (không infill và toàn bộ walls/perimeters). Mình đã in thử 2 lần theo hướng dựng đứng… lần đầu không có supports (lỡ tay) mà bất ngờ là vẫn in ra được. Dùng được nhưng bánh xe quay không mượt lắm. Lần hai mình in có supports. Hầu như không tốn thêm thời gian mà kết quả tốt hơn nhiều và phần clip cũng chắc hơn. Mình tháo bánh xe chắc tầm 10 lần mà không bị gãy.

Lưu ý là nếu bạn đo đạc, độ sâu của lỗ gear hơi lớn hơn khoảng cách từ pressure mount (clip) tới cái “wall” trên cụm guide/mount. Mình đã scale nhỏ lại 0.05mm CHỈ theo trục Z. Làm vậy chạy rất ngon. Mình không in đúng ở Z height hiện tại của file này, nhưng mình nghĩ vẫn ổn. Chỉ tốn khoảng 5g filament và in tầm 20 phút thôi. Nếu cái của mình chưa chạy ổn sẵn, mình sẽ in lại theo đúng chiều cao Z của STL gốc.
