Tời nhỏ tối ưu để in 3D (Small Winch optimized for printing)

Mấy đứa nhỏ nhà mình dạo này mê kéo đồ đi khắp nơi nên cứ làm gãy mấy cái tời (winch) trên xe đồ chơi. Mình muốn tự thử thách kỹ năng thiết kế và làm cho tụi nhỏ một cái. Làm cho nó hoạt động đúng ý cũng khá là khoai, nhưng mình hài lòng với kết quả. Không có cơ cấu khóa, chỉ đơn giản là cuốn dây.

Lưu ý: lắp ráp hơi thử thách một chút, nhưng khi ráp xong thì rất chắc.

CẦN: 3x vít M4x20mm (loại 16mm cũng dùng ngon).

IN: mỗi file in 1 cái, để đúng hướng như file đã sắp cho ra kết quả tốt nhất. In với nozzle tiêu chuẩn 0.4mm và layer height 0.2mm.

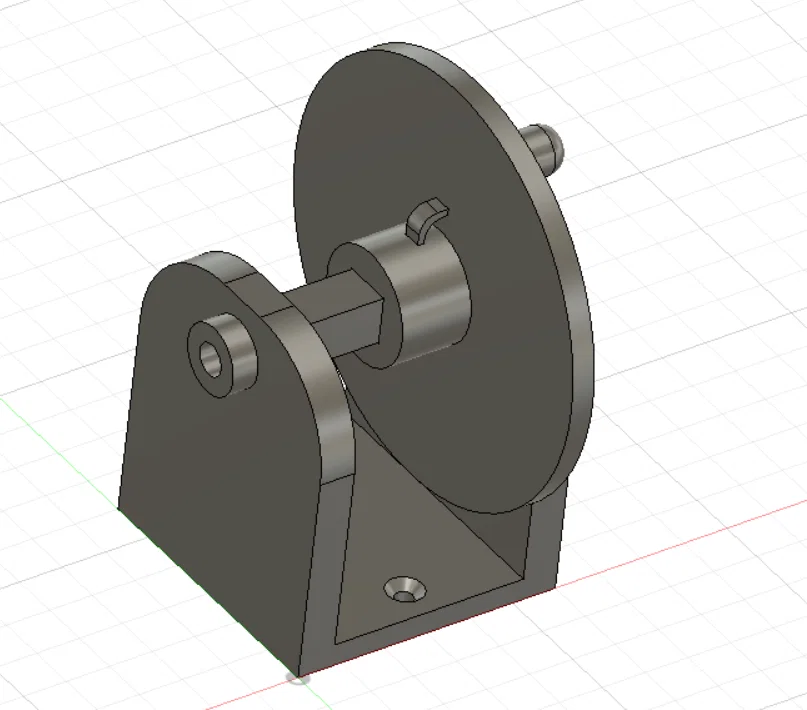

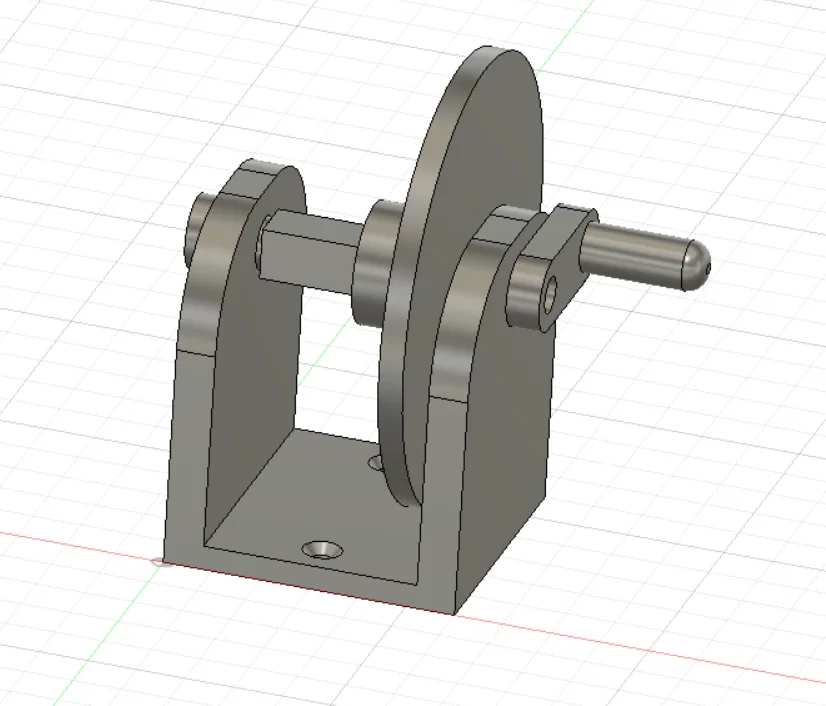

LẮP RÁP: Xem kỹ các hình minh họa để biết các phần ghép với nhau ra sao. Một số chi tiết dùng sacrificial layer, nghĩa là có một lớp overhang đơn lẻ được in “lơ lửng” trên không, rồi phần còn lại của chi tiết sẽ dựa lên lớp đó làm nền. Khi lắp ráp, bạn có thể gỡ/đục lớp đó ra để dễ đưa vít vào hơn. Model có thể nhìn hơi lạ trong slicer, nhưng cuối cùng vẫn sẽ ra đúng.

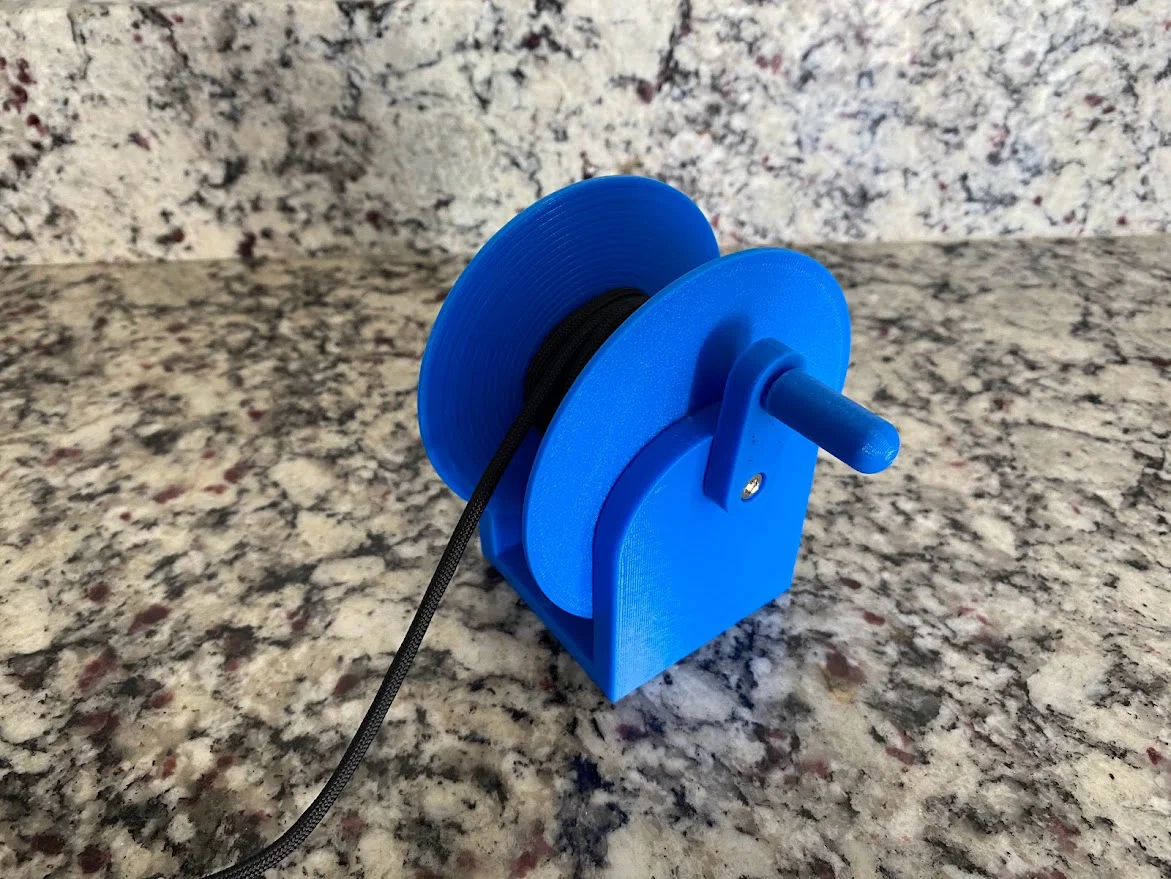

Đầu tiên, dùng 1 con vít để bắt tay quay (handle) vào tay đòn (arm). Đừng siết quá chặt; để hơi rơ một chút sẽ tốt hơn và tay quay sẽ quay trơn khi bạn quay.

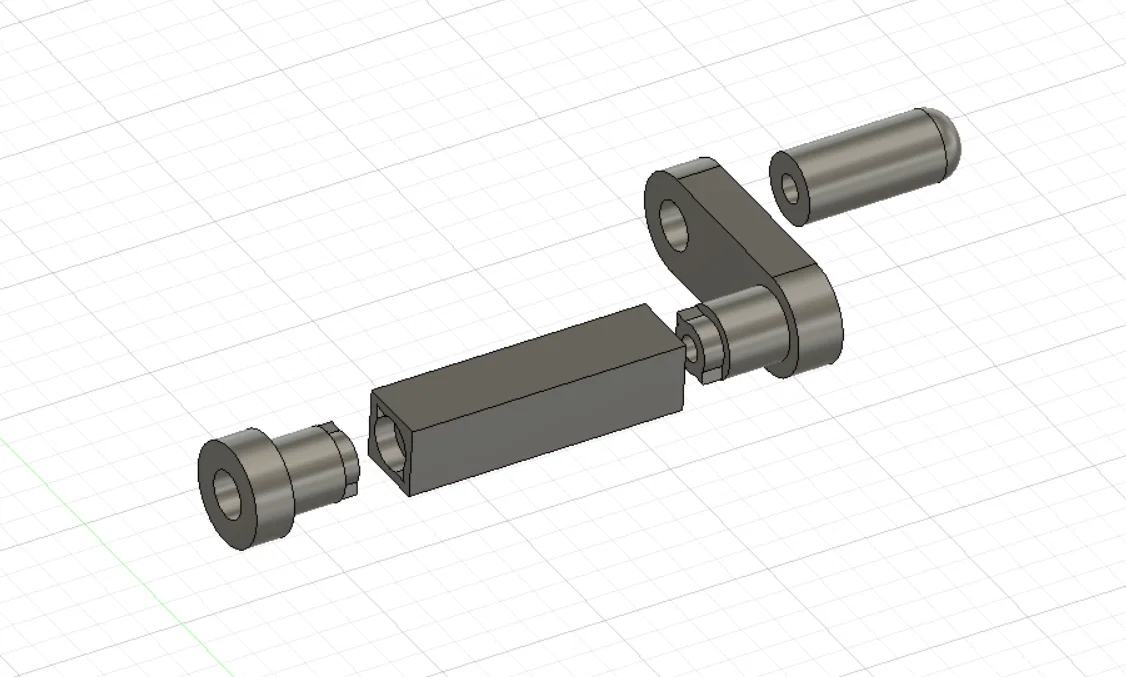

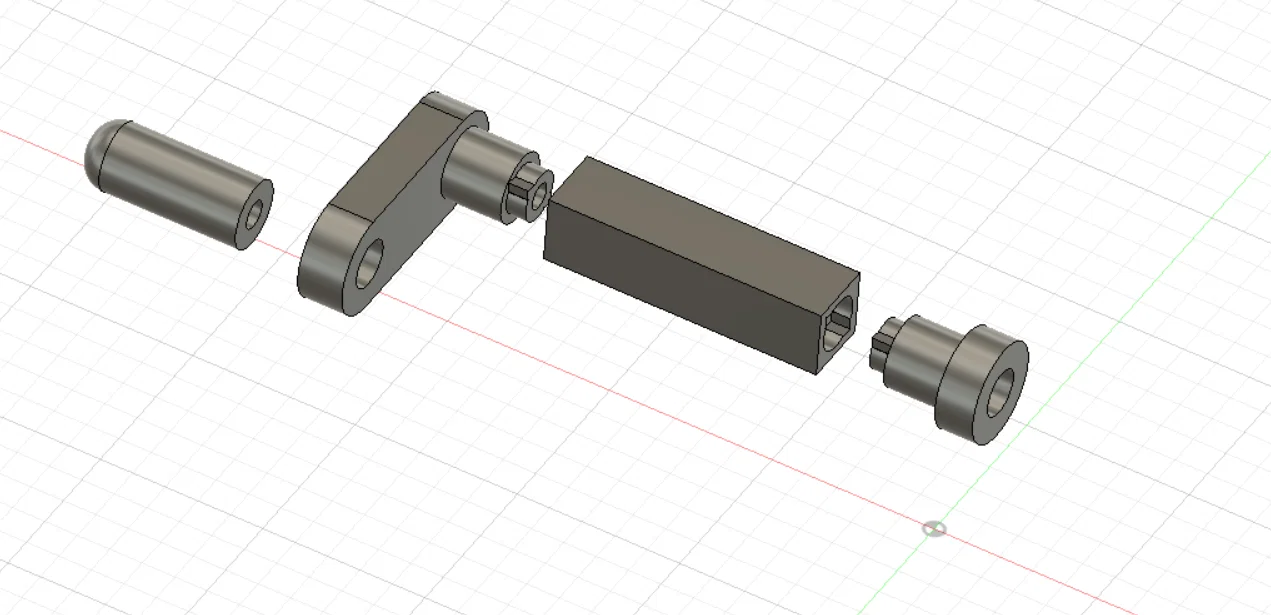

Tiếp theo, bạn phải ráp hết các phần còn lại trước khi bắt vít cố định. Đảm bảo các rãnh loe (flared notches) khớp vào trục vuông (square axis) và các phần ống cuộn (spool) cũng vào đúng trục vuông. Bắt vít một bên trước, rồi tới bên còn lại.

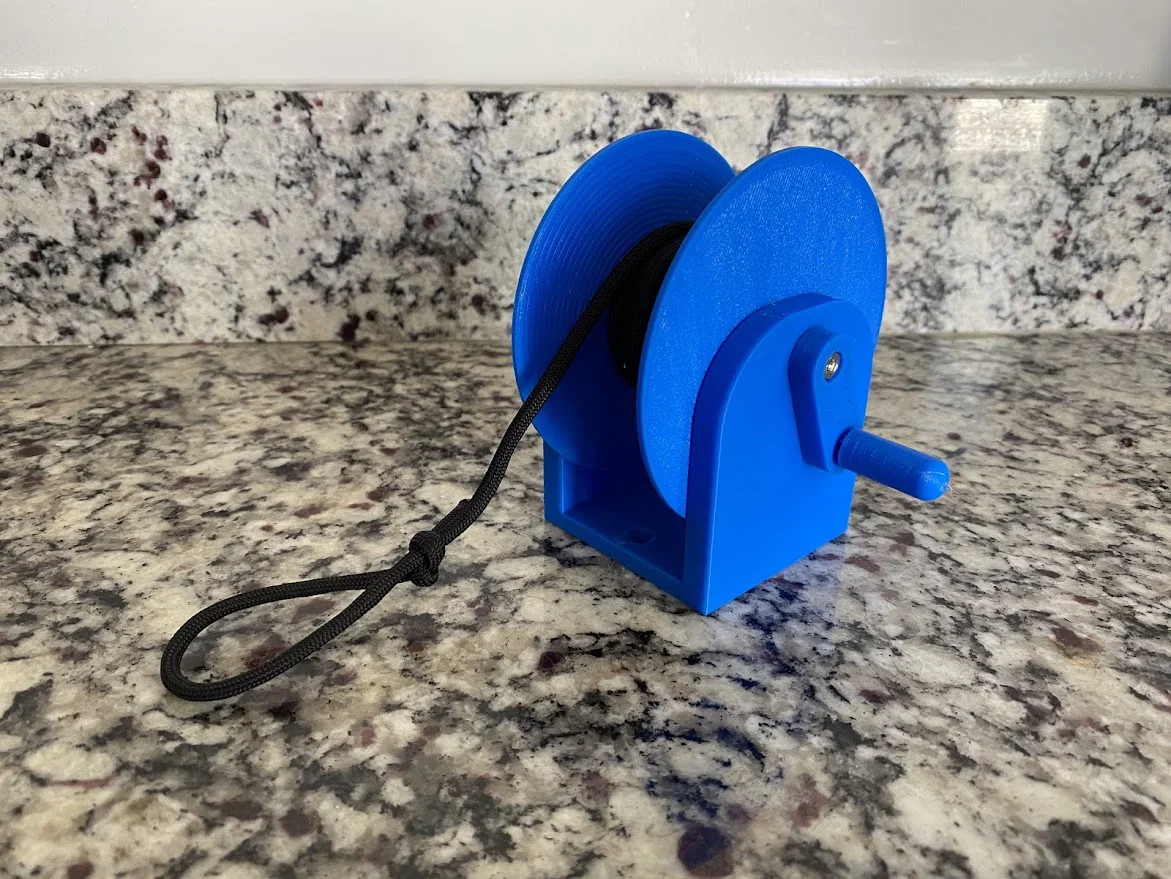

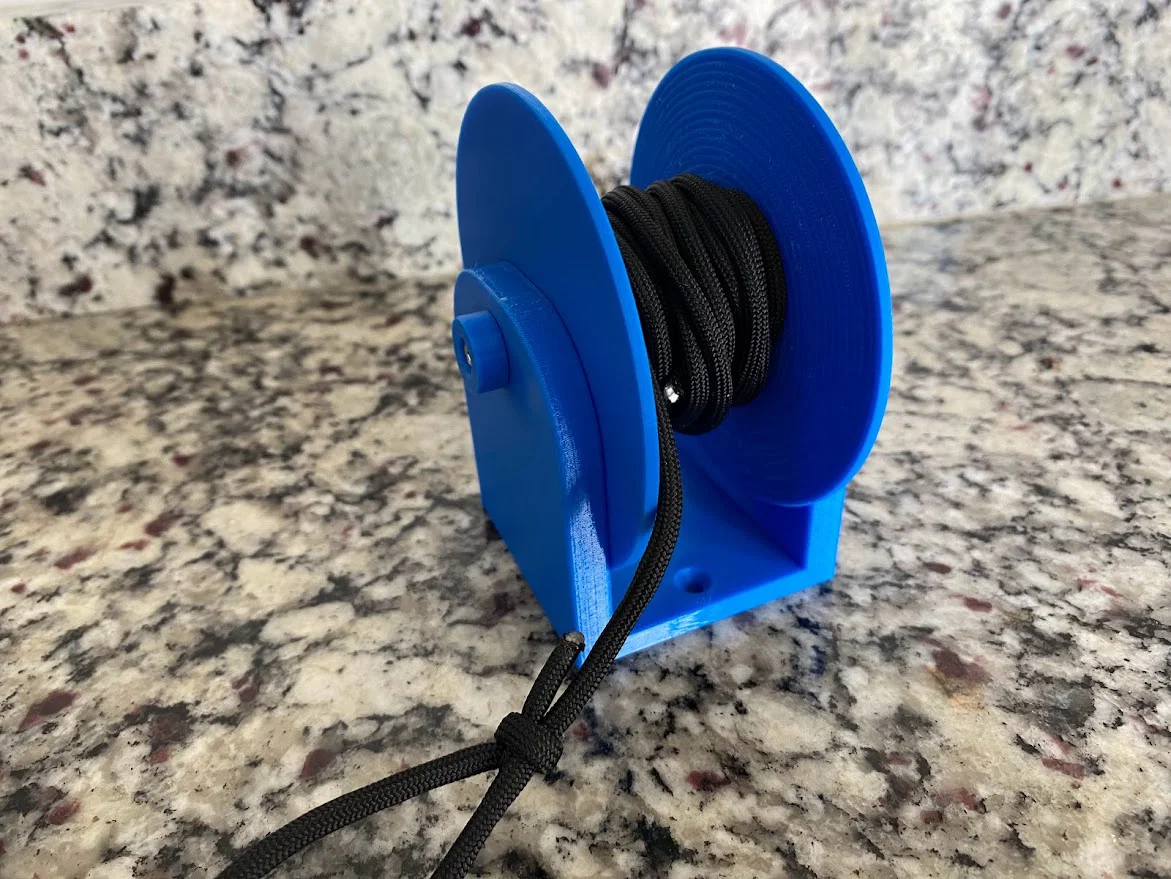

Buộc dây của bạn vào cái vòng (loop) và cuốn thôi, vui vẻ nha!
