Hexawall - Tường lục giác gắn đèn LED

Cập nhật 20-02-2022:
Mình đã cập nhật lại các file bị sai, giờ tất cả các tile đều đã có đúng chiều cao.

Mô tả
Mình thấy một mẫu wallpaper cách đây một thời gian và muốn tái hiện nó ngoài đời thực.
Nên mình mở Fusion lên và bắt tay vào dự án “khủng” này.

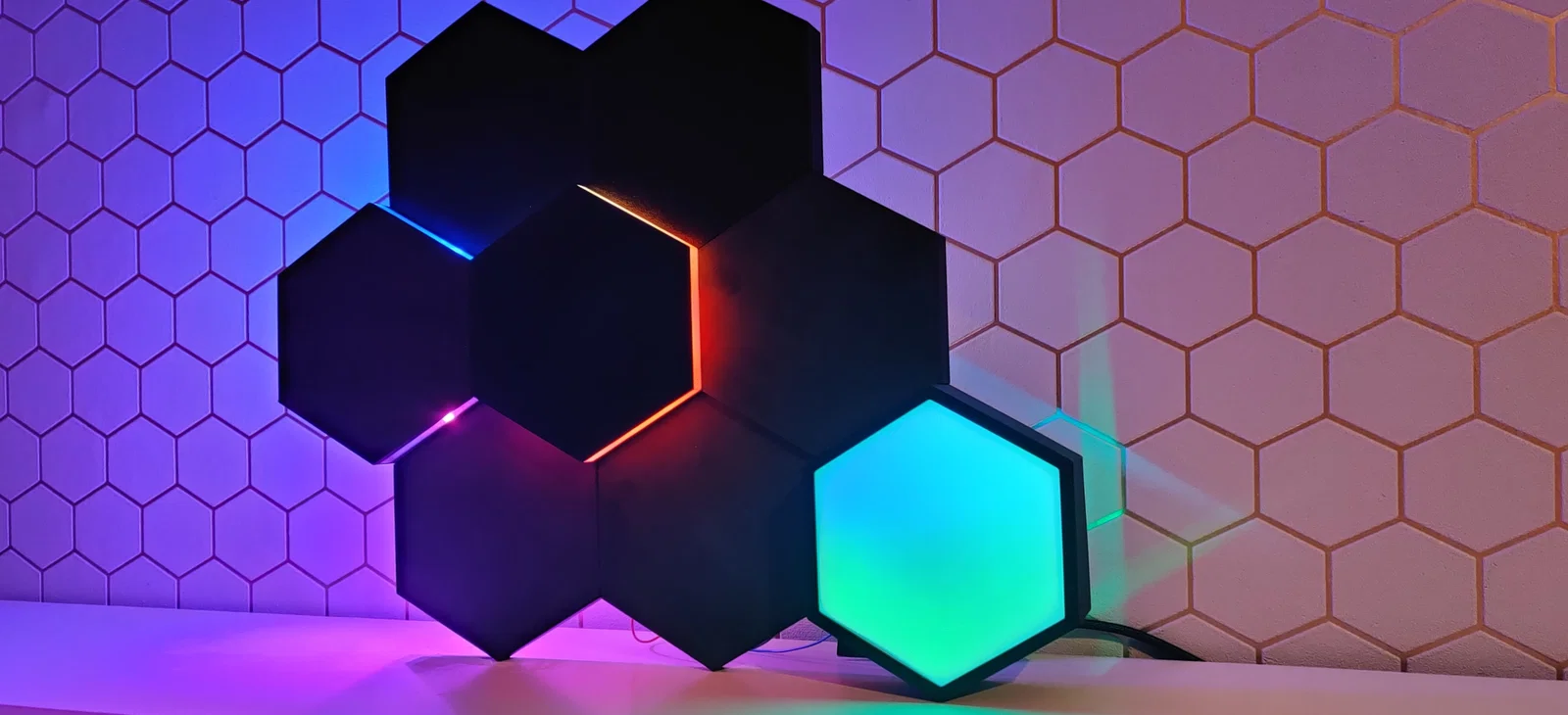

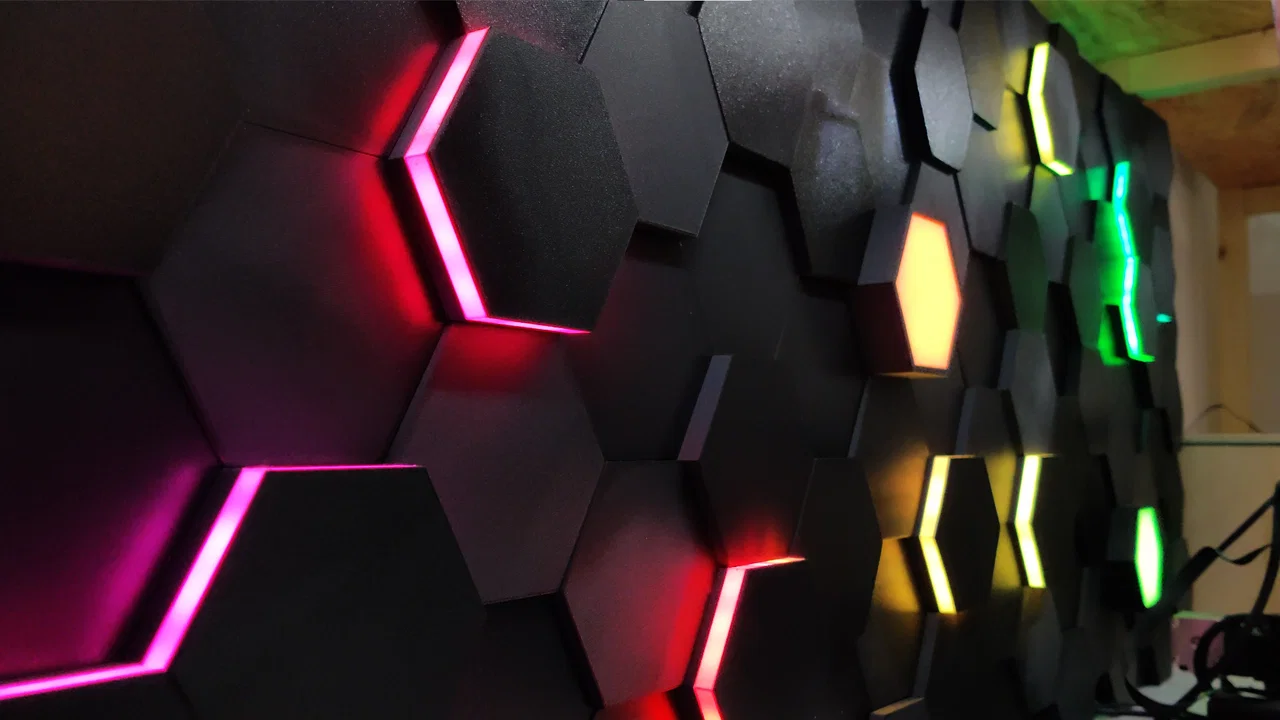

Bộ hexawall mình làm gồm hơn 250 tile, trong đó có 25 tile dùng led strips.
Bạn sẽ thấy nhiều kích thước tile khác nhau: có tile trơn và có tile gắn đèn.
Các tile gắn đèn có một phần gờ để dán/đặt led strips. Bạn có thể dùng các led clips để cố định led strips.

Các tile hexawall có thể nối với nhau bằng các connector (kiểu press fit, ấn vào là khớp).
Tất cả connector và tile hexawall đều có phần khoét để đi dây (wire management).

Mình cũng có kèm 2 kiểu end element của hexawall, có lỗ 4mm để bắt cố định lên tường.

Bạn có thể xem toàn bộ project trên YouTube

Danh sách BOM:

• Led strip WS2812B RGB 60 LED DC5V 5m IP30
• Nguồn LEICKE 5V 4A 20W
• Cảm biến chạm số (digital touch-sensor) TTP223B
• Controller Fancyboard.io (fancyboard.io) nhưng Arduino Nano cũng chạy ổn; chỉ cần nhớ cấp nguồn cho led strip riêng từ power supply, nếu không có thể làm cháy Arduino.
• Jack nguồn DC 5A 5.5mm x 2.1mm (jack socket)
• Dây 18 AWG đỏ/đen/xanh lá
