Jig nối dây đai GT2 (GT2 Splicer for Timing belts)

Mình đang kiếm một cách nối (splice) dây đai, có kha khá phương pháp mình tìm được, nhưng trong số đó thì cái này có vẻ là ngon nhất, và nó chắc kinh khủng. Mình thử kéo bung ra mà không tài nào kéo nổi.

Mình có thấy một bài post forum cũ (không nhớ ở đâu), dành cho loại belt khác, nhưng trong đó có kèm model FreeCAD. Mình thử dùng thì file bị lỗi, nên mình tự dựng lại từ đầu dựa trên ý tưởng và hướng dẫn đó.

Prep:

Sau khi in xong part, cắt một đoạn belt dư 60mm và dán cố định vào rãnh, để mặt răng hướng lên; nó sẽ giữ mọi thứ đúng vị trí. Bạn có thể cần khăn lau cồn (alcohol swabs) để làm sạch trước khi dán. Bạn cũng sẽ cần superglue, nó bám rất tốt trên cao su; mình dùng cụ thể Loctite Ultragel Control, loại này có rubber-toughened nên dẻo hơn và mạnh hơn. Dùng loại nào cũng được, hoặc contact cement. Lỗ làm bản lề (hinges) được thiết kế để lắp M3x30 xuyên qua mỗi đầu, vặn vào là ăn ren luôn, không cần thêm gì khác; mình dùng cho bản lề thấy rất ổn. Các faceplates được siết bằng ba con tán M3 (captured M3 nut) và ốc M3x10. Nhám 180 grit hoặc cỡ tương đương để tạo nhám hai mặt cần dán. Màng bọc nhựa (plastic wrap) để tránh superglue dính lên jig.

Mình thấy dù cắt bằng dao lam có hơi không đều thì cũng xử lý dễ bằng nhám.

Kích thước của jig cho phép phần chồng lên nhau (overlap) là 10 răng; mình thấy vậy là đủ.

Steps:

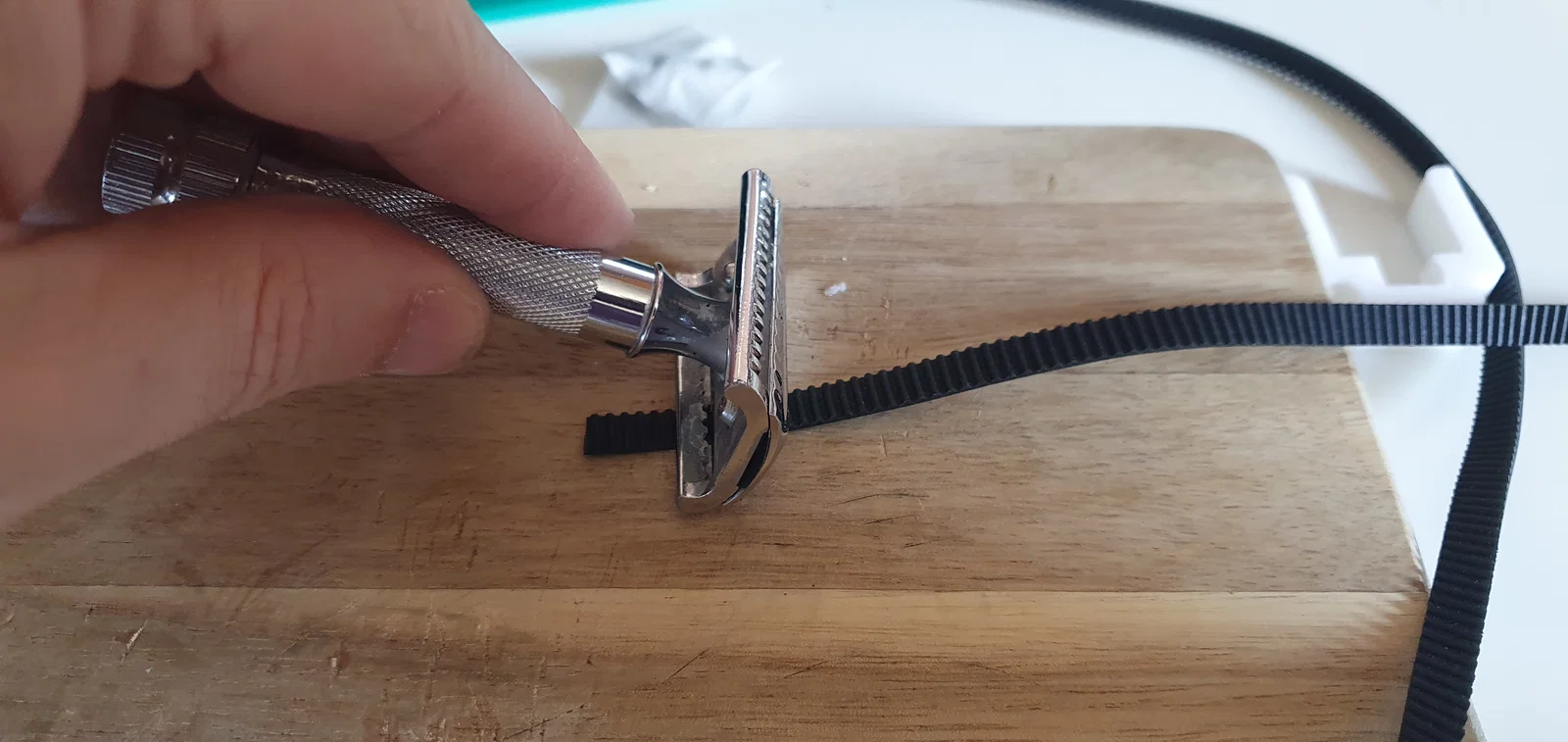

1. Ở một đầu belt, đánh dấu cách mép 10 răng. Dùng dao lam cắt bỏ phần răng, nhưng đừng cắt sâu hơn lớp sợi mịn bên trong (là lớp chịu lực). Mình không cắt tới tận đáy, vẫn chừa lại chút cao su. Mình thấy lưỡi safety razor cắt vật liệu rất “ngọt”. Chà nhám để phẳng và tạo nhám bề mặt.

2. Ở đầu còn lại, cũng đánh dấu cách mép 10 răng nhưng lần này cắt từ mặt phẳng phía sau (flat back side). Quan trọng là hai bên phải bị cắt đi cùng một khoảng. Chà nhám.

2.5) Phủ một miếng plastic wrap lên jig sao cho che phần đoạn belt đã dán sẵn; bề rộng đủ để sau khi dán có thể gập phủ lên trên.

3. Đặt đầu belt đã cắt ở mặt sau vào phía trái của jig. Canh sao cho phần bị cắt nằm đúng sát mép của khu vực giữa. Siết chặt phần nắp/bản kẹp bên trái của jig.

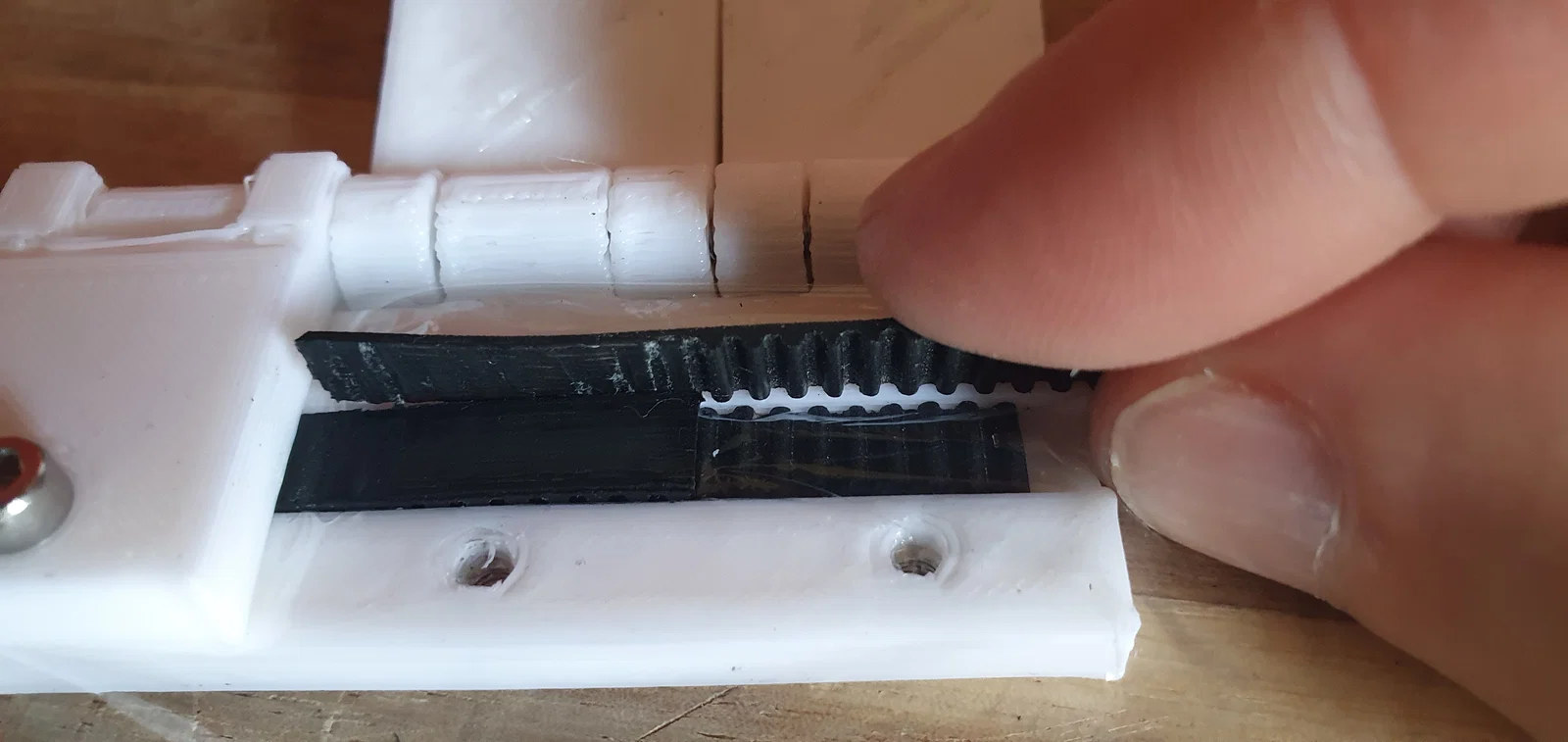

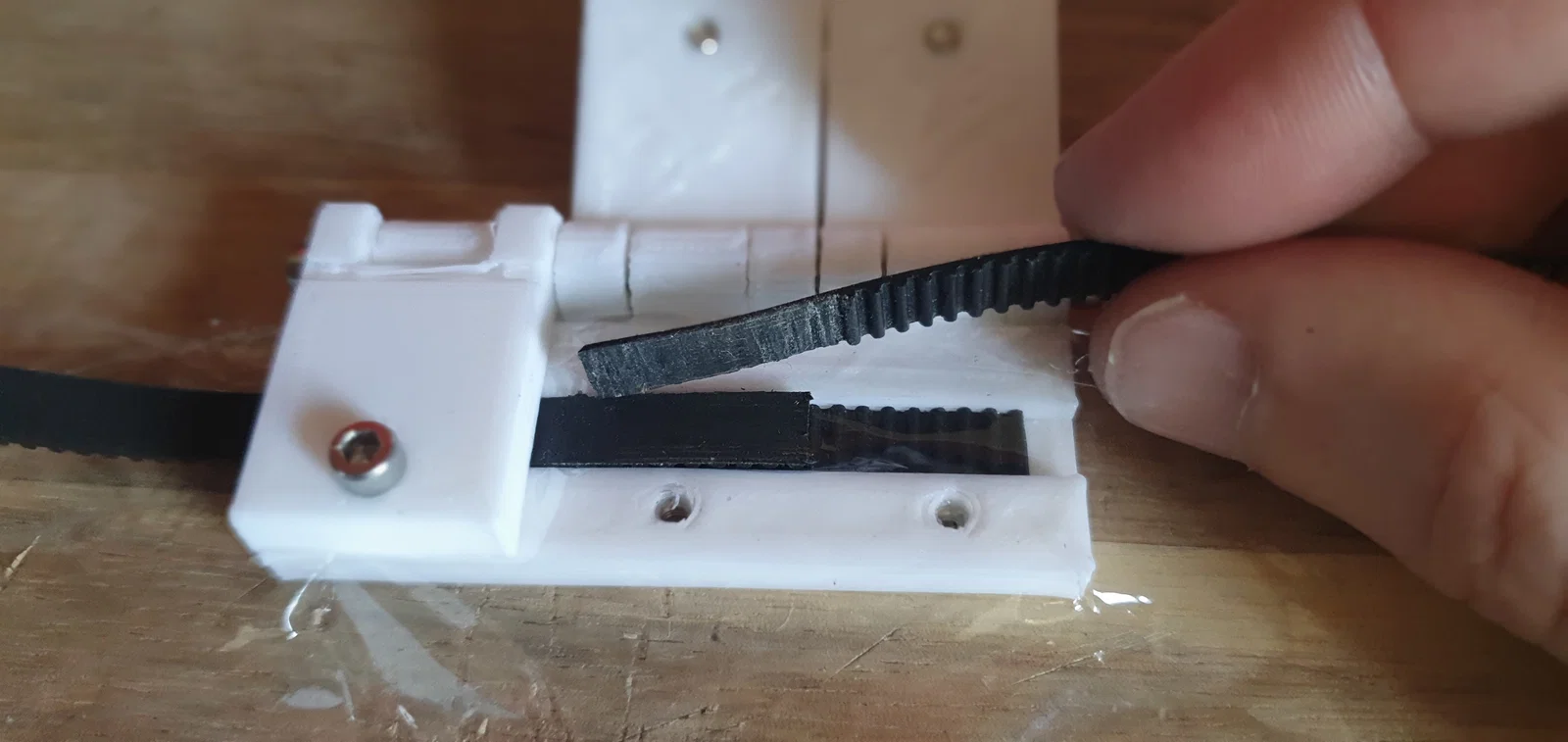

4. Đặt đầu belt bị cắt mất răng vào phía phải của jig. Phải canh sao cho cái răng đầu tiên còn nguyên (không bị cắt mất) nằm vào rãnh đúng ngay kế răng cuối cùng ở phía bên kia, như vậy răng sẽ liền mạch hoàn hảo. Sau đó siết phần bên phải của jig.

5. NHỚ ĐẢM BẢO KHÔNG BỊ XOẮN!

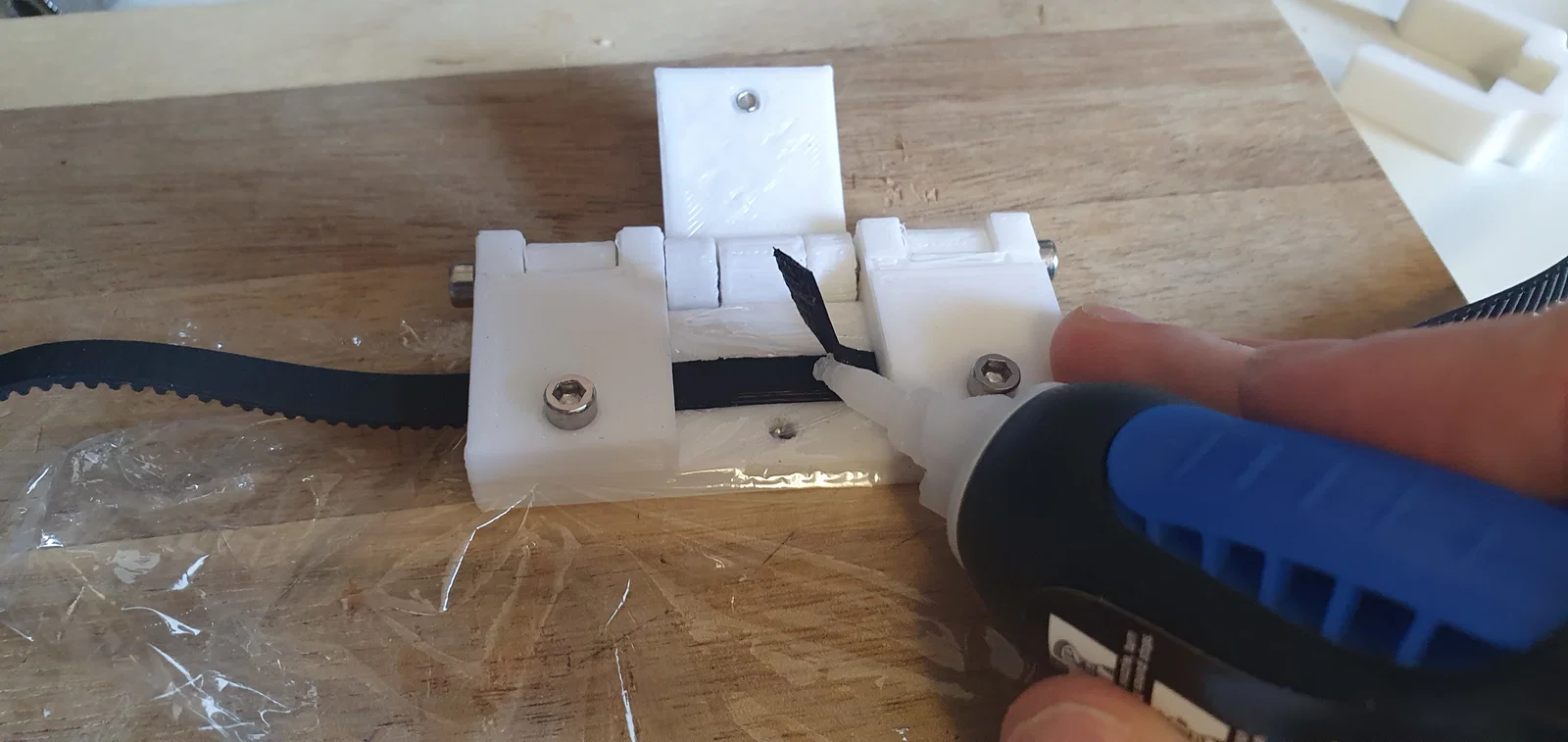

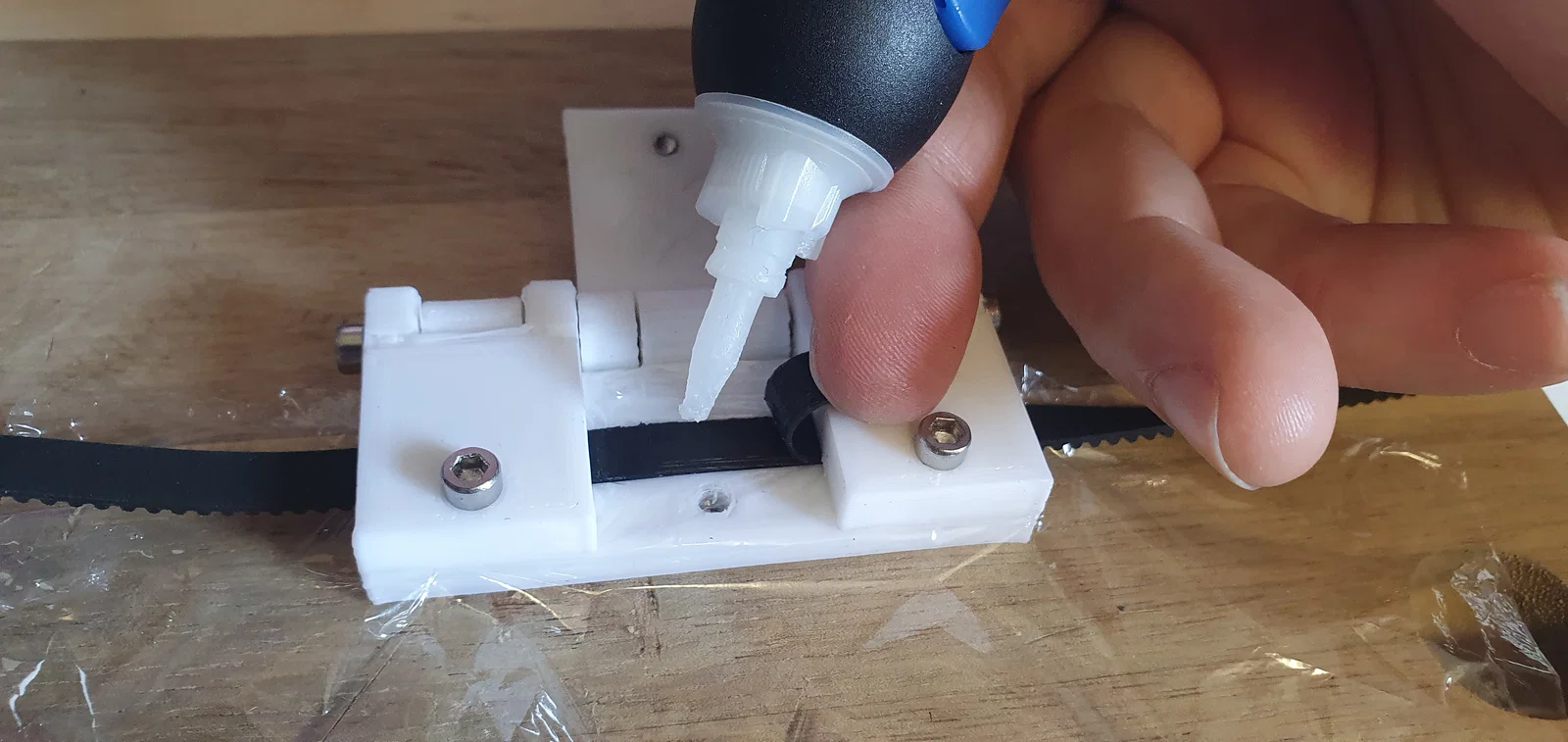

6. Hai phần cần splice lúc này sẽ được canh thẳng hoàn toàn ở giữa. Lau bằng alcohol swab. Nhỏ superglue theo đường giữa ở mặt lưng của đoạn belt nằm dưới. Đặt đoạn belt phía trên xuống.

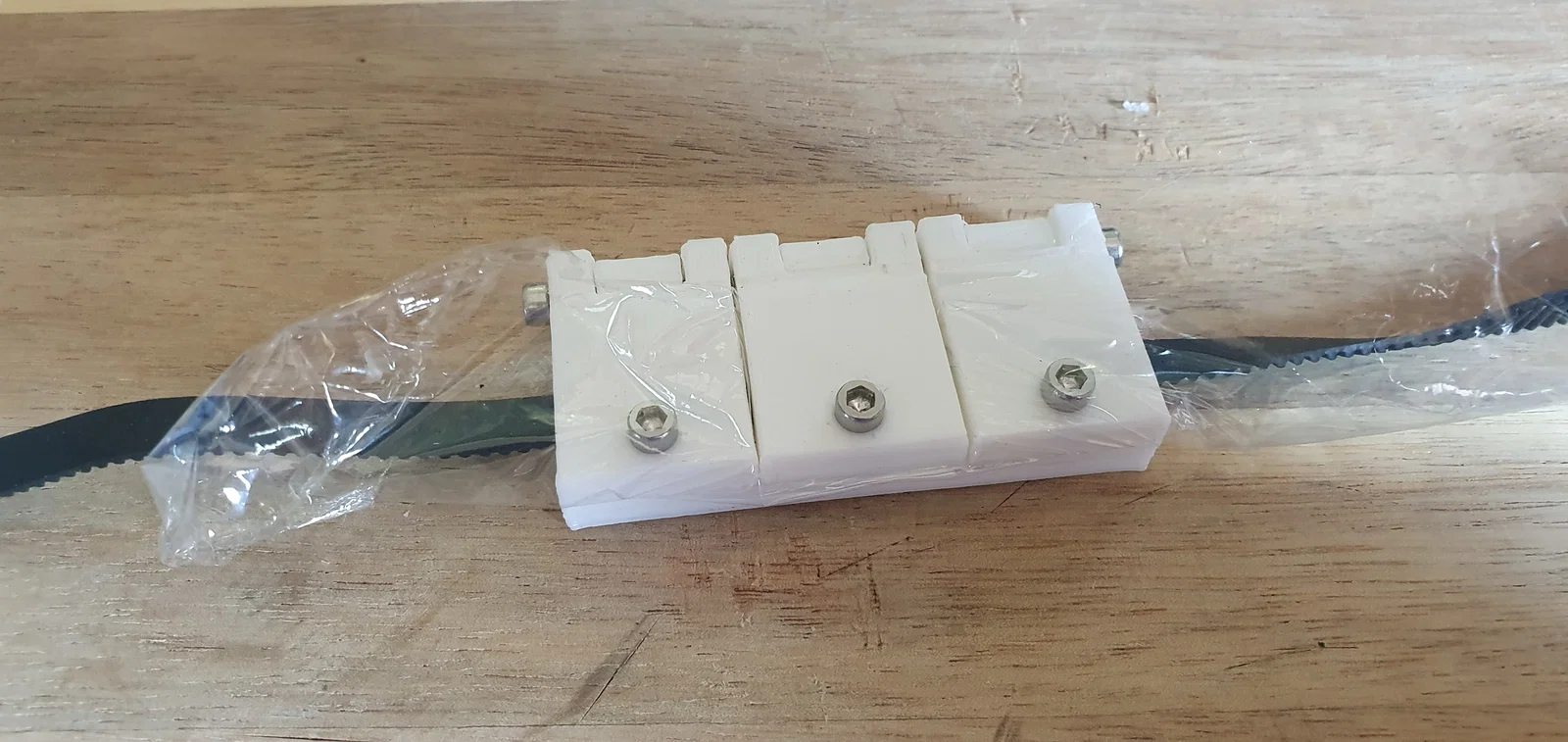

7. Gập lớp plastic wrap phủ lên phần giữa. Đóng nắp giữa (middle lid) và siết chặt. Để yên khoảng 20 phút.

8. Xong!

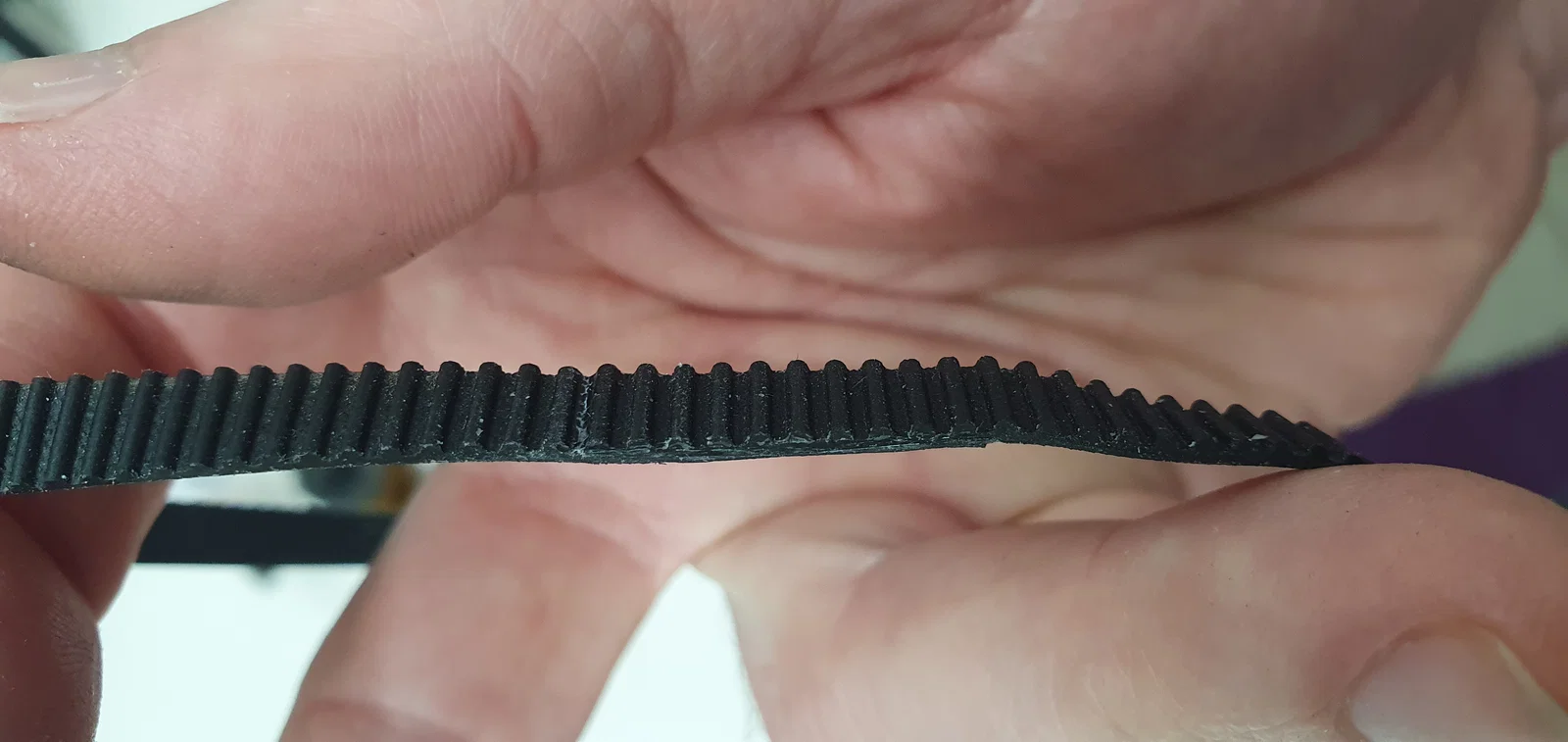

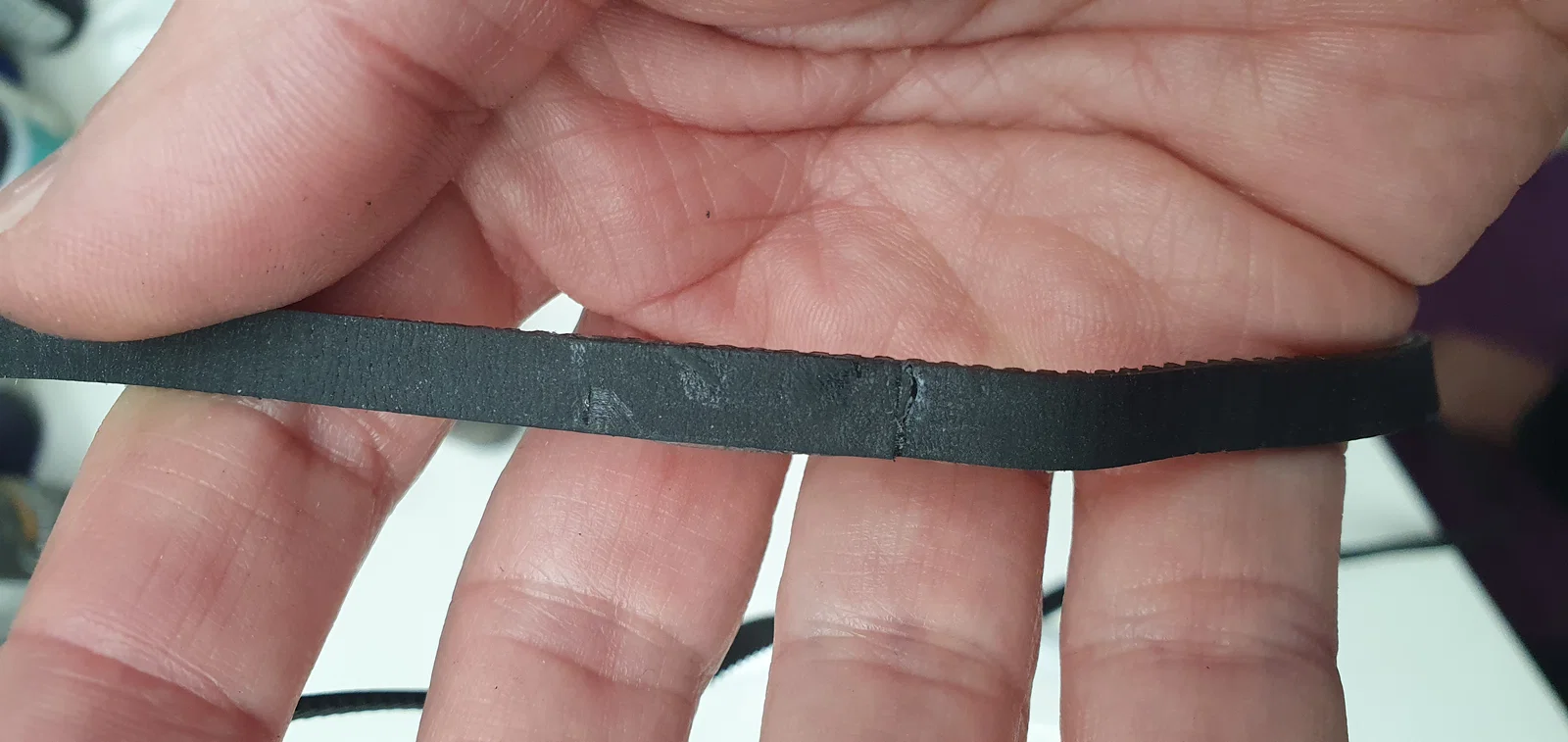

Thật ra mình đã làm sai bước 5 và phát hiện trong vòng 30 giây. Mình mở jig ra nhanh nhất có thể và cố kéo cho bung. Nó đã dính rất chắc rồi; lúc kéo ra thì không bung ở đúng mặt mình đã cắt, mà nó còn kéo thêm một ít cao su bên phía kia và làm rách đôi phần đầu belt. Mình không muốn làm lại từ đầu nên mình sửa và dán lại phần đầu bị tưa; cuối cùng vẫn nhìn rất ổn và cực kỳ chắc.
