Turnbuckle Tham Số (Parametric Turnbuckle) In FFF

Dự án này cho phép bạn tạo mẫu turnbuckle có thể in FFF (in 3D), gồm thân (body), đầu eye và đầu hook. Bạn có thể tham số hoá nhiều thuộc tính, gồm đường kính ren, take-up length, đường kính eye và hook, cùng các thông số khác. Ren được đánh dấu bằng các rãnh để nhận biết chiều ren tương ứng: 1 rãnh cho ren trái (left) và 2 rãnh cho ren phải (right).

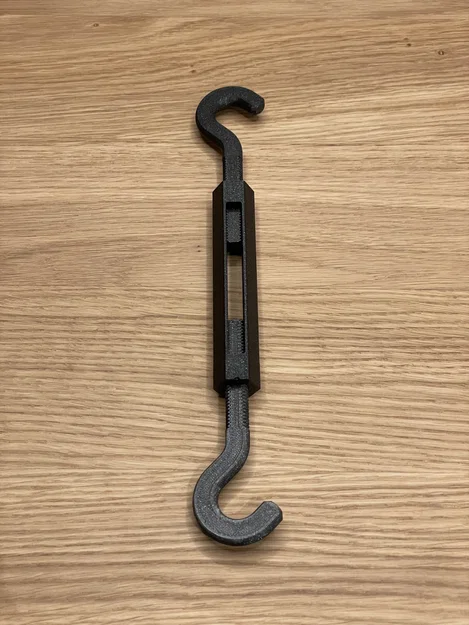

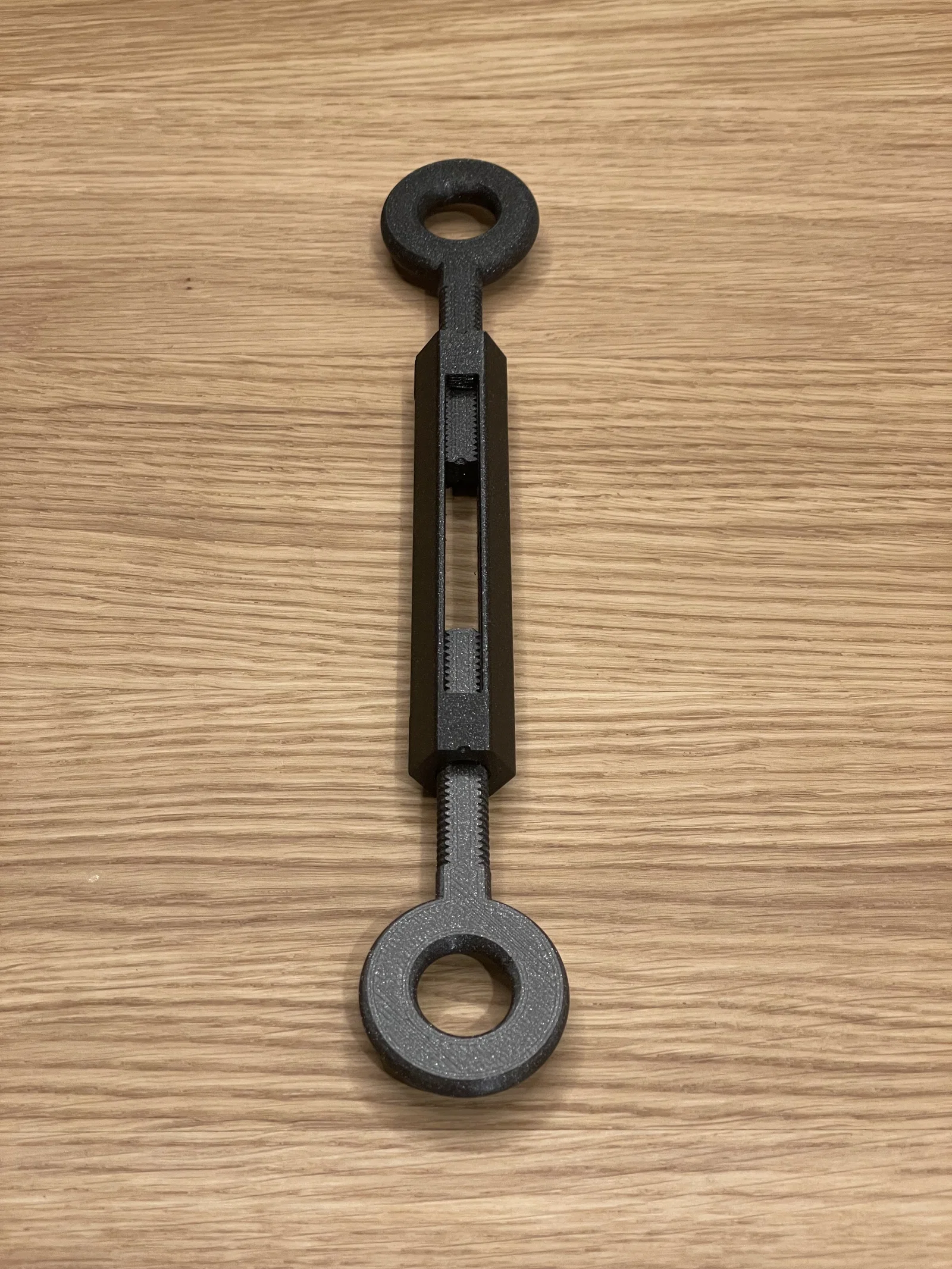

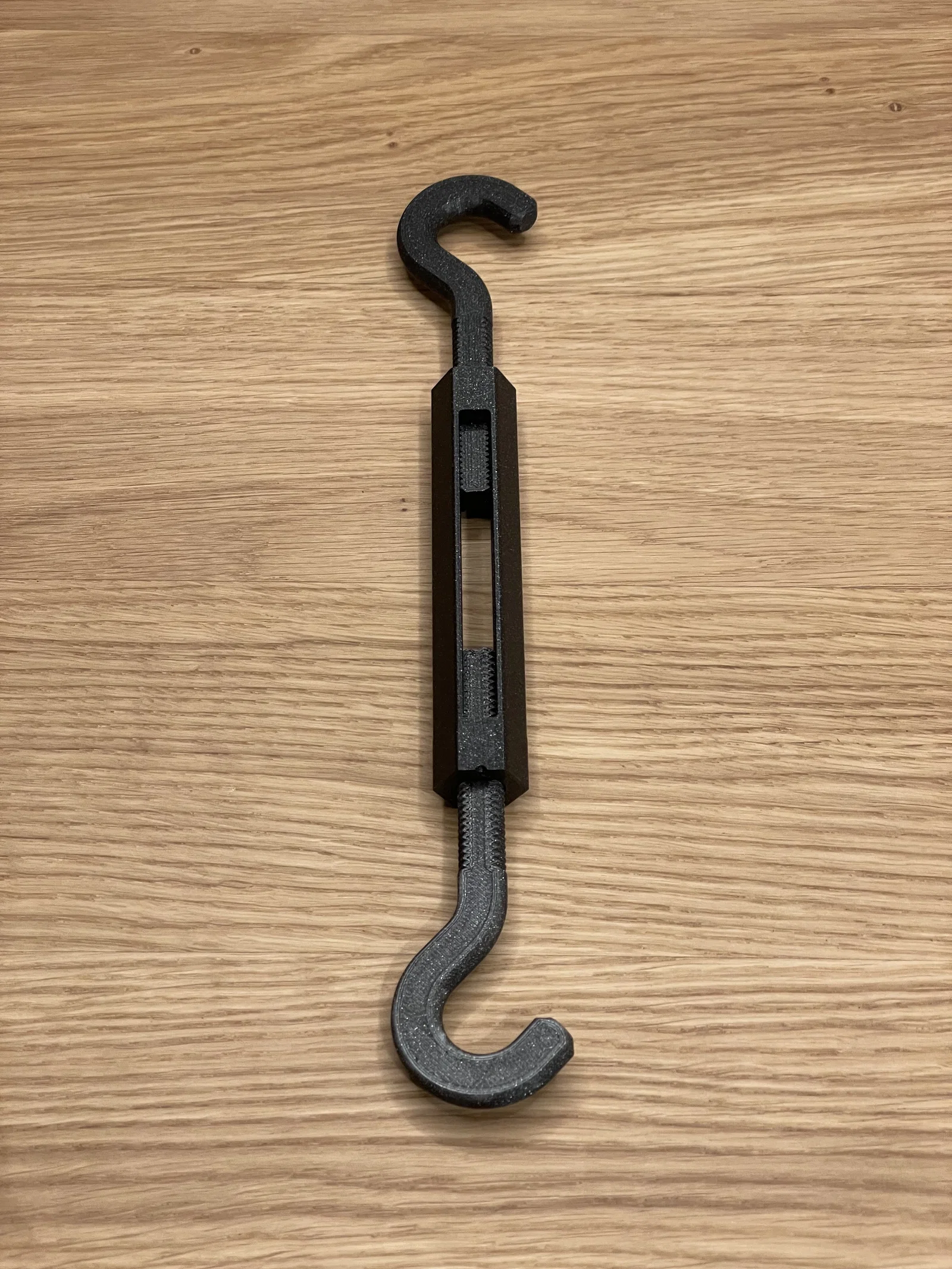

Các file đi kèm trong dự án là cho một turnbuckle dùng ren M10 và take-up length 100mm, với đầu eye và đầu hook có đường kính trong 16mm.

Thiết lập in đã được thử nghiệm cho Original Prusa MK4 IS:

• PLA
• .15mm layer height, structural
• 3 perimeters
• 15% gyroid infill

Nếu bạn muốn đổi tham số của turnbuckle và tạo ra các mẫu khác, bạn có thể dùng một môi trường Jupyter notebook đã chuẩn bị sẵn. Làm theo hướng dẫn trong notebook để tạo ra các mẫu của bạn.

Nếu bạn muốn tạo model mới trên máy tính cá nhân hoặc xem source code của dự án, xem tại trang Github của dự án.

[Cập nhật ngày 3 tháng 4, 2024]

• đã triển khai đầu hook (hook end fittings)
