Hệ nắp lưu trữ vat Saturn 2 / Saturn 3 (Ultra)

UPDATE: Saturn 3 bản thường dùng chung resin tank với Saturn 2, nên hệ lưu trữ này sẽ tương thích với cả hai. Cảm ơn Droom Vos đã xác nhận rằng resin tank của Saturn 3 Ultra cũng vừa.

UPDATE: Mình đã thêm phiên bản cho máy in cỡ lớn (build plate rộng ít nhất 300 mm), giúp bạn giảm phần lớn công đoạn dán keo.

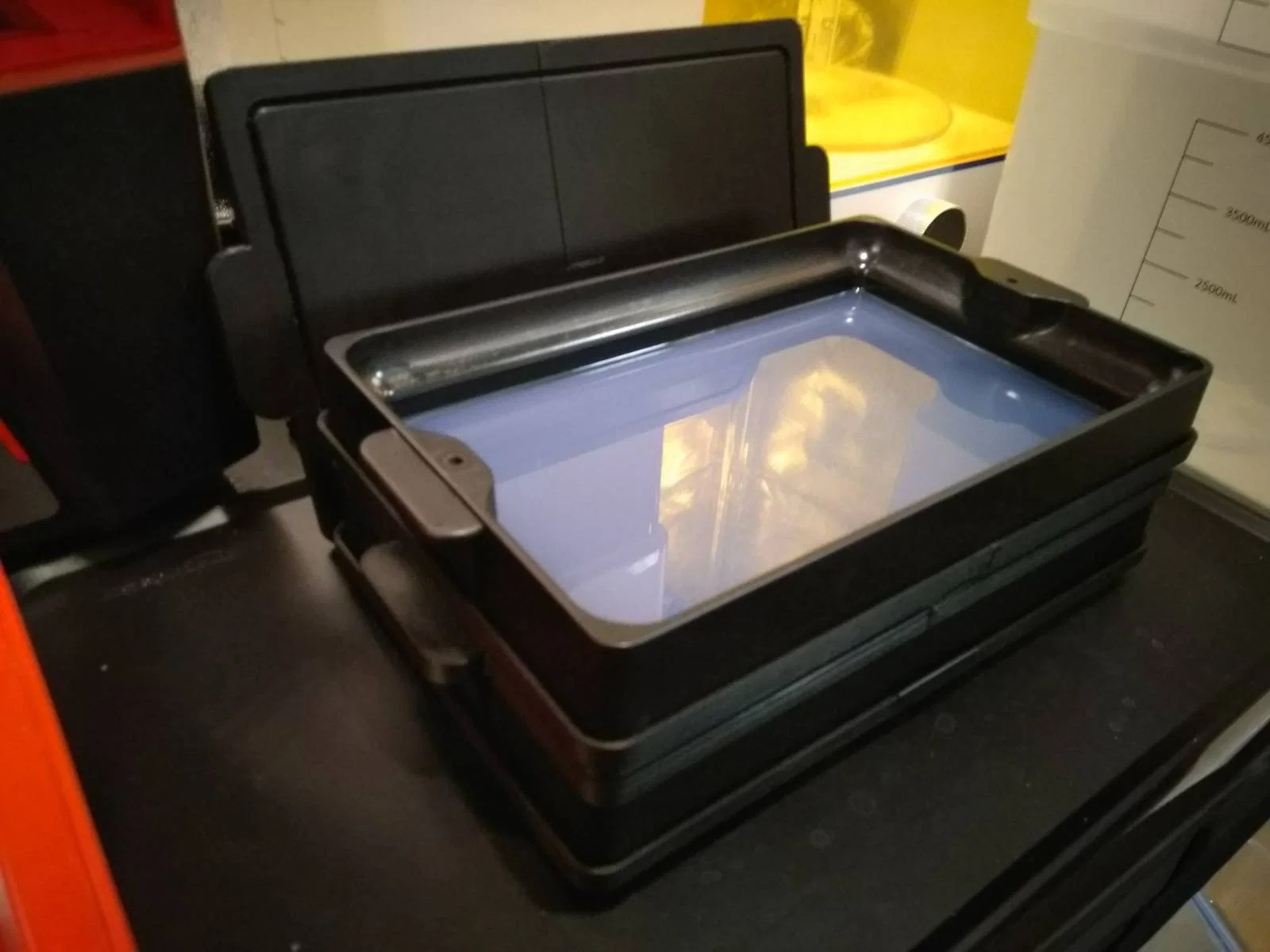

Nắp trên và nắp dưới cho vat của Saturn 2, giúp che khỏi ánh sáng, đồng thời có thể xếp chồng các vat lên nhau. Nắp dưới cũng có thể dùng làm đế kê vat để nâng tấm PFA cao hơn vài mm (so với khi để vat không).

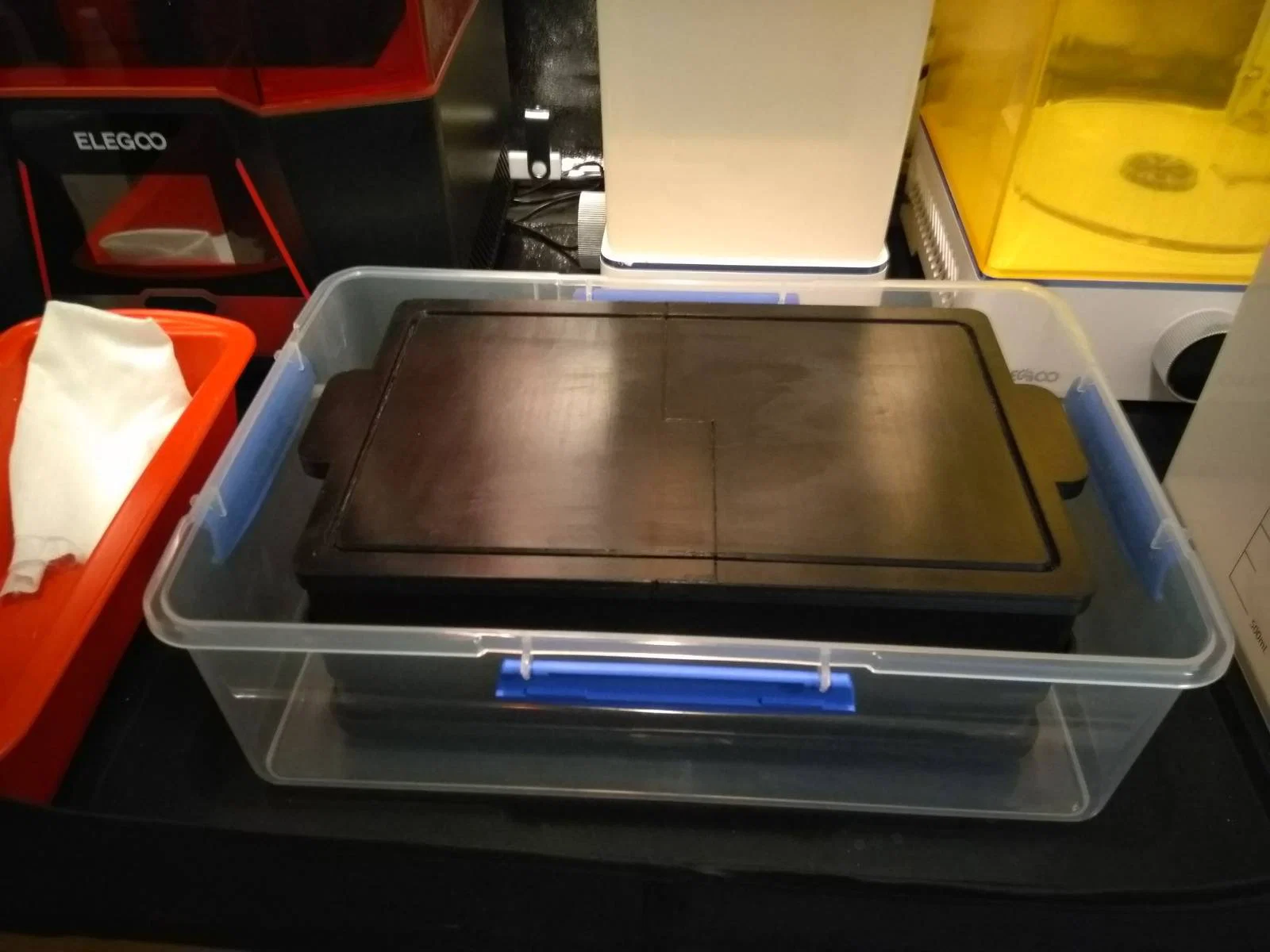

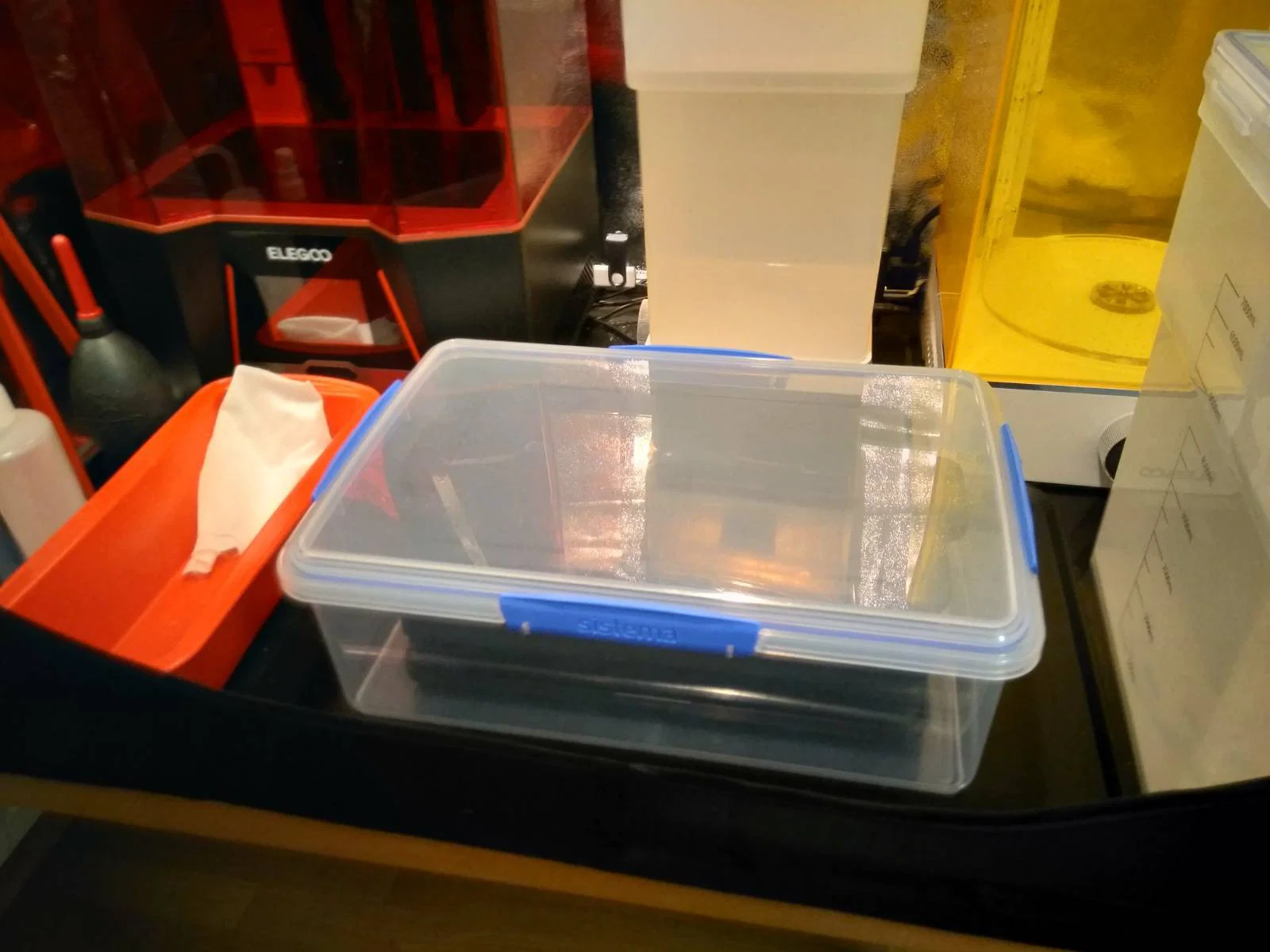

Một vat đơn hoặc hai vat xếp chồng lên nhau sẽ vừa khít trong hộp kín khí Sistema klip it 7L. Giúp giữ mùi/khí bay hơi ở trong, đồng thời tạo một khoang chứa resin thật sự kín.

Vat Saturn 2 quá lớn nên không thể in nắp dạng một mảnh, vì vậy các nắp này được chia thành nhiều phần. Mỗi nắp có 2 phần chính và một miếng nối để ngăn ánh nắng lọt qua khe hở. Riêng nắp dưới còn có thêm vài miếng góc, khi gắn vào sẽ hỗ trợ việc xếp chồng.

Tất cả các phần cần được dán lại bằng keo siêu dính (super glue). Mình có chà nhám nhẹ các điểm tiếp xúc của hai nửa khung để đảm bảo bề mặt chỗ chạm vào vat liền mạch qua mối ghép.

Model được thiết kế sao cho với máy Prusa của mình thì có độ press fit nhẹ, nên vẫn bám chắc ngay cả khi không dùng tay giữ. Tuy nhiên chuyện này phụ thuộc nhiều vào dung sai và độ co ngót của vật liệu bạn dùng. Nếu thấy quá chặt, bạn có thể chà nhám bớt phần khung hoặc tăng kích thước XY thêm 100 µm (hoặc tùy theo nhu cầu).

Quan trọng: Các nắp này chỉ có tác dụng chắn ánh sáng, không làm kín hoàn toàn vat, nên lúc di chuyển luôn giữ vat nằm ngang dù đã đậy nắp.

Vật liệu (cập nhật):
Mình khuyên in bằng PCTG, hoặc PETG cũng ổn. Mình từng test một phiên bản trước bằng Formfutura TitanX thì cũng chạy tốt, nhưng khả năng chịu va đập, bám lớp và kháng hoá chất thấp hơn. Các vật liệu này đều ít bị cong vênh, điều này rất quan trọng.
