Tay cầm lưỡi cưa sắt (Hacksaw Blade Handle)

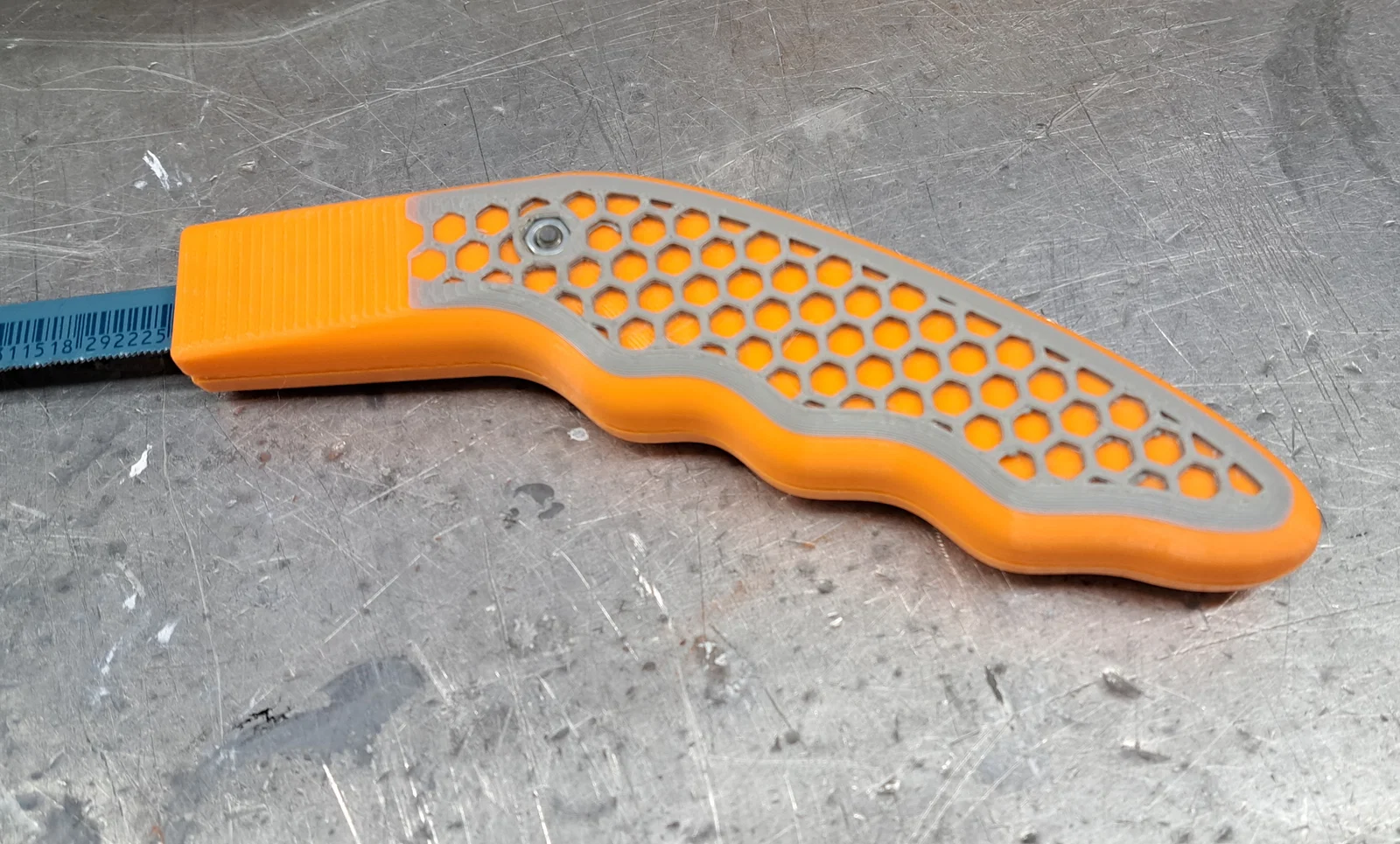

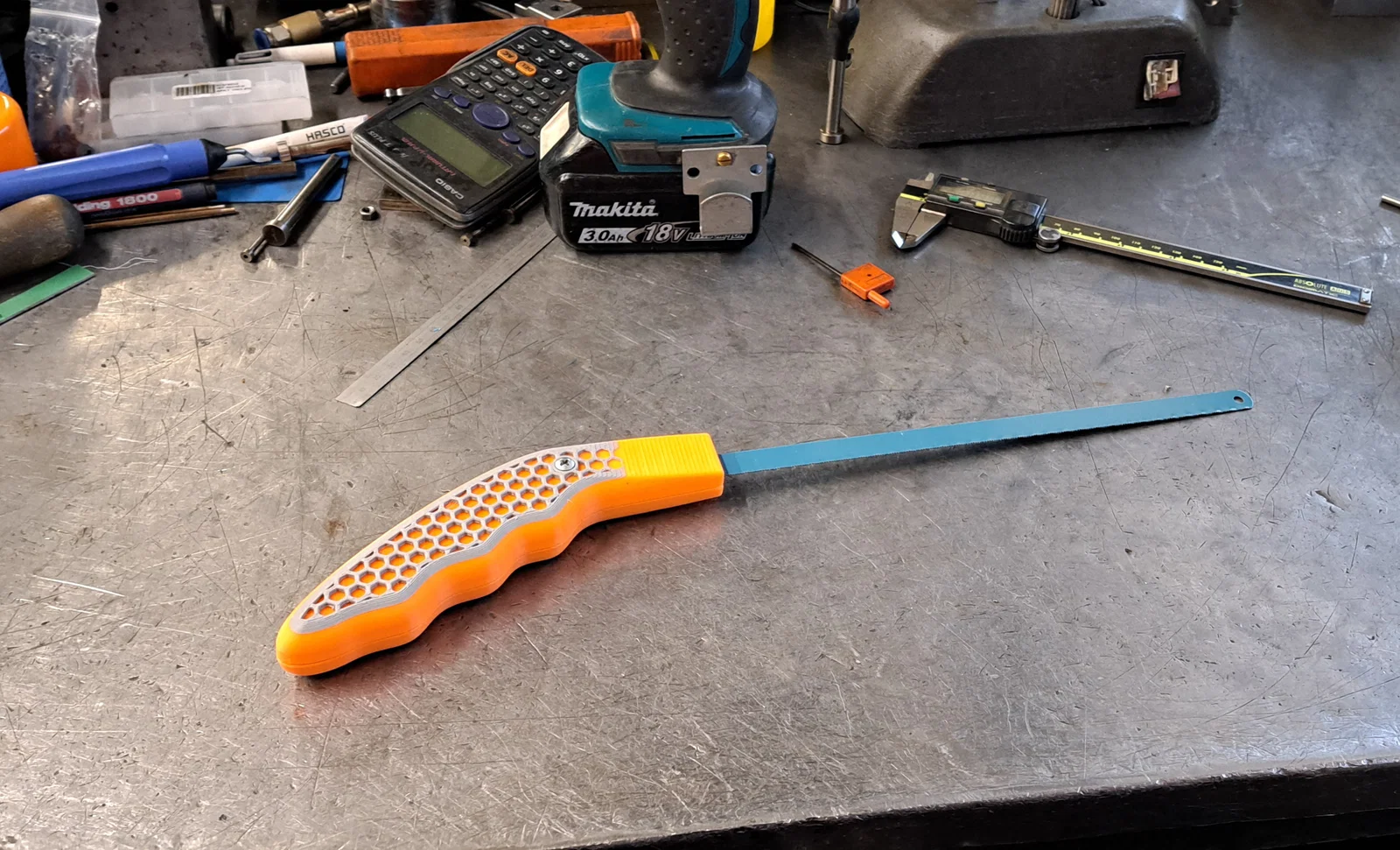

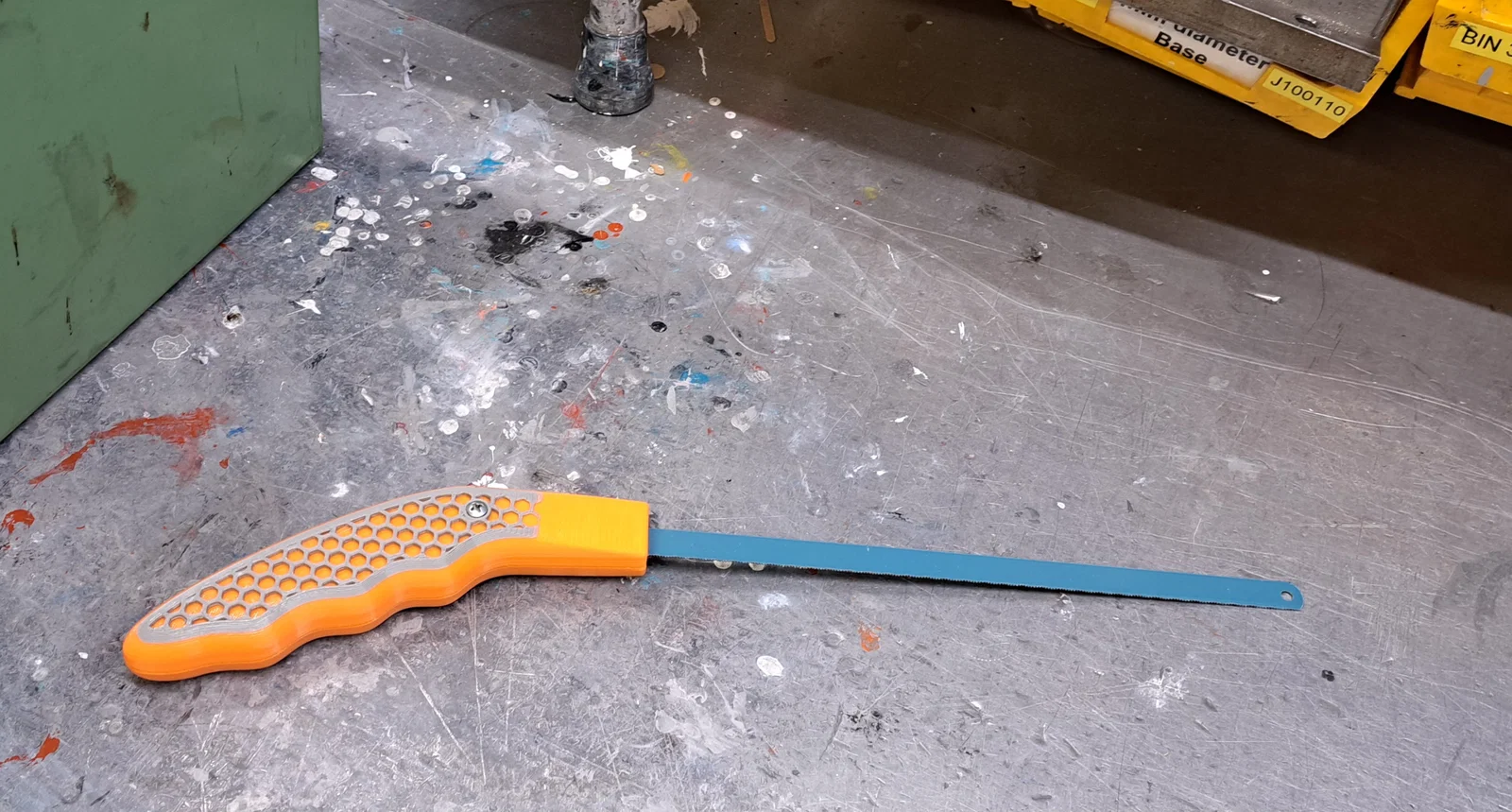

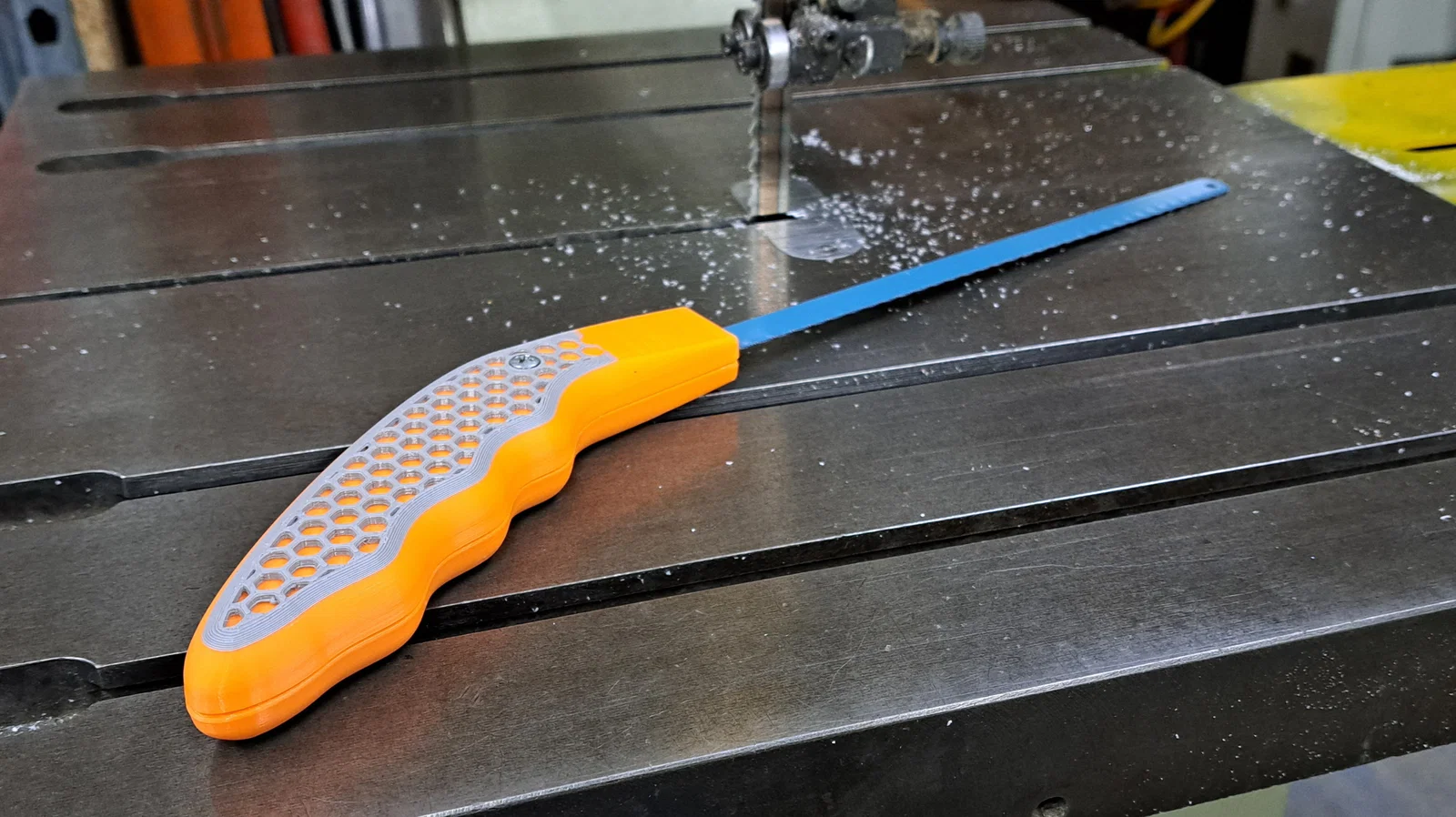

Tay cầm cho lưỡi hacksaw để cắt ở những vị trí chật, khó với tới mà cưa thường không vào được. Thiết kế 2 mảnh khóa khớp, kẹp lưỡi chắc, dùng ốc + đai ốc M4 đầu chìm; hợp lưỡi 24TPI/10D.
Mô tả
Mình thiết kế cái này vì làm lạc mất cái nguyên bản, với lại mình nghĩ hộp đồ nghề nào cũng nên có một cái.

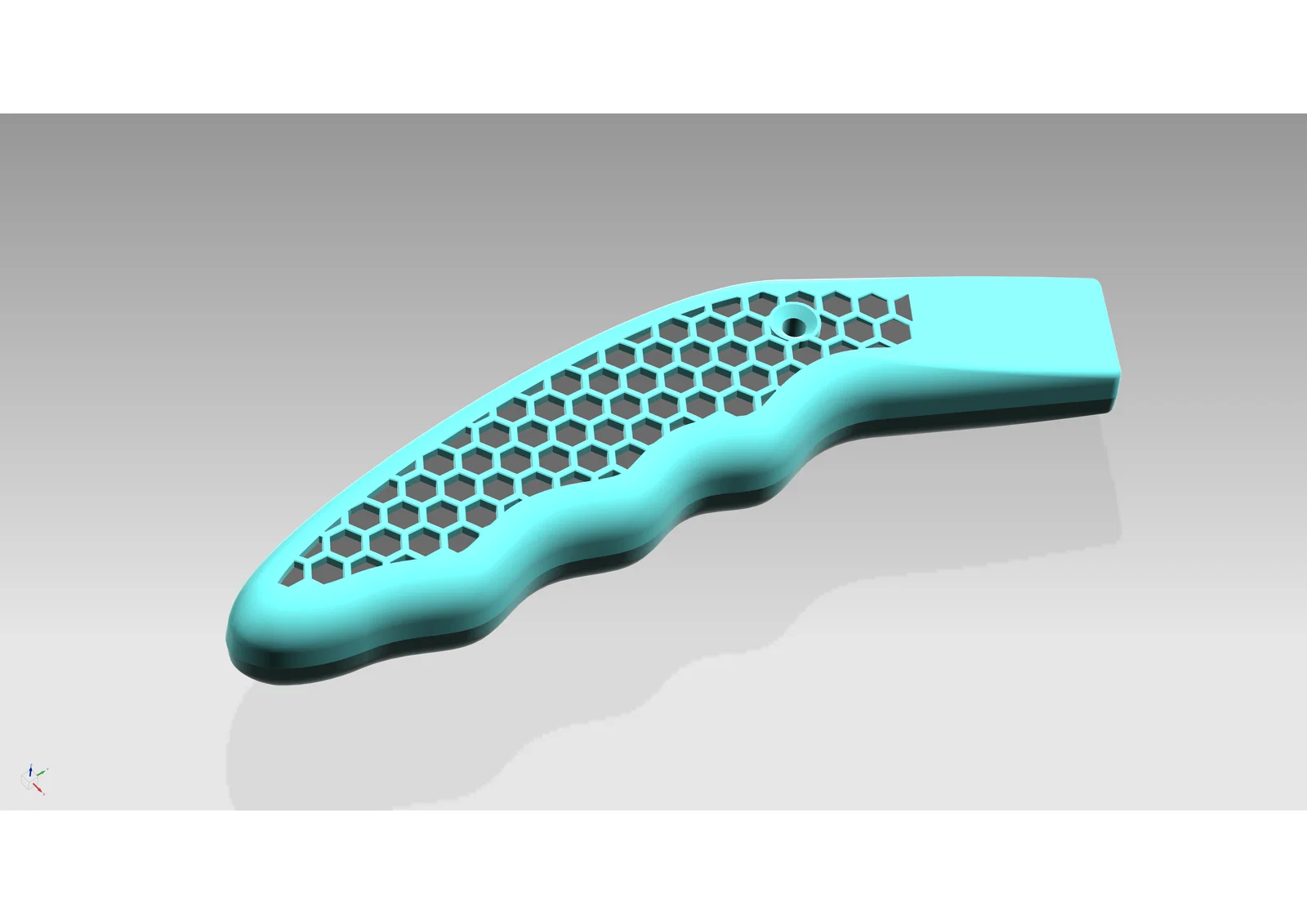

Mẫu này in gồm 2 phần, có các chi tiết khóa (interlocking) để đảm bảo hai bên canh khớp với nhau, và khi tác lực lên lưỡi thì lưỡi không bị trồi/“leo” lên xuyên qua các mặt kẹp.

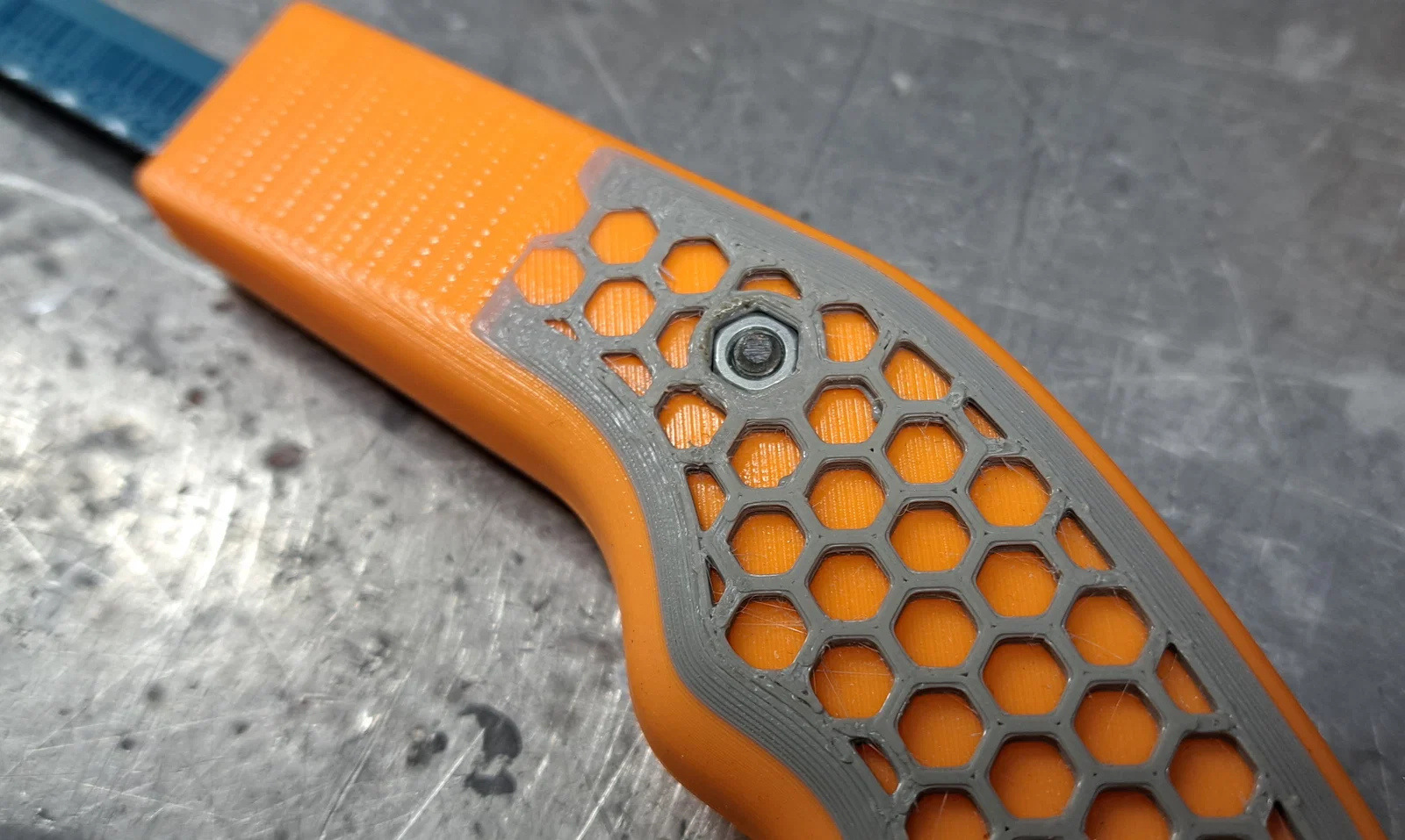

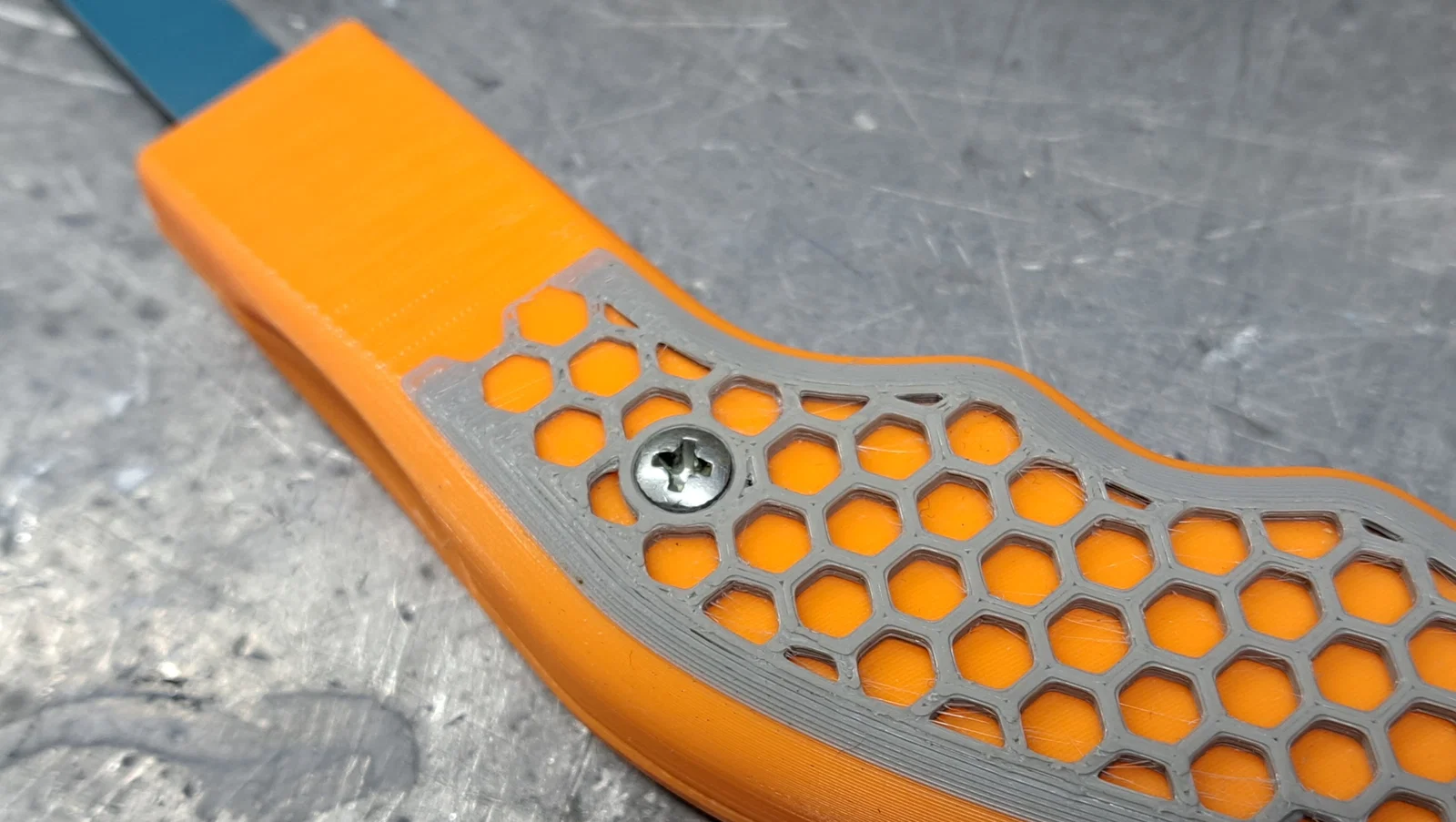

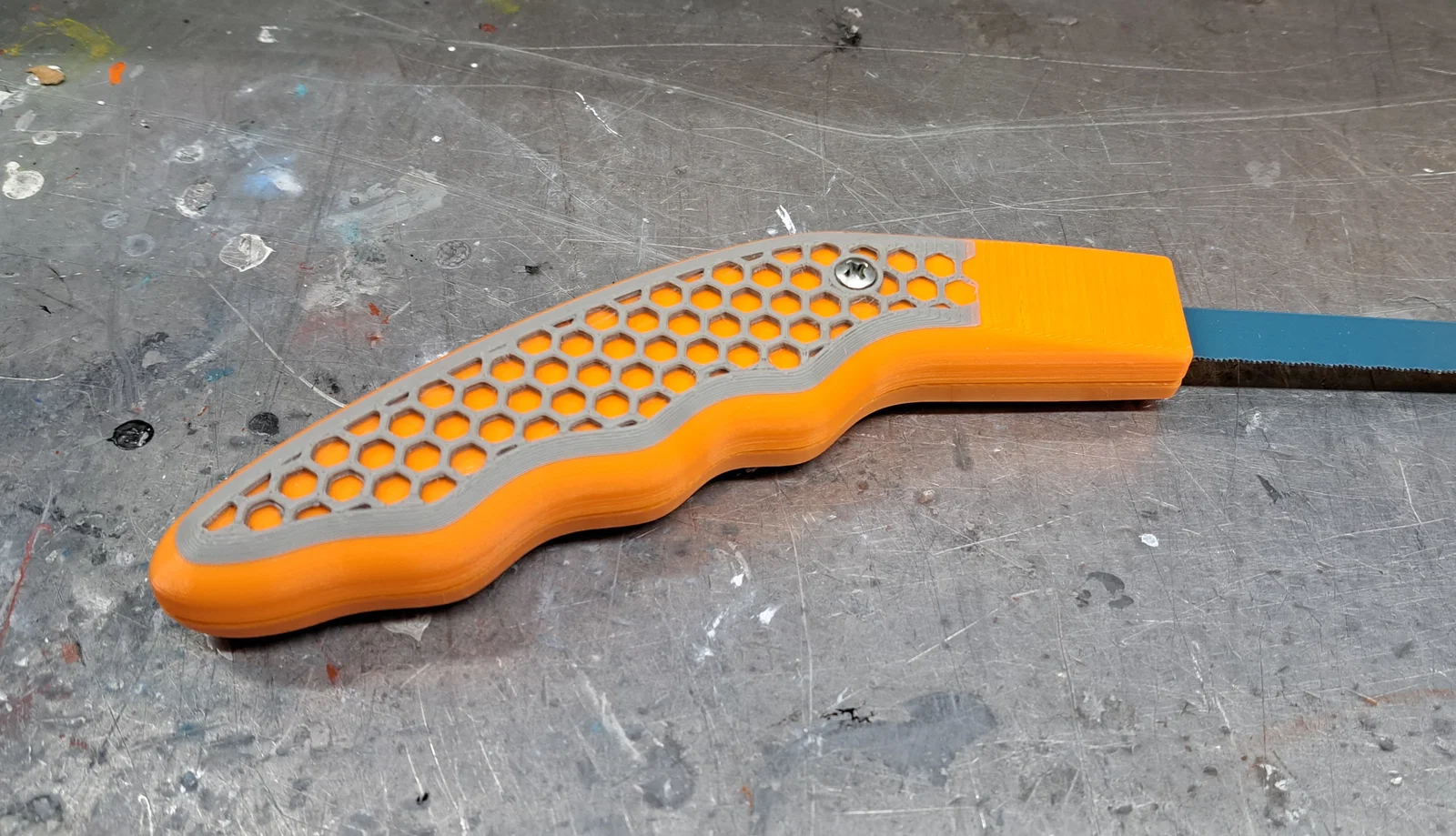

Hai nửa được siết lại bằng một bộ ốc và đai ốc tiêu chuẩn M4 đầu chìm (countersunk). Con ốc M4 đầu chìm đi xuyên qua lỗ trên lưỡi cưa để cố định lưỡi tại chỗ. Mình thiết kế cho lưỡi hacksaw loại răng mịn tiêu chuẩn (24TPI/10D).
Mình rất thích quá trình thiết kế và làm món này, hy vọng bạn cũng sẽ thích khi làm nó.
An toàn và sức khỏe là điều bắt buộc khi dùng bất kỳ loại dụng cụ nào. Nếu có chấn thương xảy ra khi dùng cái cưa này, mình không chịu trách nhiệm; mọi trách nhiệm thuộc về người đã làm ra cái cưa gây chấn thương cho người sử dụng dụng cụ này.
