Vỏ Heltec V2/V3 Meshtastic LoRa: Sửa để dùng heat set inserts
Phần nắp trên được thêm các khối đệm quanh lỗ vít để heat set insert M2 ép vào chắc hơn, tránh rách thành như mẫu gốc. Khuyến nghị chỉ gắn insert ở 4 góc backplate; lỗ anten hợp đầu nối Heltec chuẩn.
Mô tả

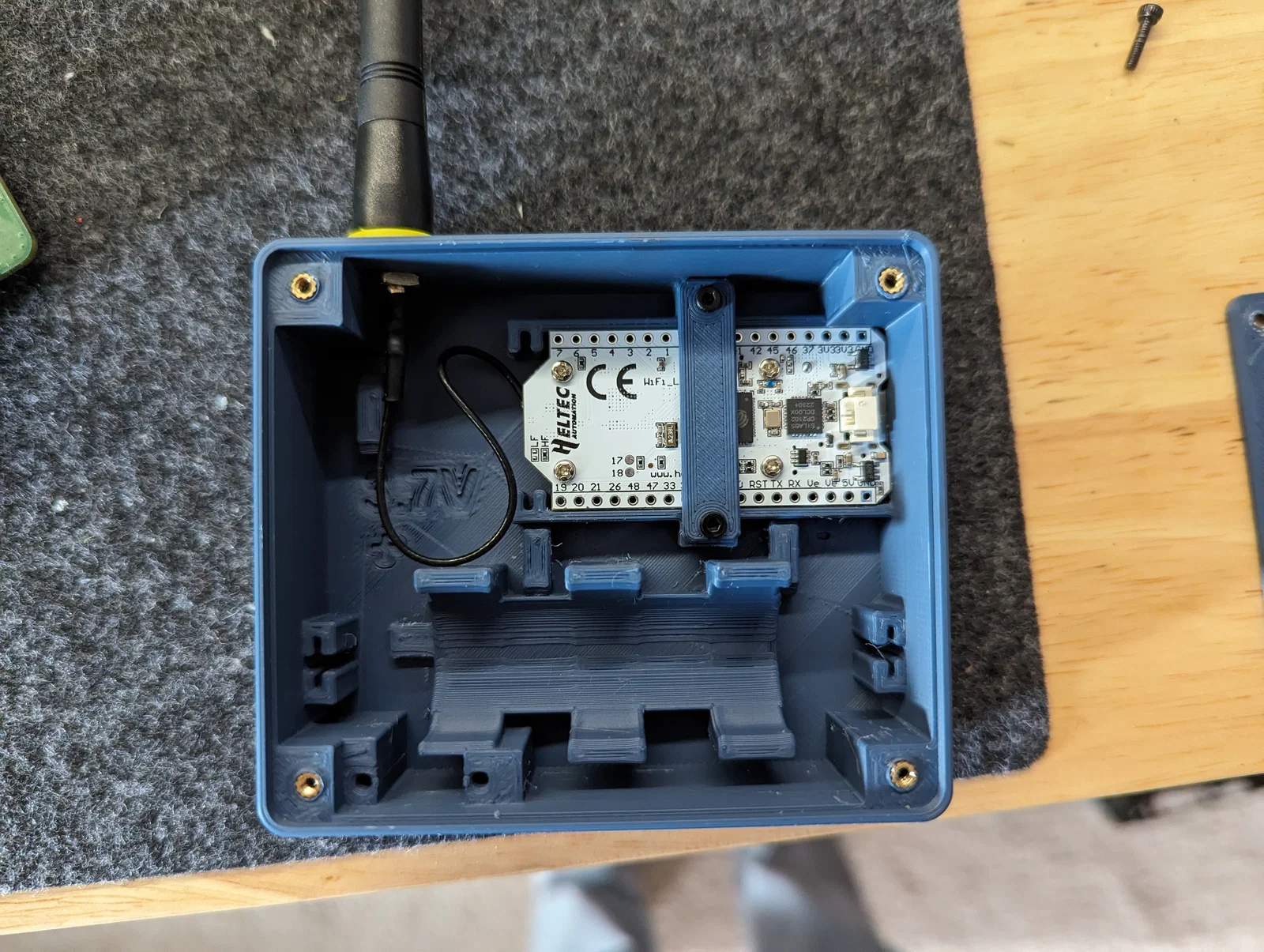

Mình thêm vài mm phần “blocking” vào các lỗ bắt vít để heat set insert không bị fail khi ép (mẫu gốc hay bị rách xuyên qua thành bên). Dù vậy, lúc vặn/ tháo vít bạn vẫn nên làm nhẹ tay, vì phần này vẫn khá mỏng manh.

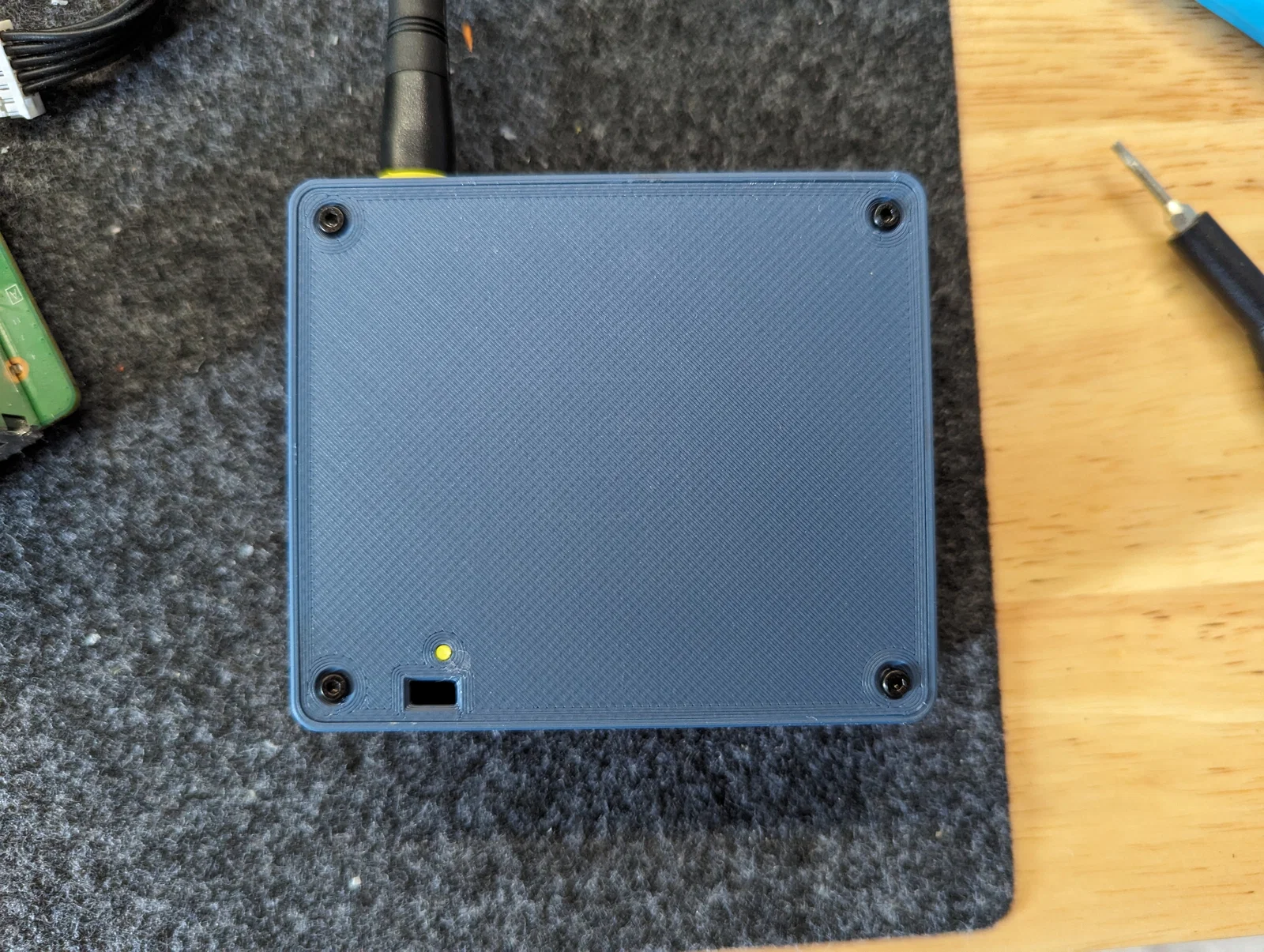

Mình chỉ khuyến nghị gắn insert ở 4 góc dùng cho backplate. Mình chưa test 4 vị trí còn lại.
Lỗ anten sẽ vừa khít với đầu nối anten chuẩn của Heltec, nhưng có thể sẽ không vừa với đồ after-market. Nếu dùng đầu nối anten after-market thì đo trước cho chắc.
Parts used:
- M2x8mm screws (dài quá nhiều, nhưng đây là con ngắn nhất mình có)
- M2x3x3.2mm heat set inserts
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
