Prop Plasma Pistol của Cypher (40K) cho cosplay

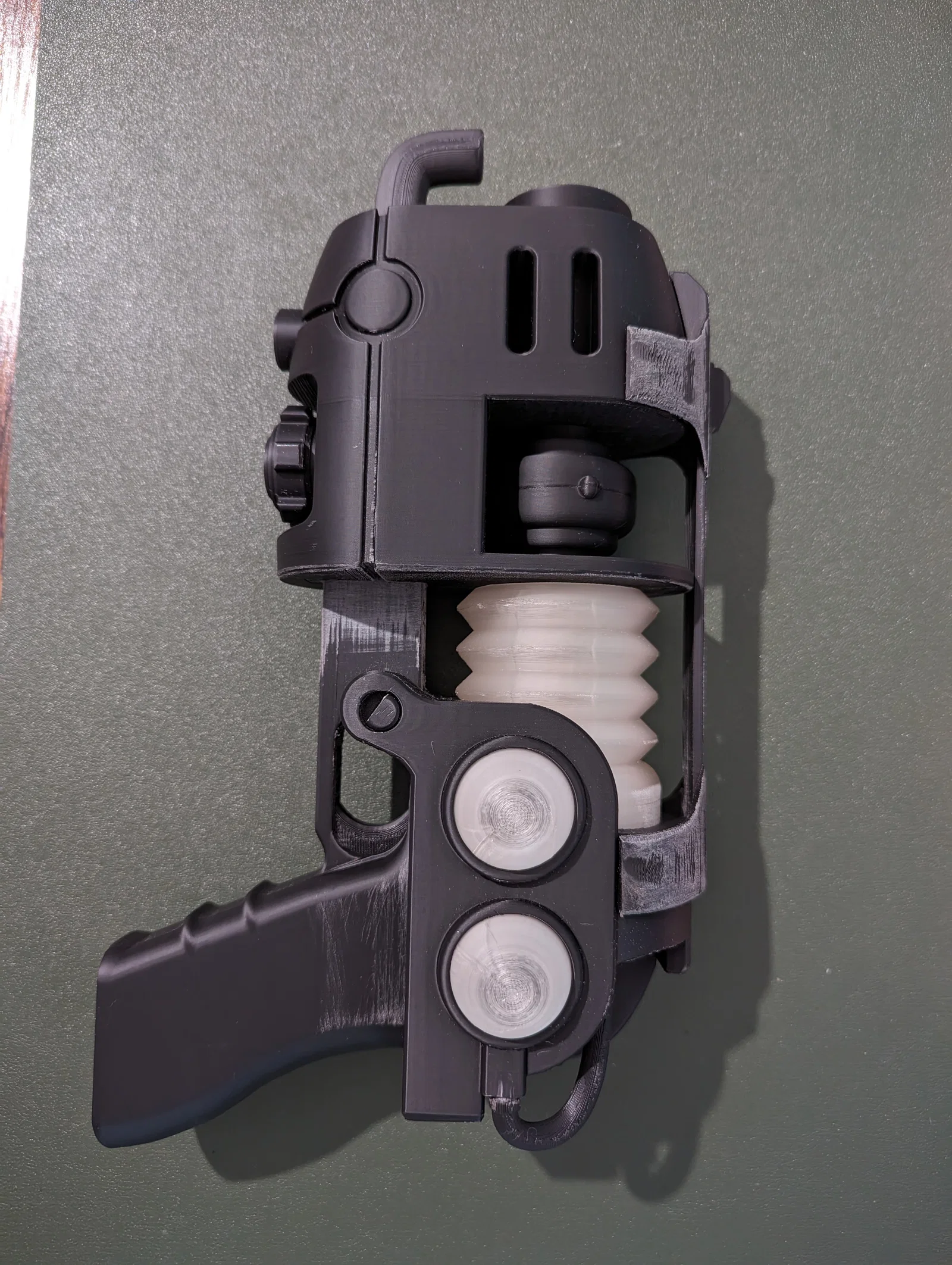

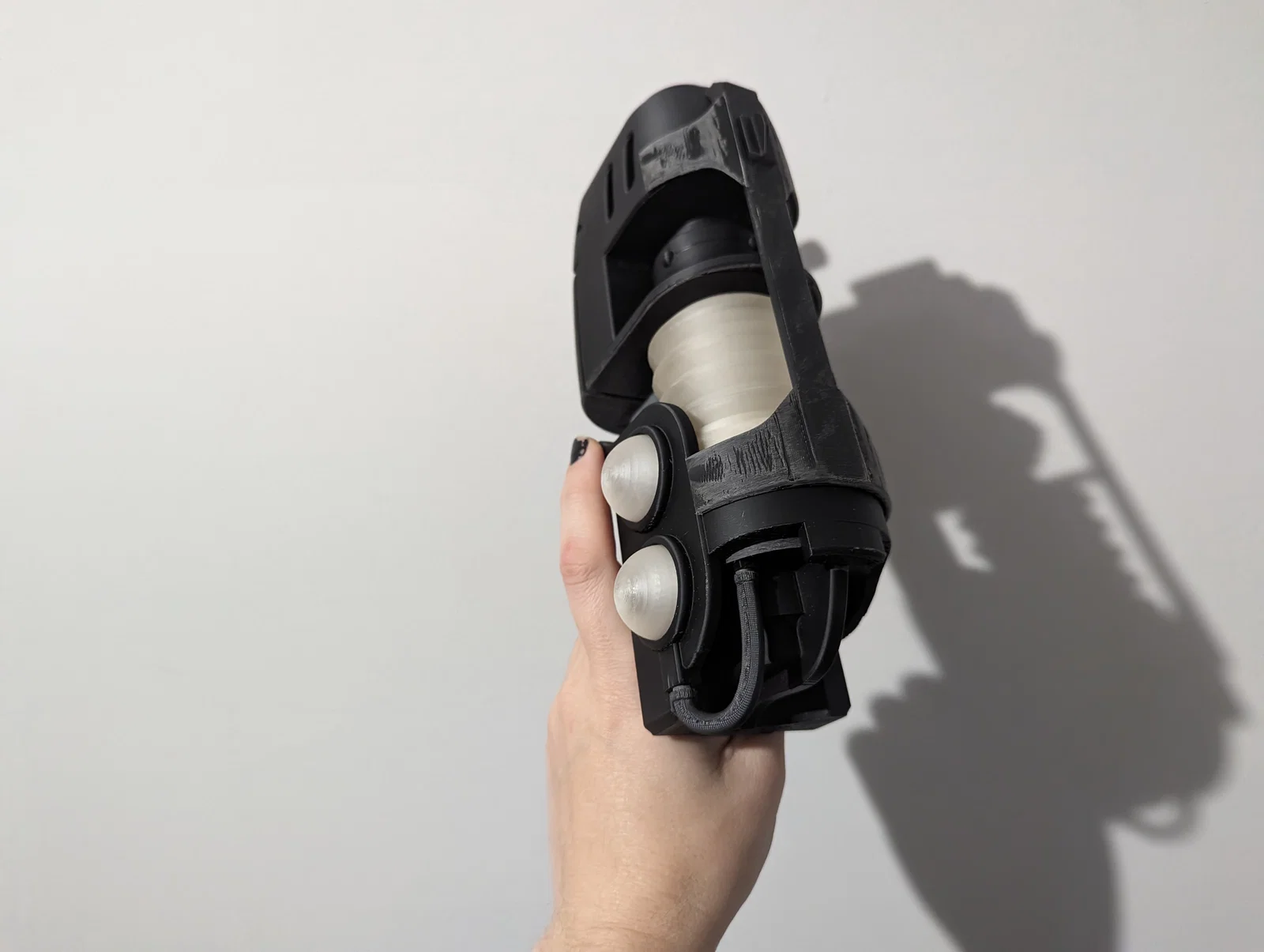

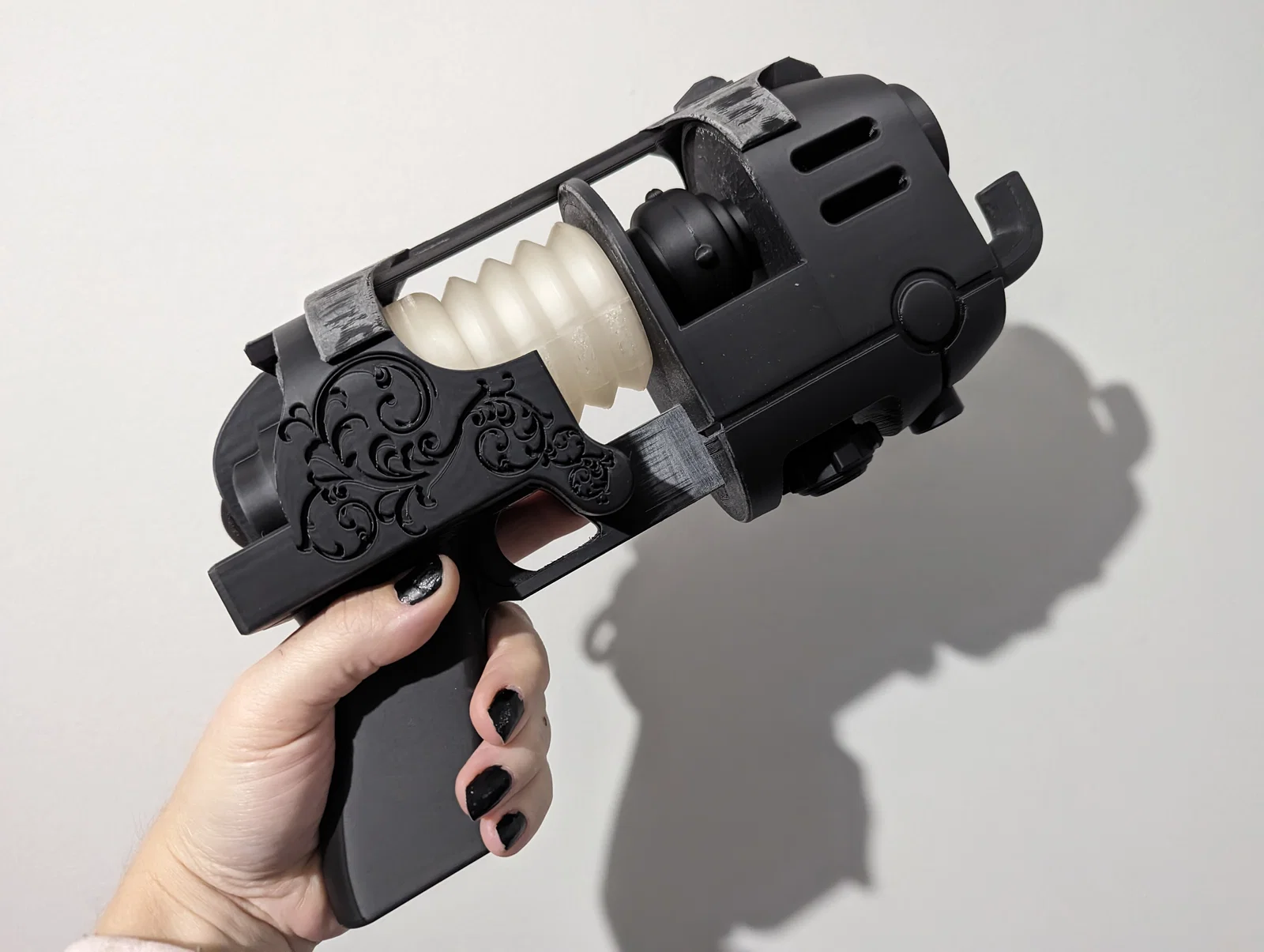

Đây là một mẫu prop Plasma Pistol kích thước 1:1 (life size), dựa trên khẩu mà model Cypher mới trong Warhammer 40k đang cầm.

Mình làm lại từ đầu sau khi Osiron GlⒶw dễ thương chia sẻ cho mình. Model của anh ấy không theo một tỉ lệ (scale) cụ thể, và cũng có vài chỗ “sáng tạo” khác với hướng mình làm. Với lại mình khá “gà” Fusion 360, nên không biết chỉnh sửa model của anh ấy kiểu gì, sửa tới đâu là hư tới đó, nên mình quyết định dựng lại từ con số 0.

Vũ khí này được scale dựa theo một model mình làm từ phần tay cầm Glock 18. Kích thước khoảng 12"Dài x 7.5"Cao x 3.5"Rộng, tương đương 30cmD x 18cmC x 9cmR. Bản prototype của mình nặng 530g, nhưng mình có thể giảm xuống nếu tối ưu in tốt hơn.

Lắp ráp không cần keo, vì mình dùng openLOCK clips để nối hầu hết các phần.

Tất cả file đã được đặt đúng orientation.

Một số chi tiết có thể sẽ cần supports, những file đó được ghi đuôi -SUPPORT. Bạn rành máy in của bạn hơn mình, chắc setup cũng ổn hơn, nên bạn tự cân nhắc cho hợp lý.

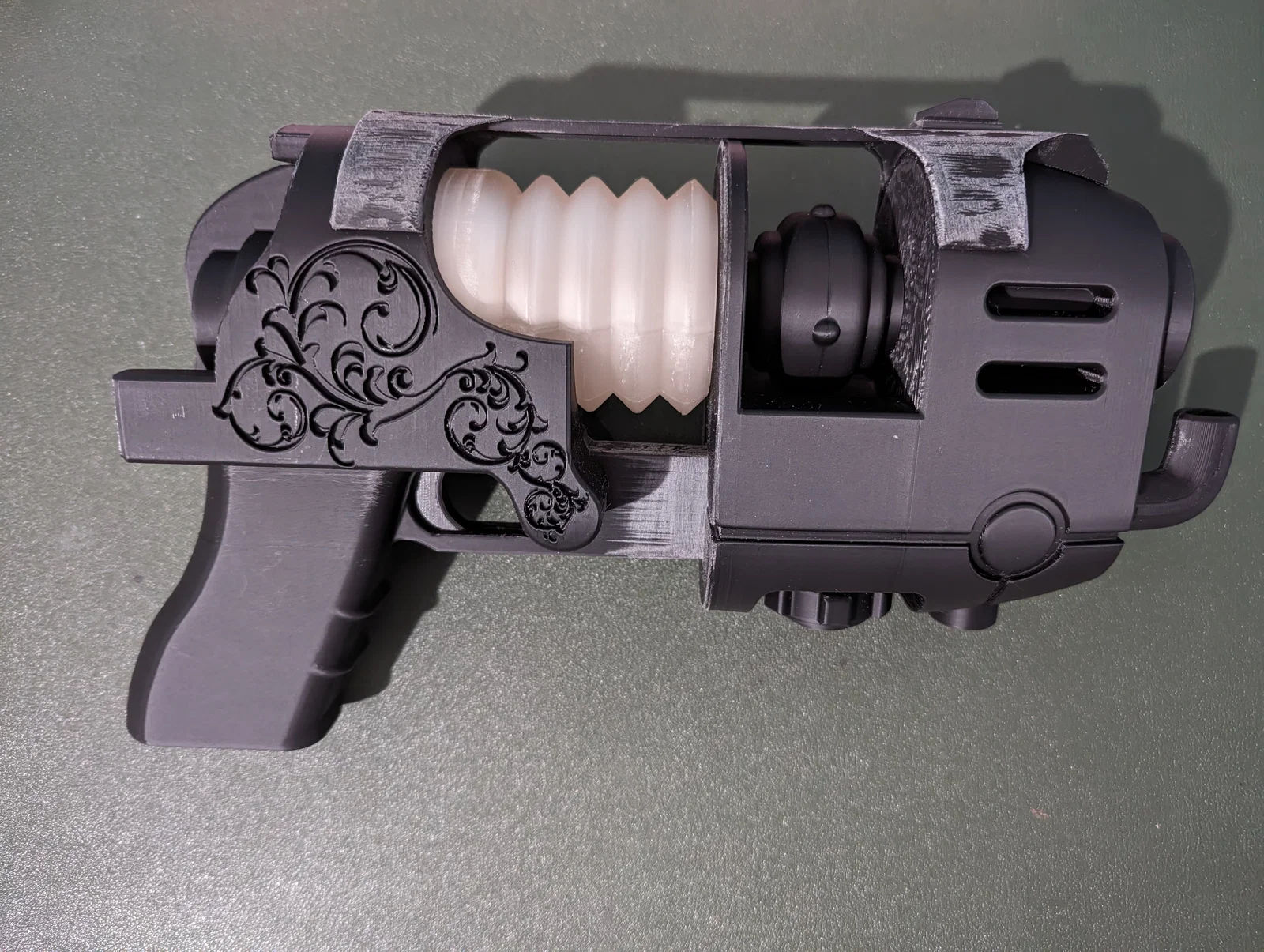

Phần Receiver được in dựng đứng để các chi tiết filigree (hoa văn) lên được. Nếu bạn xoay orientation khác mà vẫn in ngon thì cứ làm, còn không thì dùng brim và supports “mạnh tay” cho phần này. Mình sẽ thử upload thêm một Receiver có một mặt trơn để bạn mod hoặc thêm thiết kế/logo riêng.

Một số file có ghi -SPLIT và nên cắt đôi ngay trong slicer (trên/dưới). Các file đó là: Igniter, Cable, Compressor/Expander. Làm vậy sẽ dễ in hơn và không cần supports. Thực ra gần như mọi part đều có thể split để dễ in hơn, nhưng hiện tại chúng không có key (khóa định vị).

Hầu hết các phần đã được chừa tolerance sẵn, nhưng có thể một vài cái chưa chuẩn, nên bạn có thể phải chà nhám. Mình đoán có thể là phần Handle, Igniter, Top Frame.

Bạn sẽ cần 5 openLOCK clips, và một cái half clip tên là “sight clip”.

Mình có kèm một file STL của nguyên cây pistol (complete) để bạn có thể cắt đôi rồi in nguyên khối (monolithic) nếu muốn. Mình nghĩ trigger vẫn có thể hoạt động vì vẫn có khe hở. Khi mình thử trong slicer thì vẫn thấy các cutout cho tolerance và chỗ gài openLOCK clips, nên nếu in kiểu này mà có vấn đề thì báo mình biết, mình sẽ cố gắng chỉnh.

Các phần coils và spheres được thiết kế có khoảng trống để gắn LED. Mình chưa làm tới đoạn đó nên cũng chưa chắc mức độ khả thi ra sao.

Thật ra mình không rành F360 lắm, nên chắc chắn có thể làm tốt hơn. Nếu bạn muốn tối ưu lại thì nhắn mình, mình có thể cung cấp file (nếu được). Cũng thấy rõ là model nhìn rất đẹp trong CAD nhưng có vài chi tiết khi đem đi in thì gần như không in được hoặc rất khó in.

TO DO:

• Receiver trơn (Blank Receiver) để custom
• Split và key tất cả parts để dễ in hơn
• Chỉnh lại tolerance của một vài part
