Ổ cắm in cho ESP-12 / ESP-12e / ESP-12f / ESP-07

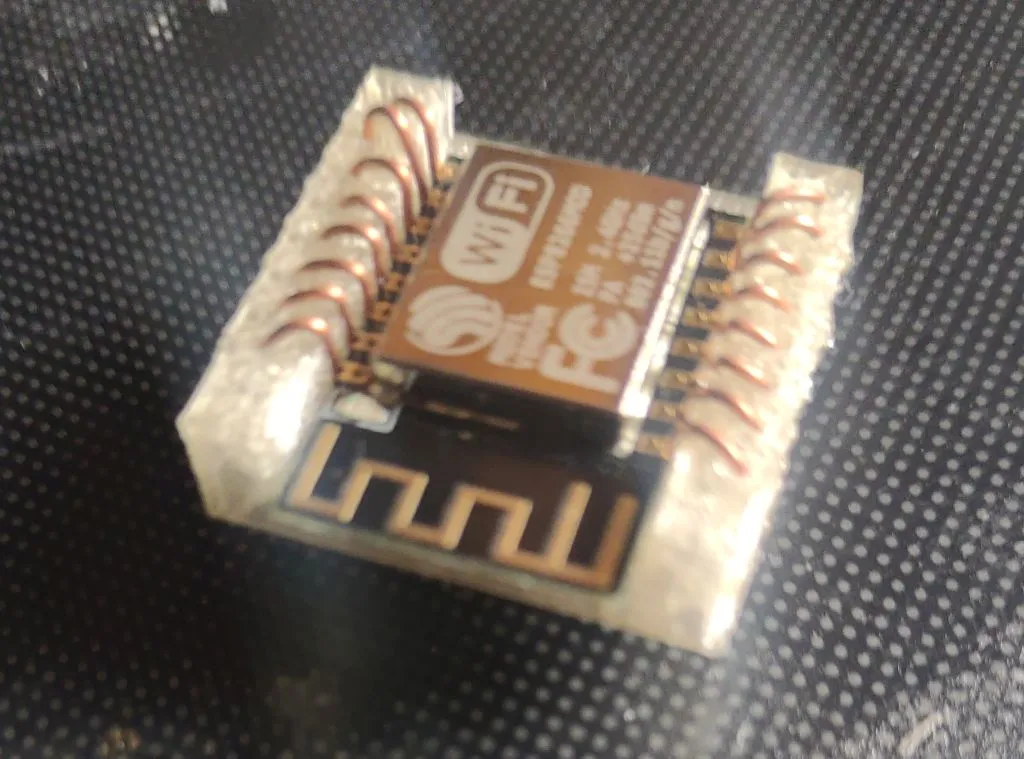

Socket in được in cho ESP8266.

Tôi đang sử dụng nó để đặt ESP trên PCB. Nó cũng có thể được sử dụng trên breadboard, chỉ cần cẩn thận khi chèn vào.

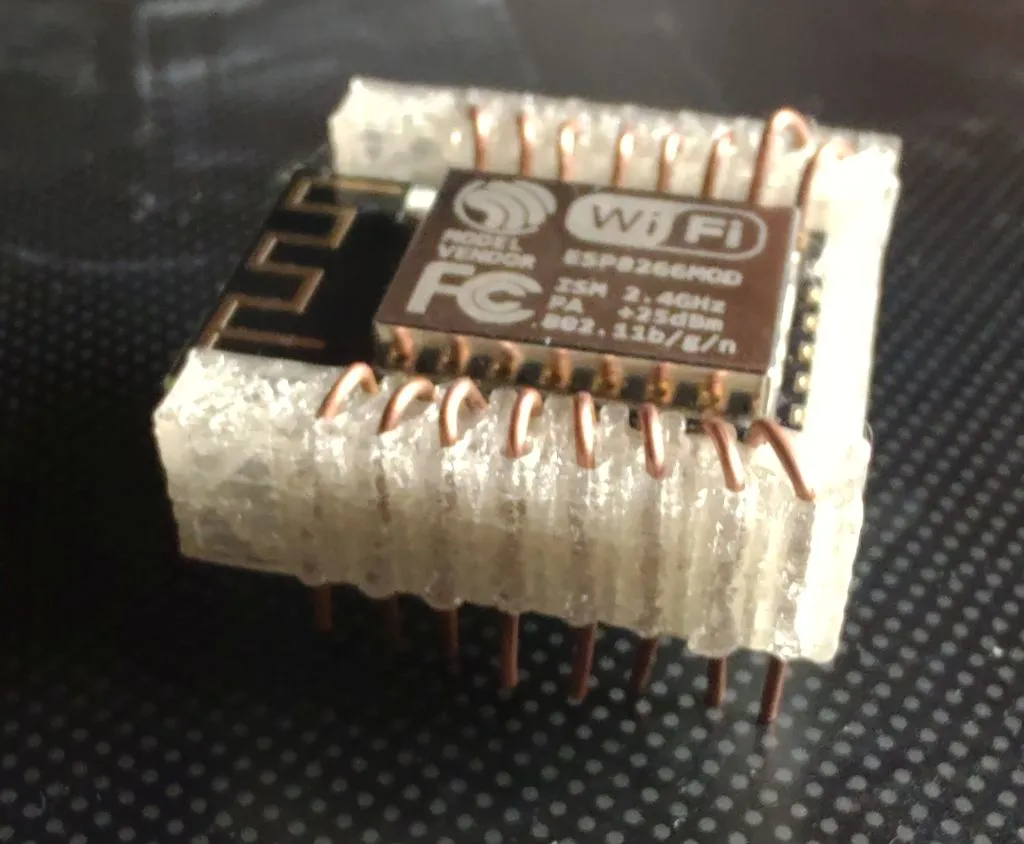

Các chân cần được thêm vào bằng cách uốn dây đồng mà không có lớp bọc nhựa. Dây cáp phải được uốn như một chữ U và chèn từng lỗ một.

Dây cáp được dự định đủ lớn để được sử dụng làm kết nối chân.

Dây đi vào phải được cắt phẳng với socket.

In bằng PET tái chế với độ dày 0.2mm, 20% độ đầy.

Tôi mong PLA hoạt động tốt.

Cẩn thận với sự giãn nở ngang để không làm đóng các lỗ.
