Ngàm gắn ghi-đông cho Bryton Rider (Bryton Rider handlebar mount)

Mình mới mua một cái máy tính xe đạp Bryton (trường hợp của mình là Bryton Rider 420) cho xe MTB. Vì mình dùng 2–3 cái (mình thích sửa rồi chạy mấy chiếc xe cũ), nên bắt đầu thấy bực vì trong hộp chỉ có một cái ngàm (mount). Mình thử tìm mua thêm trên Amazon thì giá tầm 20 đô. Thế nên mình nghĩ… sao họ chỉ để có một cái ngàm trong hộp? Chẳng lẽ muốn mình mua một máy cho mỗi chiếc xe? Không đời nào!

Vậy là mình lên Thingiverse tìm mẫu để in. Tiếc là cái mẫu mình tìm được tuy mô phỏng bản gốc khá ổn, nhưng in cực khó! Nhiều support quá… và ít nhất với con Anycubic Mega “cùi bắp” của mình thì in ra xấu, không dùng được.

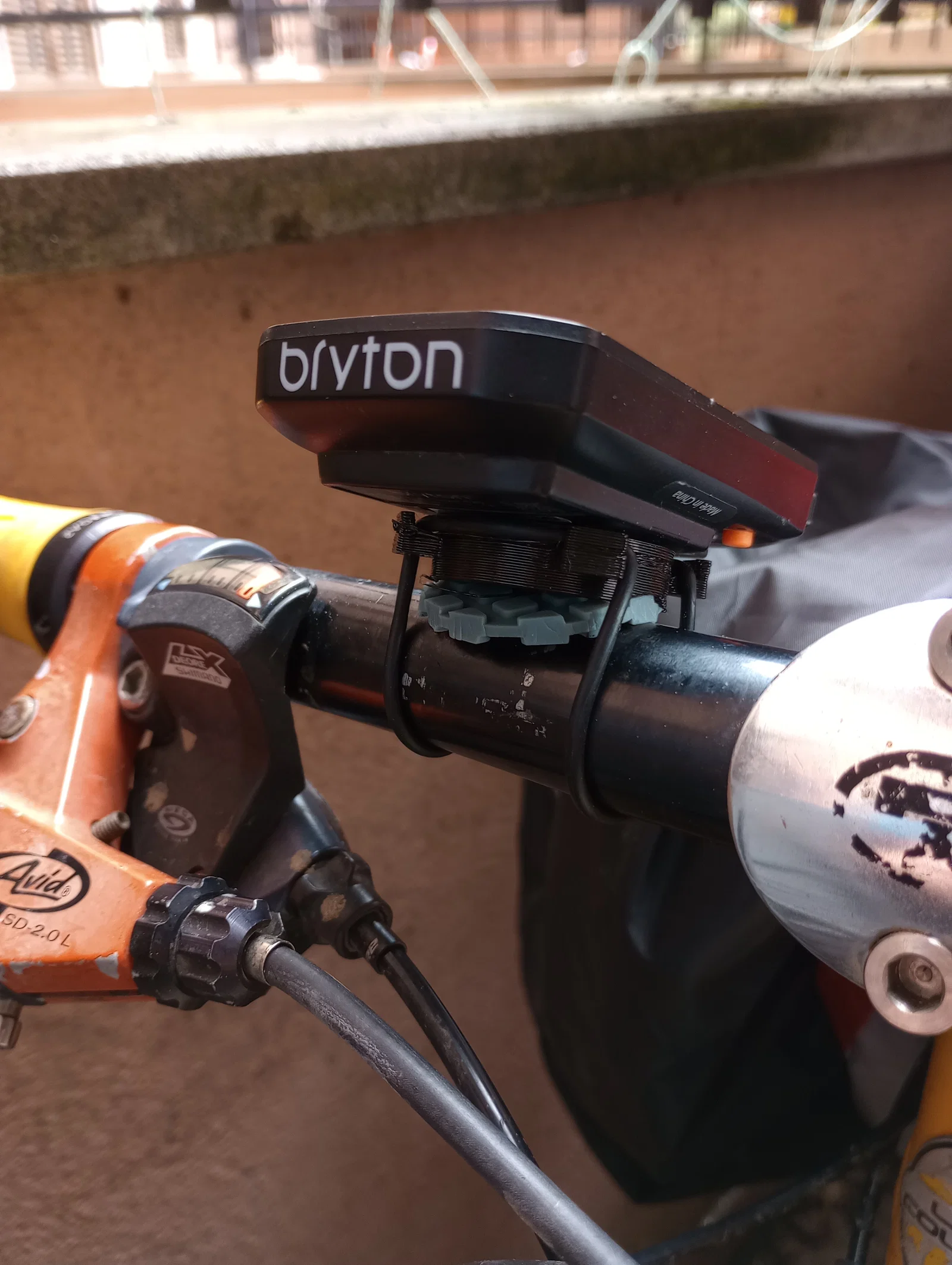

Thế là mình quyết định tự thiết kế lại từ đầu cái ngàm, và phải nói là mình khá hài lòng với kết quả (đã test trên đường off-road xóc nảy). Mình muốn chia sẻ lại cho mọi người!

Mình thiết kế 2 phiên bản:

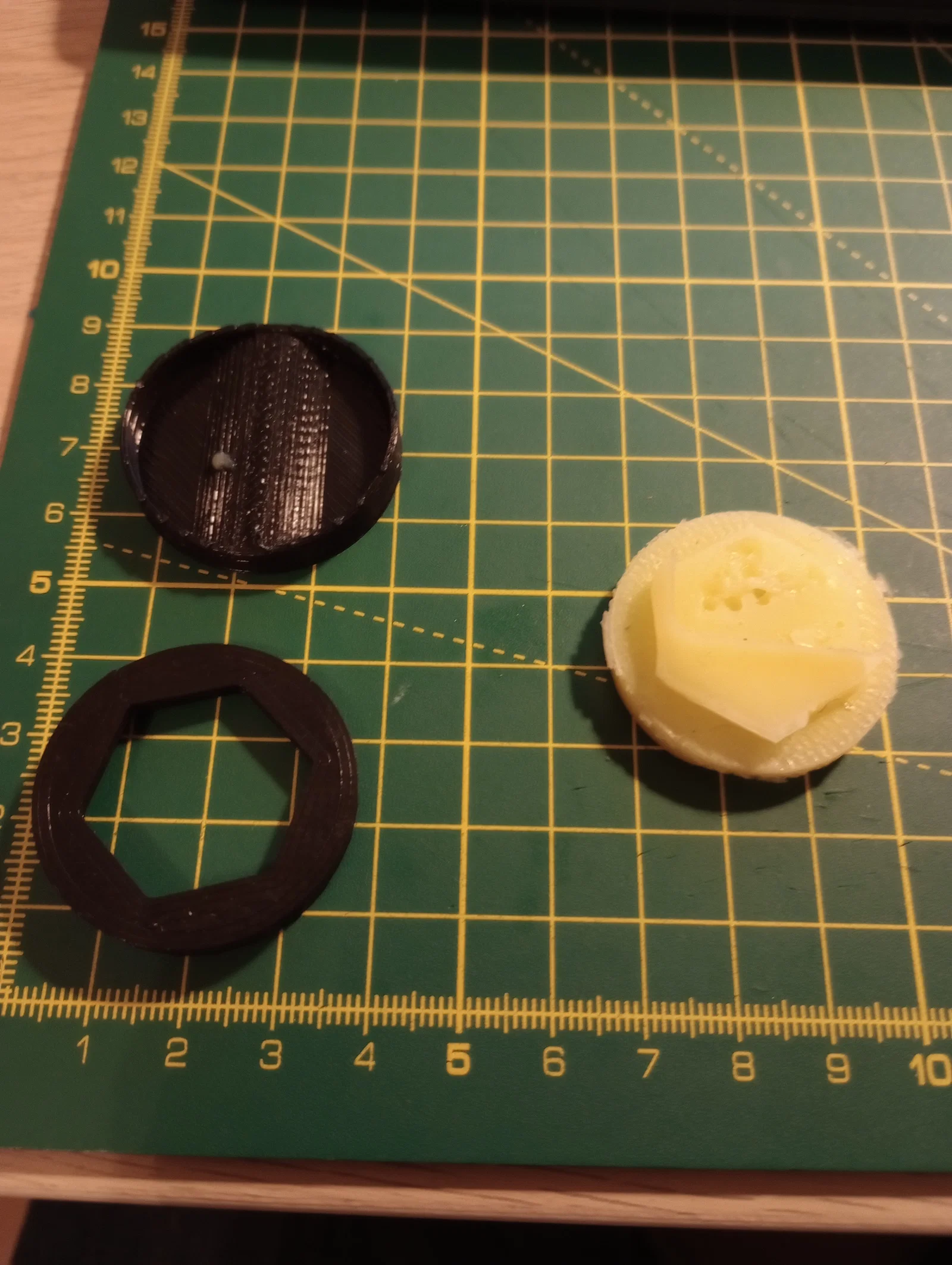

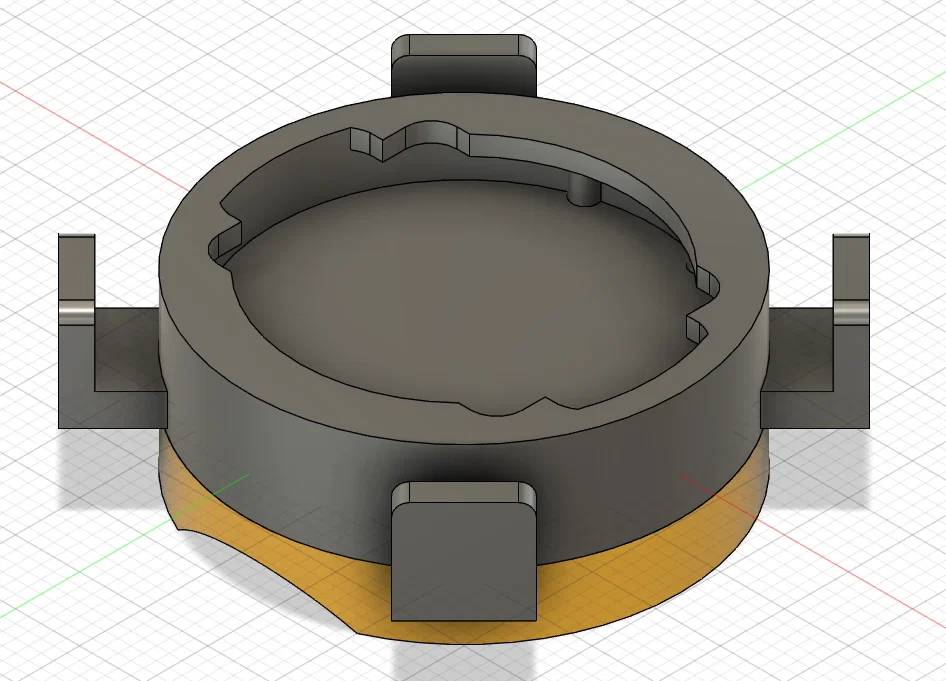

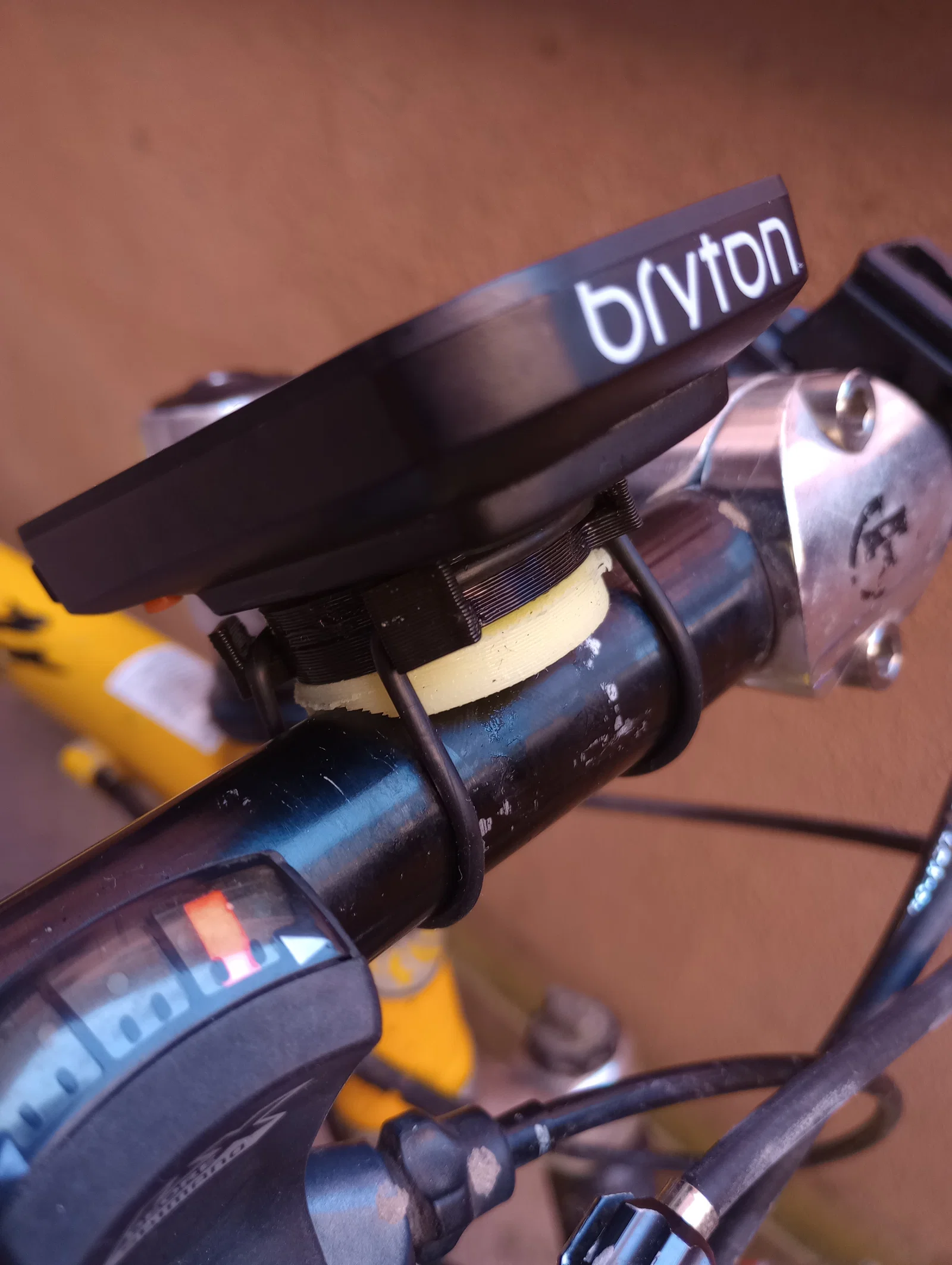

• Một phiên bản có khuôn để đúc miếng bám bằng silicon dùng chung với ngàm trên ghi-đông (trong trường hợp này đường kính ghi-đông là 22 mm). Mình dùng silicon 2 thành phần (shore 30), khá dễ làm. File của bản này sẽ có chữ "sil" hoặc "silicon" trong tên file.

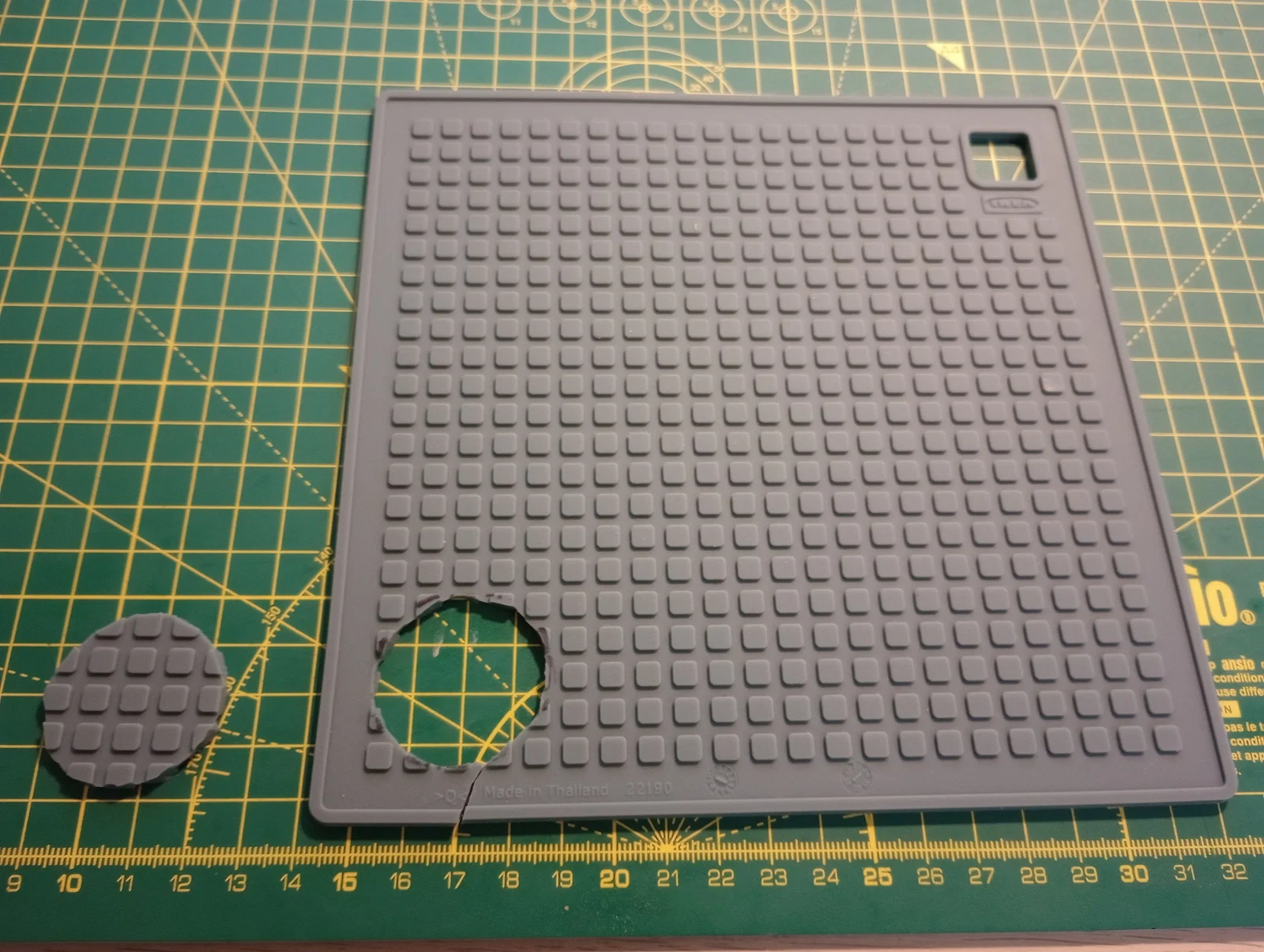

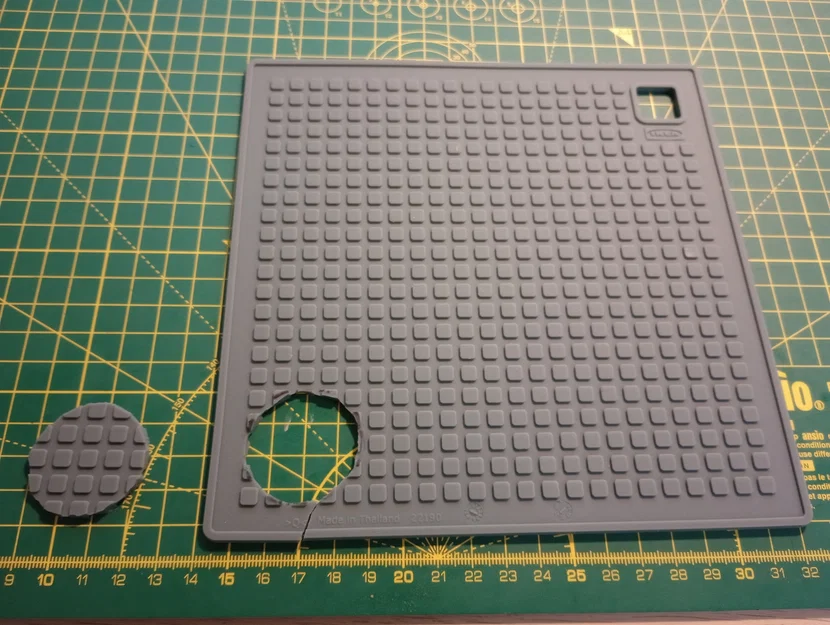

• Sau đó mình nghĩ chắc không phải ai cũng muốn làm việc với silicon, nên mình thiết kế bản "normal" với 3 cỡ đường kính ghi-đông (22, 24, 28 mm). Với bản này bạn có thể dùng bất kỳ miếng cao su nào để lót giữa ngàm và ghi-đông. Mình dùng miếng lót nồi Ikea Sandviva (khoảng 3 euro) rồi cắt một vòng tròn đúng kích thước của ngàm. Độ bám rất ngon!

Dĩ nhiên bạn sẽ cần một sợi dây thun (rubber band) để cố định ngàm lên ghi-đông (bạn có thể dùng dây zin (mình thấy trong hộp có nhiều) hoặc loại tương tự).

Nếu bạn có góp ý gì thì cứ nói nha. Nếu bạn cần đường kính khác, mình có thể đăng thêm vài phiên bản nữa (nếu có đủ người yêu cầu).

Chúc vui!

PRINTING TIPS:

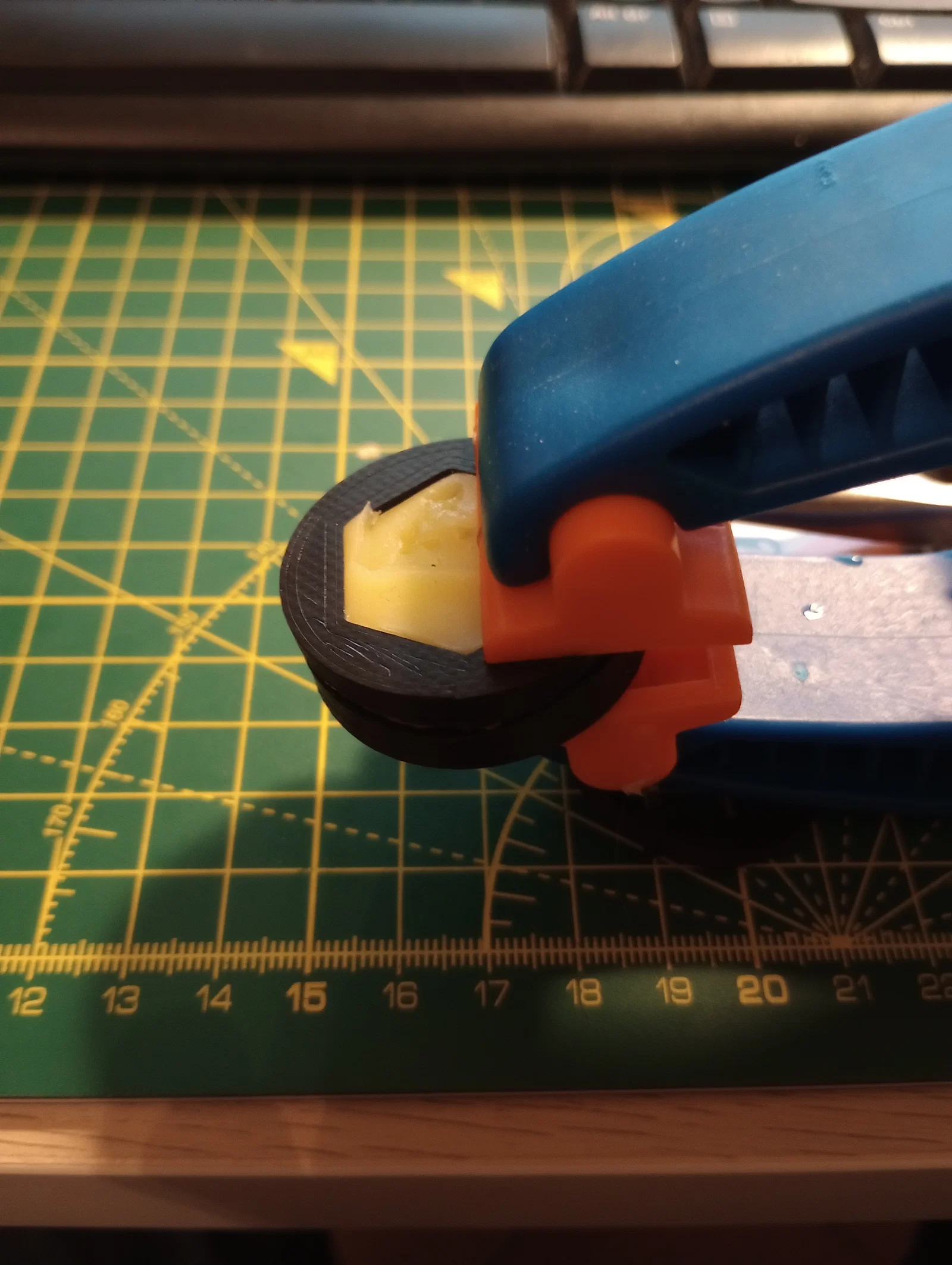

Vì mình thích in nhanh nên mình dùng nozzle 0.6, nhưng bạn có thể dùng mọi cỡ từ 0.4 đến 0.6. Về layer height, mình in 0.35, nên khoảng 0.2–0.35 đều ổn. Mình dùng PLA nhưng PETG cũng ok. Infill 15% là đủ. QUAN TRỌNG: hãy in cái ngàm lật ngược để ra chất lượng tốt hơn và không cần support! (đây là mục tiêu của mình ngay từ đầu khi thiết kế) Với khuôn silicon, chỉ cần ghép 2 nửa lại với nhau bằng một cái chốt (peg) (càng cứng càng tốt nếu bạn có), rồi đổ silicon từ phía trên cho tới khi chất lỏng chạm tới đỉnh của lục giác.

UPDATE 05-04-2024

Theo góp ý của Domenico, mình đã đăng phiên bản v2 (hiện mới có cho ghi-đông 22 mm, sẽ làm thêm size nếu có yêu cầu) với phần ngàm snap lỏng hơn và tay kẹp dày hơn. Với tất cả các phiên bản, mình khuyên dùng infill cao vì mẫu này có xu hướng bị cong nếu dây thun tạo lực kéo quá lớn.
