Ngàm gắn cảm biến siêu âm HC-SR04 cho 9G micro-servo

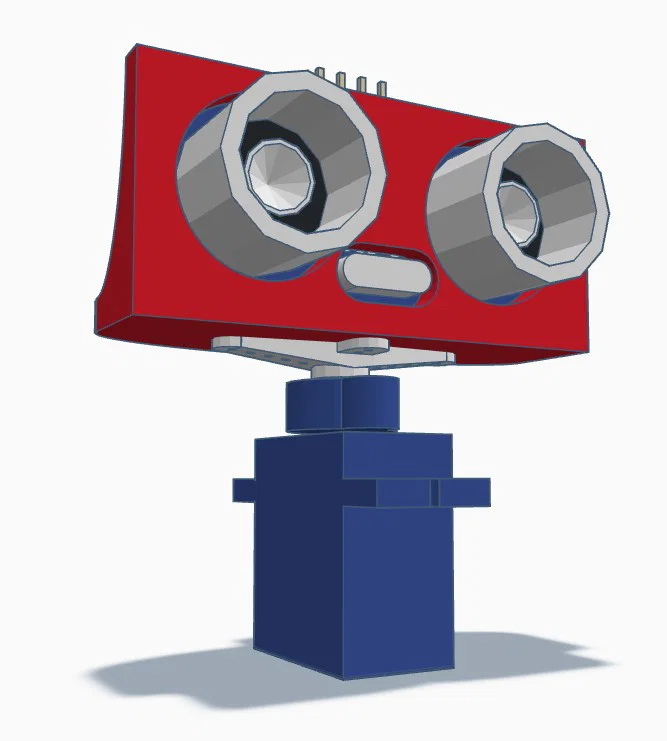

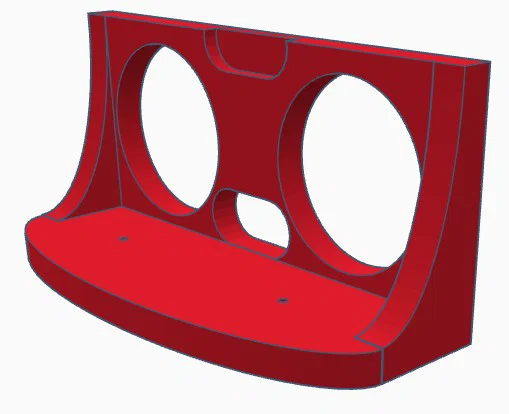

Bracket 90° in một lần, không cần support, để gắn HC-SR04 lên servo horn của 9G micro-servo bằng ốc. In nhanh với PLA+; cảm biến có thể dán bằng băng keo 2 mặt. Nhớ kiểm tra khoảng cách lỗ.
Mô tả

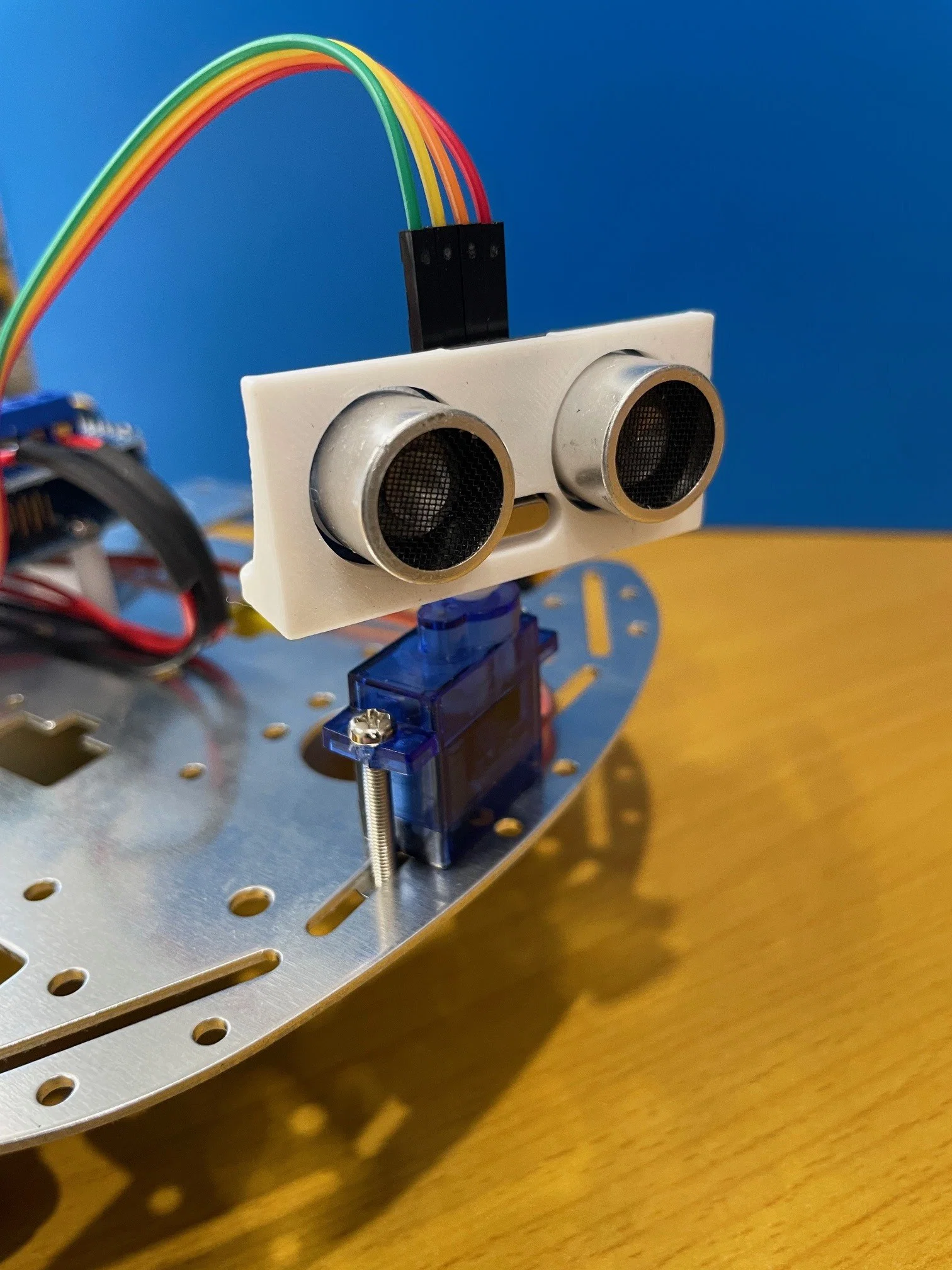

Hiện tại mình đang tinh chỉnh một con robot mecanum nhỏ kiểu né vật cản cho một CLB robotics nhập môn, nên cần một cái ngàm đơn giản để gắn cảm biến siêu âm điều khiển bằng servo.

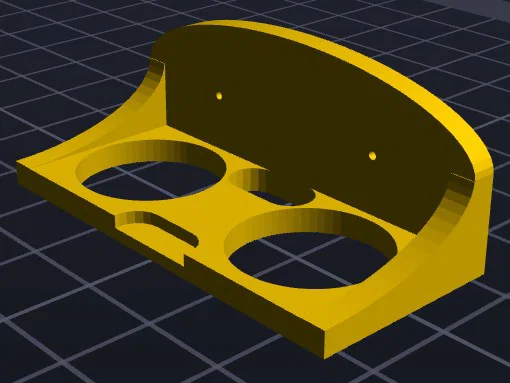

Thiết kế này in 1 phát ra 1 món, không cần support, in PLA+ rất nhanh nên có thể làm số lượng nhiều khi cần.

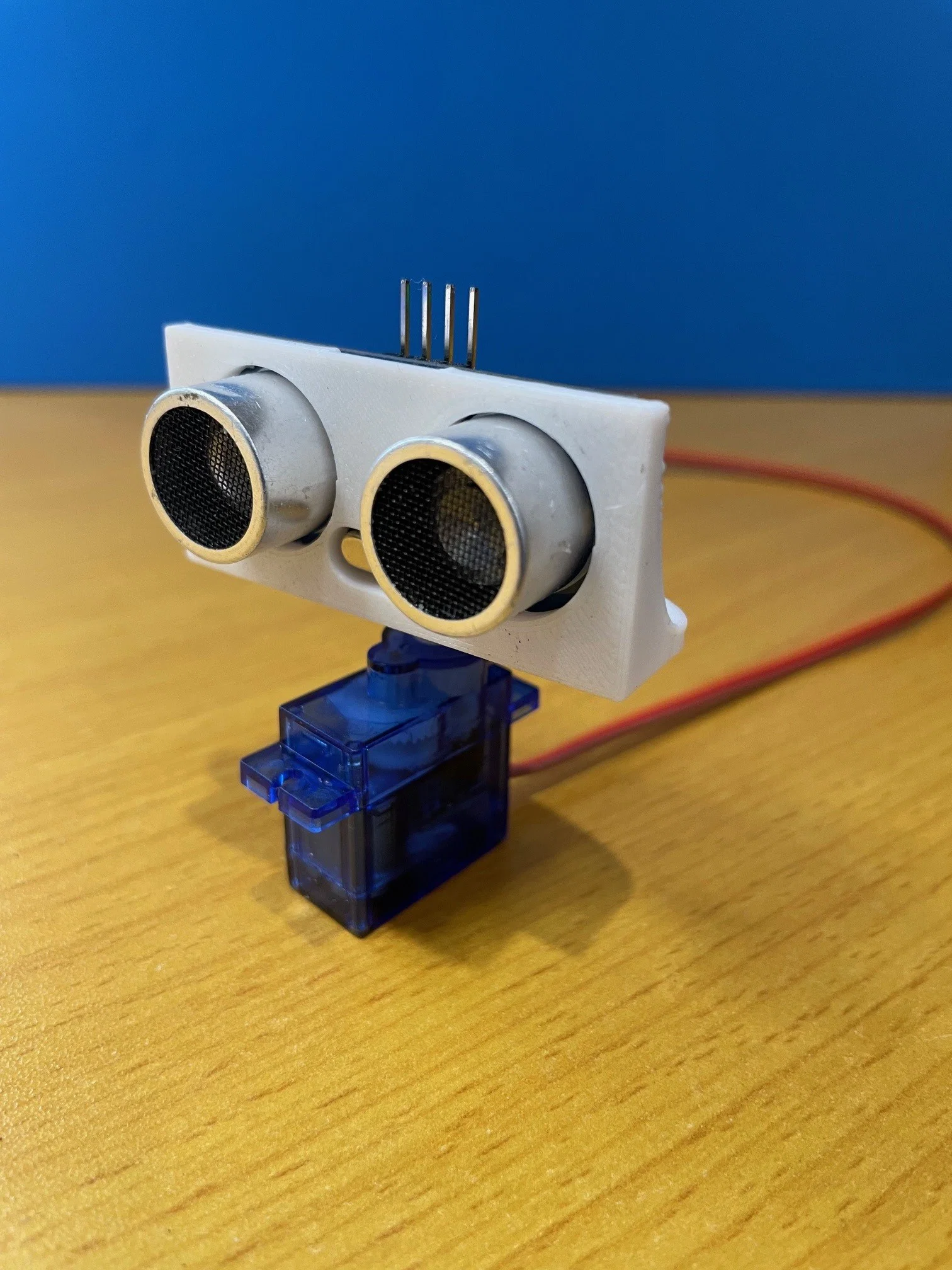

Cảm biến HC-SR04 dùng trong mẫu này gắn lên cái bracket khá dễ, chỉ cần một miếng băng keo 2 mặt nhỏ.
Các lỗ 1mm được thiết kế cho ốc đi kèm theo bộ 9G micro-servo, nhưng cũng nên kiểm tra lại khoảng cách có khớp với servo horn bạn đang dùng không.
