Núm vặn - Mingda Magician Series

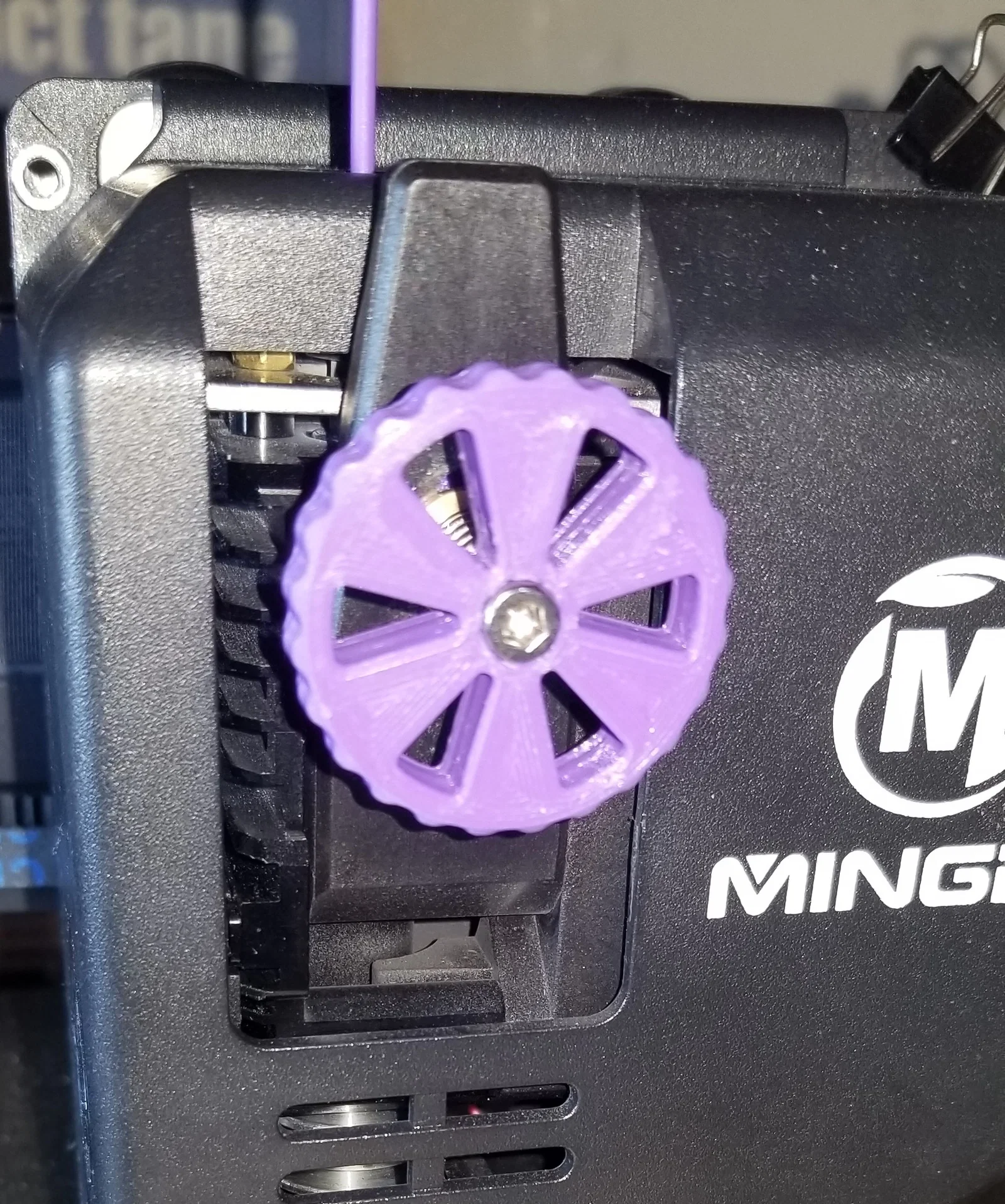

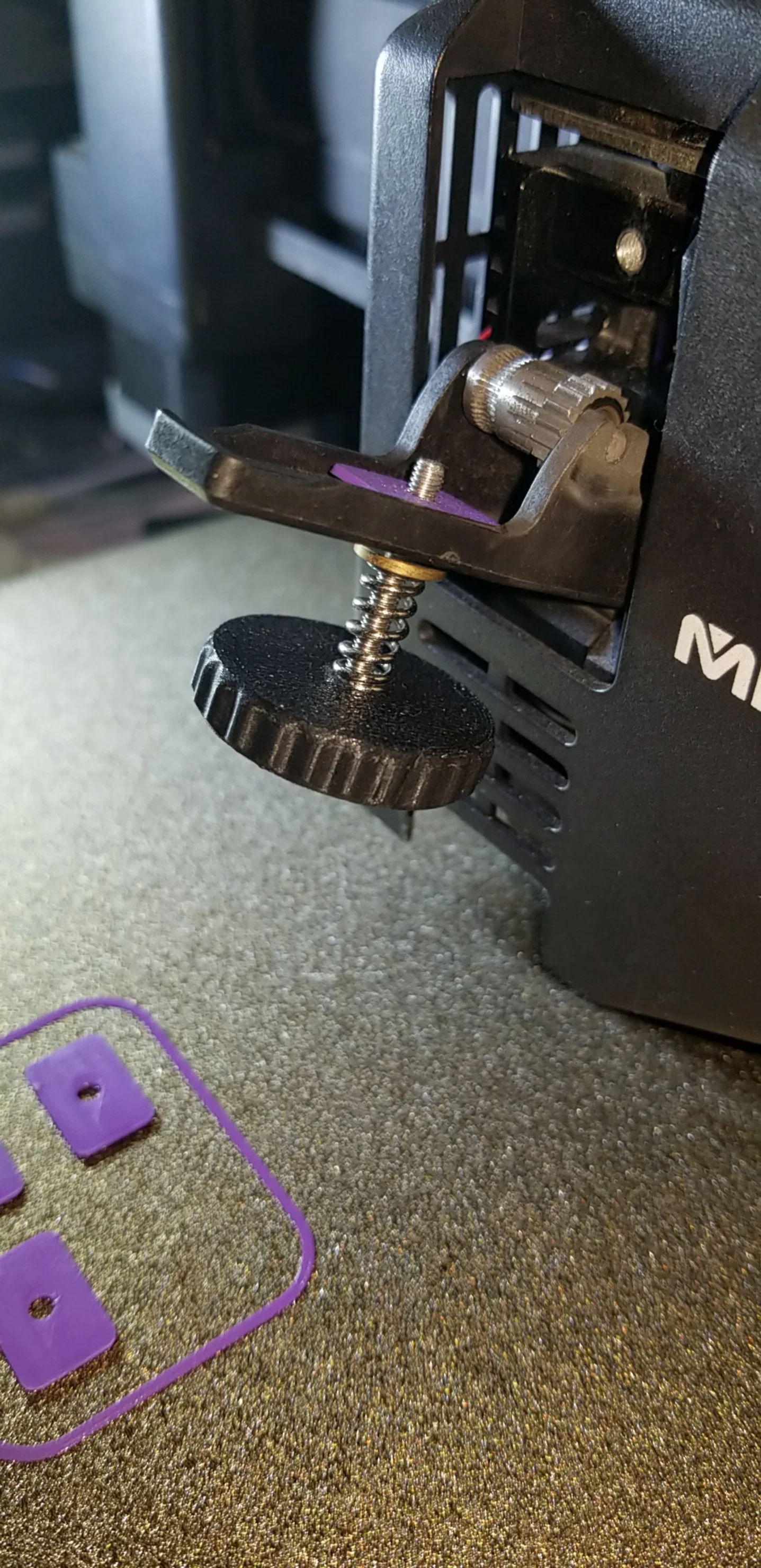

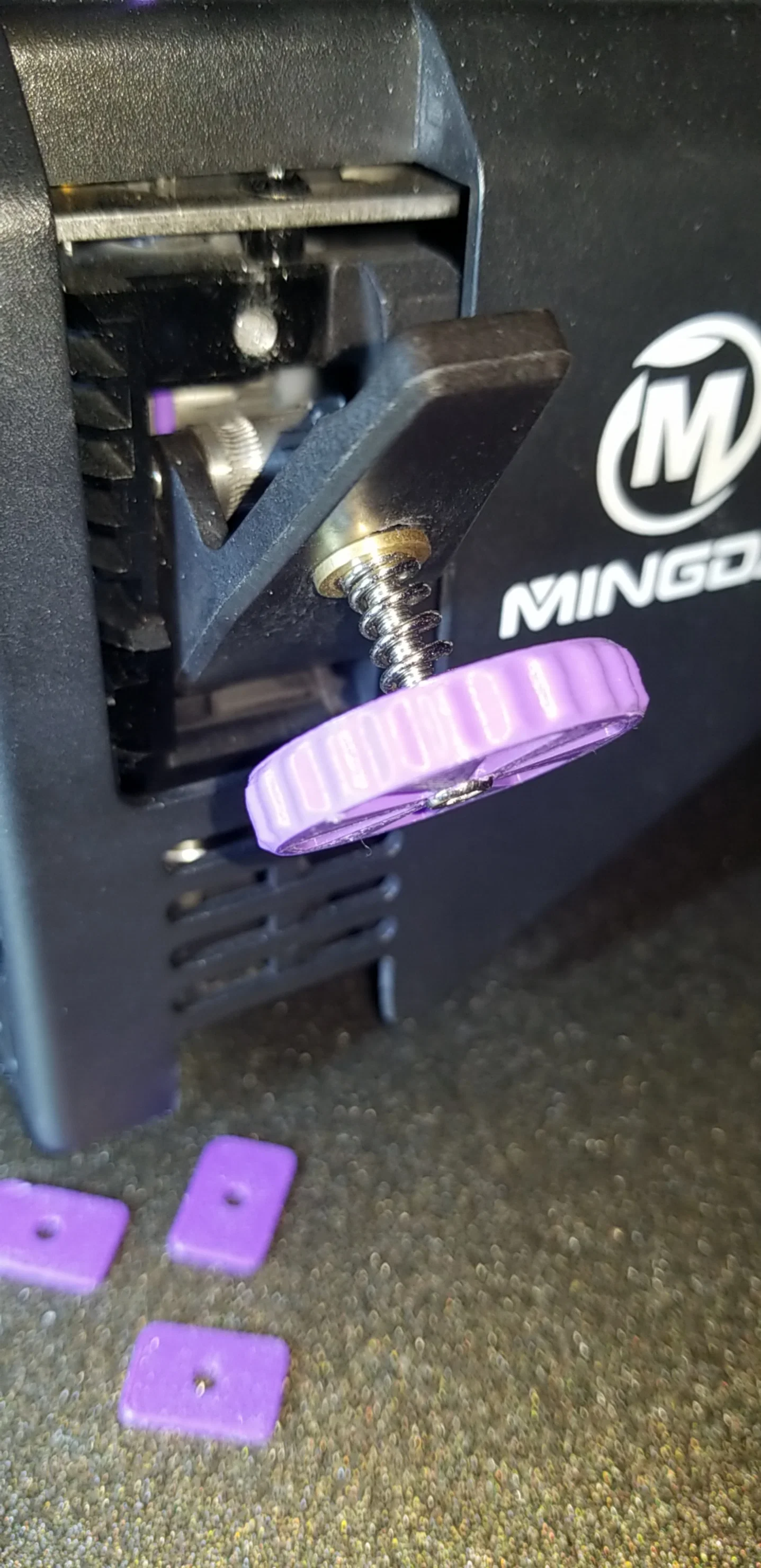

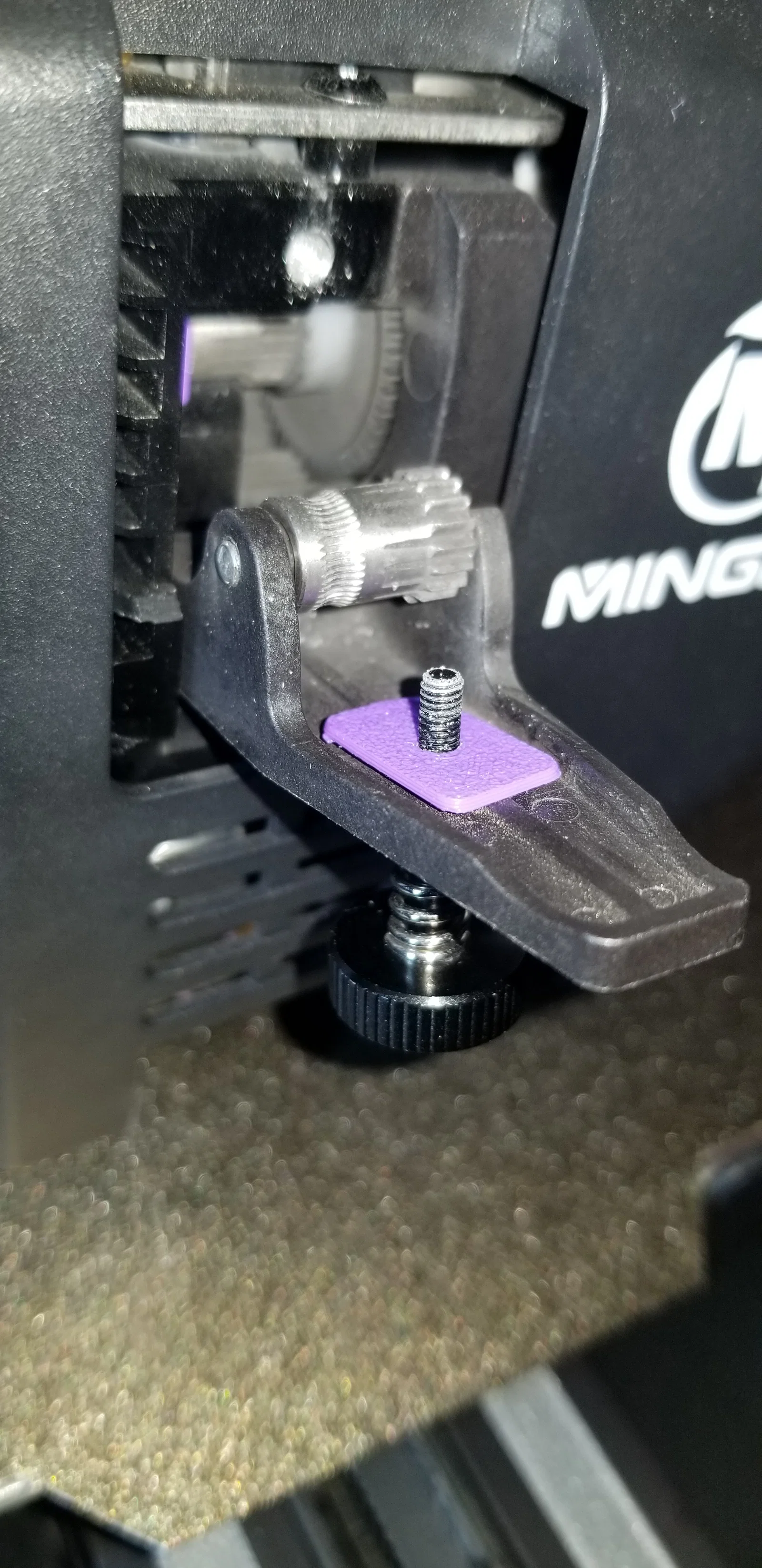

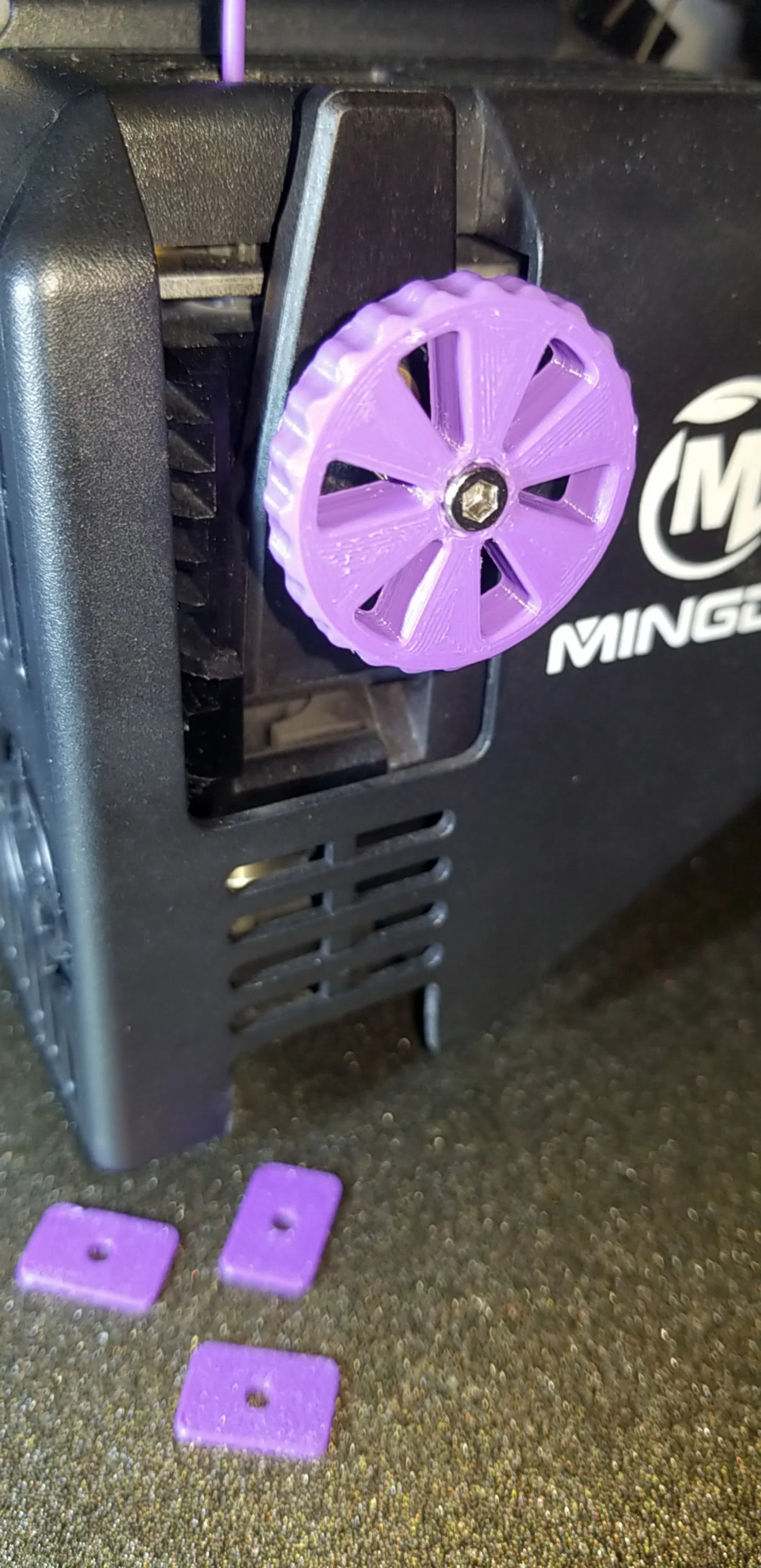

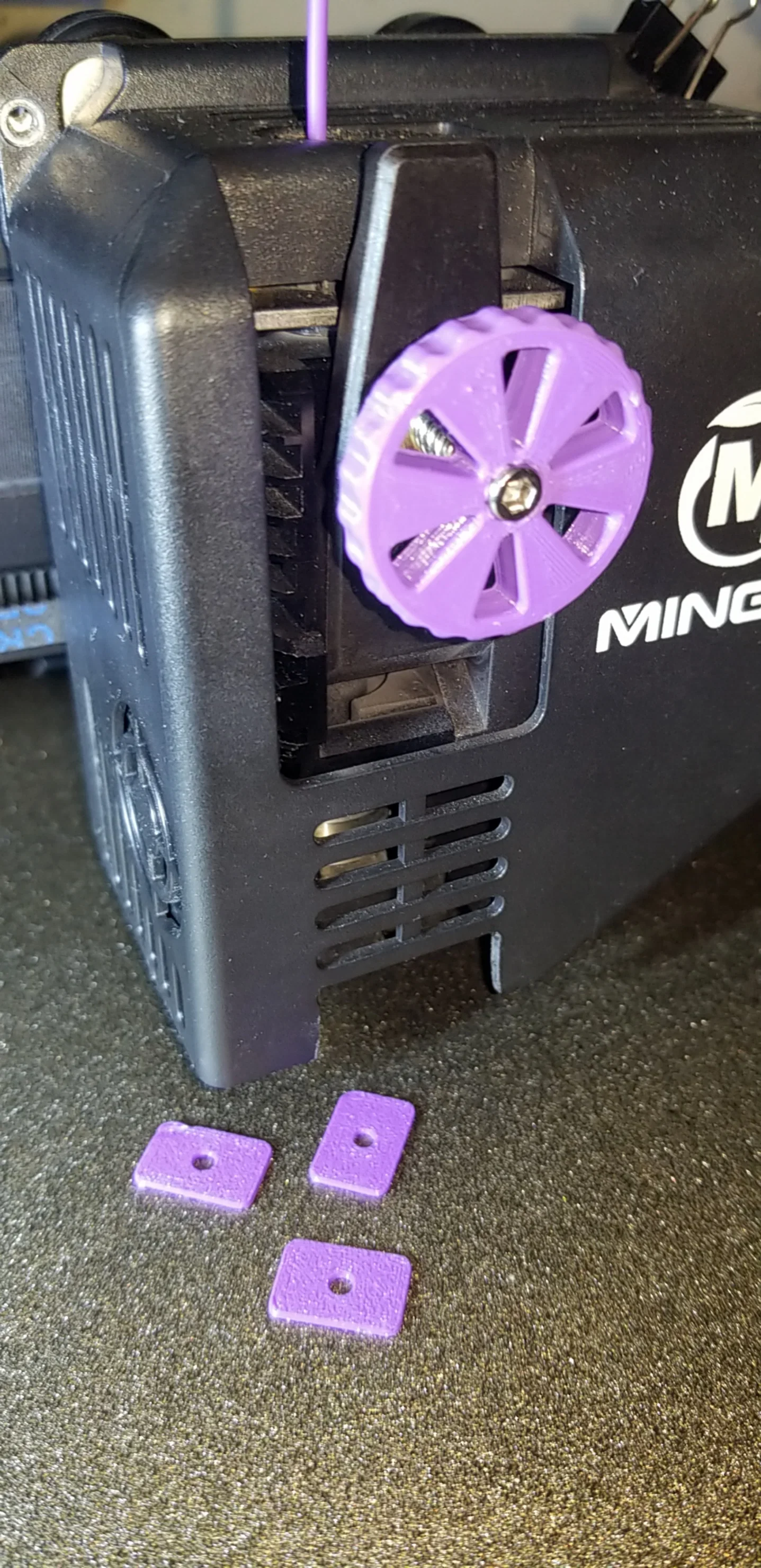

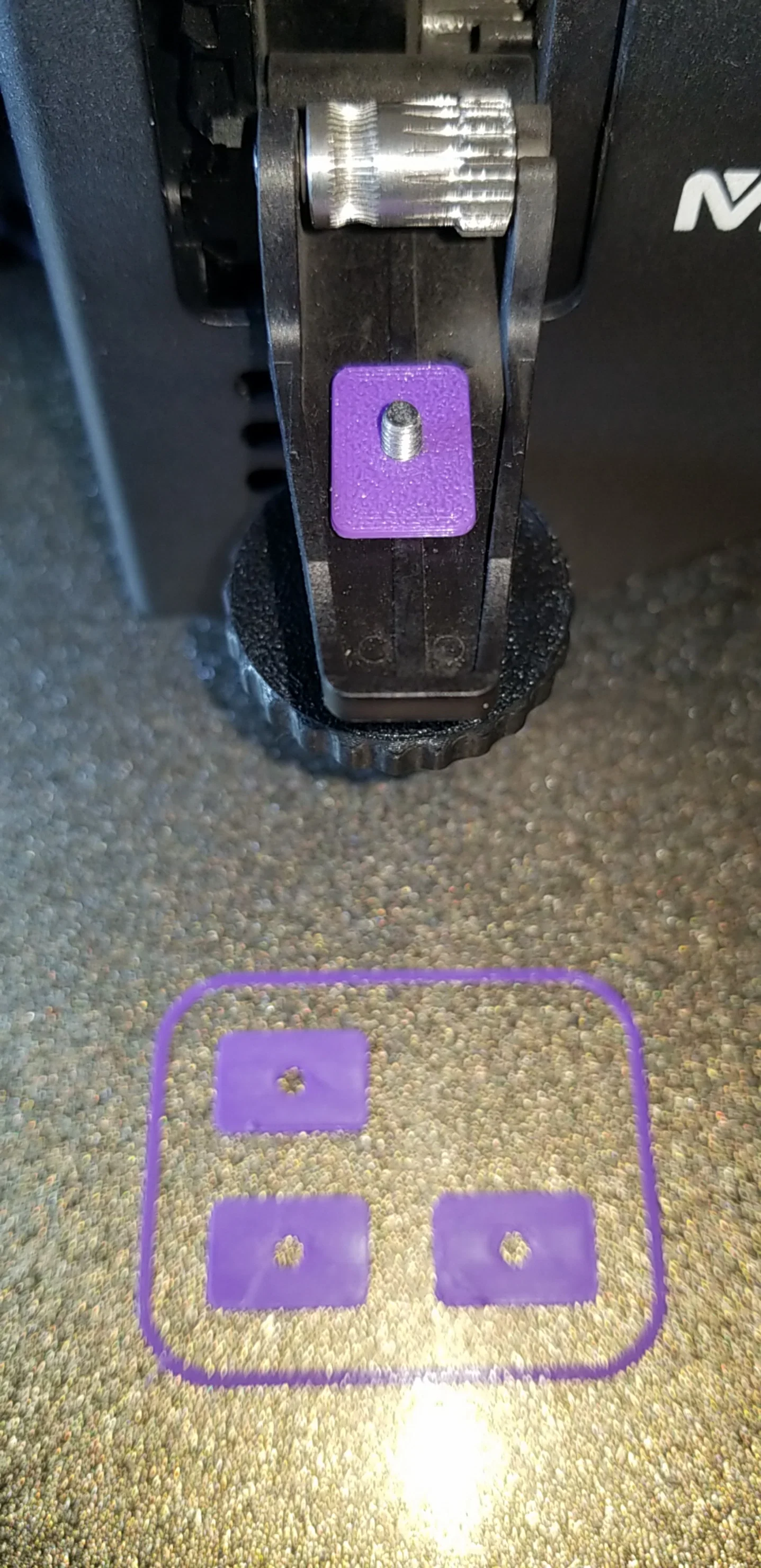

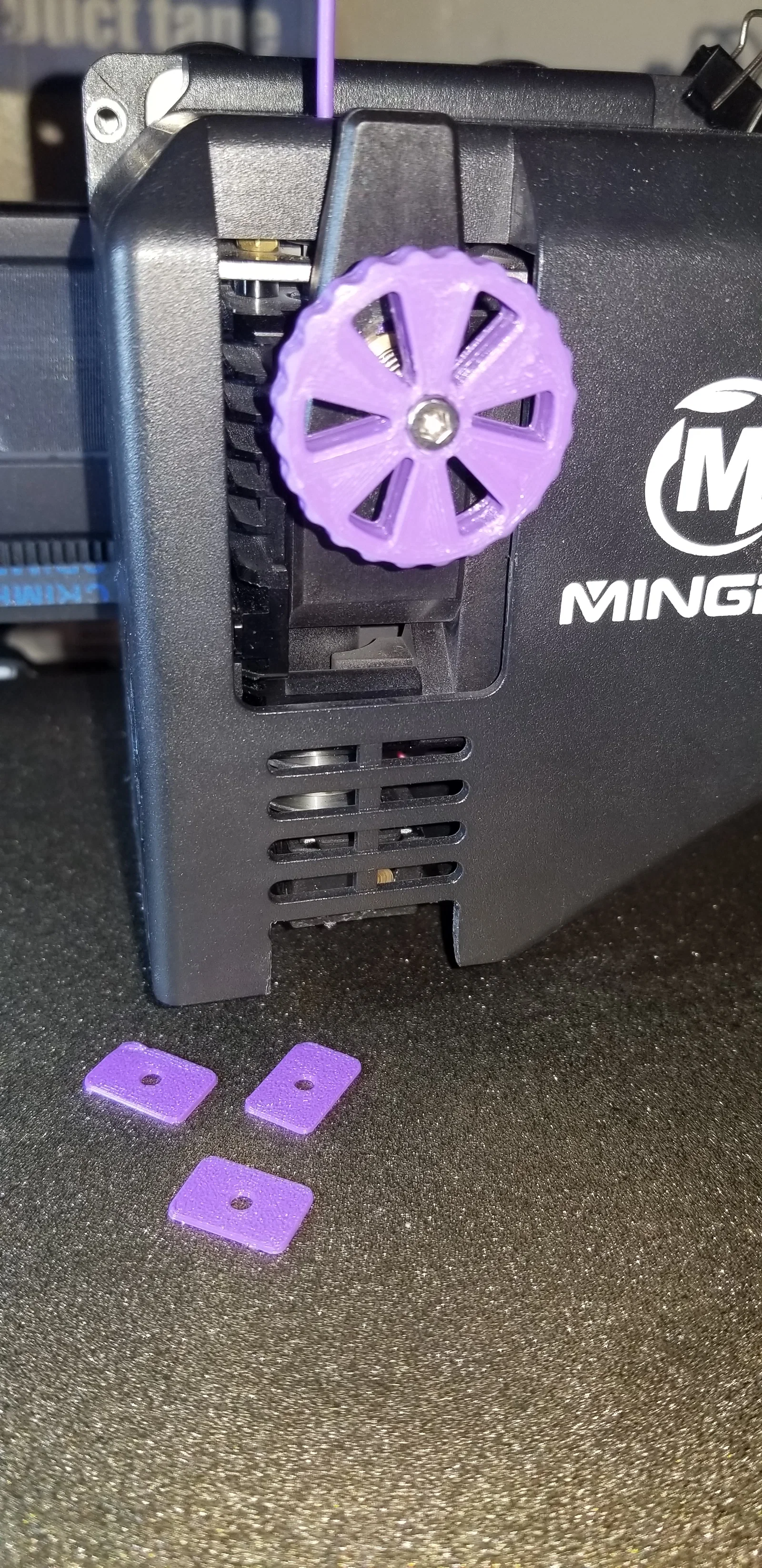

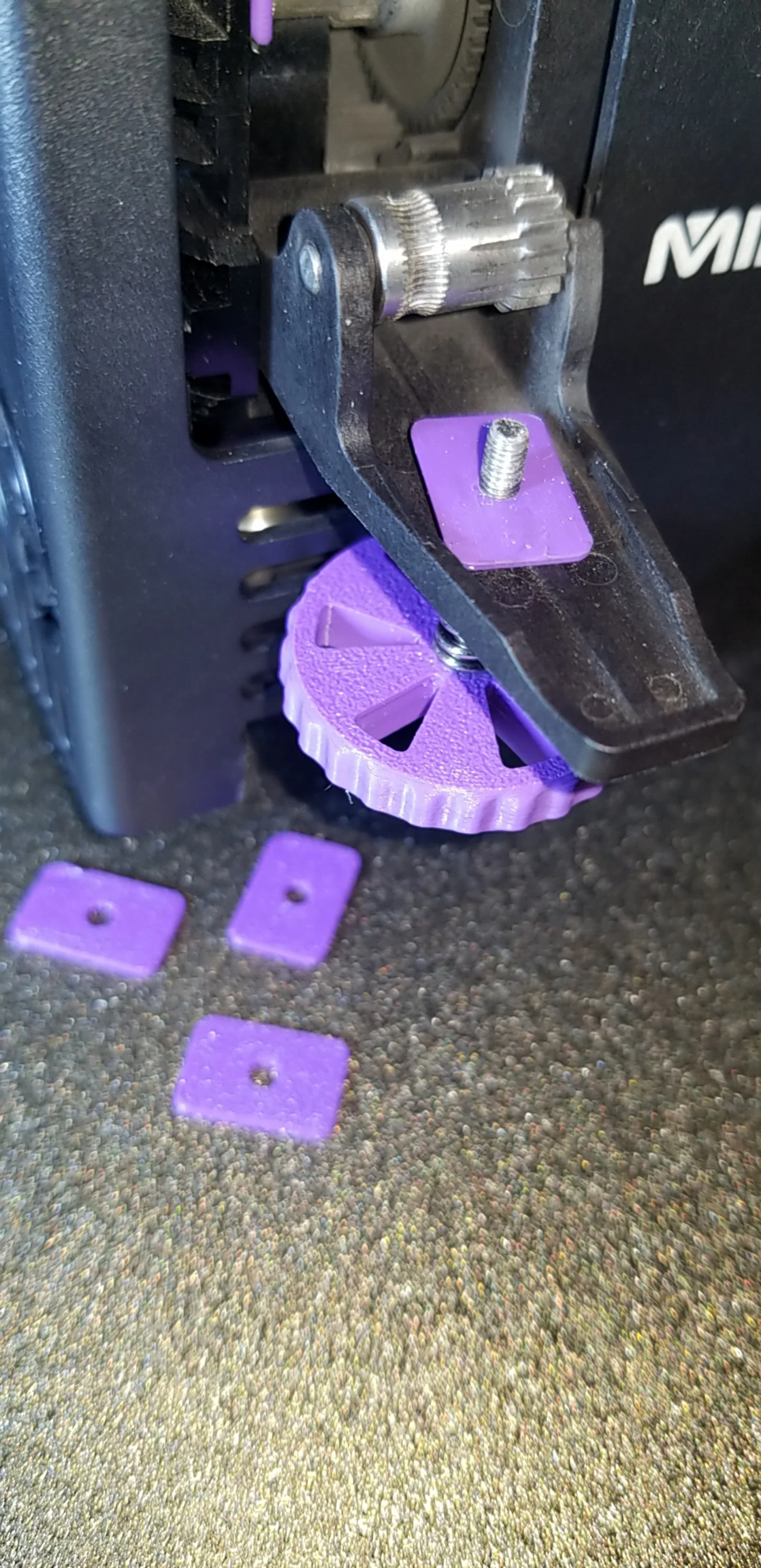

Mingda Magician Series - Extruder Tensioning Screw … Bản zin thì đúng kiểu “vừa ghét vừa ghét”. Vít quá ngắn, đường kính đầu vít quá nhỏ — làm lúc lắp khi đã nạp filament sẵn gần như không thể vặn vào (ít nhất là với mình). Mình thêm một retainer washer để giữ (captivate) cụm knob assy (đỡ phiền hẳn!). Hết “vừa ghét vừa ghét”. https://imgur.com/a/cG6NK2c

Nếu cần thì đây là bản !!

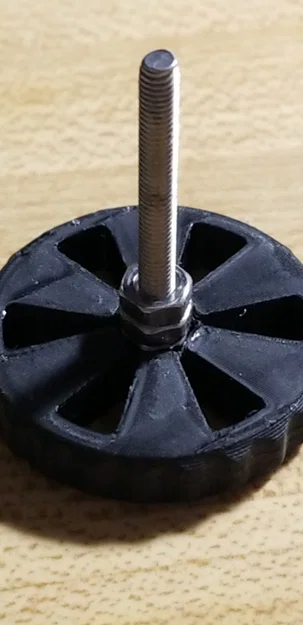

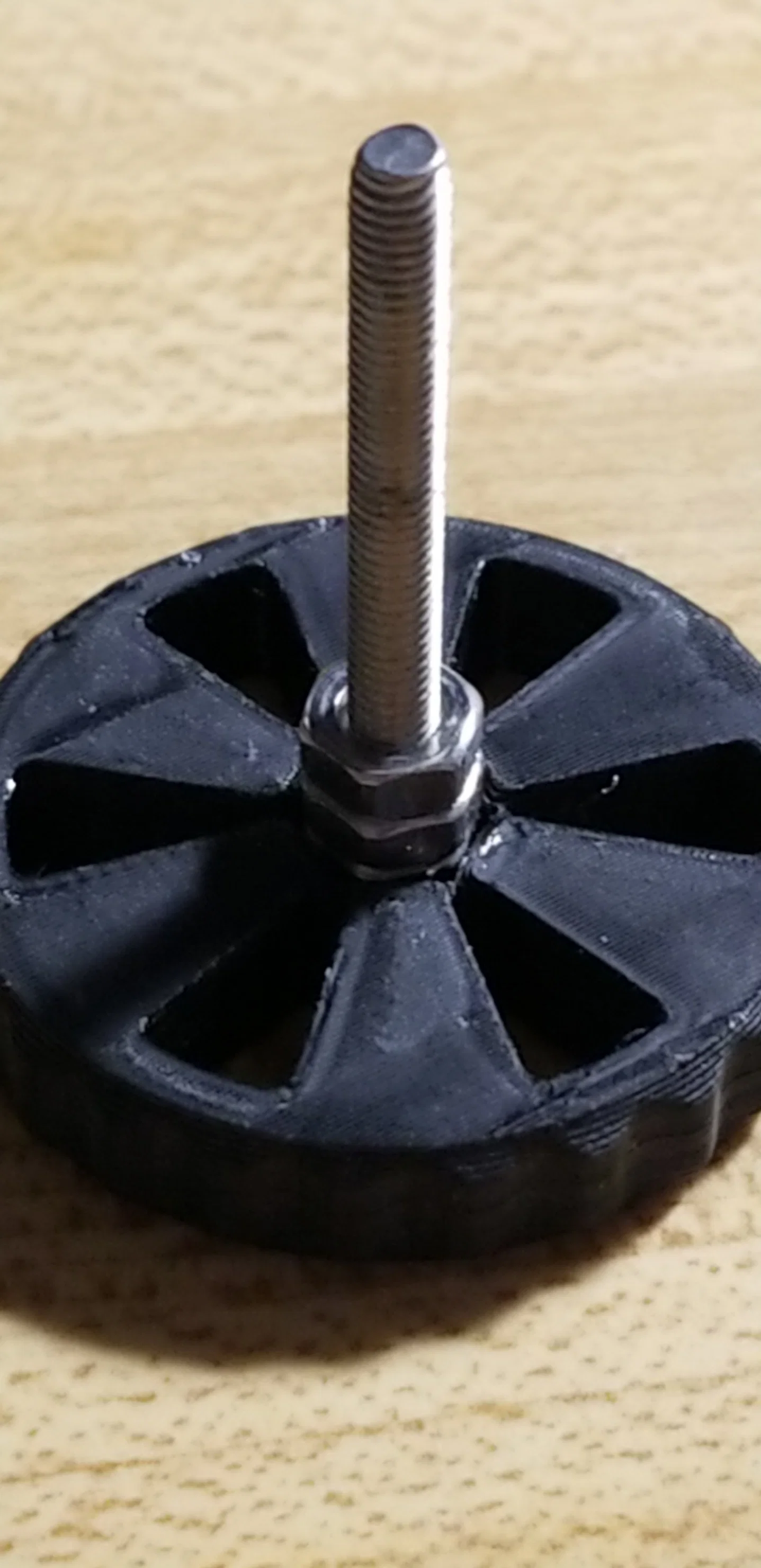

V4 - In part này và vặn một con m3 x 30mm socket head cap screw vào một con m3 hex nut đặt âm (recessed) bên trong, thêm 2 con m3 hex nut nữa, rồi tái sử dụng lò xo và washer zin.

V3 - In part này và vặn một con m3 x 25mm socket head cap screw, rồi tái sử dụng lò xo và washer zin.

Video Retainer Washer - https://imgur.com/X9kIrXN

-------------------------------------------------------------------------------------------------------------

Revision History -

Cập nhật 10/27/22

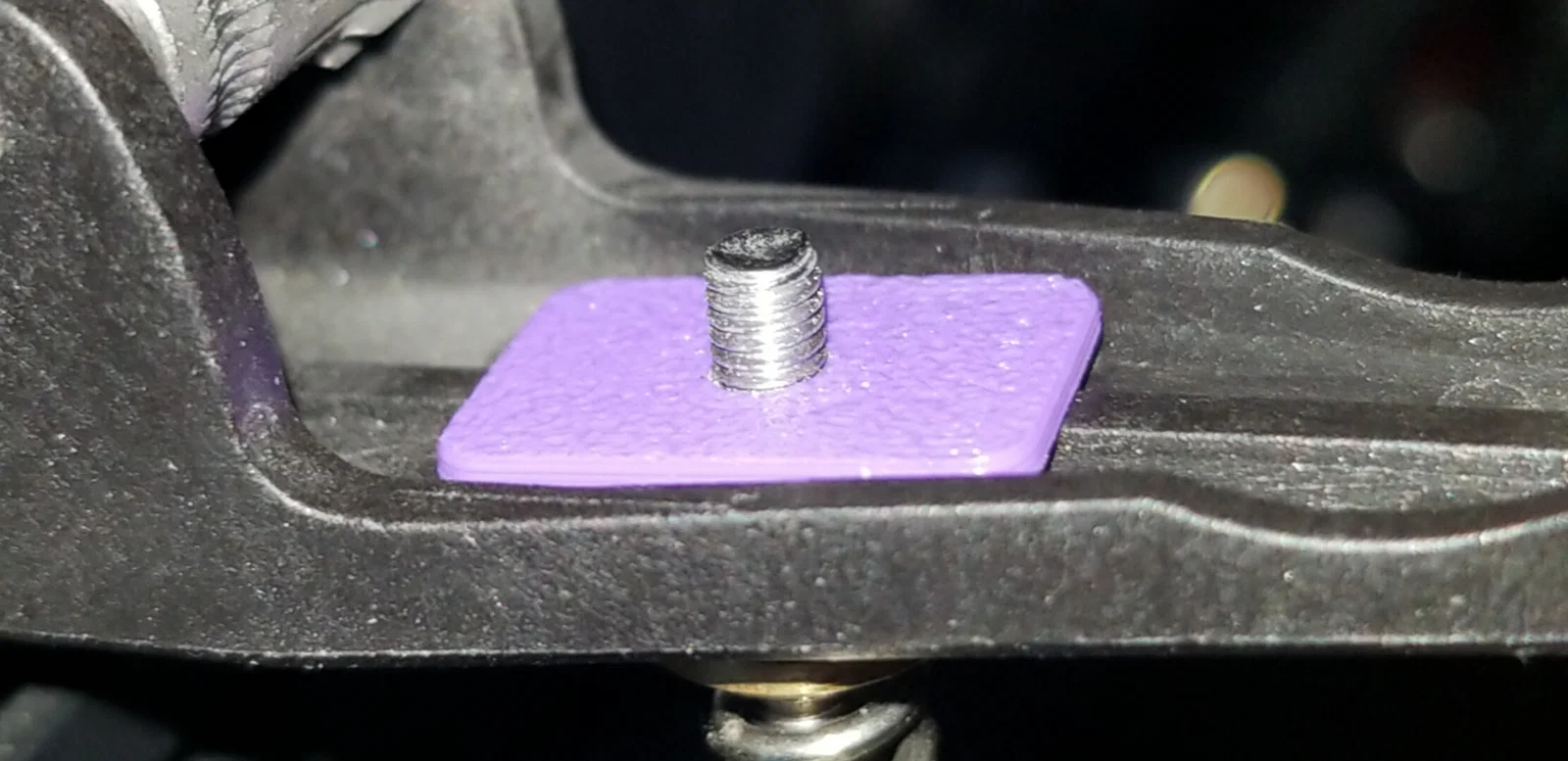

• Retaining Washer V2 - chỉnh lại cho to hơn và mỏng hơn. Với mình thấy chạy ổn hơn.

Cập nhật 10/26/22

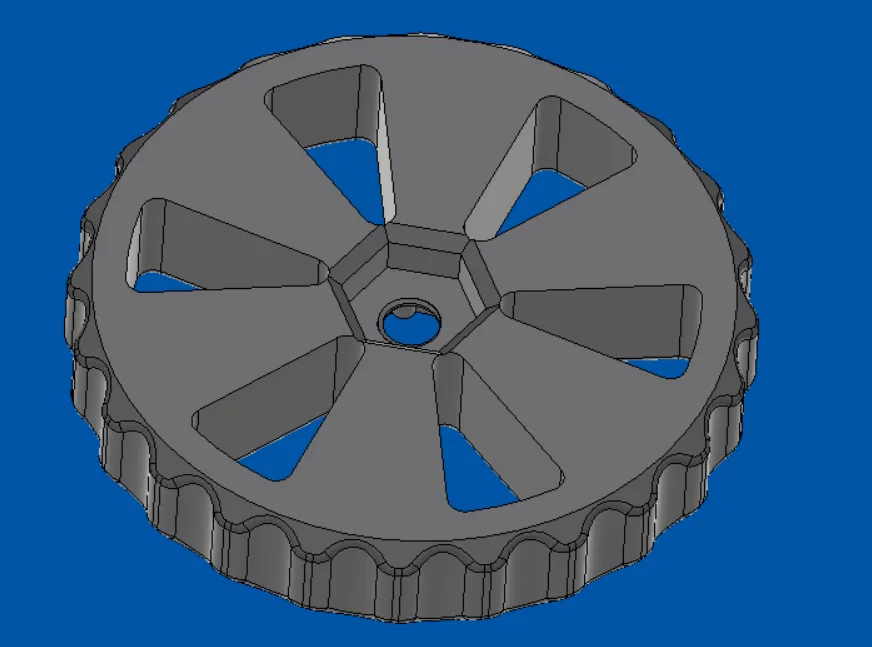

• Knob V4 - thiết kế lại để nhận m3 nut đặt âm ở mặt sau, tránh cho vít bị quay trơn trong knob. Dùng vít dài 30mm, nên cần thêm 2 m3 nut để có chiều dài ren phù hợp.

Cập nhật 7/7/22

• Knob V3 - kiểu thiết kế giống Y belt tension knob, mỏng hơn 0.5 mm (khác biệt ở phía đầu vít)

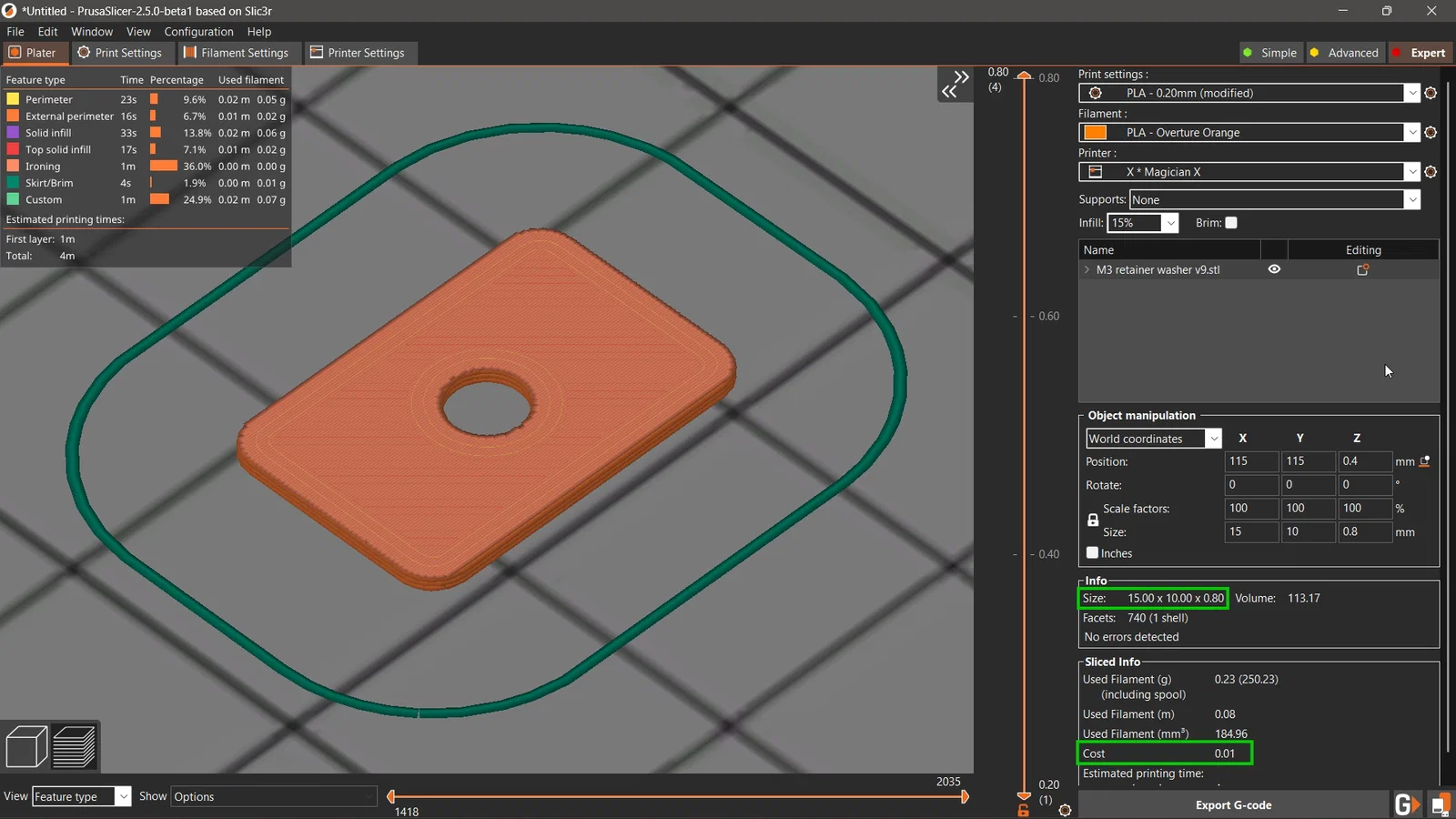

• Retaining Washer V1 - Mới

Cập nhật 5/31/22

• Knob V2 - đường kính lớn hơn, ôm vít khít hơn.
