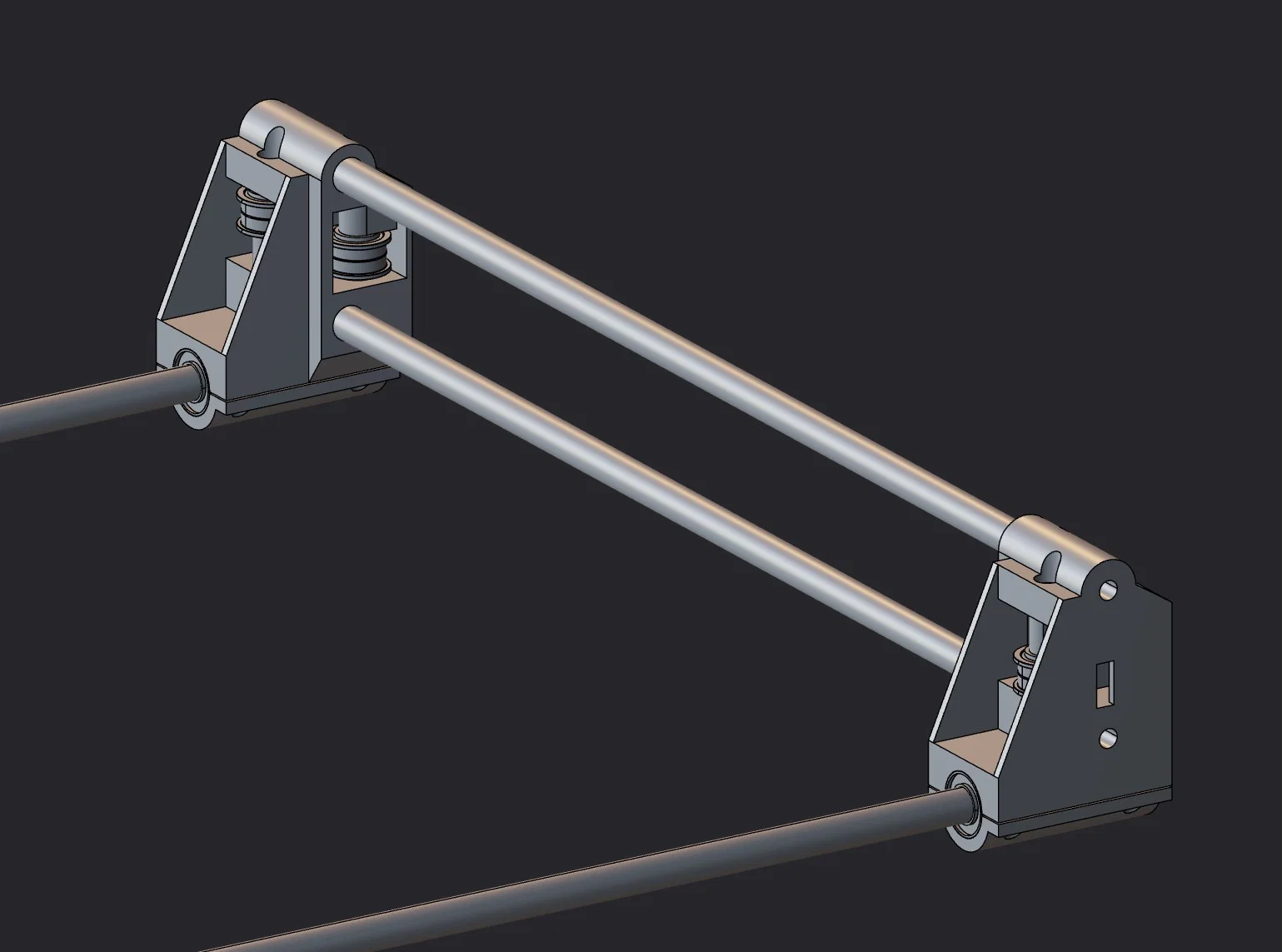

The 100 Rigid Gantry (Gantry cứng hơn cho The 100 bản khổ lớn)

Mục tiêu của bản này là cải thiện chất lượng in khi chạy gia tốc cao trên các máy in dựa trên The 100 có thể tích in lớn. Dù theo slicer thì các chi tiết in ra hiện nhẹ hơn khoảng ~0.7g so với gantry v1.1, và ốc M5 đã được thay bằng ốc M3 nhẹ hơn, nhưng mục tiêu không phải để tăng gia tốc tối đa, mà là để nâng chất lượng in ở mức gia tốc cao.

Để lắp các idler, trước tiên bạn cần press-fit (ép chặt) các spacer vào trong bearing để bù chênh lệch kích thước giữa ốc M5 và M3. Có thể sẽ gặp vấn đề dung sai do mỗi vật liệu có tỉ lệ co ngót khác nhau, nhưng bạn có thể scale trong slicer hoặc tự thiết kế lại spacer thay thế khá dễ.

Mình khuyến nghị dùng washer in thay vì washer kim loại vì washer in có lỗ trong (ID) cỡ M3 và đường kính ngoài (OD) như washer M5, và độ dày thường sẽ chính xác hơn washer kim loại.

Hardware

• 2x ốc M3 dài 30mm
• 2x ốc M3 dài 25mm
• 2x LM8LUU bearings (mình dùng https://www.amazon.com/gp/product/B083XQTH41 )
• 8x M3 heat inserts (mình dùng https://www.amazon.com/dp/B09MCWTBCC )
• Các idler bearings từ gantry gốc
• Ốc M3 từ gantry gốc để bắt các ngàm kẹp bearing.

Print Settings

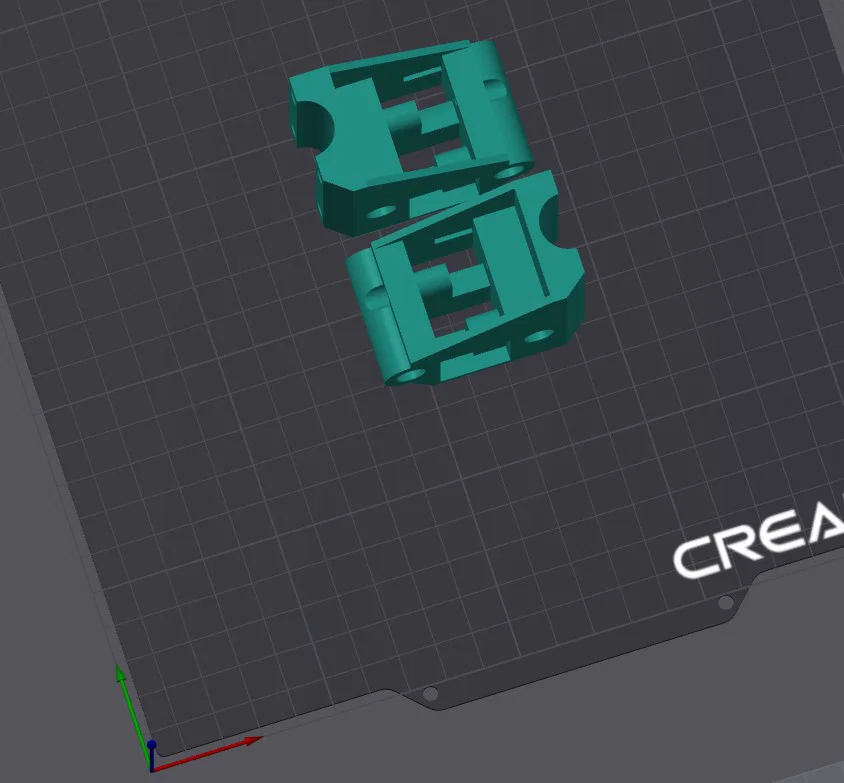

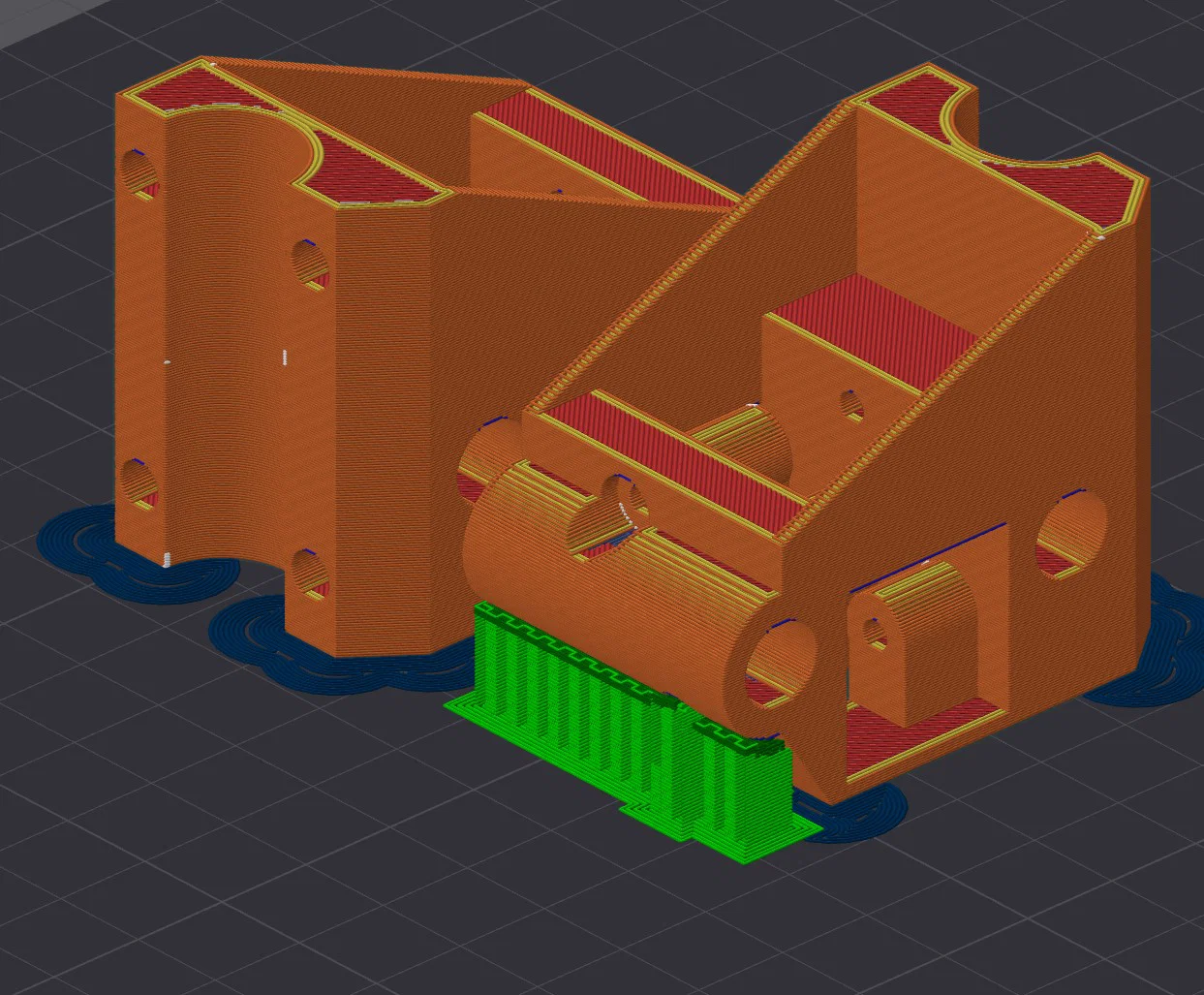

Mình khuyên bạn tham khảo file project .3mf của Orca Slicer. Điều quan trọng là phải in hai bên gantry theo đúng orientation đã cho (cũng có hình minh hoạ để tham khảo) để triệt tiêu hiện tượng bị skew trong bản in.

• Layer height 0.25
• Line width 0.5
• 3 walls
• Độ dày top và bottom 1.5 mm
• Infill cubic 25%
• Bật supports

Changelog

• v2.1 Gates
  • Cập nhật khoảng cách cho idler pulleys Gates chính hãng. Lưu ý toolhead carriage đang dùng có thể cần cập nhật vị trí dây belt. Có kèm một file toolhead .stp mẫu với vị trí belt đúng.
• v2.0
  • Sửa lỗi thiếu khoảng hở gây mất 10mm hành trình trục X khi dùng với toolhead v1.1.
  • Giảm trọng lượng các ngàm kẹp bearing.
