Mount EBB36 cho VZ Hextrudort LOW CNC & kẹp cáp PG7 cho VZ Toolhead
Mount gọn và tiết kiệm không gian để gắn EBB36 trên VZ Hextrudort LOW CNC, nâng board lên khoảng 4mm để tránh quá sát top plate và tăng chỗ cho connector/dây heater. Kèm cable holder PG7 offset (chưa thử).
Mô tả
Sau khi thử một cái mount khác ở đây, mình thấy EBB36 bị đặt thấp quá, nhìn không an tâm. Thậm chí có nguy cơ gây cháy vì các cổng heater nằm quá sát với tấm top plate của VZ CNC Toolhead.

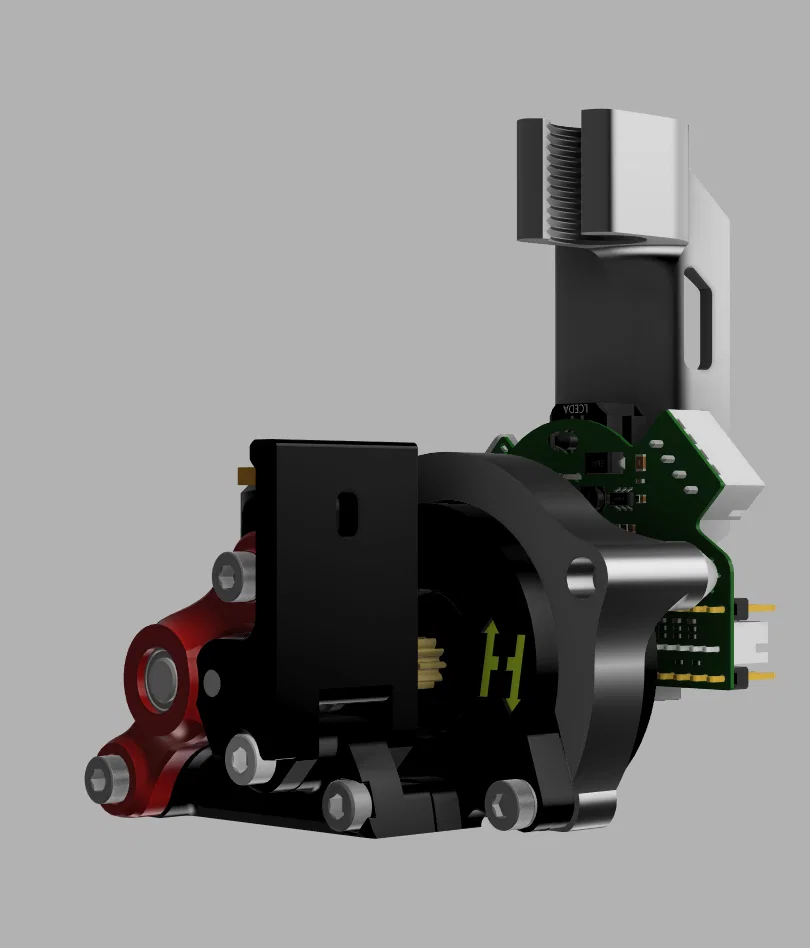

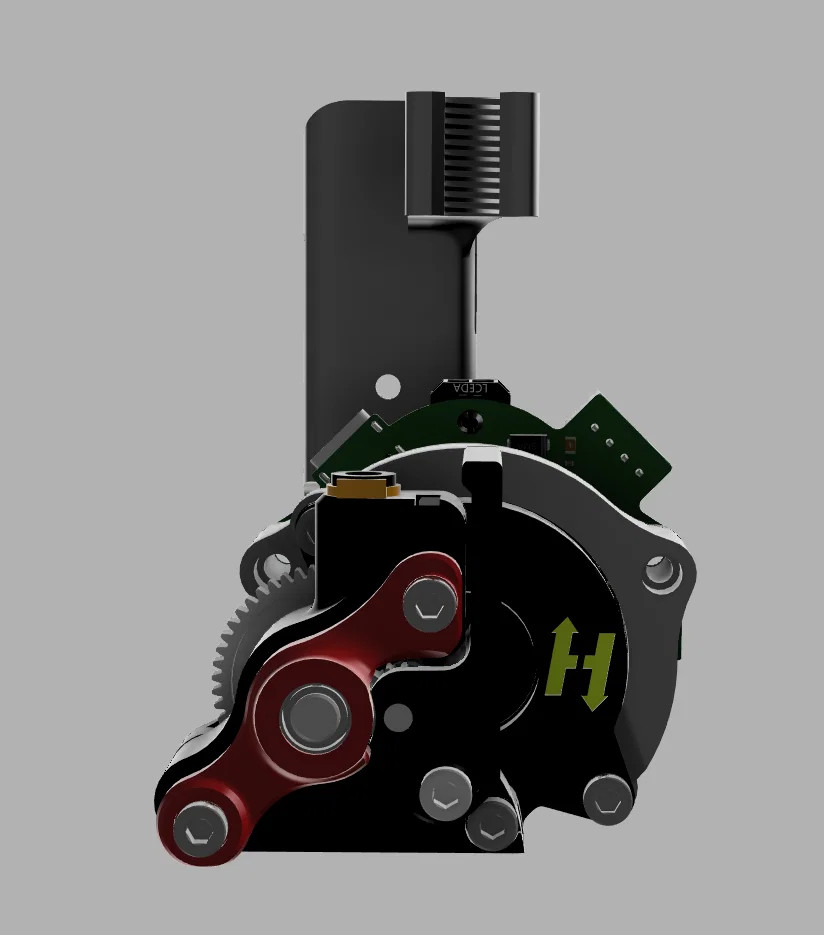

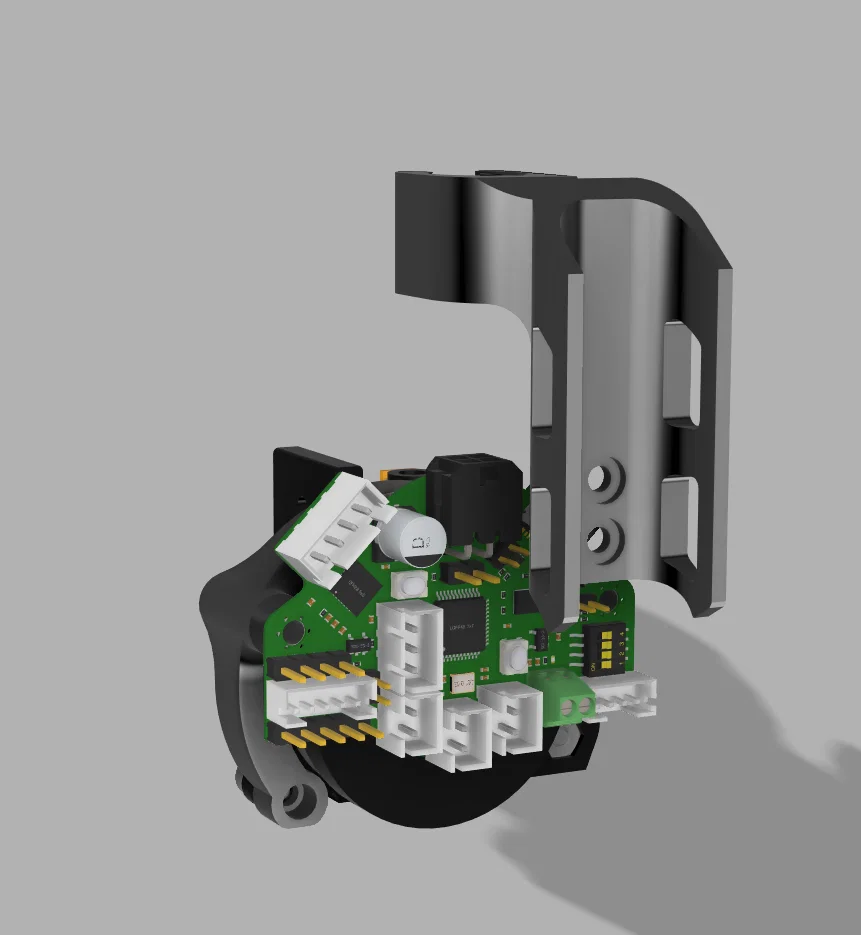

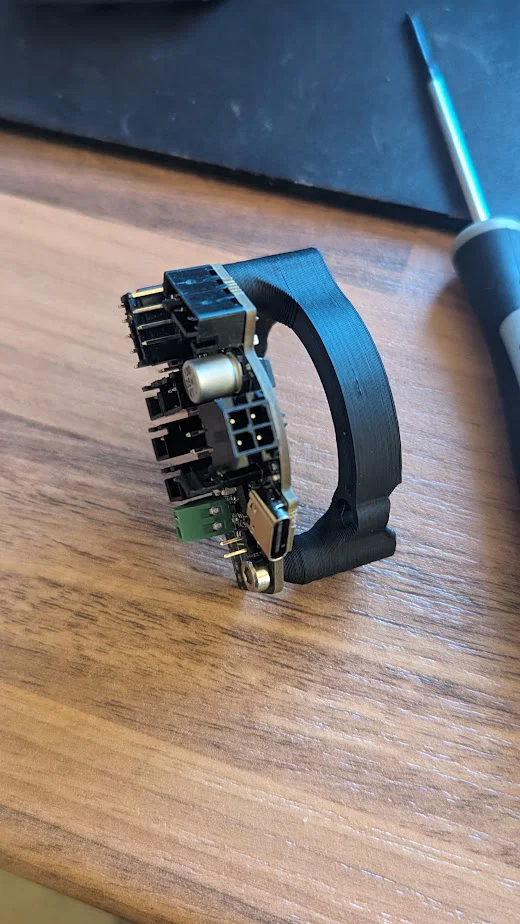

Bản can-board nhô lên khoảng 4mm so với cái mount, và cái mount này đặt ngay trên motor của moons. (xem hình) Nhưng nhờ vậy sẽ có thêm không gian cho các connector và dây heater.

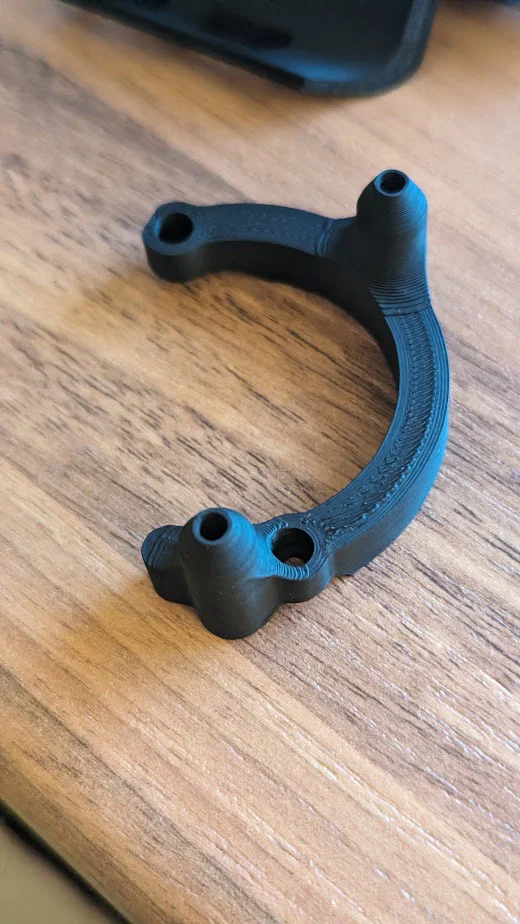

Các trụ (posts) nơi can-board tựa lên có vát mép (chamfer) khá cao; nếu bạn dùng phiên bản can-board có chip MAX31865 thì sẽ có vài linh kiện SMD rất nhỏ nằm gần lỗ bắt vít. Việc này chắc không ảnh hưởng nhiều tới độ cứng.
Cả hai model đều có supports được thiết kế sẵn, bạn có thể tách model ra để bỏ supports nếu muốn thử dùng supports của slicer. Mình thích supports thiết kế sẵn hơn vì có thể chỉnh custom object slicer settings.

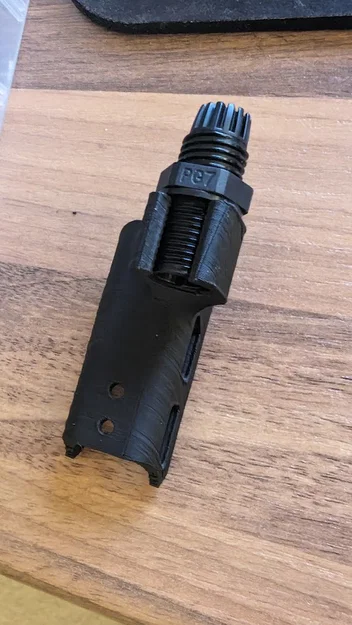

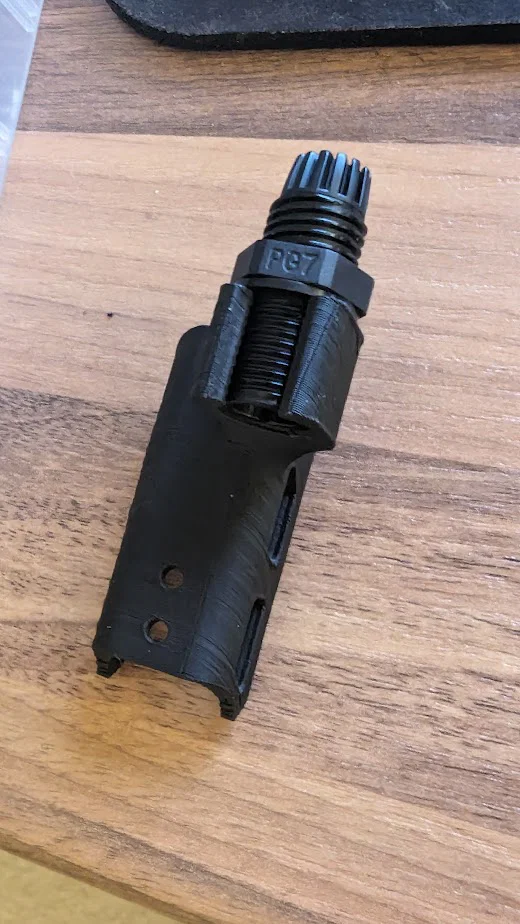

Có kèm một cái cable holder với mount cho PG7 Cable gland bị offset, canh đúng vị trí với cổng CAN connector trên EBB36. - CHƯA THỬ QUA
