Sovol SV06/SV06 Plus mount ADXL345 cho PIS (RPI2040) Portable Input Shaper

Chào bạn, mình làm mấy cái bracket để test Sovol SV06 Plus với Portable Input Shaper từ FYSETC. Bản này dùng hơi tiện hơn chút — chỉ cần USB-C và flash firmware vào là chạy.
Trước đó không thấy có bracket sẵn cho SV06 nên mình tự làm luôn.

Tất cả lỗ đều đo theo kiểu dùng vít tự taro (self tapping), không cần heated thread inserts.

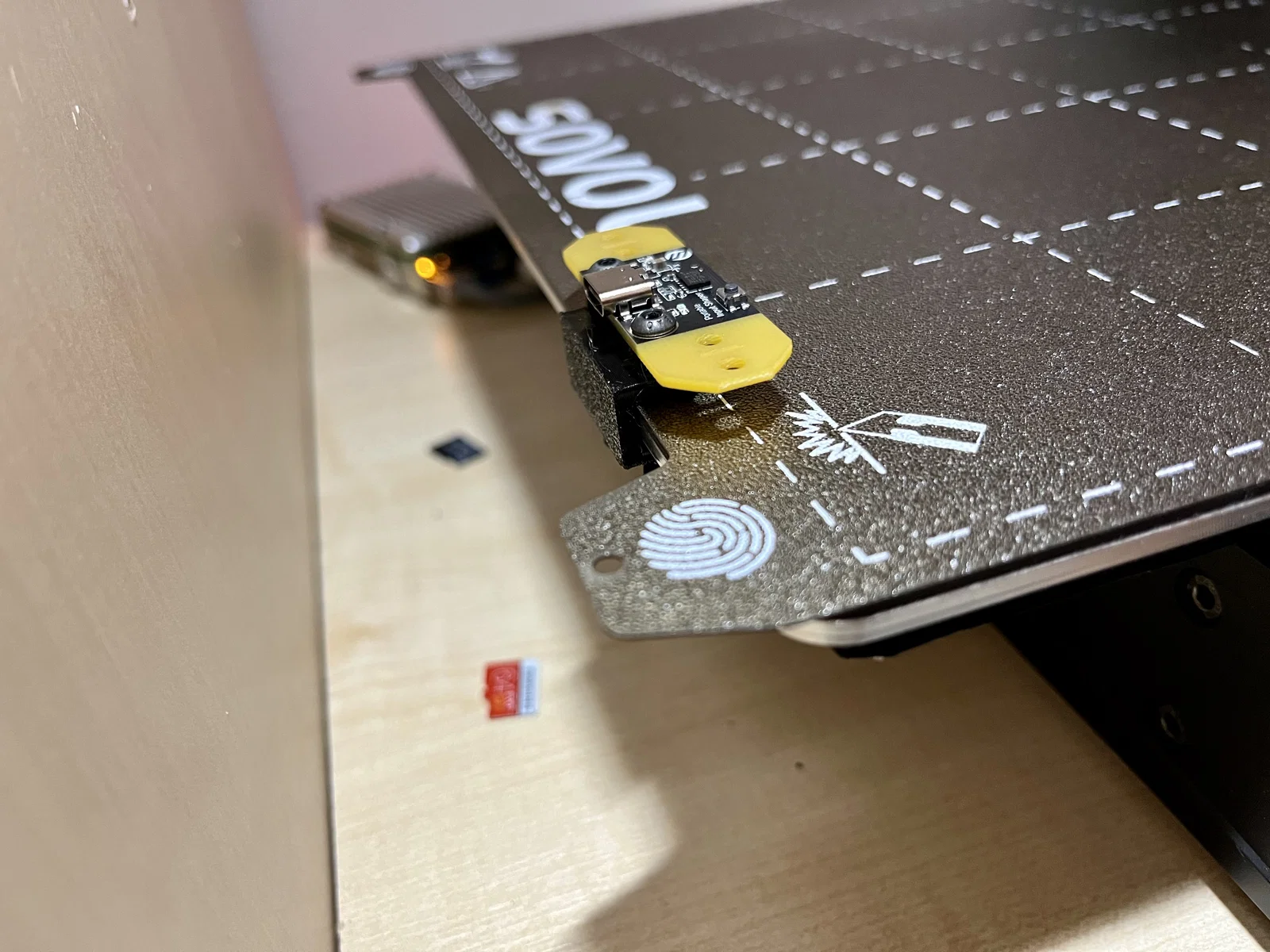

Hotbed mount – bạn cần gắn PIS lên bracket trước, rồi bắt vít từ phía dưới bed lên. Dùng vít dài 8mm thì đủ khoảng hở để bed di chuyển tới lui thoải mái.

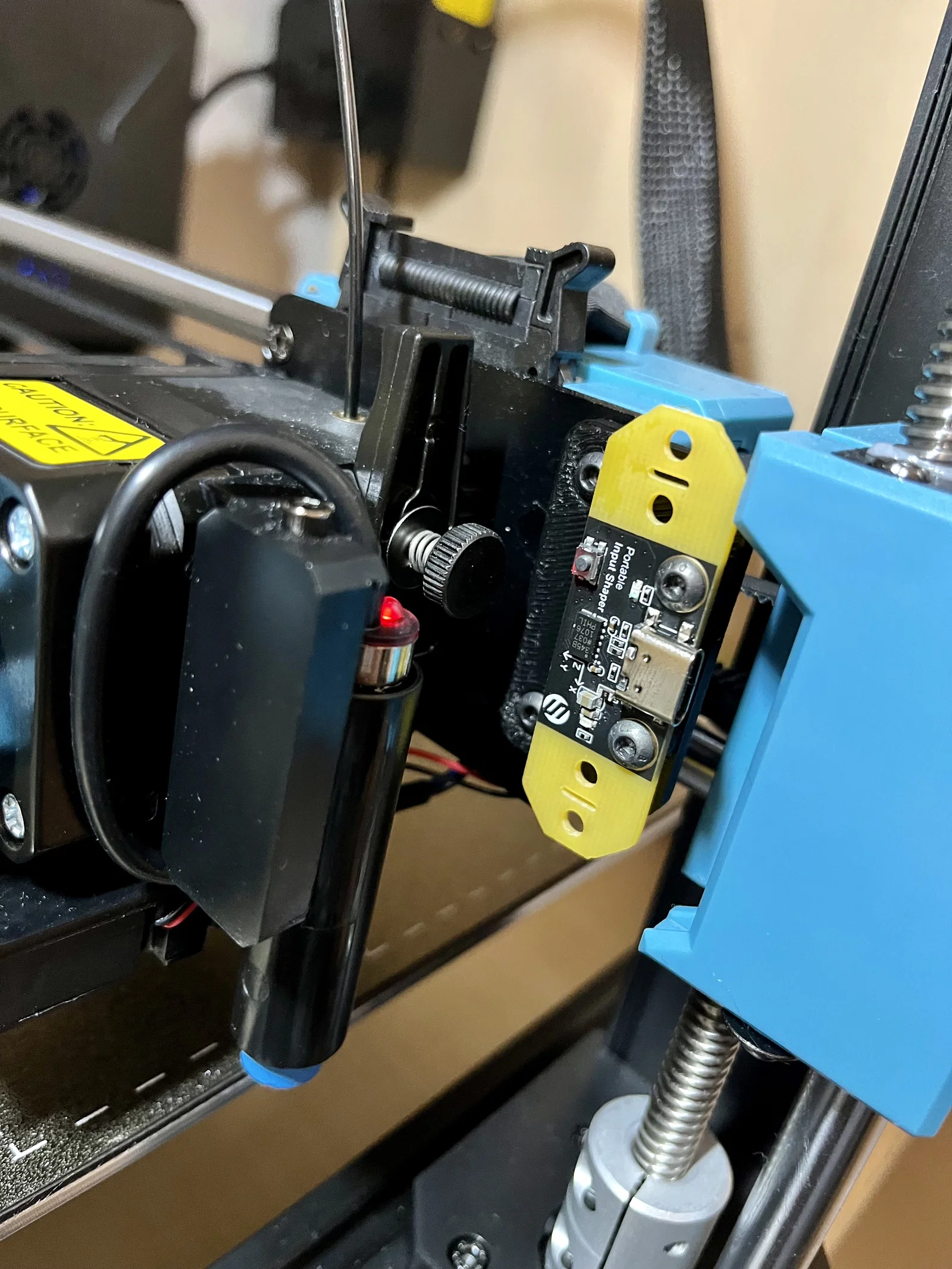

Extruder mount – bạn KHÔNG THỂ in khi gắn bracket này, nó chỉ để đo đạc thôi, vì lúc gắn vào nó sẽ chiếm khoảng 2cm hành trình trục X, nên đừng cho extruder chạy quá 280mm khi đang gắn bracket! Bạn phải tháo 2 con vít zin bên phải, tạm thay bằng 2x vít M3 dài 8mm để bắt cả bộ bracket vào cụm extruder mount; test xong thì gắn lại như cũ. Không dùng vít dài hơn 9mm (chiều dài ren) ở đó vì lỗ không xuyên, vít dài sẽ không kẹp bracket chắc được.

Bạn cần gì:

• dĩ nhiên là Portable Input Shaper, loại tương tự (có 2 phiên bản thân rộng và thân hẹp, nhưng khoảng cách lỗ như nhau), dùng chip RPI2040
• 4x vít M3 dài tối đa 8mm

Tất cả hướng dẫn setup, chạy đo, v.v. đều có trong Klipper docs.
Tài liệu cho bản adxl cụ thể này có trên GitHub:
https://github.com/FYSETC/FYSETC-PortableInputShaper

Chúc bạn vọc vui!
