Ngàm gắn accelerometer ADXL345 cho Sovol SV06/SV06 Plus (input shaper)

Tác giả fryc88

Lượt tải
224
Lượt thích
43
Lượt coi
2.962

File 2 1,2 MB

  • sv06_adxl_extruder_mount_1777300268.stlSTL · 648,4 KB
  • sv06_standard_adxl_bed_mount_1777300269.stlSTL · 592,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Chào bạn, mình làm mấy cái bracket để test Sovol SV06 Plus của mình với chip ADXL345 chuẩn, chỉnh sửa từ bản PIS ADXL345 input shaper khác của mình, nên tạm thời hình ảnh bạn xem bên mẫu đó giúp mình.

Tất cả lỗ đều đo theo kiểu tự ren (self tapping), không cần heated thread inserts.

Hotbed mount - bạn cần gắn ADXL345 lên bracket trước, rồi bắt vít từ mặt dưới của bed. Dùng vít dài 8mm thì sẽ đủ khoảng hở để bed chạy tới lui thoải mái.
Extruder mount - bạn KHÔNG THỂ in khi gắn bracket này, cái này chỉ dùng để đo đạc thôi, vì lúc gắn vào nó sẽ “ăn” khoảng 2cm hành trình trục X của bạn, nên đừng cho extruder chạy quá 280mm khi đang lắp bracket! Bạn phải tháo 2 con vít zin bên phải, tạm thay bằng 2x vít M3 dài 8mm để bắt cả cụm bracket vào extruder mount, test xong thì lắp lại như cũ. Đừng dùng vít dài hơn 9mm (chiều dài ren) ở vị trí đó vì lỗ không thông, vít dài hơn sẽ không kẹp bracket chắc đúng cách.

Bạn cần chuẩn bị:

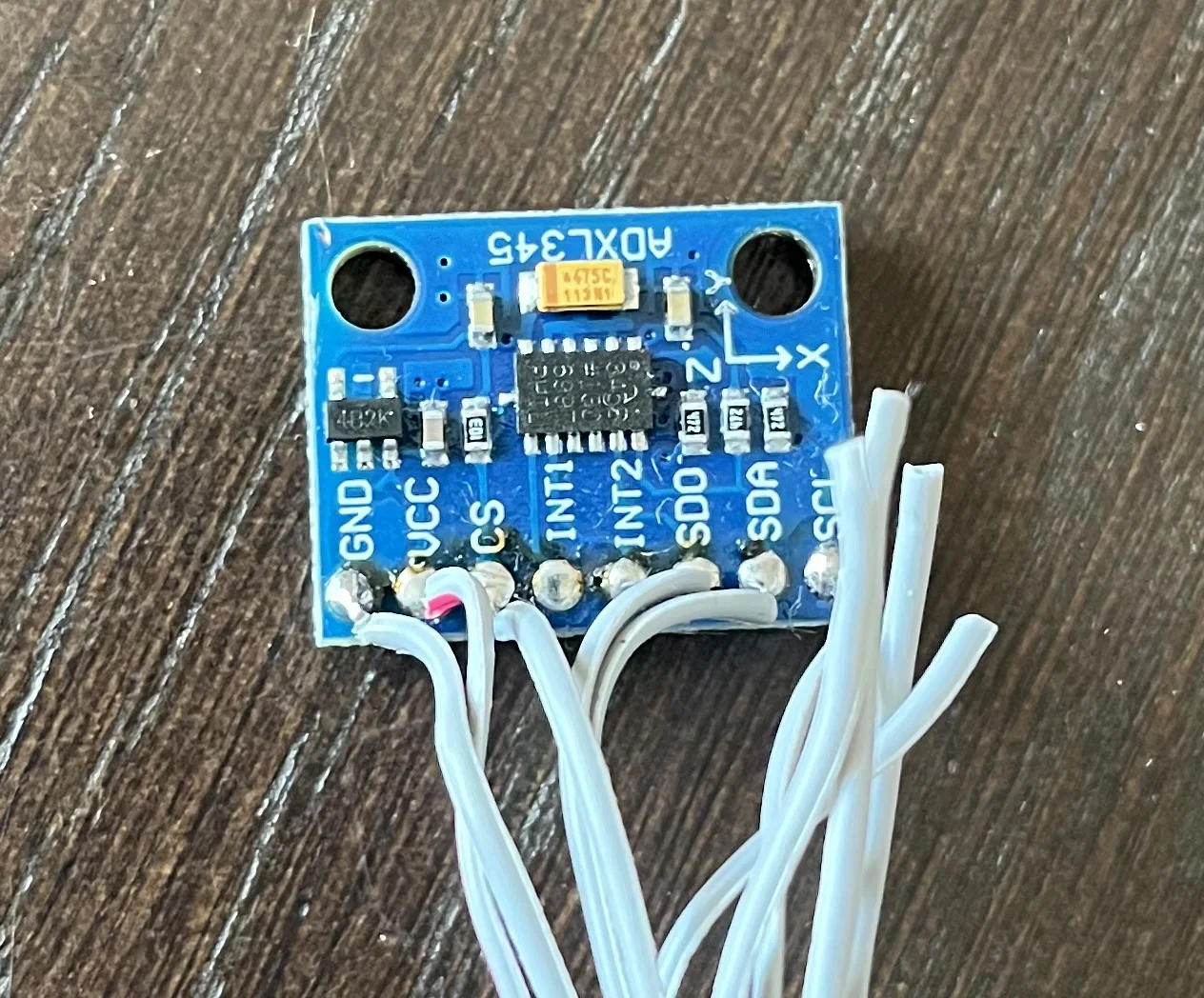

  • ADXL345 accelerometer loại chuẩn, có khoảng cách giữa 2 lỗ 15mm (tính tâm lỗ)
  • 4x vít M3 dài tối đa 8mm

Tất cả hướng dẫn cách setup, chạy, v.v. đều có trong Klipper docs.

Chúc bạn làm vui!
