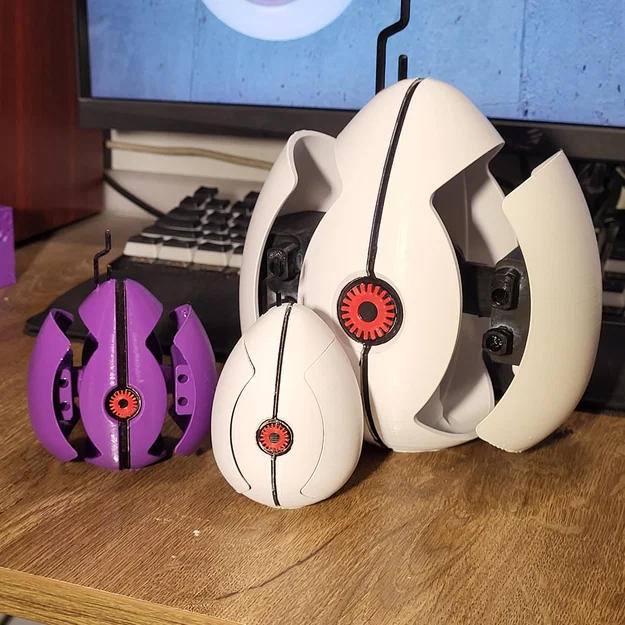

Portal Turret Articulated Egg (Turret Portal dạng trứng có khớp mở)

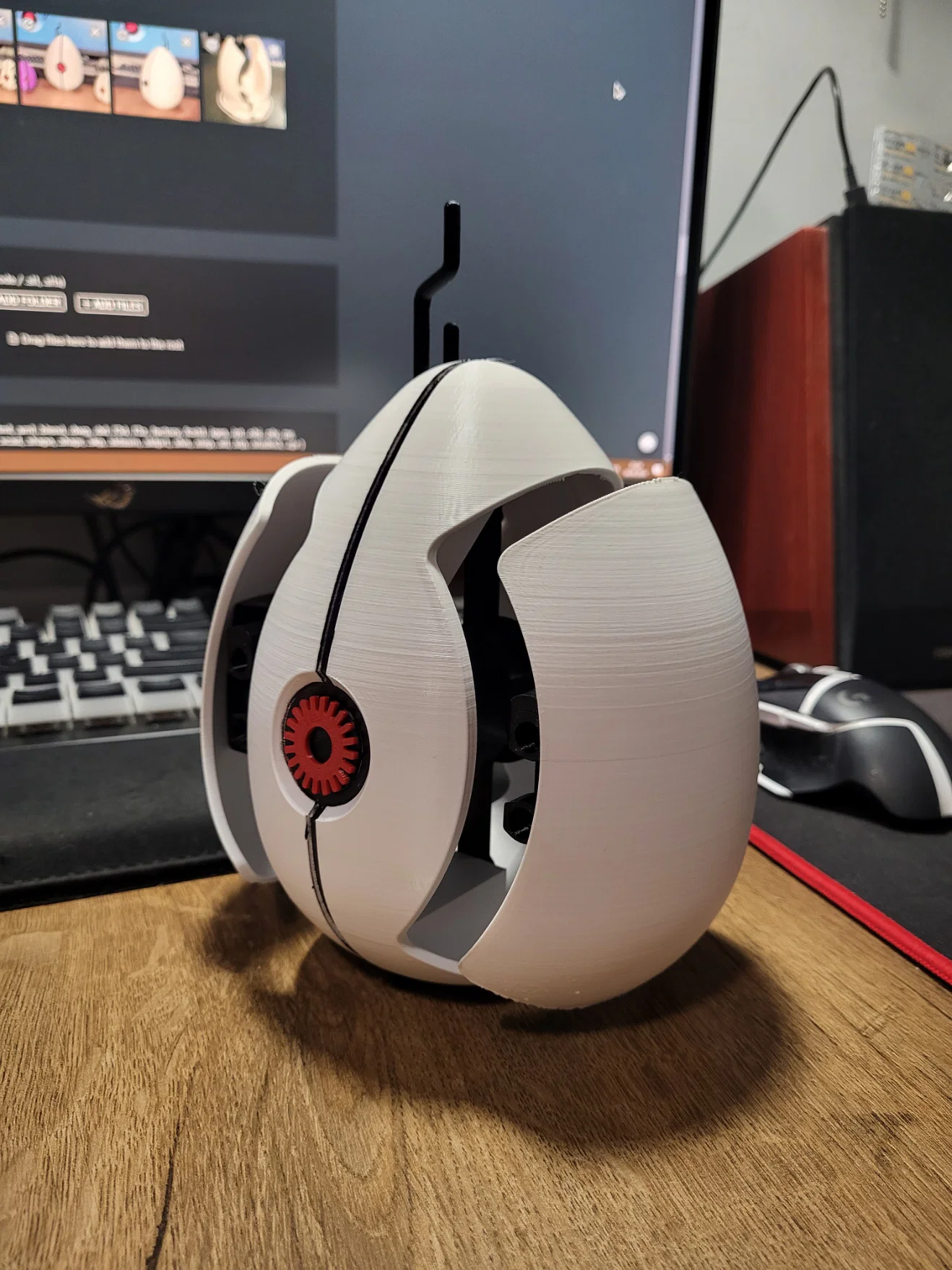

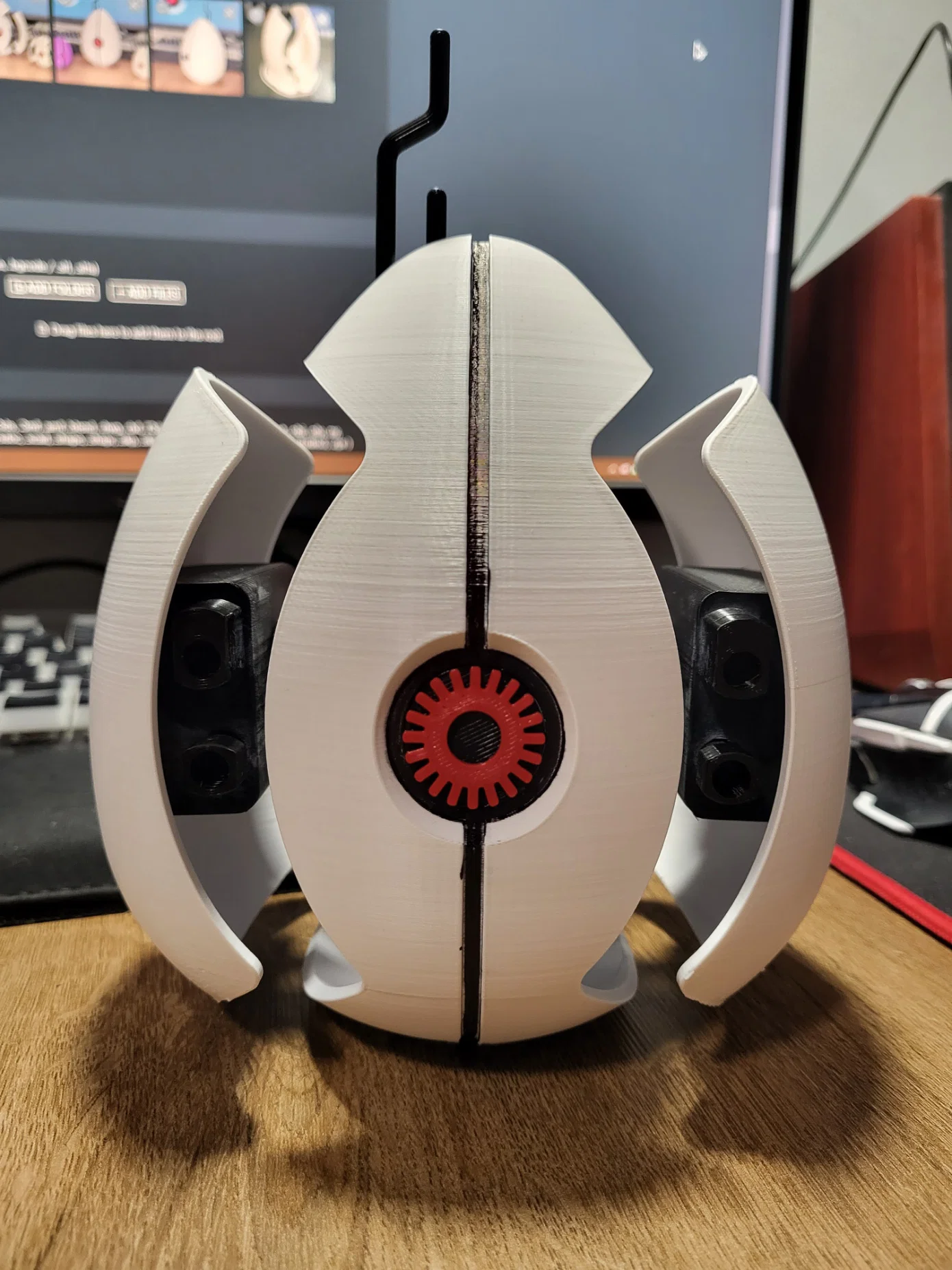

Đây là một Portal turret được làm giống hình quả trứng hơn, và có thể mở ra y như turret trong game!

Ghi chú:
- Mỗi file STL đều đã được đặt sẵn theo hướng in được khuyến nghị.

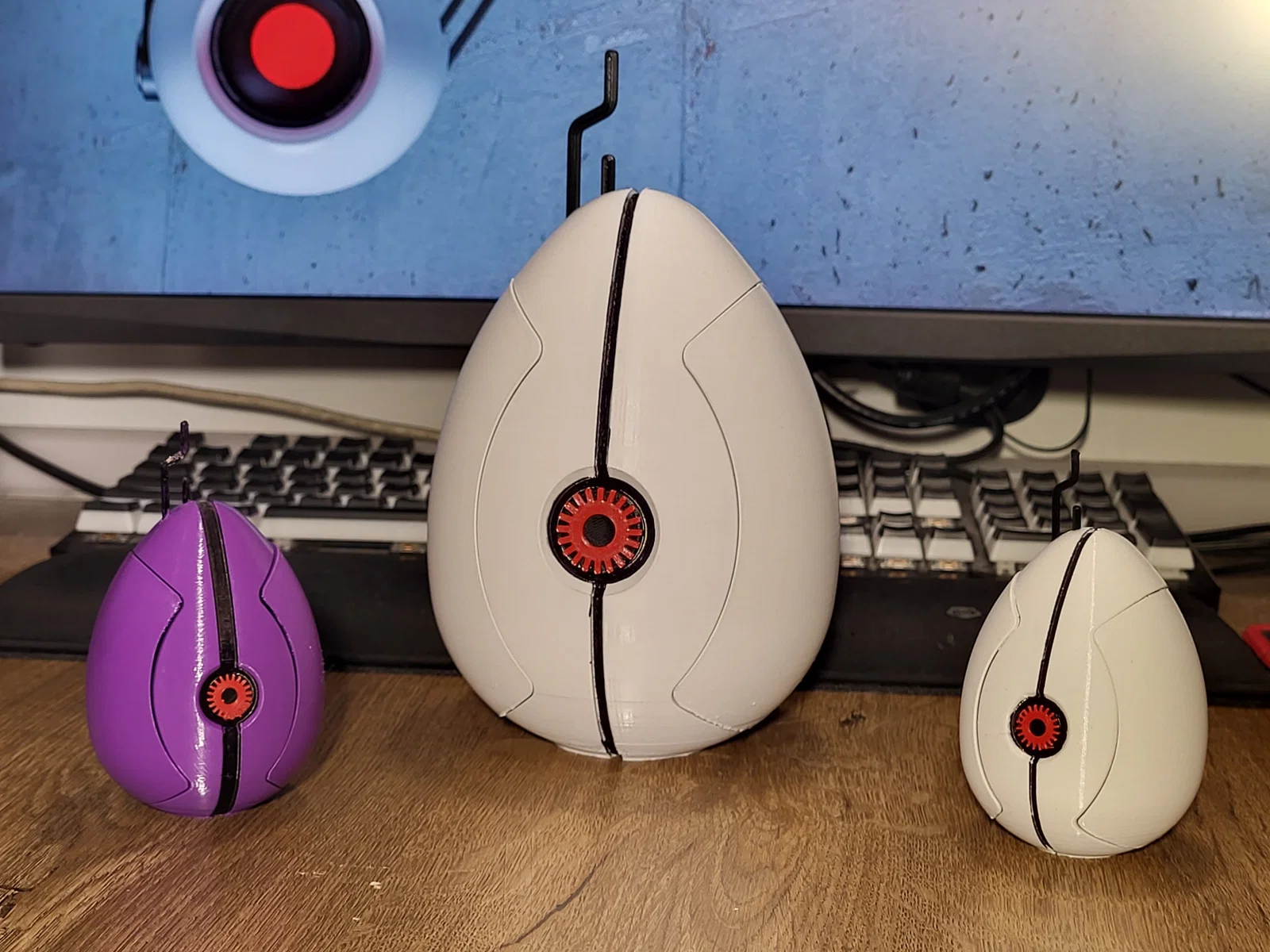

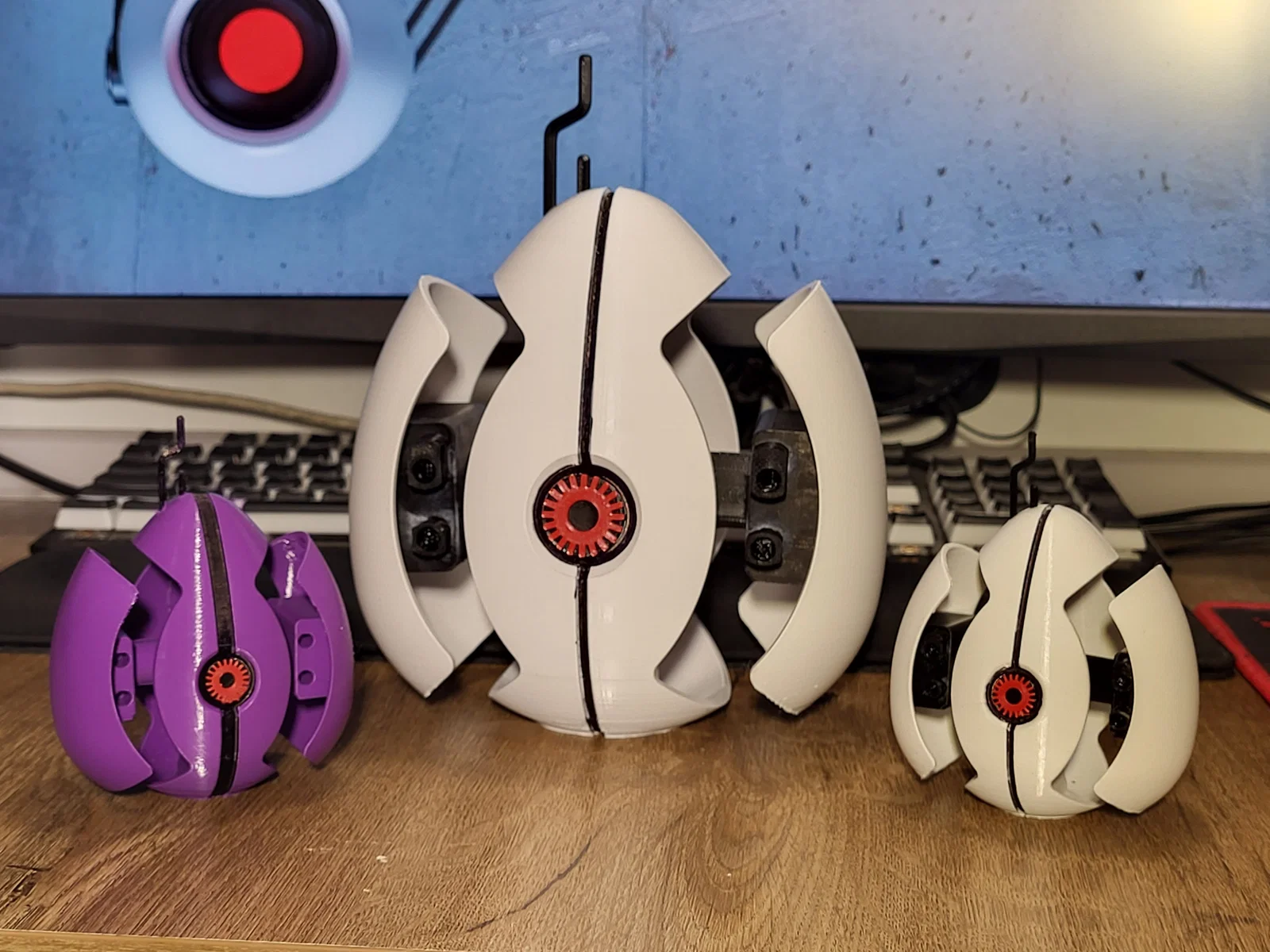

- Bản trứng 100% cao 8cm (không tính antennae) và bản 200% cao 16cm (không tính antennae).

- Hầu hết dung sai giữa các chi tiết được làm bằng offset (-0.15mm), bản trứng 200% giữ phần lớn offset như cũ, chỉ scale các chi tiết lên 200% và chỉnh lỗ bắt vít để dùng được vít M3.

- Nếu bạn thấy bản 100% khó xoay/di chuyển, hoặc “Levers.stl” khó lắp vào “WheelPins.stl”, bạn có thể thử khoan rộng lỗ trên lever bằng mũi khoan 3mm.

- Tất cả đều được in với nozzle 0.4mm.

- Phần đáy của “Egg.stl” được in với variable layer height để các lớp chồng lên nhau chuẩn hơn và giúp bề mặt quả trứng nhìn mịn.

- Bạn cần in mỗi file 1 lần để hoàn thiện 1 turret egg.

- Với bản trứng 100%, các chi tiết dưới đây được in với layer height 0.16mm
   • AntennaLong.stl
   • AntennaShort.stl
   • GunRail.stl
   • Knob.stl
   • Levers.stl
   • RotatePin.stl
   • Wheel.stl
   • WheelPins.stl

- Các chi tiết cần supports là:
   • GunBase1.stl
   • GunBase2.stl
   • WheelPins.stl
   • Wing1.stl
   • Wing2.stl

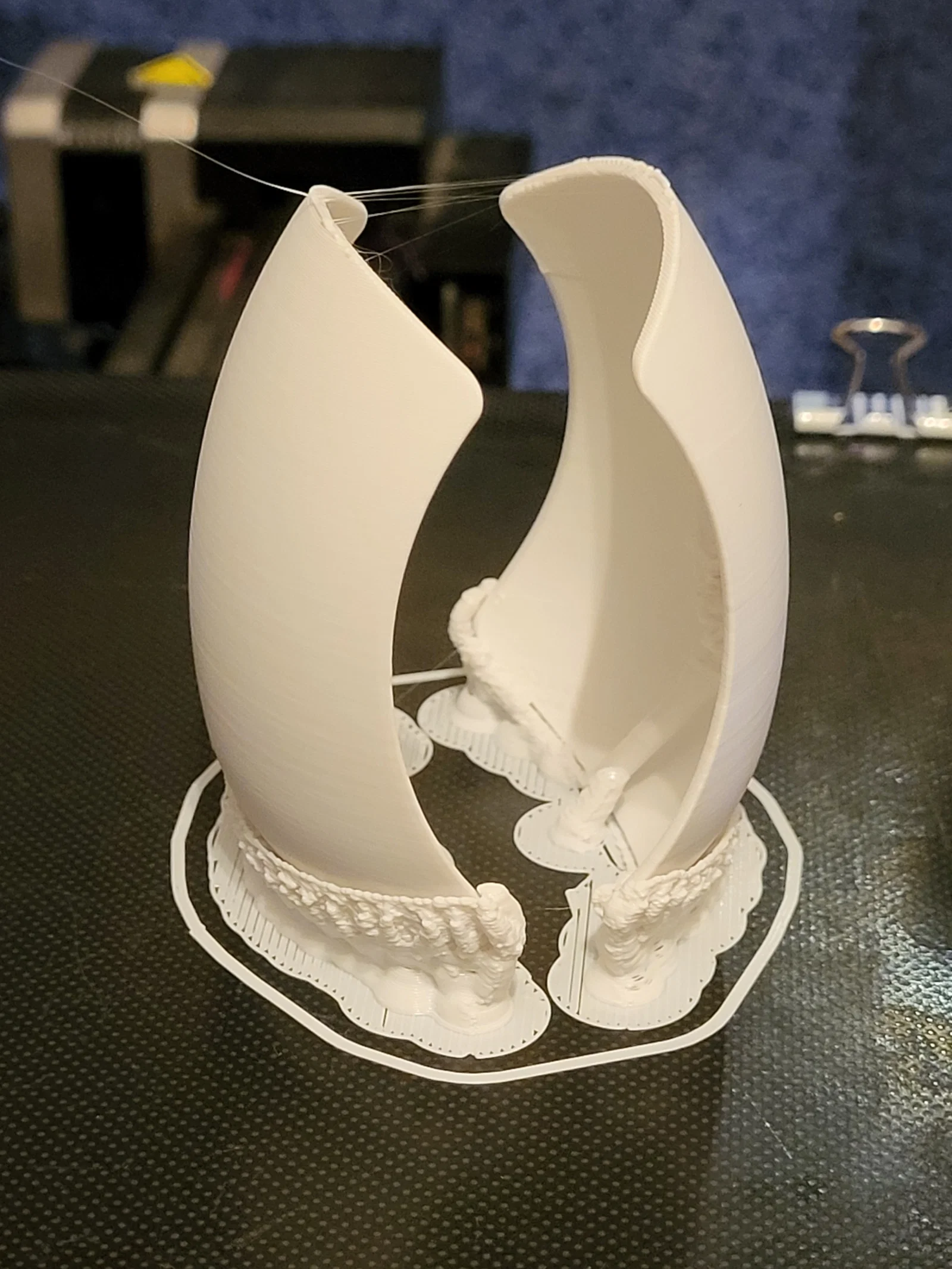

- In cánh (wings) theo kiểu như hình này, cả bản 100% lẫn 200%, mình dùng organic supports ở đây:

Lắp ráp:

1.

Lấy file “Egg.stl”.

2.

Bắt “GunRail.stl” vào bên trong Egg bằng 2 vít M3:

Trứng 100%: M3 5mm

Trứng 200%: M3 10mm

3.

Lấy “Wheel.stl” và “WheelPins.stl”.

4.

Cắm các pin vào wheel:

100%: Dùng keo cyanoacrylate để cố định pin trong wheel.

200%: Bạn muốn dán keo cũng được, với mình thì không cần.

5.

Lấy “RotatePin.stl”, rồi đẩy vào hết cỡ.

6.

Gắn wheel (đã có pin) vào “RotatePin.stl”.

7.

Kéo rotation pin ra lại…

8.

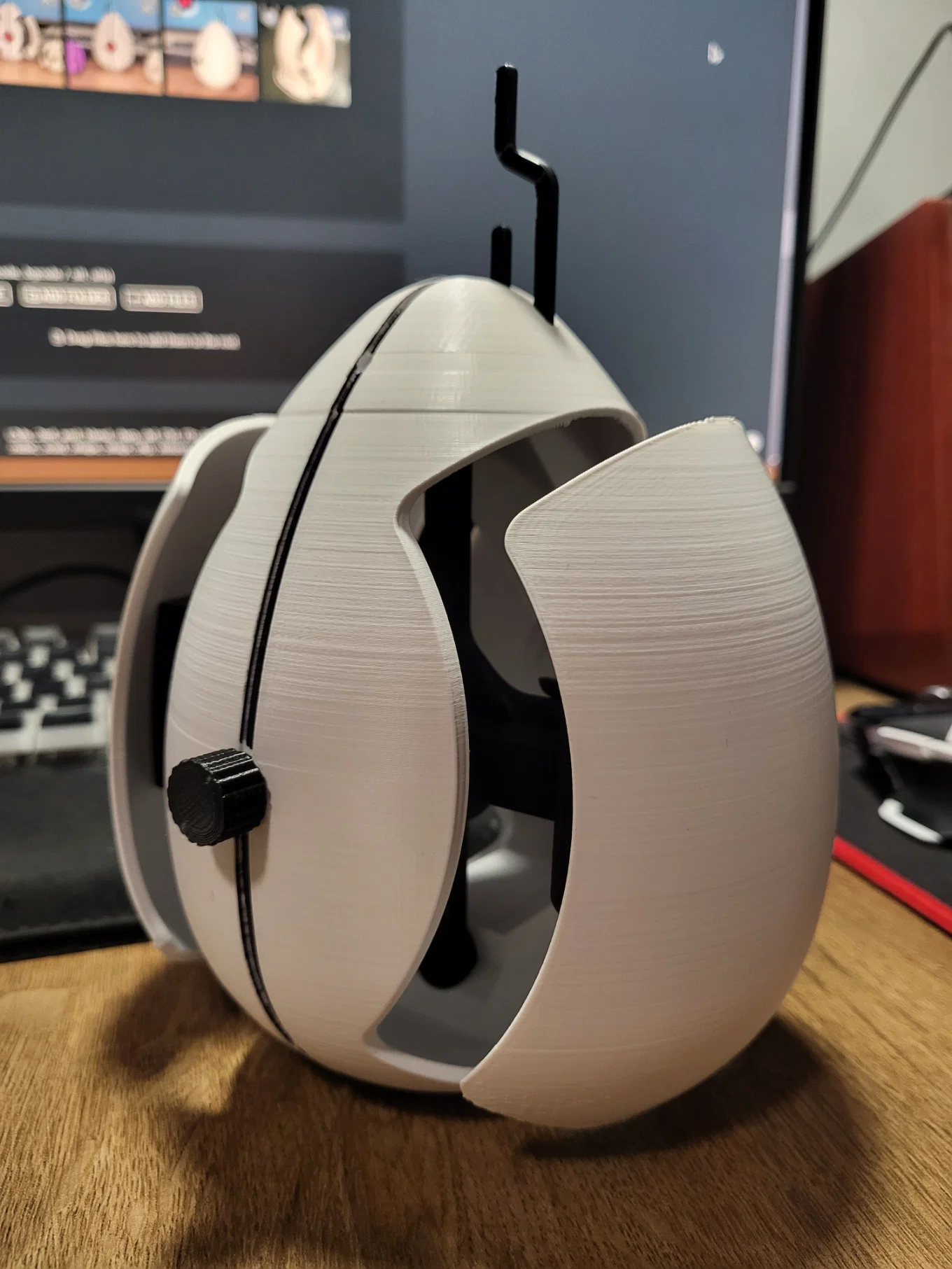

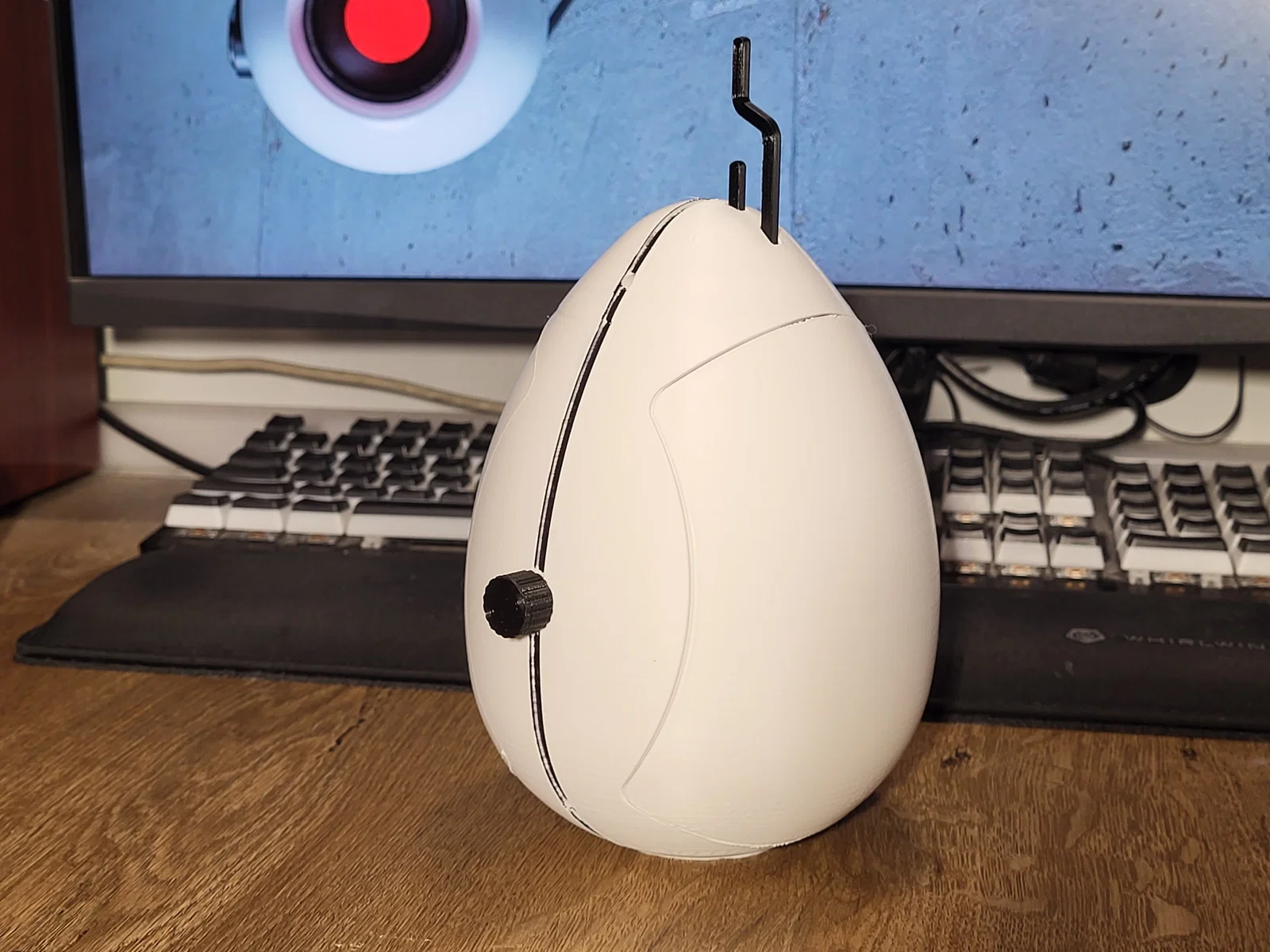

… rồi gắn knob.

(nên lắp vừa mà không cần keo và vẫn đứng chắc)

9.

Lấy “GunBaseX.stl” và “Guns.stl”.

10.

Dán keo các khẩu guns và lắp chúng vào base.

11.

Giờ lắp “Levers.stl” vào gunbase.

12.

Và gắn lever vào wheel pin, đồng thời gắn gunbase vào gun rail. Lưu ý cái vòng tròn được thêm trên levers: nó phải nằm sát bên wheel.

(Bạn cũng có thể gắn riêng lever vào wheel pin trước, rồi mới gắn gunbase sau)

Bắt chặt lever vào gunbase bằng 1 vít M3.

100%: M3 8mm

200%: M3 16mm

13.

Lặp lại bước 9–12 cho bên còn lại.

14.

Gắn “WingX.stl” vào hai bên, tốt nhất là dán keo chúng vào gunbases.

15.

Cắm cả 2 antennae vào, bạn có thể nhỏ chút keo vào lỗ.

Dùng bút marker đen tô đường seam ở giữa của “Egg.stl”, và cả vòng tròn nơi con mắt sẽ đặt vào.

Dán con mắt vào phía trước, in nó với nhiều màu bằng cách thay filament giữa chừng khi in.

16.

Đầu hàng trước những nghịch lý.

Nếu bạn cần mình giải thích thêm chỗ nào thì cứ nói nha, và đăng make nếu bạn làm một em! :)
