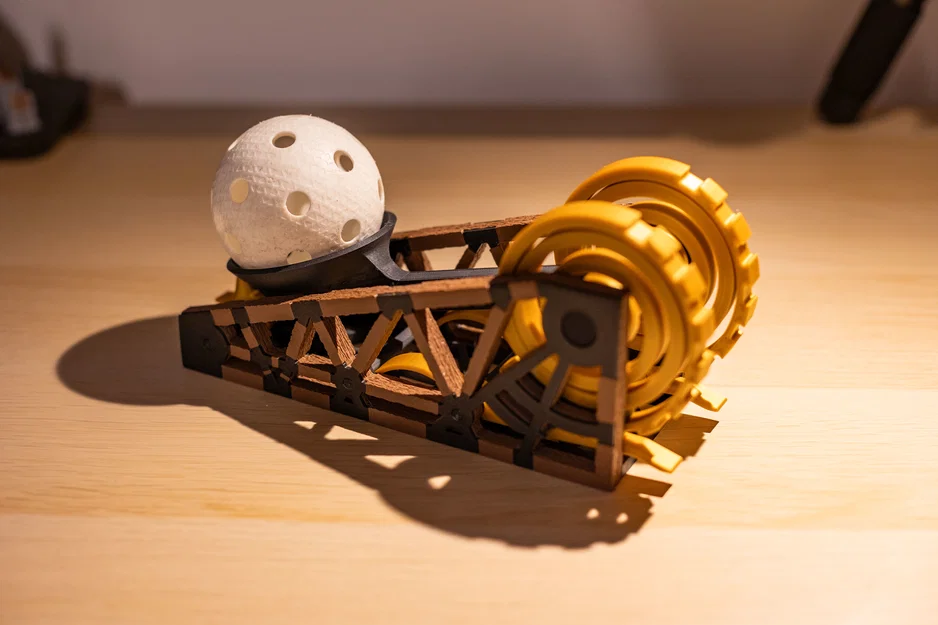

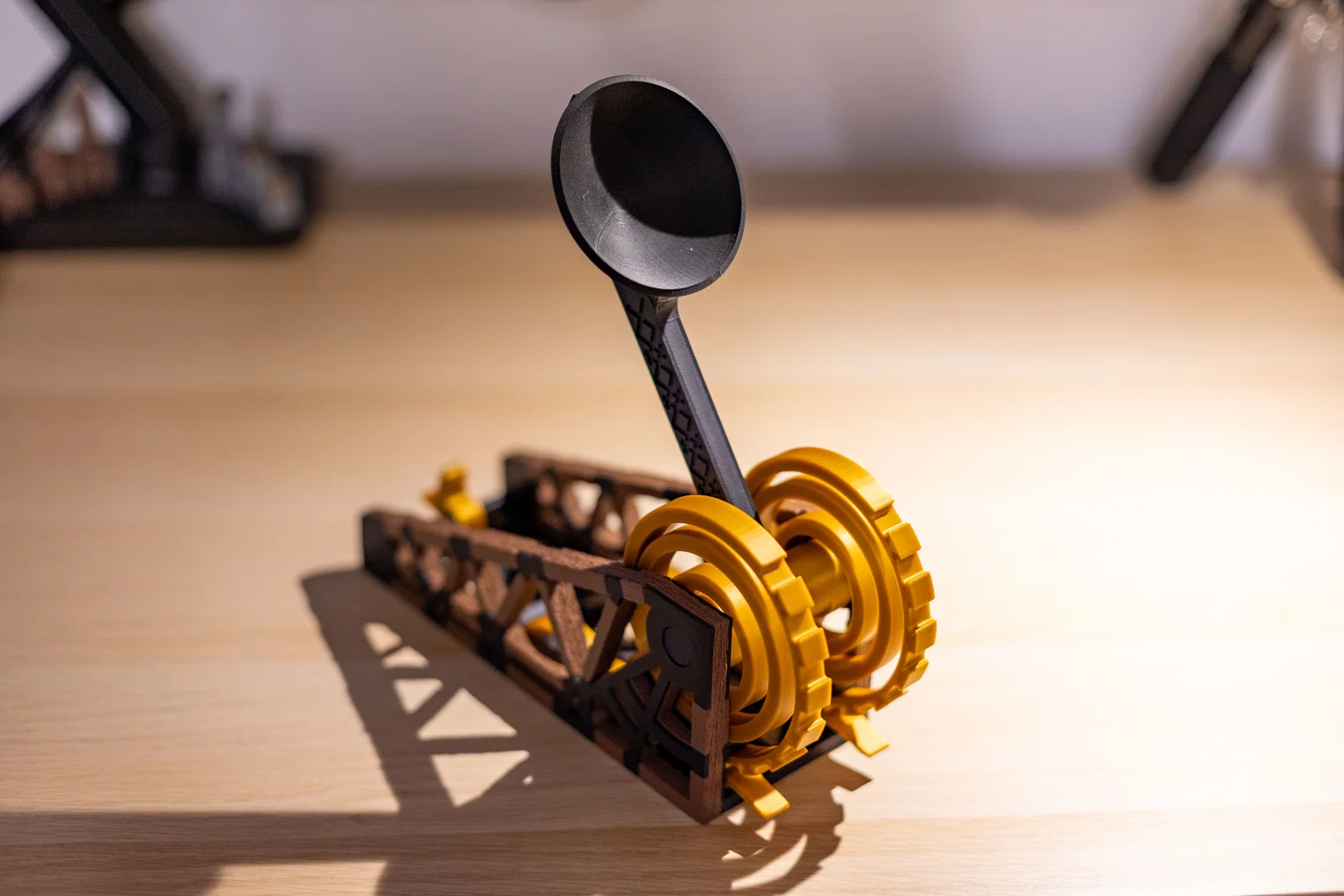

Catapult lò xo xoắn chỉnh lực (Torsion Spring Catapult with Adjustable Force)
Mẫu catapult dùng torsion spring cỡ lớn, chỉnh được độ căng để thay đổi lực bắn, kèm latch tự động. Chi tiết vàng in PETG (in đặc, nhiều walls), phần còn lại PLA. Có 2 bản side, không cần ốc vít.
Mô tả

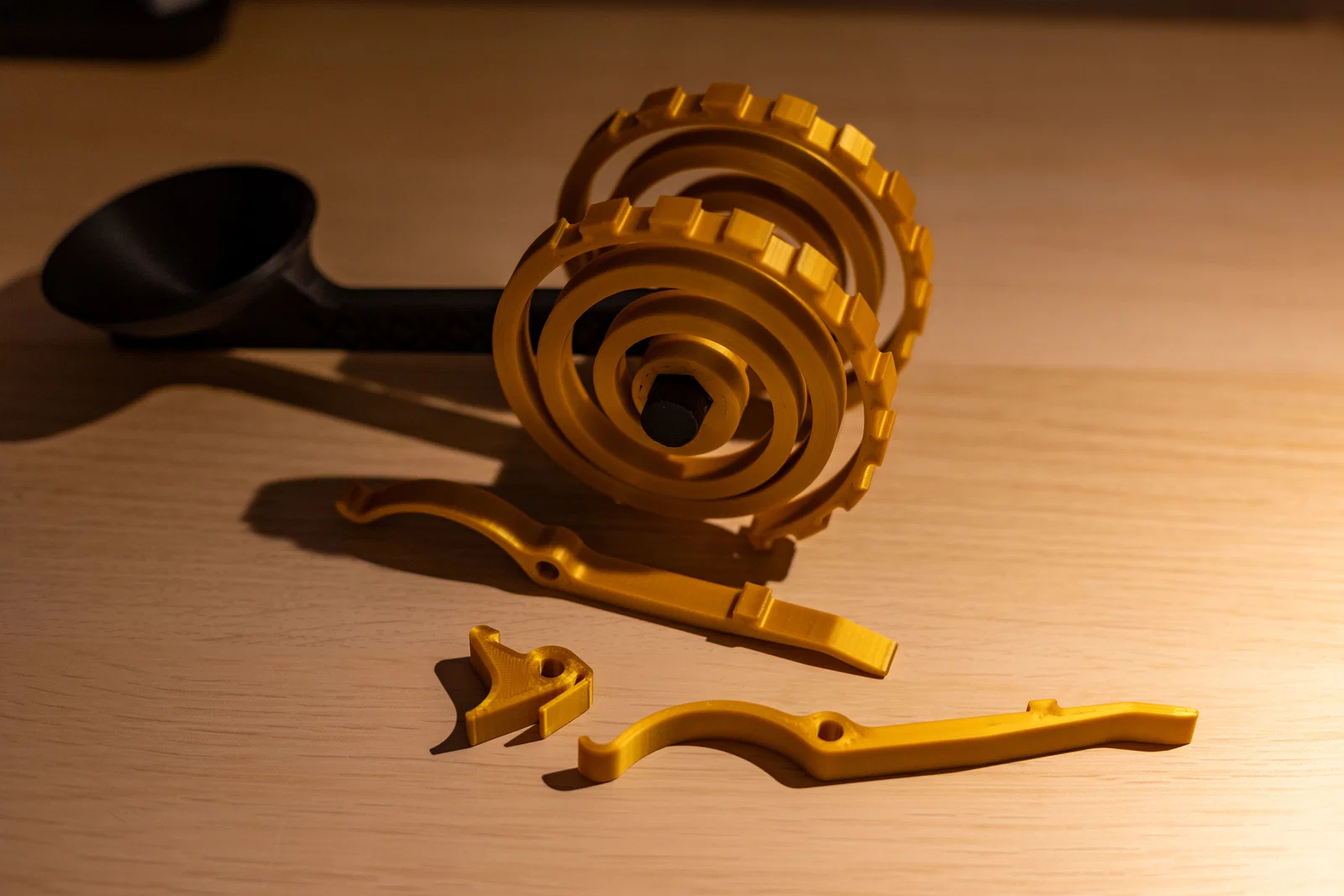

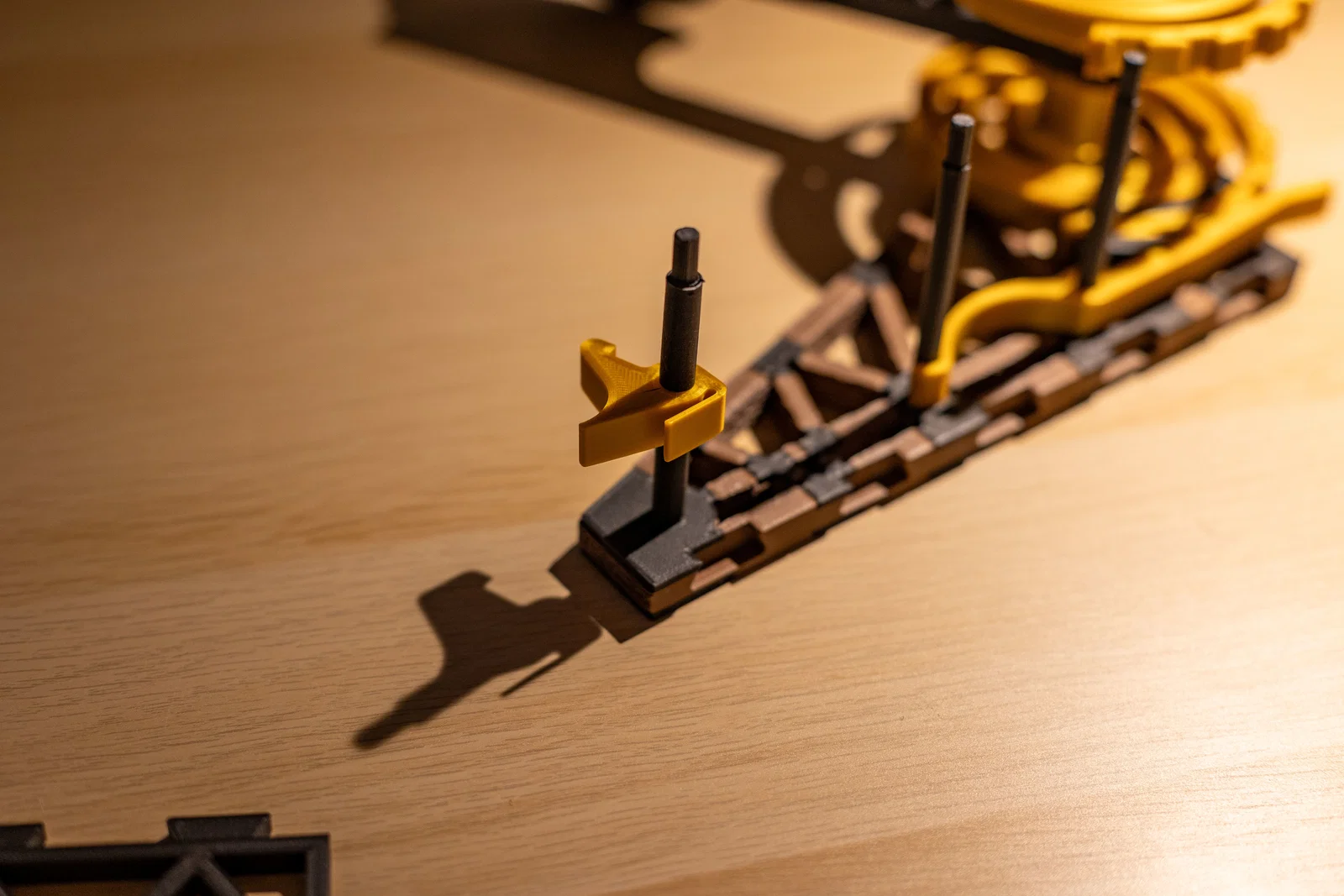

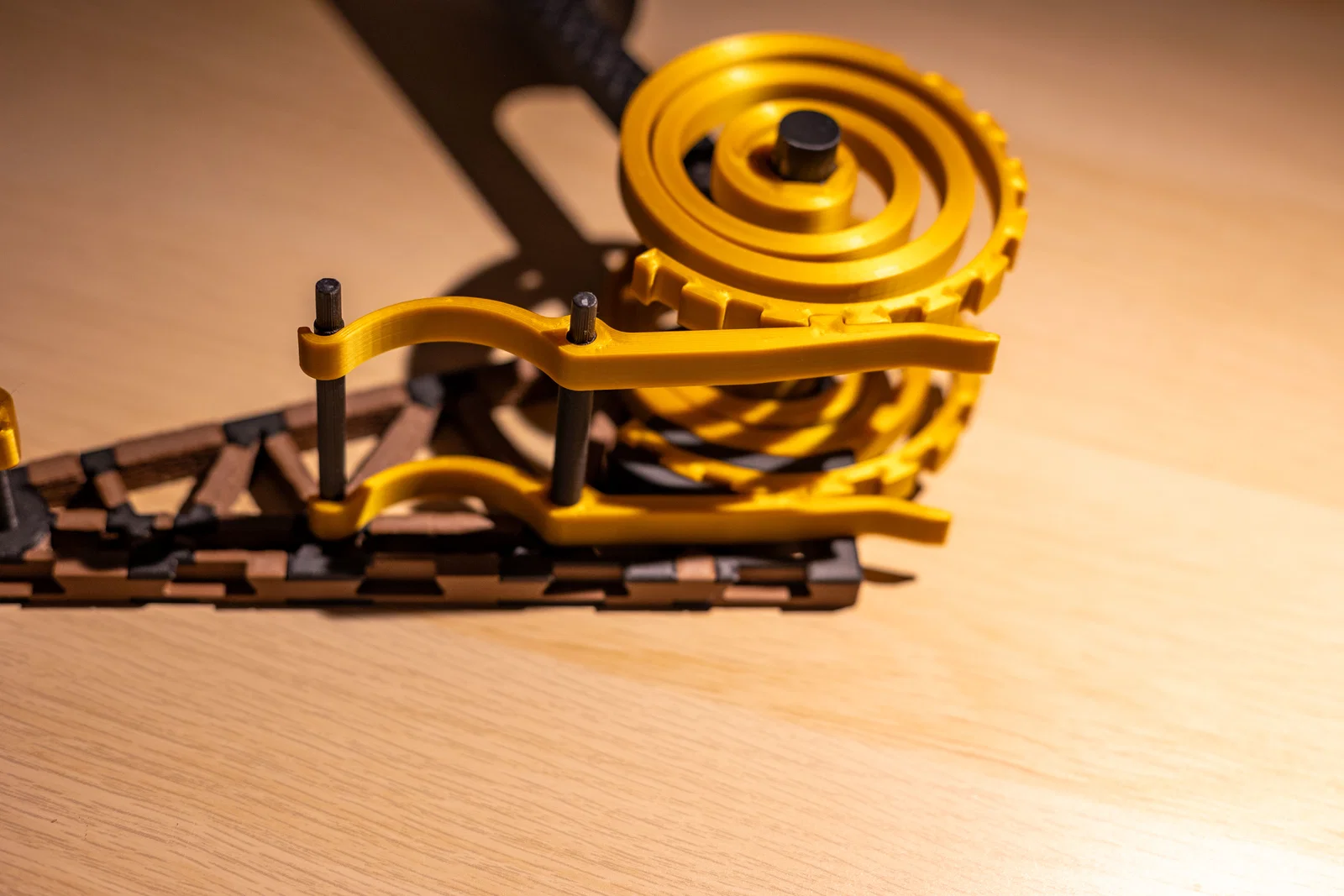

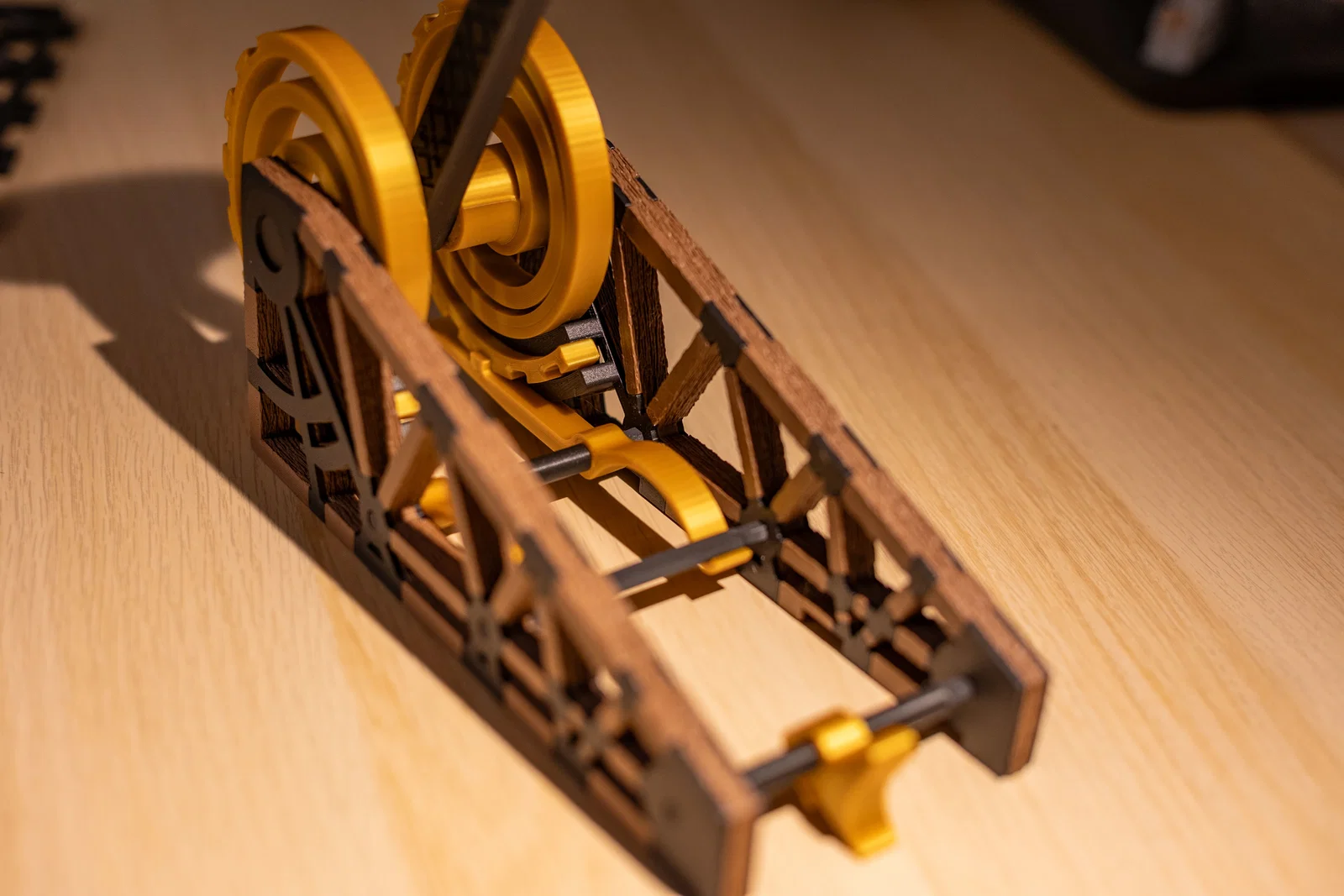

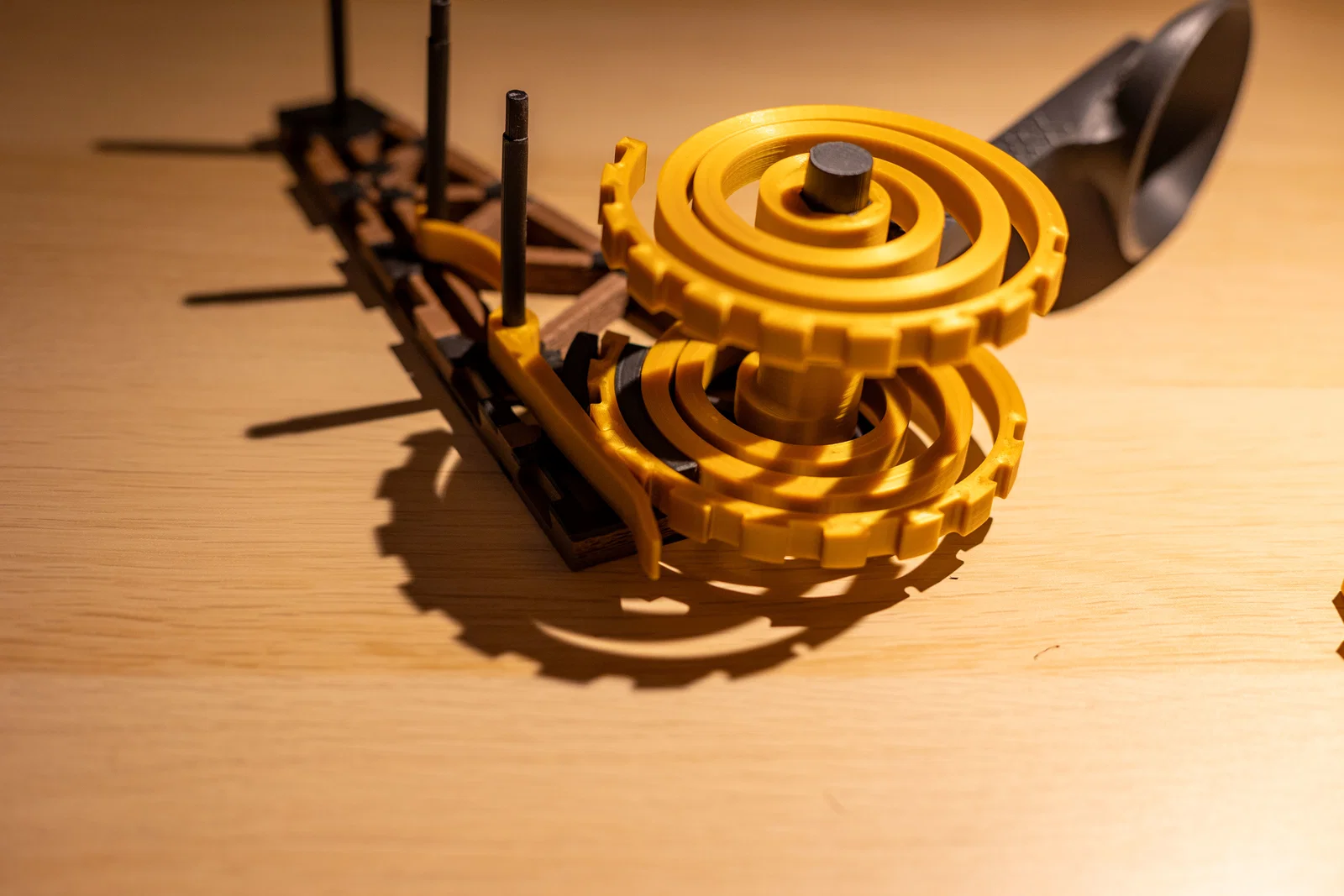

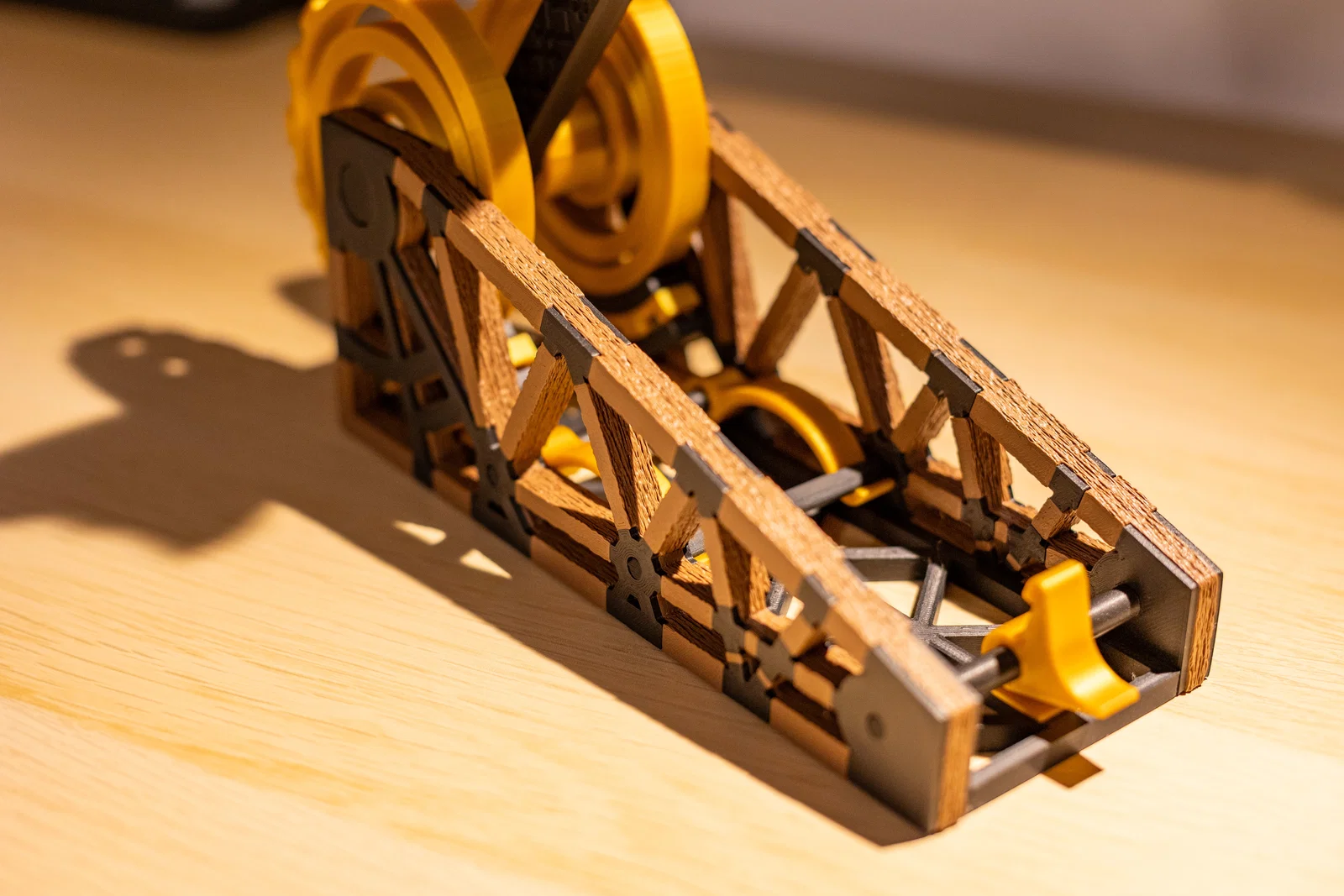

Đây là một mẫu catapult mình thiết kế dùng lò xo xoắn (torsion spring) cỡ lớn, có vị trí chỉnh được độ căng. Cơ cấu chốt (latch) là tự động. Tất cả chi tiết màu vàng in bằng PETG, phần còn lại in bằng PLA. Nhớ in toàn bộ các phần màu Vàng/PETG ở dạng đặc (solid) và dùng nhiều walls.

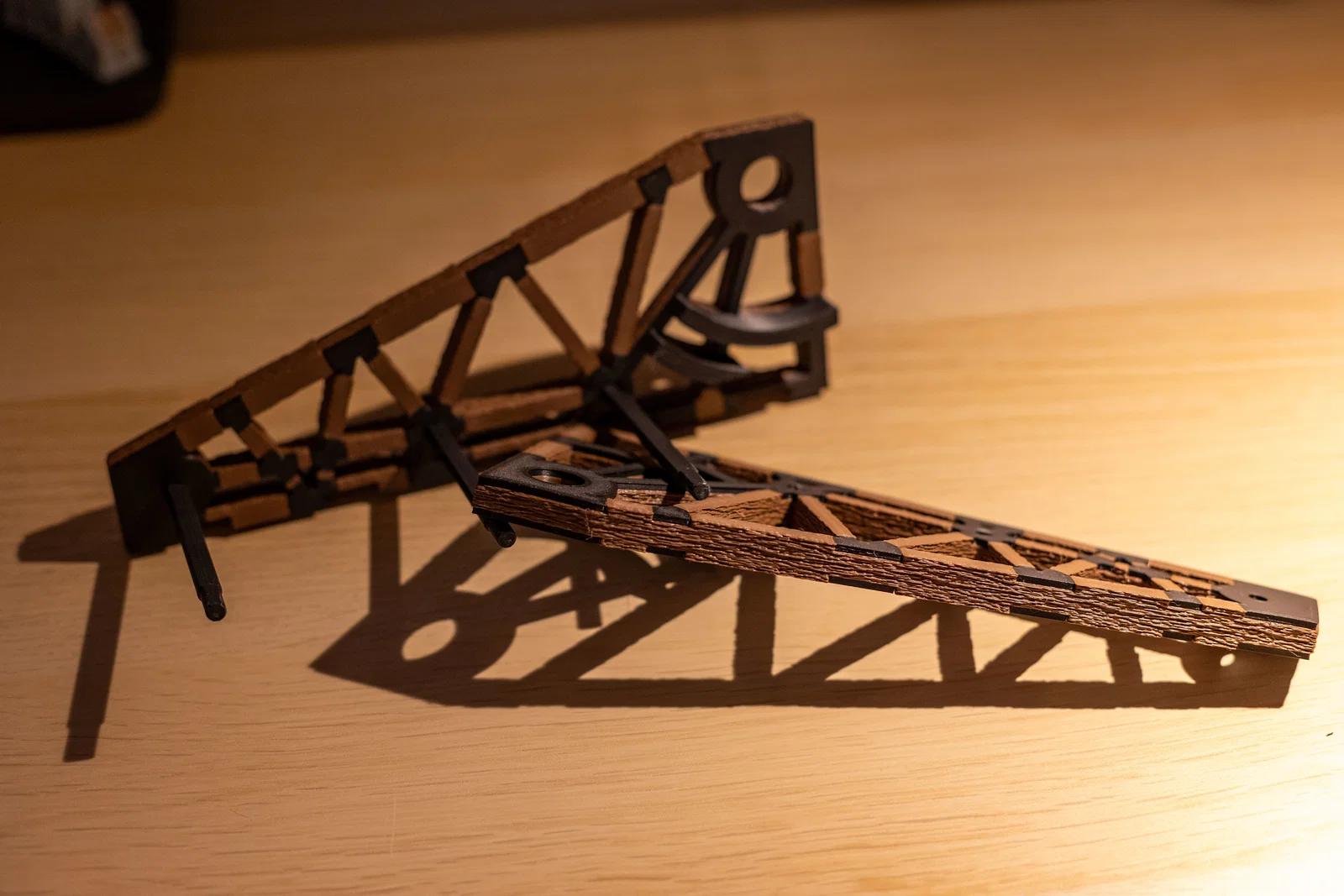

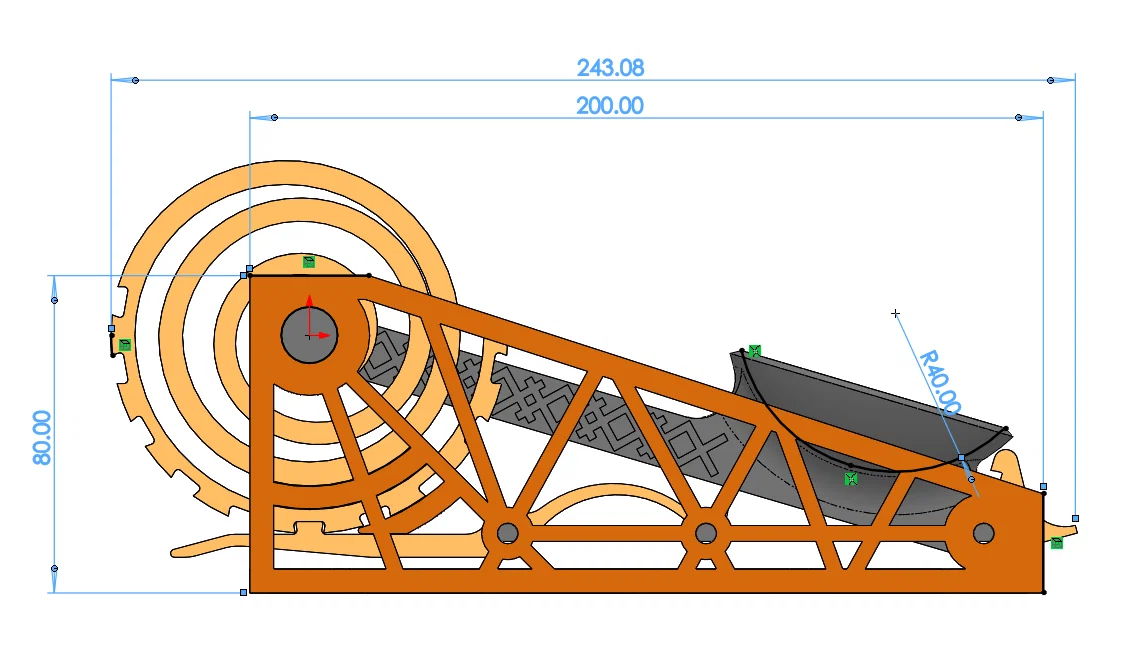

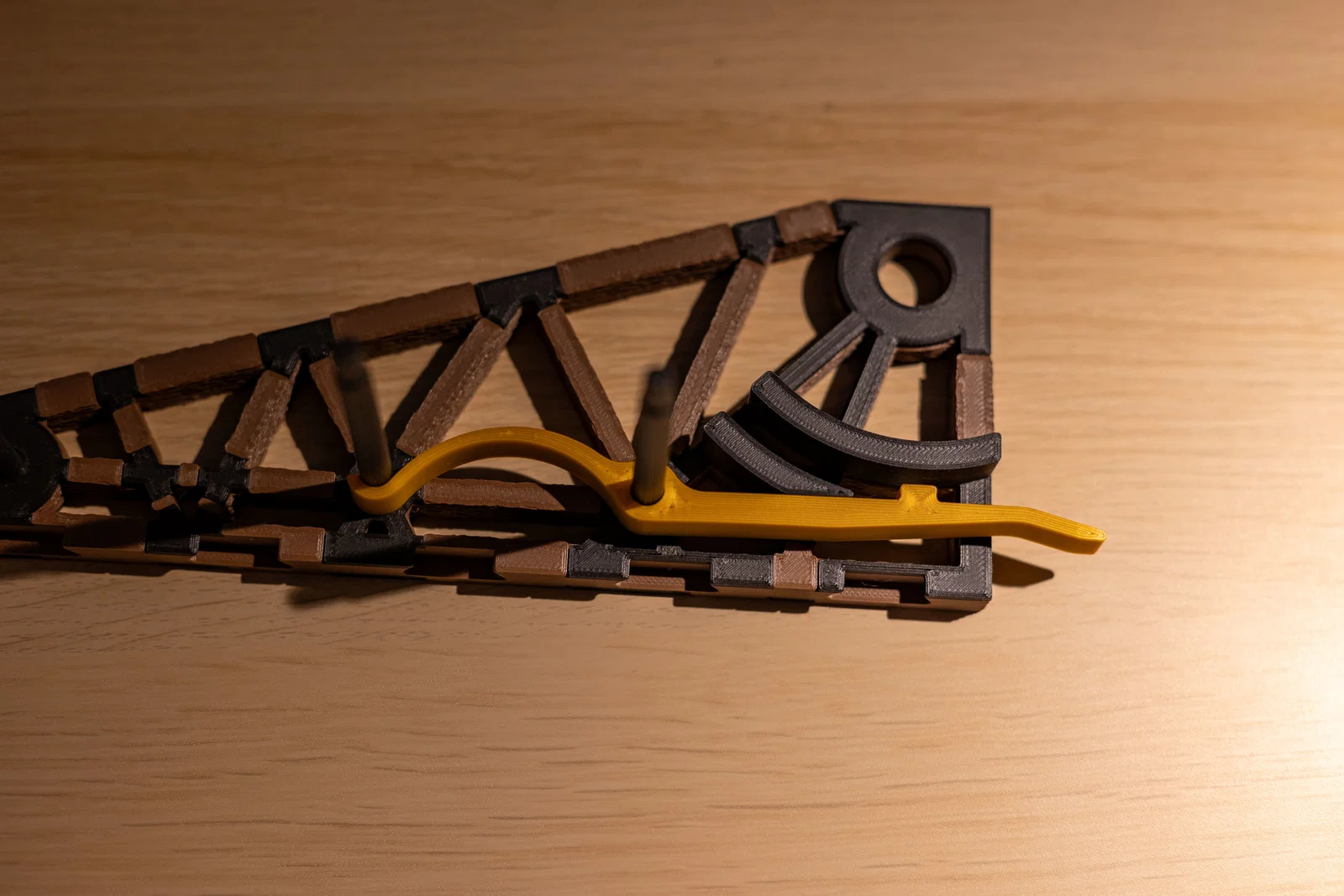

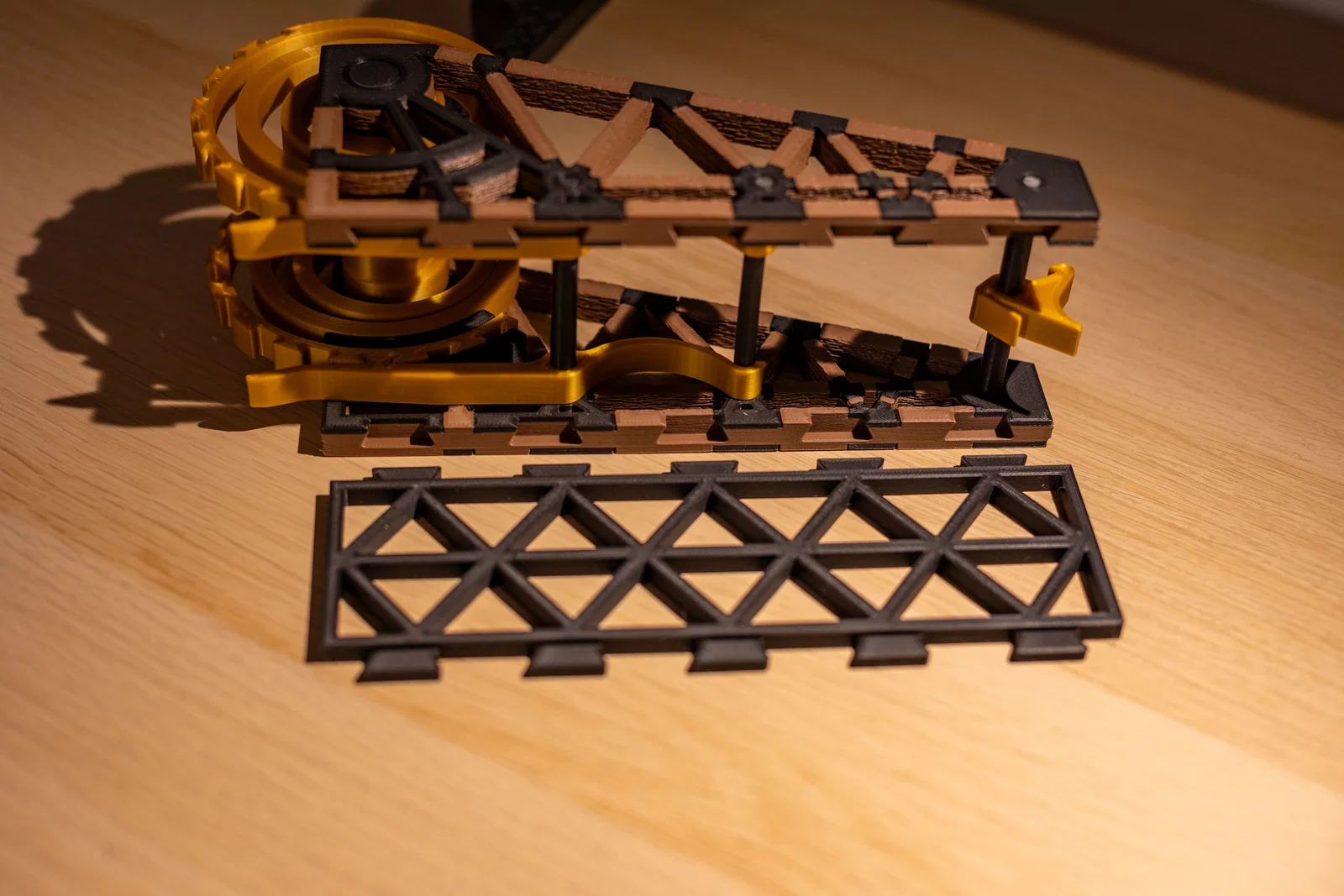

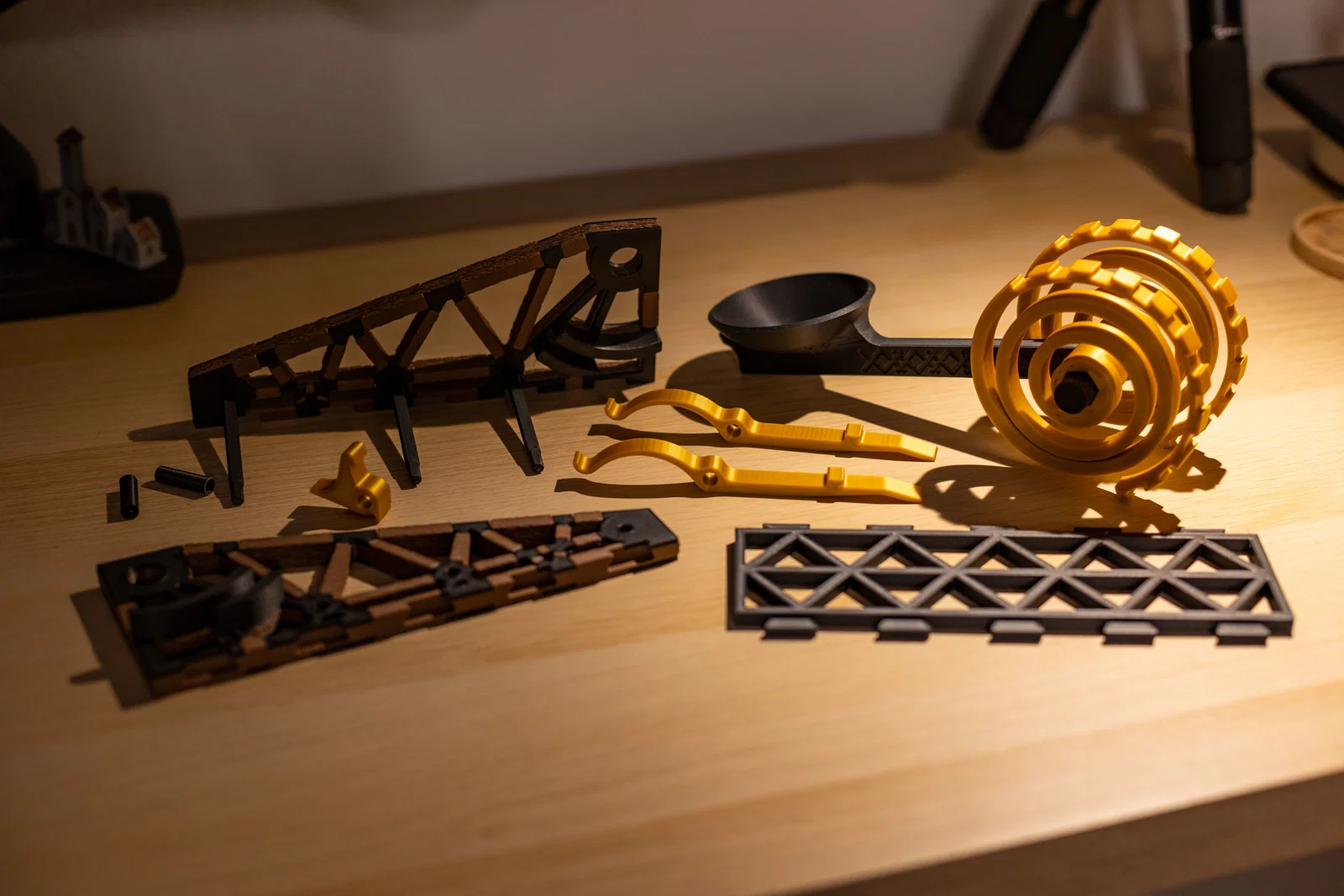

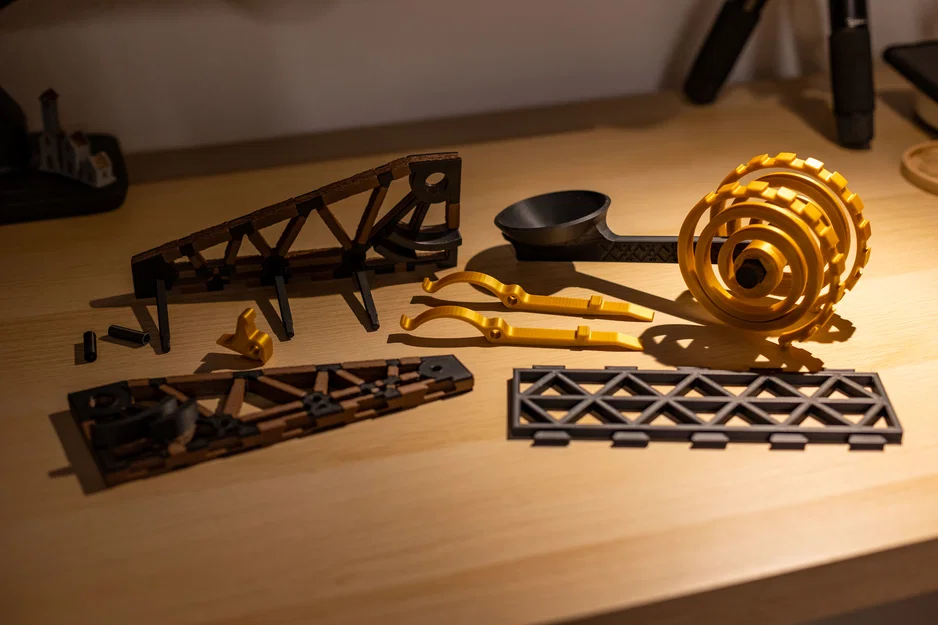

Mẫu được dựng trong SolidWorks, mình cung cấp 2 phiên bản cho phần hông (side). Một bản là khối đặc đơn giản, bản còn lại được tách giữa các chi tiết trang trí màu đen và miếng màu nâu có áp texture vân gỗ. Không cần ốc vít/phụ kiện lắp ráp (fasteners), thiết kế với độ hở 0.2mm mỗi bên cho các chi tiết chuyển động và 0.1mm mỗi bên cho các chi tiết ép khít (press-fit).
