Súng Bắn Đĩa Gatling 2 Nòng (Double-Barrel Gatling Disc Shooter)

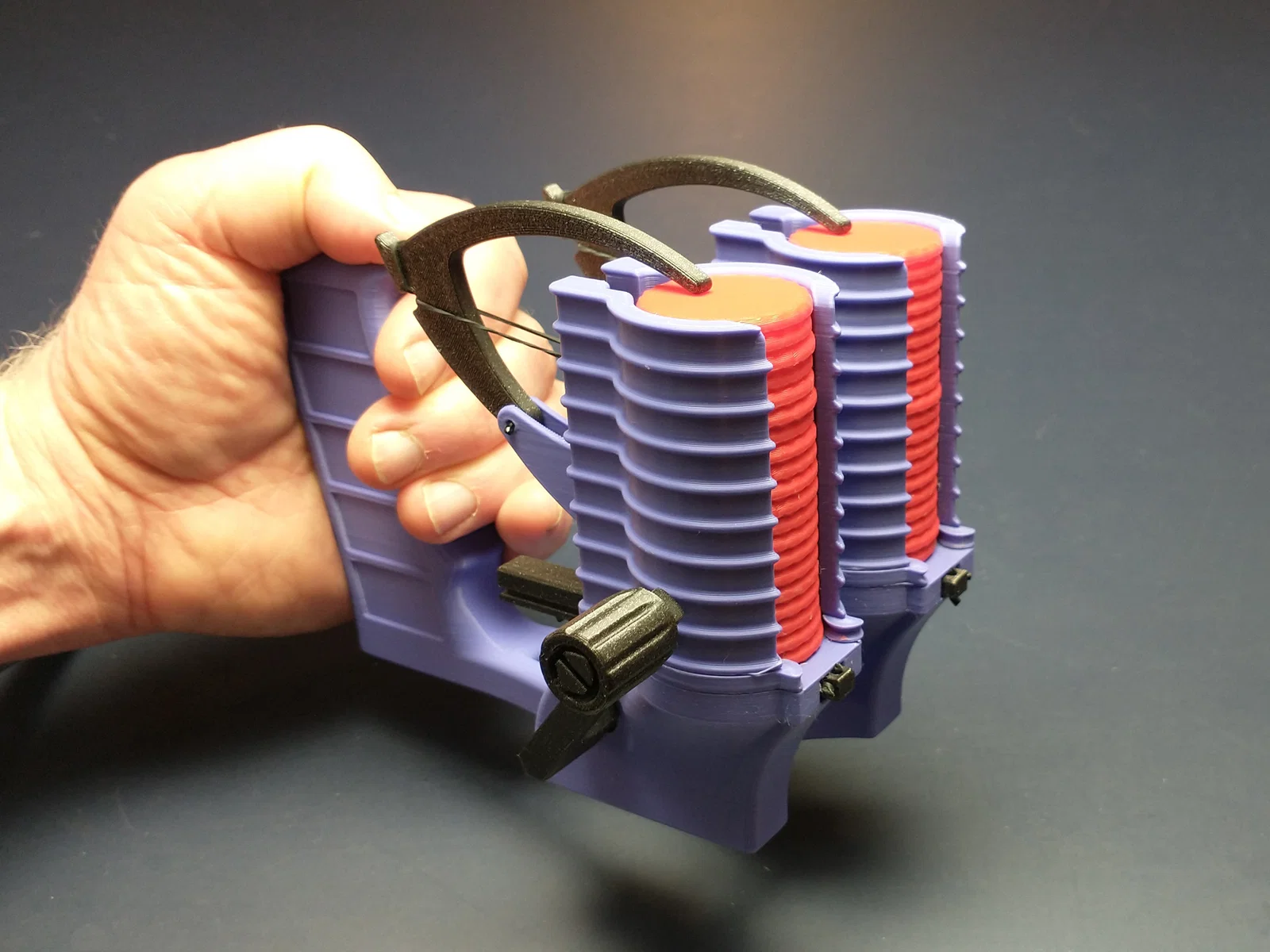

Bản re-mix 8 phát của mình từ Disc Shooter của Uhltimate chơi vui đó, nhưng sao chỉ bắn 8 cái khi có thể bắn 40. Bắn rất nhanh. Phiên bản double-barrel này chạy bằng tay quay (crank driven), có thể bắn tới 8 đĩa mỗi giây. Nó dùng cùng cơ chế phóng cơ bản như mẫu của Uhltimate, nhưng mỗi đĩa được đẩy qua cái launching fork bằng một thanh răng (rack) với pinion gear kiểu ngắt quãng (intermittent). Mỗi bên bắn 2 đĩa mỗi vòng quay, tổng cộng 4 đĩa cho mỗi vòng quay của tay quay.

Lưu ý: mẫu này được thiết kế để in bằng PLA, vì PLA cứng và chắc hơn PETG hoặc ABS. Tuyệt đối đừng dùng filament gia cường CF, vì sẽ quá giòn. Mình khuyên dùng Tough PLA hoặc loại tương tự chịu uốn nhẹ tốt hơn PLA thường, dù PLA thường vẫn xài được.

CẢNH BÁO: Đĩa phóng ra với tốc độ hơn 60mph. Không bắn vào động vật, thú cưng, anh chị em, hoặc bất kỳ người/vật nào có thể bị hư hại bởi vật thể bay 60+mph.

Và làm ơn, đừng dùng ngoài trời. Bạn sẽ làm rớt/mất đĩa. Mất rất nhiều đĩa. Mà mình cũng không cần thêm rác nhựa ngoài môi trường nữa.

Printing
Mẫu này cần in bằng PLA với layer 0.2mm. Không cần support. Lưu ý phần launching fork (ở đáy mỗi nòng) cần được in với 6 perimeter lines để đủ lực. Bạn có thể in cả món với 6 perimeters, nhưng để tiết kiệm thời gian và filament, mình gợi ý thêm height range modifier từ 43.2mm đến 46.9mm để đổi số perimeters lên 6 chỉ cho các lớp đó.

Ngoài ra, tay quay nên in ít nhất 4 perimeters, 4 top và bottom layers, và 30% infill. Chi tiết này chịu tải nhiều nên cần cứng cáp.

In mỗi chi tiết 1 cái, ngoại trừ in 2 cái gear và 2 cái arm.

Assembly
1. Sau khi in xong, bạn cần gỡ một vài support nhỏ xíu được tích hợp sẵn ngay bên dưới cái gờ nhỏ (stub) nhô ra phía sau mỗi nòng.

2. Launching fork là phần print-in-place ở đáy mỗi nòng, cần nới/giải phóng sau khi in. Bạn có thể lắc nhẹ đầu các “ngón” để nó bung ra, hoặc chèn lưỡi dao lam hay lưỡi dao X-Acto vào khe mỏng phía trên và phía dưới mỗi ngón như hình ở ảnh trên.

3. Thử lắp (test fit) tất cả chi tiết trước khi làm tiếp:
a. Đảm bảo gear trượt vào trục tay quay (crankshaft) được
b. Đảm bảo plunger (phải và trái) trượt tới lui nhẹ trong các rãnh ở đáy mỗi nòng
c. Đảm bảo crankshaft quay trơn trong lỗ ngang (transverse bore) xuyên qua hai bên thân shooter
d. Đảm bảo cap nut vặn được vào đầu crankshaft. (Nếu hơi chặt, bạn có thể vặn tới lui vài lần cho nó lỏng ra.)

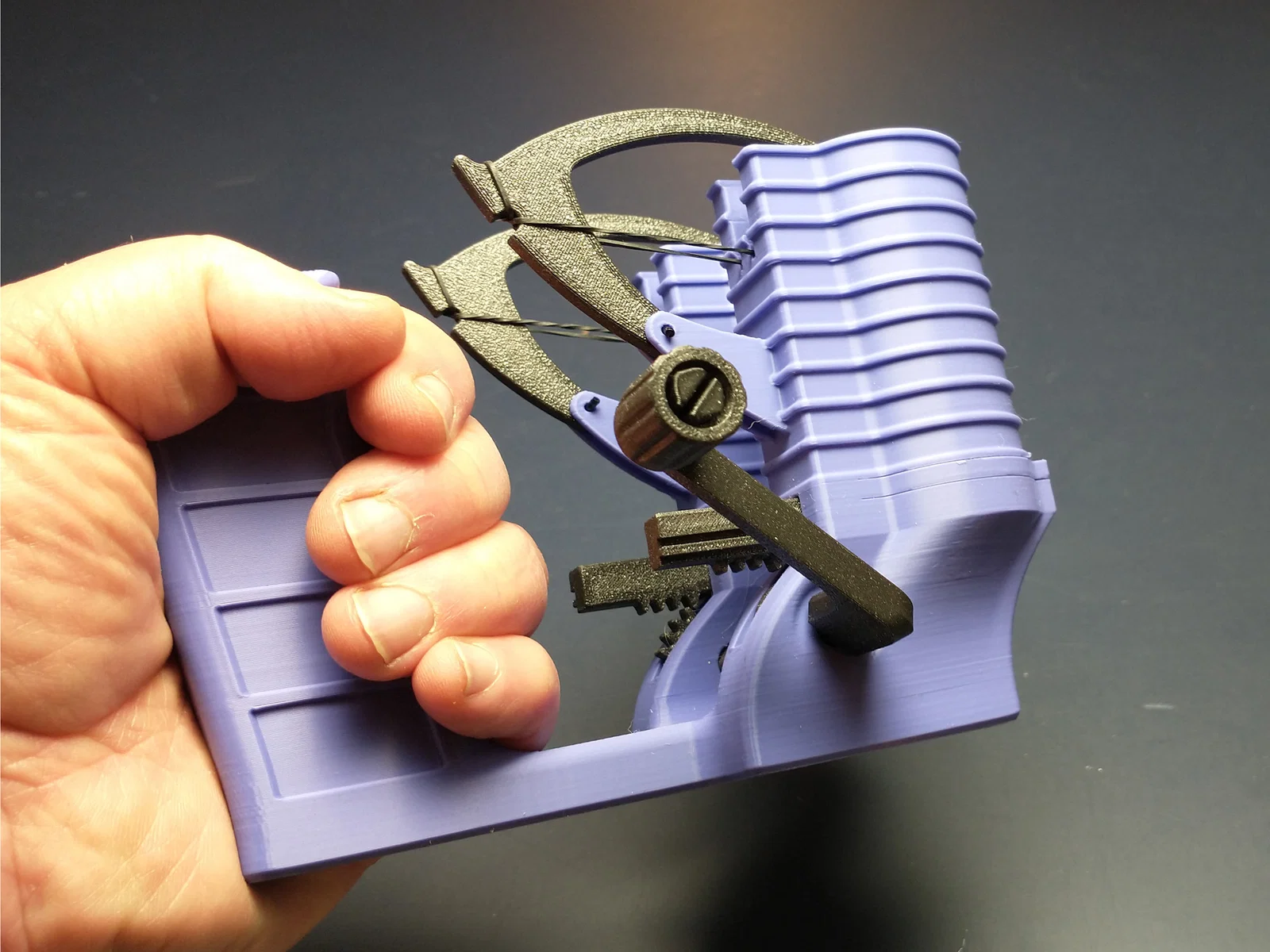

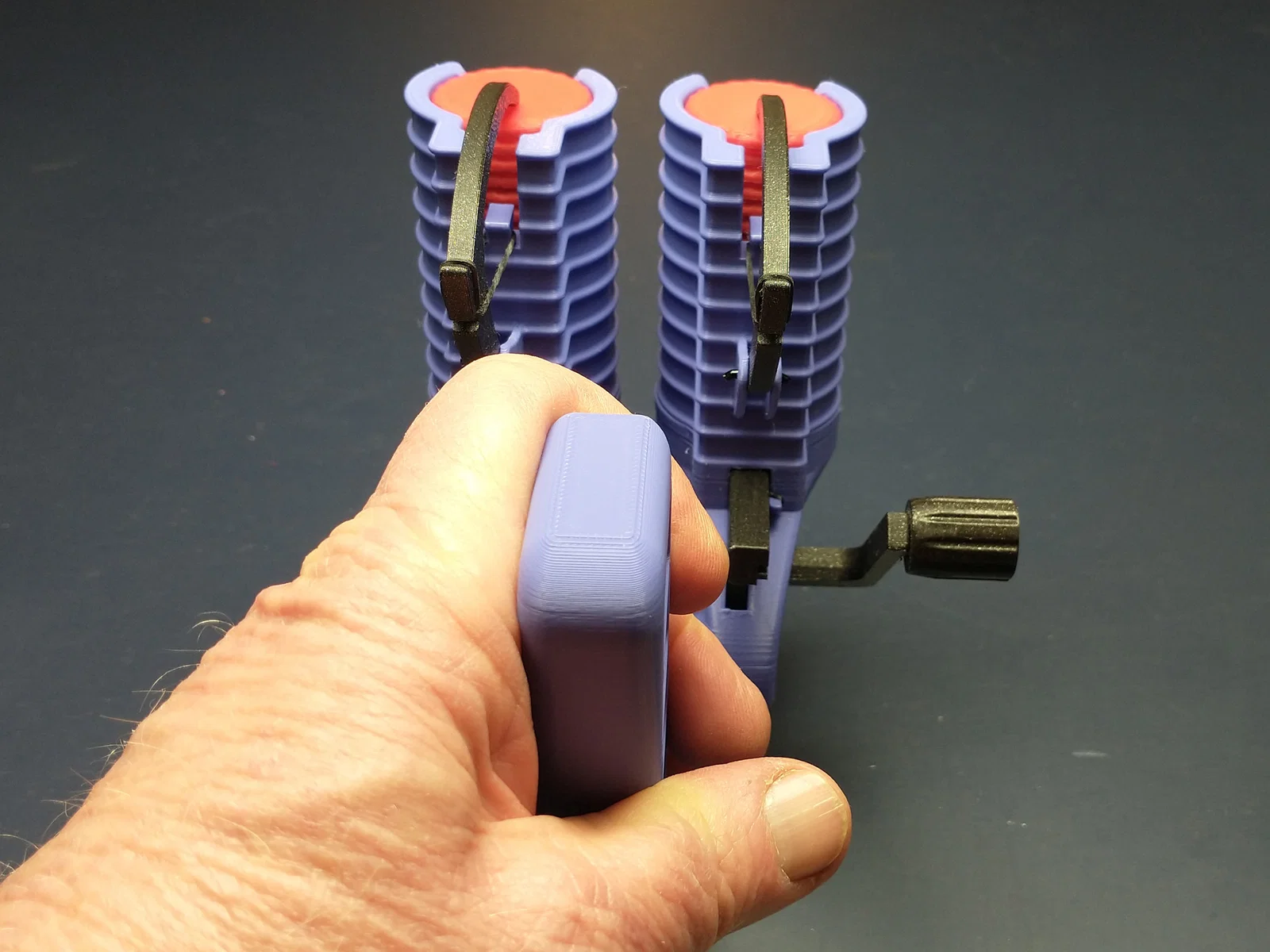

4. Đặt 2 cái gear vào hai hốc phía sau và bên dưới hai nòng như ảnh đầu phía trên. Bạn sẽ luồn crankshaft xuyên qua thân và xuyên qua cả hai gear, nhưng lưu ý: hai gear phải lệch nhau 90 độ, như minh hoạ ở ảnh thứ hai phía trên. Vặn cap nut vào đầu crankshaft, rồi ấn núm (knob) vào tay cầm của crankshaft.

5. Bạn sẽ cần 4 sợi thun mỏng và rất ngắn (dài khoảng 22mm khi chưa kéo giãn, rộng 1–1.5mm). Nếu không có sẵn, bạn có thể lấy thun dài hơn, thắt nút rồi cắt phần dư như hình trên. Bạn cũng cần 4 đoạn filament 1.75mm dài 15–20mm để làm chốt (pins) khi lắp. Nên dùng PETG hoặc ABS vì bạn sẽ bẻ gập (kink) các đoạn này để giữ chúng đúng vị trí.

6. Móc một đầu sợi thun vào cái móc nhỏ ở đầu chi tiết plunger (ảnh 1), để hai cạnh dây thun nằm trong hai rãnh (notches). Bắt đầu đưa plunger vào rãnh phải hoặc trái (tuỳ bên), rồi móc đầu còn lại của dây thun vào cái stub ở phía sau nòng (ảnh 2).

7. Đẩy plunger hết cỡ về phía trước chống lại lực dây thun cho tới khi đầu tip thò ra mặt trước. Luồn một đoạn filament qua lỗ nhỏ ở tip để giữ plunger không bật ngược ra. Để cố định chốt, bẻ nhẹ đầu trên và đầu dưới hơi hướng về phía trước (ảnh 1). Cắt gọn phần chốt dư phía trên và phía dưới tip của plunger (ảnh 2).

8. Lặp lại cụm plunger cho bên còn lại. Thử quay tay quay—hai plunger sẽ thò ra rồi giật về luân phiên khi bạn quay.

9. Lắp các presser arms như trong ảnh chính ở trên cùng, cũng dùng các đoạn filament ngắn làm chốt bản lề (hinge pins). Bẻ đầu chốt và cắt gọn, giống như bạn đã làm với plunger.

10. Móc 2 sợi thun còn lại: từ cái móc bên trong mỗi nòng (ở đáy khe phía sau) rồi vòng qua rãnh (notch) phía sau của presser arm. Vậy là bạn sẵn sàng nạp và bắn!
