Ống Trụ Rỗng Vase-Mode Nâng Cao (liên quan model rocketry)

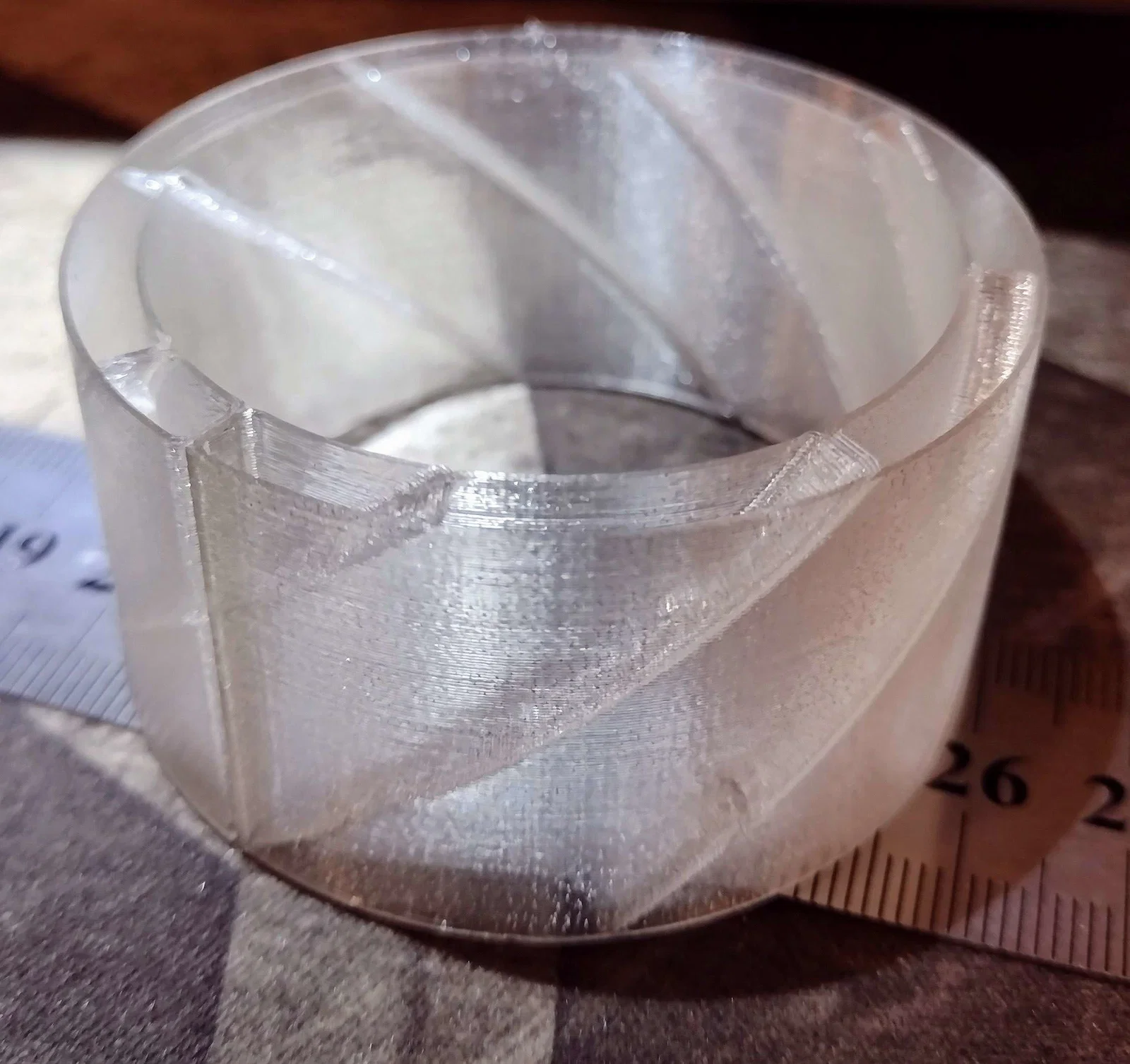

Lấy cảm hứng từ Nerys (Today's 3D Print trên YouTube), mình tạo ra vài ống trụ rỗng với gân gia cường dạng xoắn.

Trong bản phát hành ban đầu, mình có kèm 2 kích thước ống theo đường kính ngoài, tương ứng với kích thước ống rocket BT-50 và BT-55. Các file dữ liệu được cung cấp theo dạng “as is”. Không có bất kỳ cam kết/đảm bảo hay bảo hành nào liên quan đến độ an toàn hoặc mức độ đáp ứng của các mẫu này khi dùng cho model rocketry hay bất kỳ mục đích nào khác. Hãy xem các file này là thử nghiệm và sử dụng với sự cẩn trọng tối đa.

Mình có kèm các mẫu dài khoảng ~457mm, vì các mẫu này KHÔNG thể scale theo chiều cao (vertical) do cấu trúc bên trong phức tạp. Nếu muốn ống ngắn hơn, bạn chỉ cần kéo vật thể xuống “below the bed” một phần. Các mẫu này được làm riêng cho từng đường kính nozzle, nên vui lòng xem đúng thư mục tương ứng cho nozzle 0.4 và 0.6mm.

Cài đặt đúng trong PrusaSlicer là cực kỳ quan trọng để in thành công:

• Bật Spiralize Outer Contour (còn gọi là vase-mode)
• Mình dùng layer height 0.24mm cho máy in nozzle 0.6mm
• Đặt Bottom Solid Layers = 0
• Brim khoảng ~5mm
• External Perimeter Extrusion Width = 0.42 hoặc 0.62mm (tùy kích thước nozzle)
• Slice gap closing radius = 0.001mm

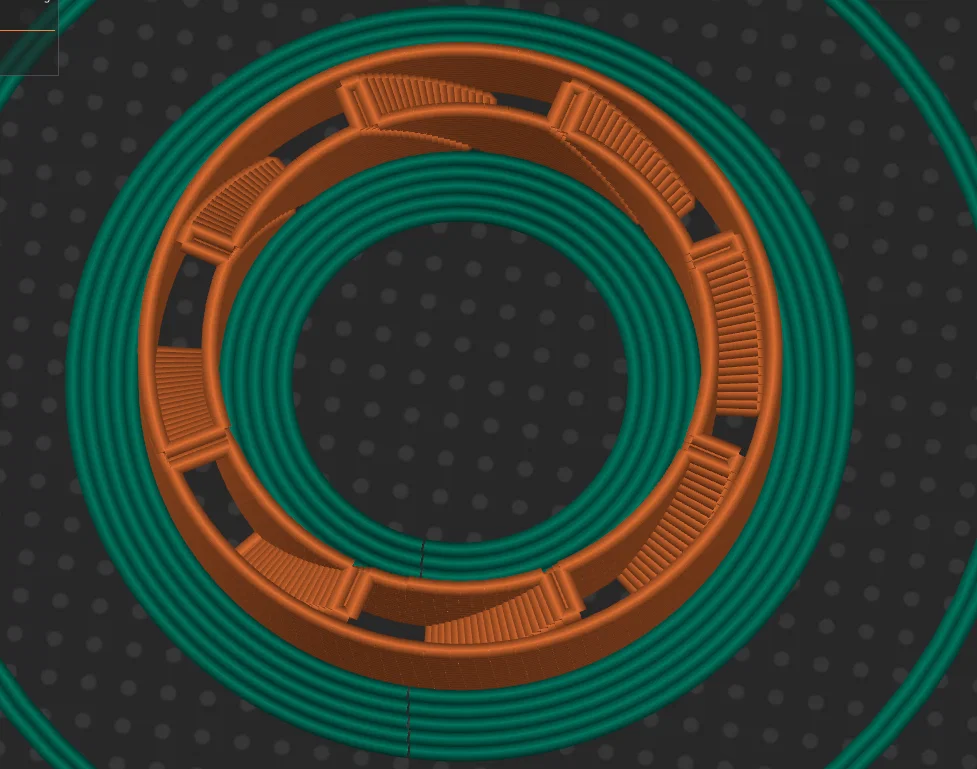

• Sau khi slice, nhớ kiểm tra preview để đảm bảo không bị thiếu “layer” nào, và đảm bảo không có travel movements trong phần thân chính của bản in

Mình cũng có kèm file STEP và STL. Mình khuyến nghị dùng file STEP trong PrusaSlicer vì “độ phân giải” cao hơn (gần như lossless). Các model này là fully parametric, nên bạn có thể chỉnh các tham số sau để tạo kích thước theo nhu cầu:

# all dimensions in mm
out_r = 1.325 * IN / 2  # BT-55 outer radius
ov_ht = IN * 18  # overall height
wall_th = 3  # main wall thickness
noz = 0.6  # nozzle diameter
cts = 8  # number of helical cuts

Mình thiết kế bằng build123d, một gói CodeCAD mới có tại đây:

https://github.com/gumyr/build123d

Mã nguồn Python cho các model này có kèm trong phần file. Cách dễ nhất để tùy biến model là dùng bản build tĩnh (static build) từ fork CQ-editor của mình, trong đó có tích hợp build123d – có tại đây:

https://github.com/jdegenstein/jmwright-CQ-Editor/releases/

Build123d đang được phát triển tích cực, nên để tiện lưu trữ/bảo tồn, model này được dựng bằng build123d release 0.5 (tháng 3/2024).

REVISION HISTORY:

240404: Cập nhật để chạy với phiên bản build123d mới nhất và các bản static CQ-editor 230225: Phát hành lần đầu
